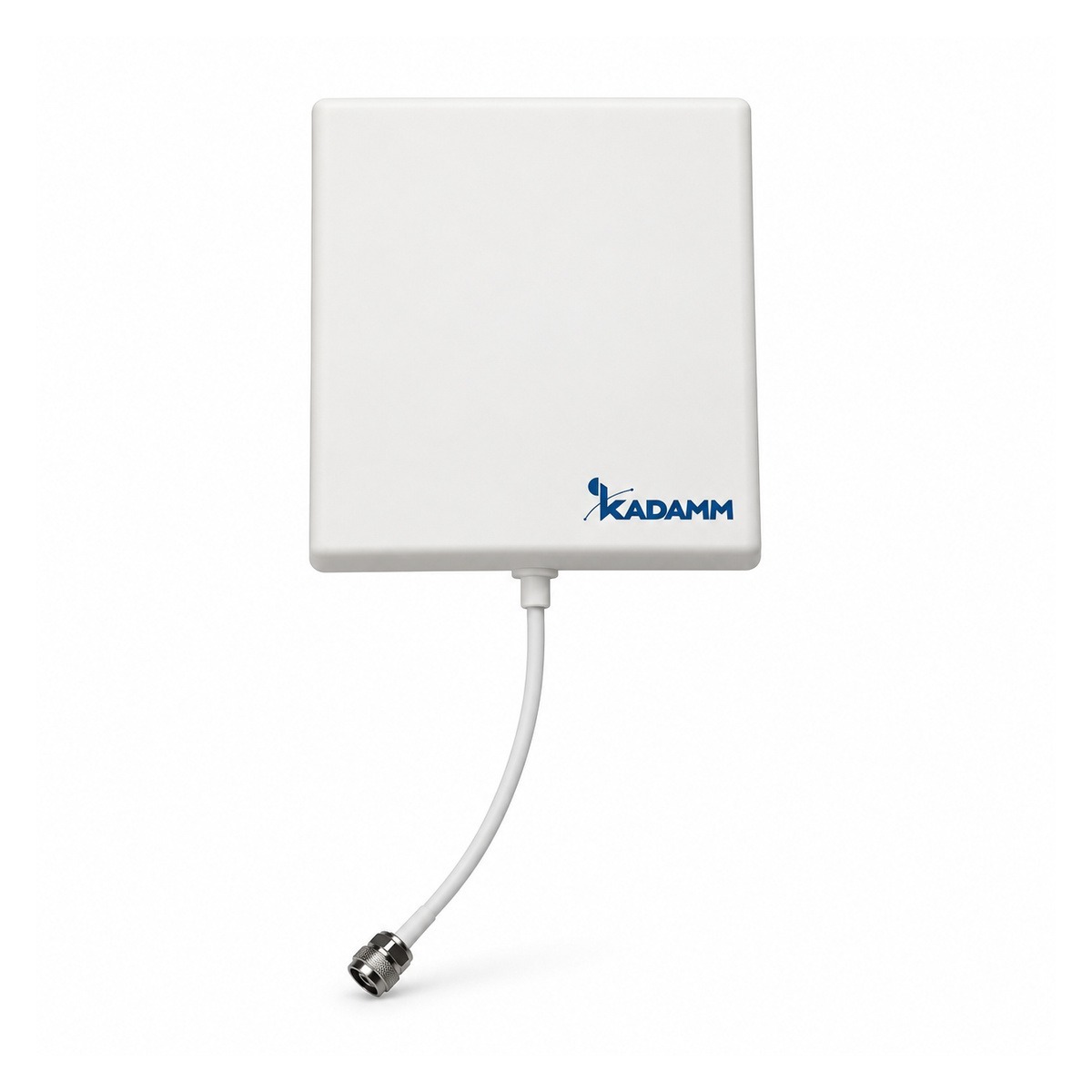

KADAMM I-ATP9-698/2700S — направленная внутренняя антенна 698–960 / 1710–2700 МГц, 9 дБи, 90°/75°, 1 порт

KADAMM I-ATP9-698/2700S — направленная антенна для помещений диапазона 698–960 / 1710–2700 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 90° / 75°.

Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.

Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 165 × 155 × 50 мм; масса 0,35 кг; радом — abs-пластик; рабочая температура −40…+60 °C.

Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

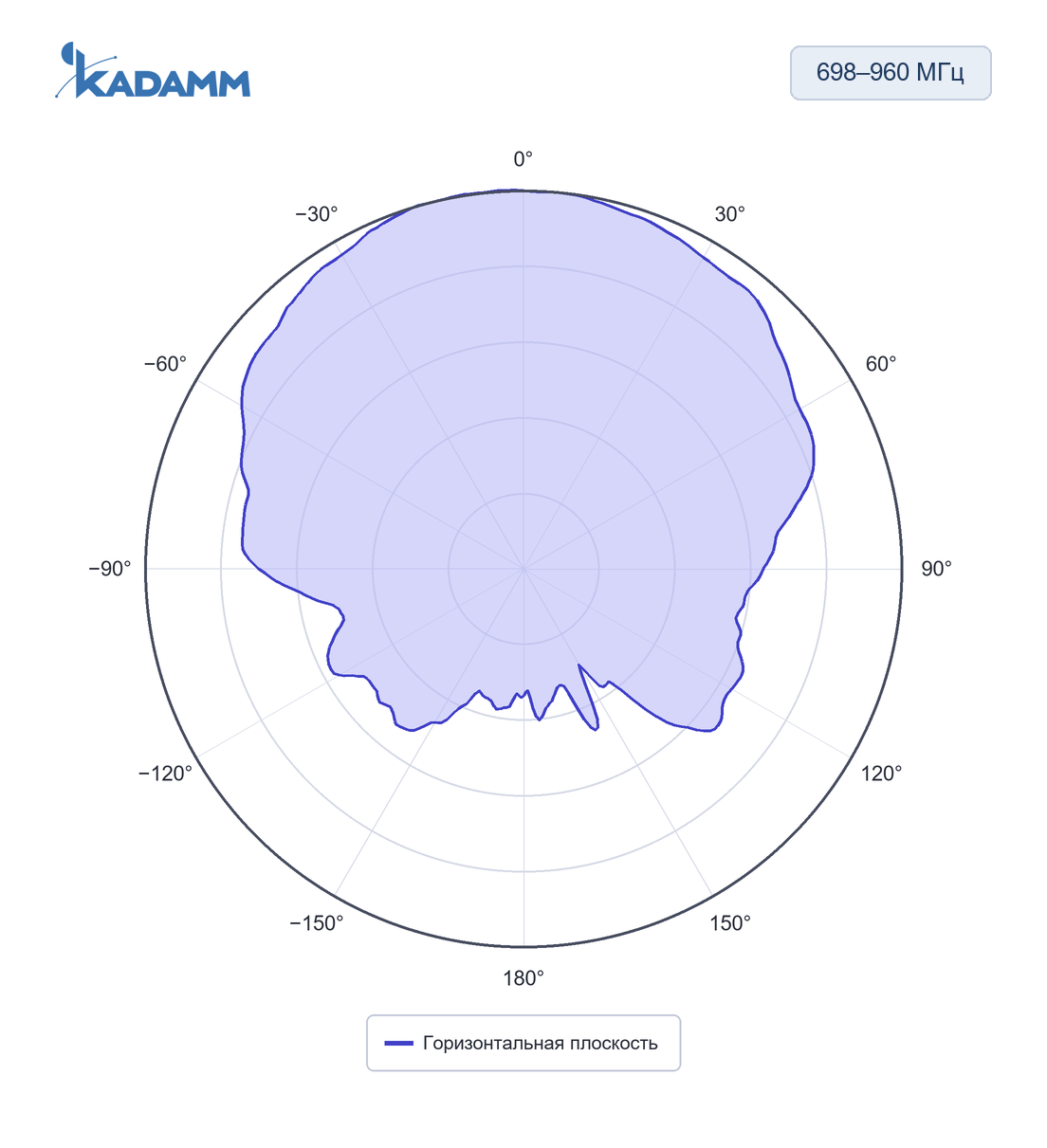

698–960 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 90°, усиление в максимуме 6 дБи, задний лепесток ниже главного не менее чем на 15 дБ.

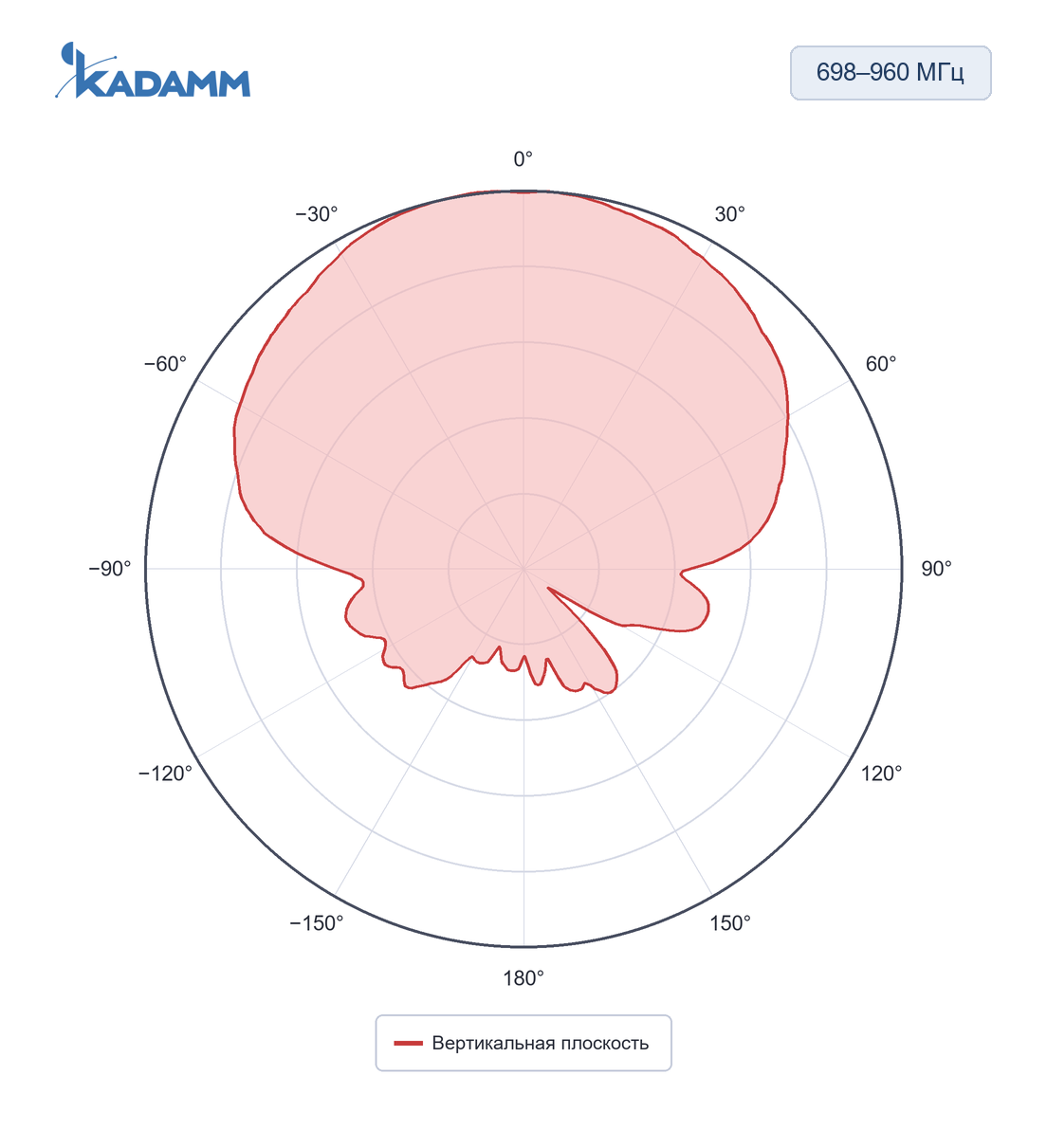

698–960 МГц, вертикальная плоскостьПо вертикали 75°, усиление в максимуме 6 дБи, задний лепесток ниже главного не менее чем на 15 дБ.

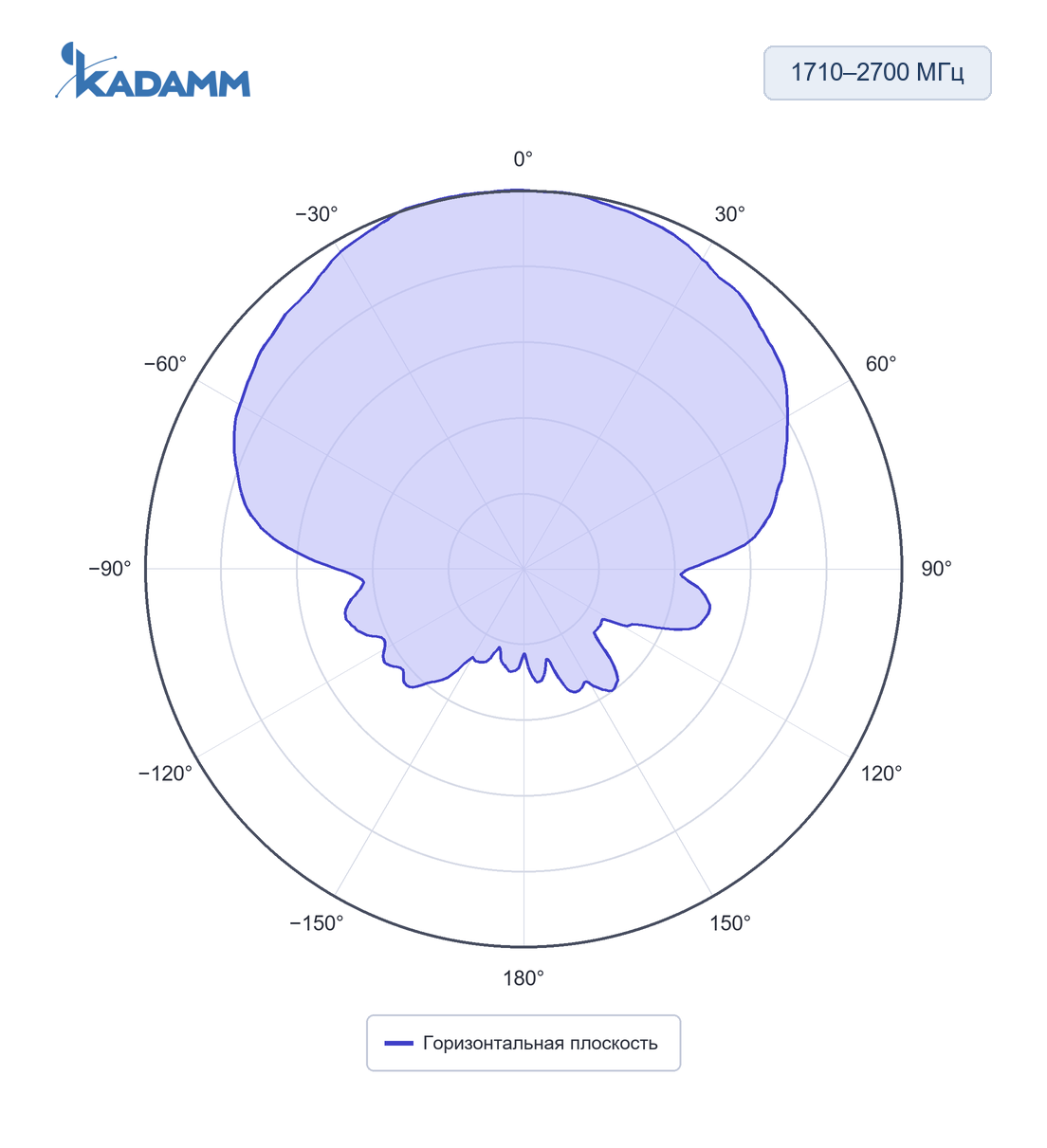

1710–2700 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 75°, усиление в максимуме 9 дБи, задний лепесток ниже главного не менее чем на 15 дБ.

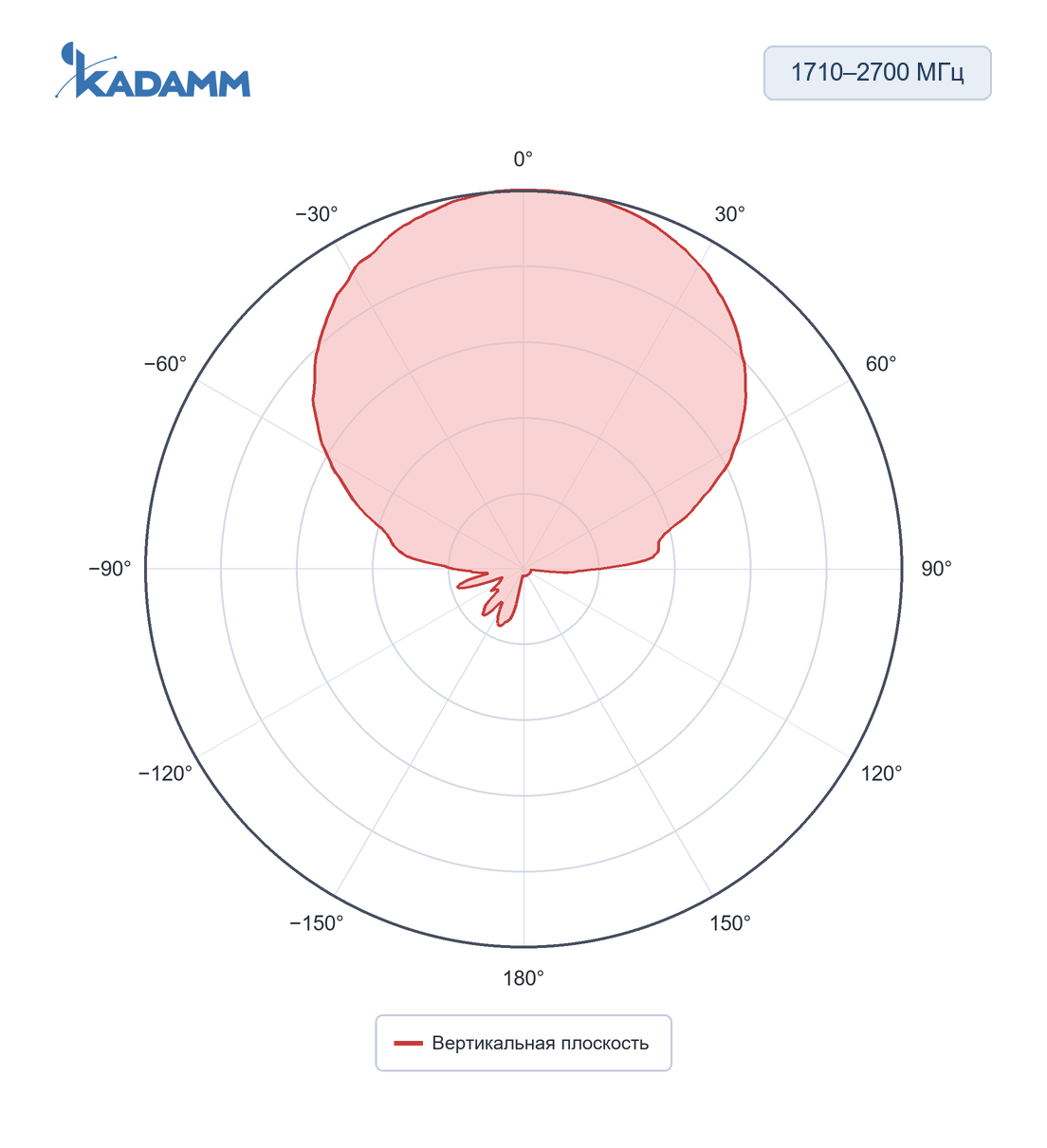

1710–2700 МГц, вертикальная плоскостьПо вертикали 55°, усиление в максимуме 9 дБи, задний лепесток ниже главного не менее чем на 15 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 75–90°; по вертикали — 55–75°. Задний лепесток ослаблен не менее чем на 15 дБ относительно главного.

• IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATP9-698/2700S — розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы I-ATP9-698/2700S покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP9-698/2700S в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP9-698/2700S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 9 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 9 = 22 дБм, то есть около 158 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 1699 МГц (середина полосы 698–2700 МГц): L = 32,45 + 20·lg 1699 + 20·lg 0,02 = 63,1 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 22 − 63,1 = −41,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.

Сети и службы в полосах I-ATP9-698/2700S:

Перед заказом KADAMM I-ATP9-698/2700S сверьте с проектом:

• Частоты оборудования — внутри 698–2700 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 1×N
• Климат площадки — в пределах −40…+60 °C

• I-ATP9-698/2700S ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 75–90° задаёт ширину полосы покрытия.
• Разъёмы — розетка N (IEC 61169-16).
• Внутри здания герметизация разъёмов I-ATP9-698/2700S не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
