KADAMM · Всенаправленная антенна Wi-Fi

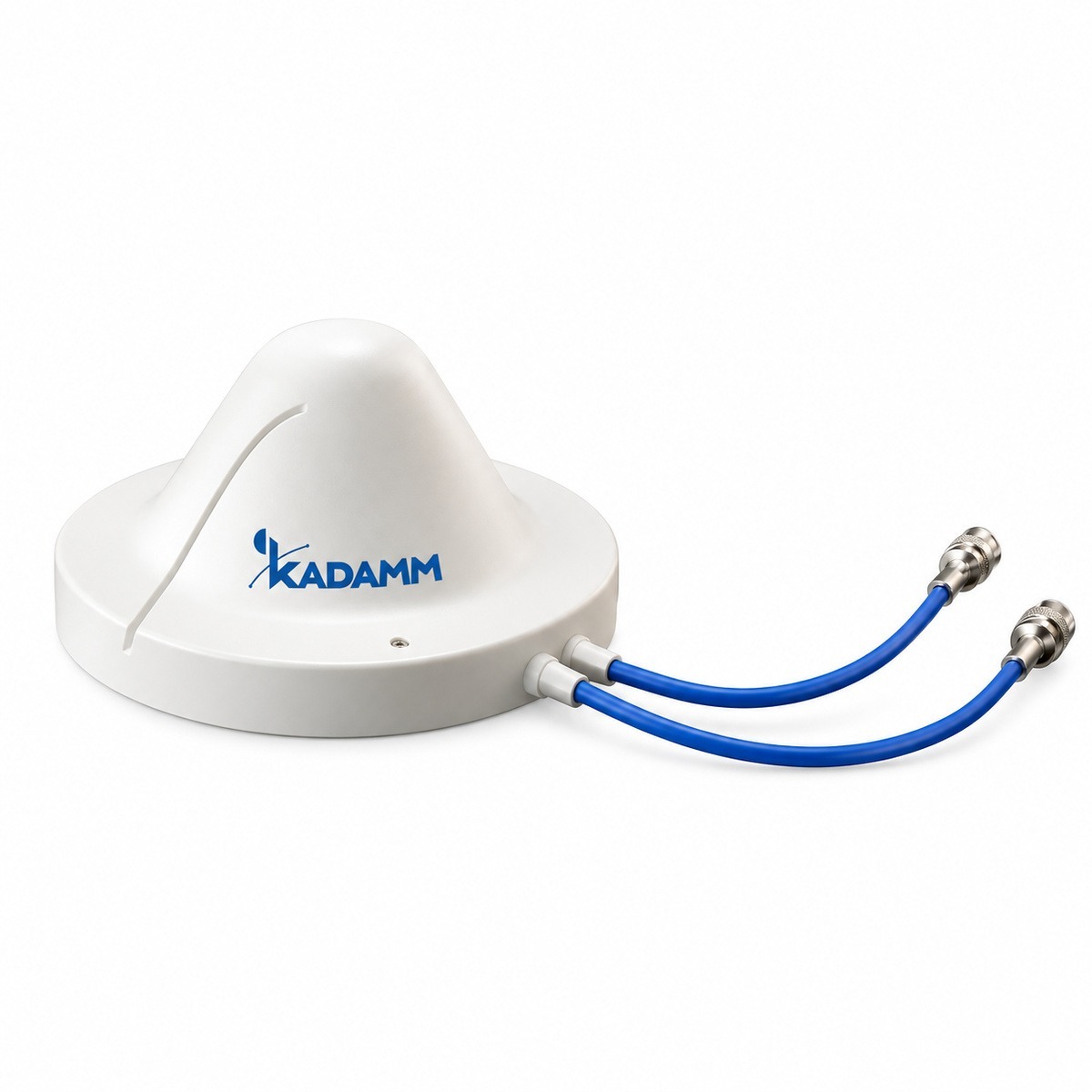

KADAMM AOW5158-8M — всенаправленная антенна Wi-Fi: 5150–5850 МГц, усиление 8 дБи, луч 50°.
5150–5850 МГц
Диапазон
8 дБи
Усиление
50°
Ширина луча (Г)
Две линейные (V+H)
Поляризация
1×N
Разъёмы
О модели
По частотам (5150–5850 МГц) KADAMM AOW5158-8M подходит для систем: Wi-Fi 5 ГГц. При усилении 8 дБи модель AOW5158-8M подходит для зоны средней протяжённости. Ширина луча в горизонтальной плоскости — 50°, в вертикальной — 30°.
Поляризация — две линейные (V+H). Разъёмы: 1×N.
Масса — 0,4 кг.
На что смотреть при подборе
Полоса 5150–5850 МГцПроверьте, что частоты вашей системы лежат внутри полосы AOW5158-8M с запасом по краям.
Усиление 8 дБиДля KADAMM AOW5158-8M это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
Луч 50°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM AOW5158-8M.
КСВН ≦2Согласование KADAMM AOW5158-8M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 50 ВтПредел для KADAMM AOW5158-8M на один порт; суммарную мощность передатчиков сверяйте с ним.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 50° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Поляризация | Две линейные (V+H) |
| КСВН | ≦2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Масса антенны | 0,4 кг |
Вопросы по модели
На каких частотах работает KADAMM AOW5158-8M?
Рабочий диапазон AOW5158-8M — 5150–5850 МГц.
Какое усиление у KADAMM AOW5158-8M?
Коэффициент усиления AOW5158-8M — 8 дБи. Ширина луча по горизонтали — 50°.
Какой разъём у KADAMM AOW5158-8M?
1×N. Исполнение AOW5158-8M с другим разъёмом — уточняйте у менеджера.
Есть ли документы на KADAMM AOW5158-8M?
Техническое описание AOW5158-8M и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
Другие модели раздела — каталог KADAMM.
