KADAMM · Всенаправленная антенна Wi-Fi

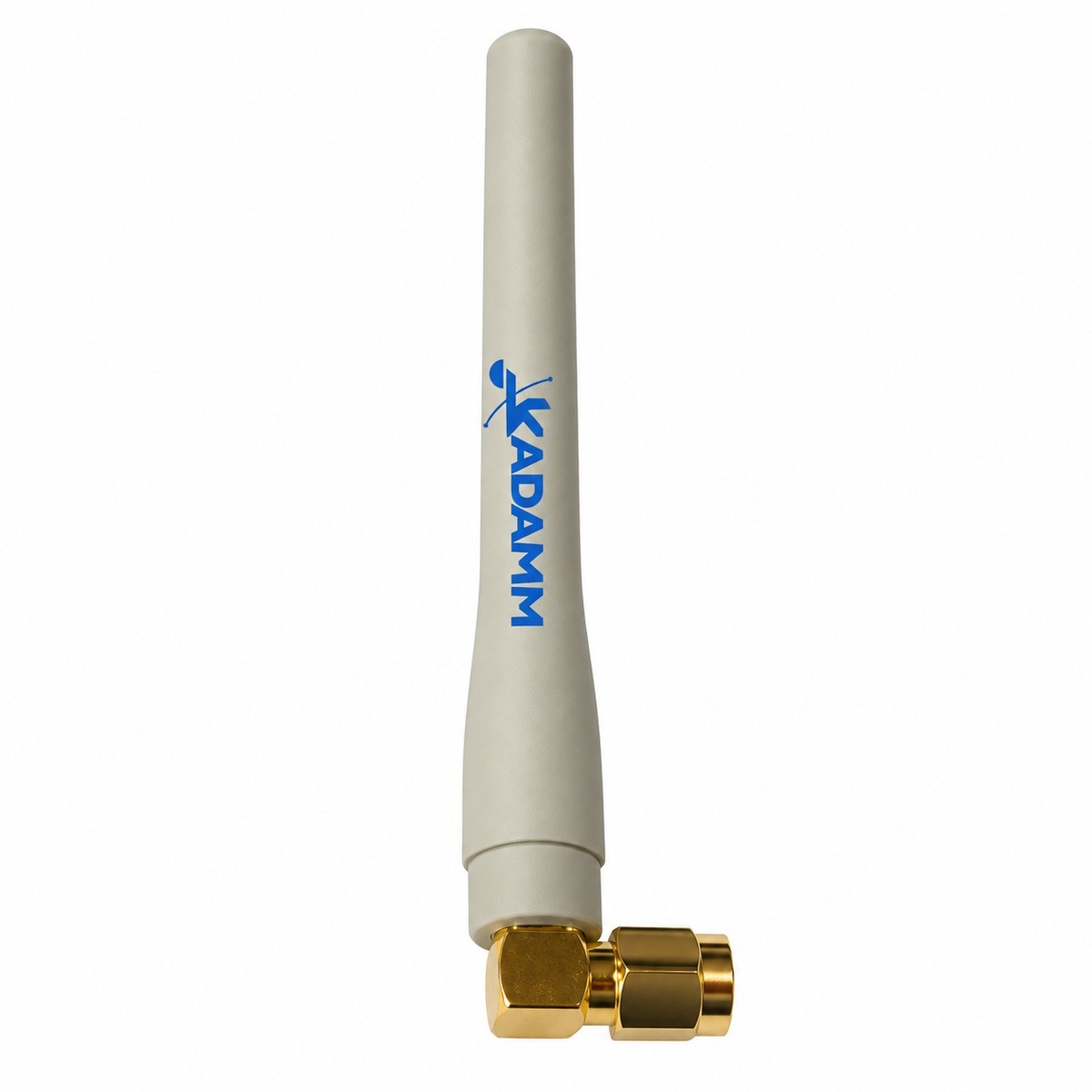

Модель KADAMM AOW24-5-3: всенаправленная антенна Wi-Fi, 2400–2483 МГц, усиление 5 дБи.
2400–2483 МГц
Диапазон
5 дБи
Усиление
Вертикальная
Поляризация
RP-TNC / SMA
Разъёмы
280 мм
Высота
О модели
В рабочую полосу KADAMM AOW24-5-3 (2400–2483 МГц) попадают Wi-Fi 2,4 ГГц. Невысокое усиление (5 дБи) даёт AOW24-5-3 широкую диаграмму: зона ровная, без провалов рядом с антенной.
Поляризация — вертикальная. Разъёмы: RP-TNC / SMA.
Масса — 0,04–0,068 кг, размеры 205–280 мм.
На что смотреть при подборе
Полоса 2400–2483 МГцВсе рабочие частоты объекта должны укладываться в полосу, заявленную для AOW24-5-3.
Усиление 5 дБиДля KADAMM AOW24-5-3 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН ≤1,8Согласование KADAMM AOW24-5-3 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 50 ВтПредел для KADAMM AOW24-5-3 на один порт; суммарную мощность передатчиков сверяйте с ним.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2483 МГц |
| Коэффициент усиления, дБи | 5 |
| Поляризация | Вертикальная |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Исполнения
| Артикул | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|
| KADAMM AOW24-5-3 | угловая вилка RP-TNC | 280 | 0,068 |
| KADAMM AOW24-5-4 | вилка SMA или по заказу | 205 | 0,04 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | 205–280 мм |
| Масса антенны | 0,04–0,068 кг |
Вопросы по модели
На каких частотах работает KADAMM AOW24-5-3?
Рабочий диапазон AOW24-5-3 — 2400–2483 МГц.
Какое усиление у KADAMM AOW24-5-3?
Коэффициент усиления AOW24-5-3 — 5 дБи.
Какой разъём у KADAMM AOW24-5-3?
RP-TNC / SMA. Исполнение AOW24-5-3 с другим разъёмом — уточняйте у менеджера.
Как крепится KADAMM AOW24-5-3?
Габариты 205–280 мм, масса 0,04–0,068 кг.
Есть ли документы на KADAMM AOW24-5-3?
Техническое описание AOW24-5-3 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
Другие модели раздела — каталог KADAMM.
Подбор KADAMM AOW24-5-3 под ваш объект
