Всенаправленная антенна Wi-Fi: 2400–2500 МГц, усиление 5 дБи.
Что представляет собой антенна

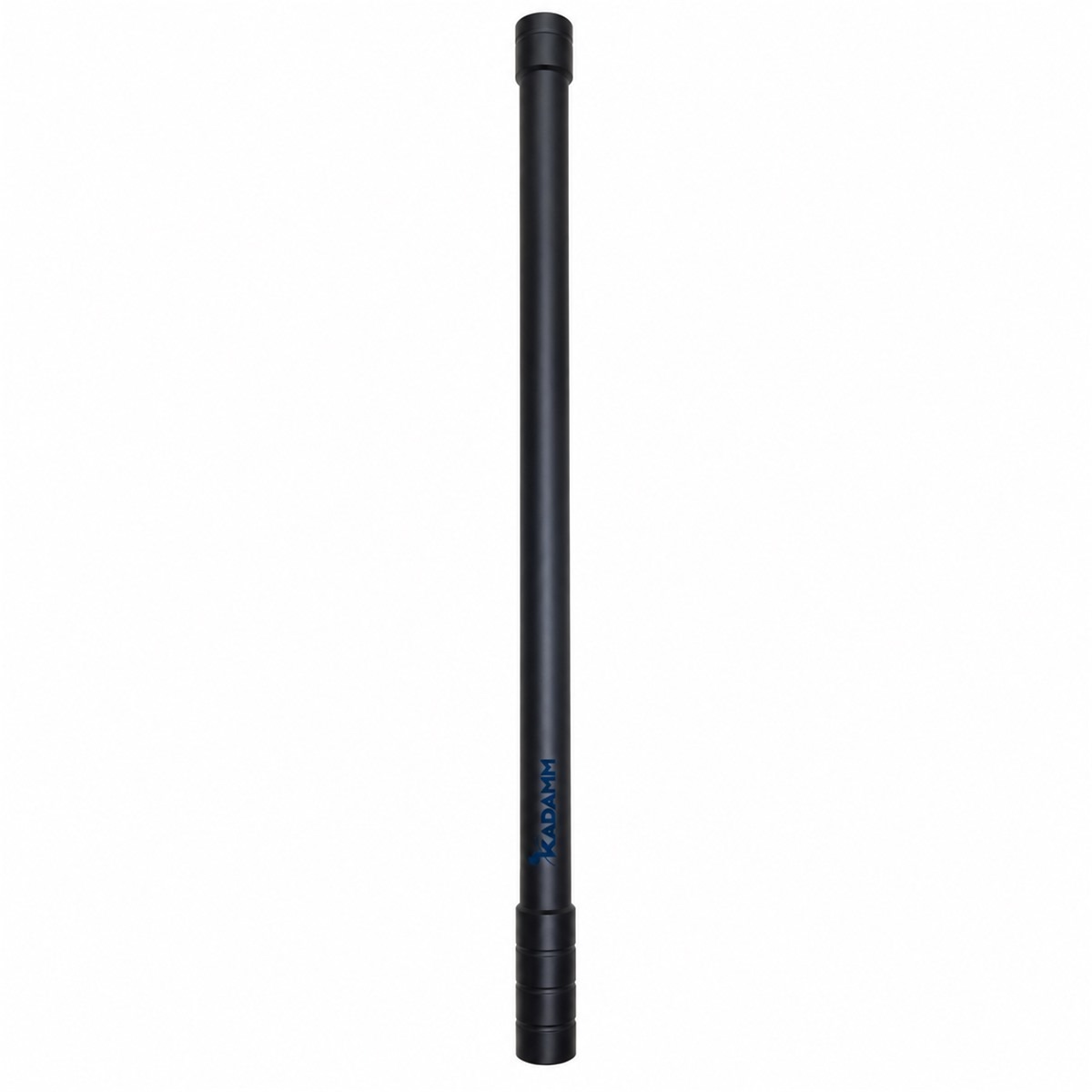

KADAMM AOW24-5-5 — всенаправленная антенна Wi-Fi: она излучает равномерно во все стороны по горизонтали и закрывает зону вокруг точки доступа. Диапазоны Wi-Fi — 2,4 ГГц; полосы антенны — 2400–2500 МГц.
Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому диапазон антенны выбирают под задачу и под точку доступа.
Усиление всенаправленной антенны (5 дБи) набирается не поворотом луча, а его сжатием по вертикали: чем выше усиление, тем дальше уходит сигнал по горизонтали и тем уже вертикальный луч. Под самой антенной остаётся зона слабого сигнала, поэтому высоконаправленную по вертикали антенну не ставят над абонентами, которые находятся рядом с мачтой.
Электрические параметры тракта: КСВН не более 1,4; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø32 × 600 мм; масса 0,34 кг; крепление: хомут-защёлка; рабочая температура −45…+85 °C.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Тяжелее на 0,26 кг (0,34 кг и 0,08 кг)
Между AOW24-5-5 и AOW24-5 решают габариты, масса и способ крепления на конкретной опоре.
- Полосы 2400–2500 МГц, у AOW24-5-2 — 2400–2483 МГц
- Легче на 0,16 кг (0,34 кг и 0,5 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 2400–2500 МГц, у AOW24-5-3 — 2400–2483 МГц
- Разъём N, у AOW24-5-3 — RP-TNC или SMA
- Тяжелее на 0,3 кг (0,34 кг и 0,04–0,068 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы

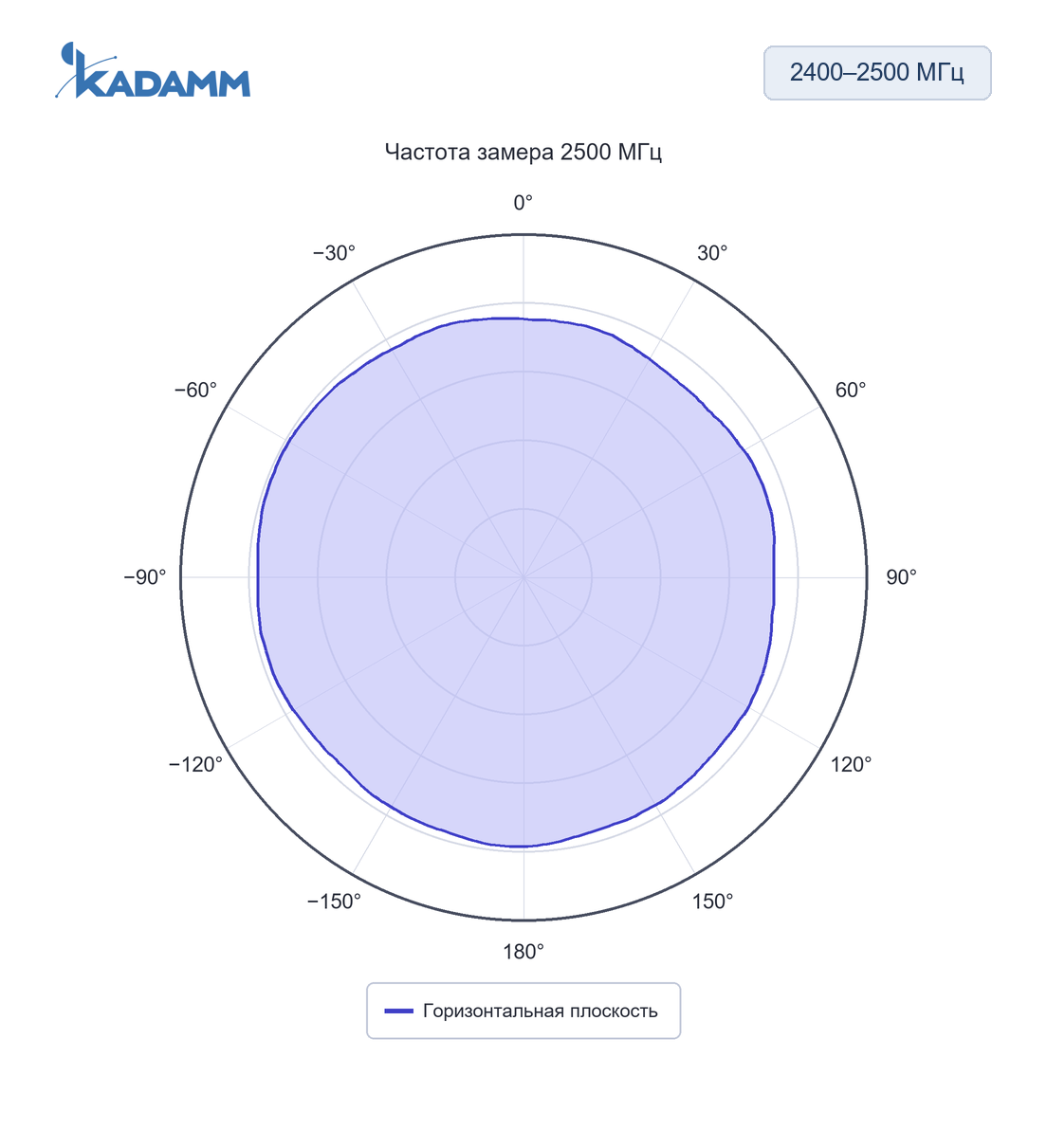

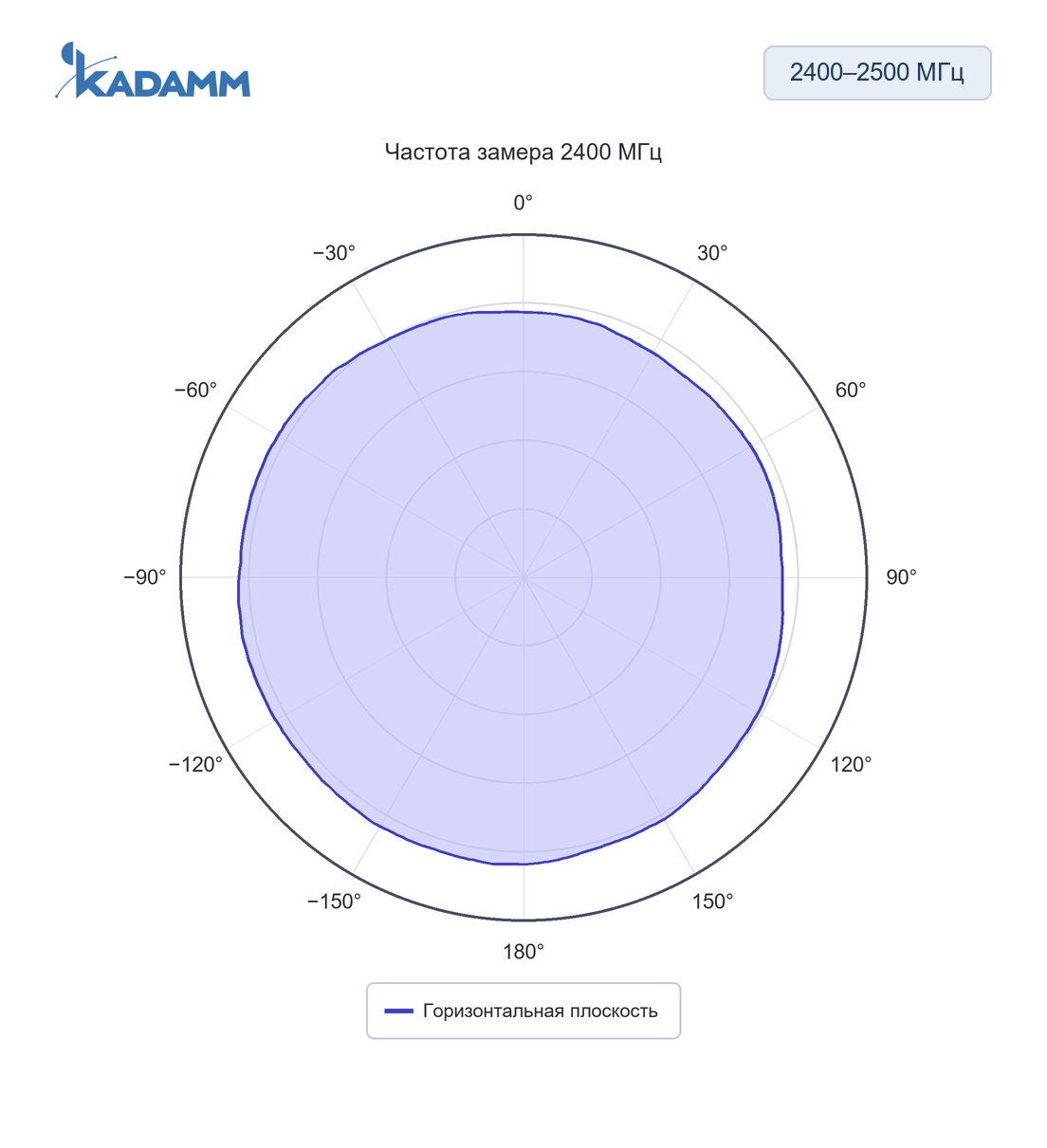

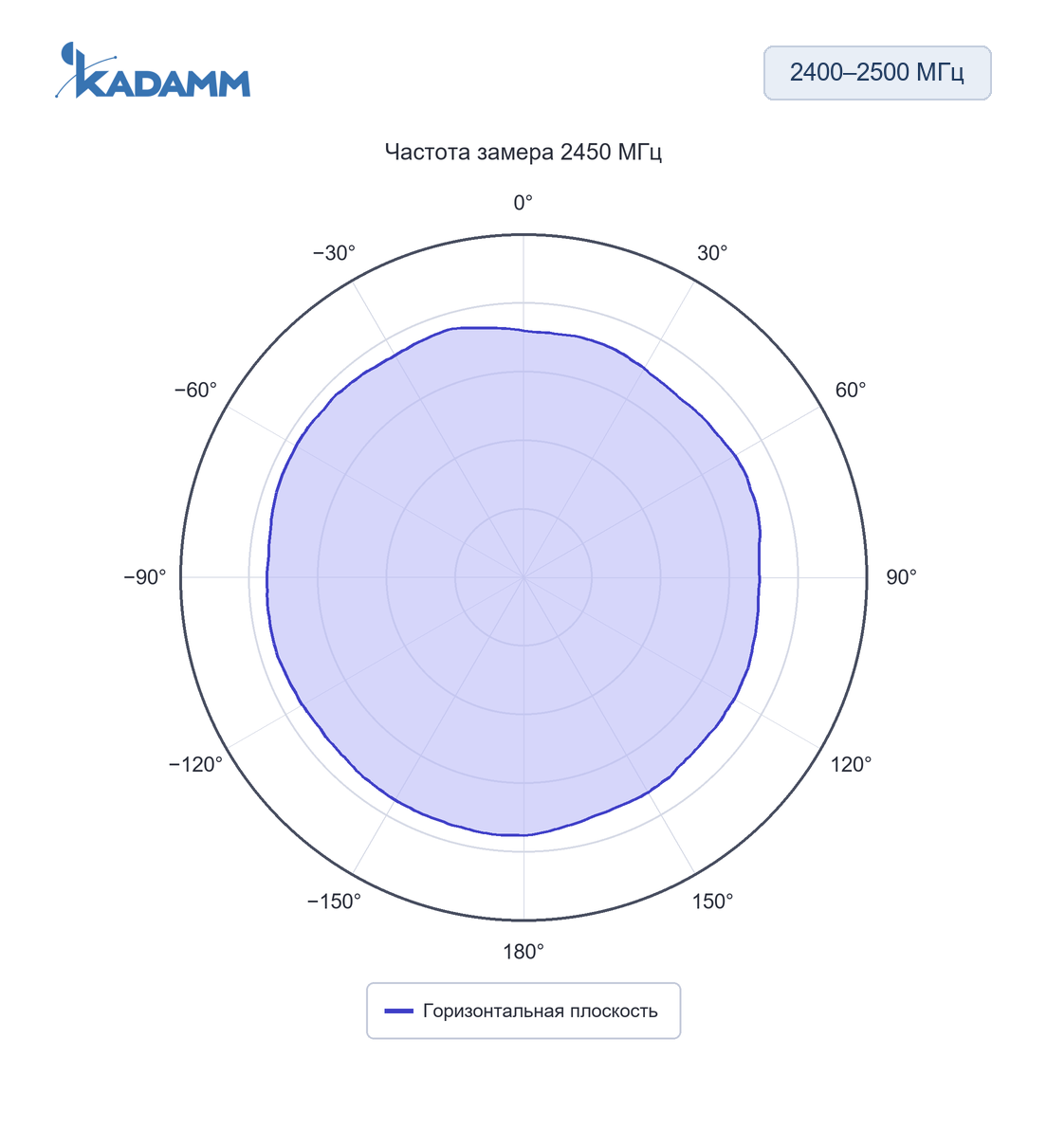

Диаграммы направленности
По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AOW24-5-5 с запасом по краям.
Значение AOW24-5-5 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает AOW24-5-5.
Согласование AOW24-5-5 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AOW24-5-5.
Крепление: хомут-защёлка.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Поляризация | Вертикальная |
| КСВН | ≤1,4 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Габариты (диаметр × длина) | Ø32 × 600 мм |
| Масса антенны | 0,34 кг |
| Материал радома | Стеклопластик |
| Рабочая температура | −45…+85 °C |
| Крепление | хомут-защёлка |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у AOW24-5-5 — вилка N (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AOW24-5-5 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AOW24-5-5 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 5 = 45 дБм, то есть около 32 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2450 МГц (середина полосы 2400–2500 МГц): L = 32,45 + 20·lg 2450 + 20·lg 1 = 100,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 45 − 100,2 = −55,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.
Сети и службы в полосах AOW24-5-5:
Перед заказом KADAMM AOW24-5-5 сверьте с проектом:
- Частоты оборудования — внутри 2400–2500 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×N
- Опора и крепление — хомут-защёлка
- Климат площадки — в пределах −45…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление AOW24-5-5 — хомут-защёлка.
- AOW24-5-5 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — вилка N (IEC 61169-16).
- Уличные соединения AOW24-5-5 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление AOW24-5-5 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AOW24-5-5
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание AOW24-5-5 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AOW24-5-5 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AOW24-5-5 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AOW24-5-5 | KADAMM AOW24-5 | KADAMM AOW24-5-2 | KADAMM AOW24-5-3 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2400–2500 МГц | 2400–2500 МГц | 2400–2483 МГц | 2400–2483 МГц |
| Усиление | 5 дБи | 5 дБи | 5 дБи | 5 дБи |
| Луч по горизонтали | 360° | — | — | — |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | — | — | 300 мм | 205–280 мм |
| Масса | 0,34 кг | 0,08 кг | 0,5 кг | 0,04–0,068 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
