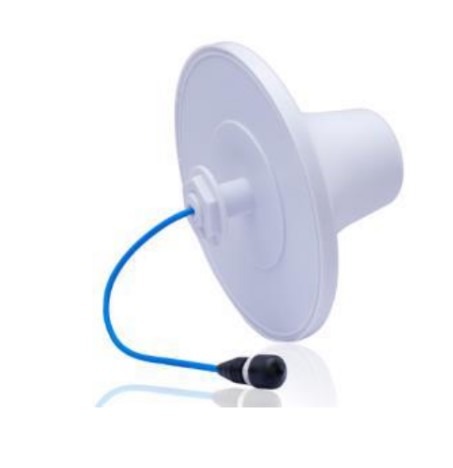

KADAMM АО-7938В24С01 — многодиапазонная потолочная антенна 790–960 / 1710–2700 / 3300–3800 МГц, 4 дБи, 1 порт

KADAMM АО-7938В24С01 — потолочная всенаправленная антенна для помещений диапазона 790–960 / 1710–2700 / 3300–3800 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.

Рядом с KADAMM АО-7938В24С01 в каталоге стоит KADAMM I-ATO4-698/3800SH. У АО-7938В24С01 полосы 790–3800 МГц, у I-ATO4-698/3800SH — 698–3800 МГц; у АО-7938В24С01 габариты Ø204 × 125 мм, у I-ATO4-698/3800SH — Ø186 × 15 мм. С моделью KADAMM I-ATO5-698/3800A различие в другом: у АО-7938В24С01 масса 0,38 кг, у I-ATO5-698/3800A — 0,5 кг.

В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.

Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.

Интермодуляция — ≤−153. Когда через одну DAS идут несущие нескольких операторов, низкая пассивная интермодуляция антенн, разъёмов и делителей защищает полосы приёма базовых станций от помех.

Усиление антенны — 1,5 / 2,0 / 3,0 / 4,0 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.

Тракт: волновое сопротивление 50 Ом; КСВН 2,0 / 2,0 / 1,5 / 1,5; допустимая мощность 50 Вт.

Конструкция и условия работы: размеры Ø204 × 125 мм; масса 0,38 кг; радом — уф-стабилизированный abs-пластик; рабочая температура −40…+65 °C. Корпус без логотипа на лицевой стороне, маркировка — на тыльной стороне.

Разъём — 1×4.3-10; уличное соединение после монтажа герметизируют.

700–960 МГц, горизонтальная и вертикальная плоскостиПо горизонтали — круговая, по вертикали 80–95°, усиление в максимуме 1,5–2 дБи.

1710–2690 МГц, горизонтальная и вертикальная плоскостиПо горизонтали — круговая, по вертикали 38°, усиление в максимуме 3,0 дБи.

3300–3950 МГц, горизонтальная и вертикальная плоскостиПо горизонтали — круговая, по вертикали 32°, усиление в максимуме 4,0 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для АО-7938В24С01.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у АО-7938В24С01 — розетка 4.3-10 или N (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы АО-7938В24С01 покрывают 12 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры АО-7938В24С01 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход АО-7938В24С01 подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 4 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 4 = 17 дБм, то есть около 50 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 2295 МГц (середина полосы 790–3800 МГц): L = 32,45 + 20·lg 2295 + 20·lg 0,02 = 65,7 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 17 − 65,7 = −48,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Сети и службы в полосах АО-7938В24С01:

Перед заказом KADAMM АО-7938В24С01 сверьте с проектом:

• Частоты оборудования — внутри 790–3800 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 1×4.3-10
• Климат площадки — в пределах −40…+65 °C

• АО-7938В24С01 крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
• Разъёмы — розетка 4.3-10 или N (IEC 61169-54).
• Внутри здания герметизация разъёмов АО-7938В24С01 не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
