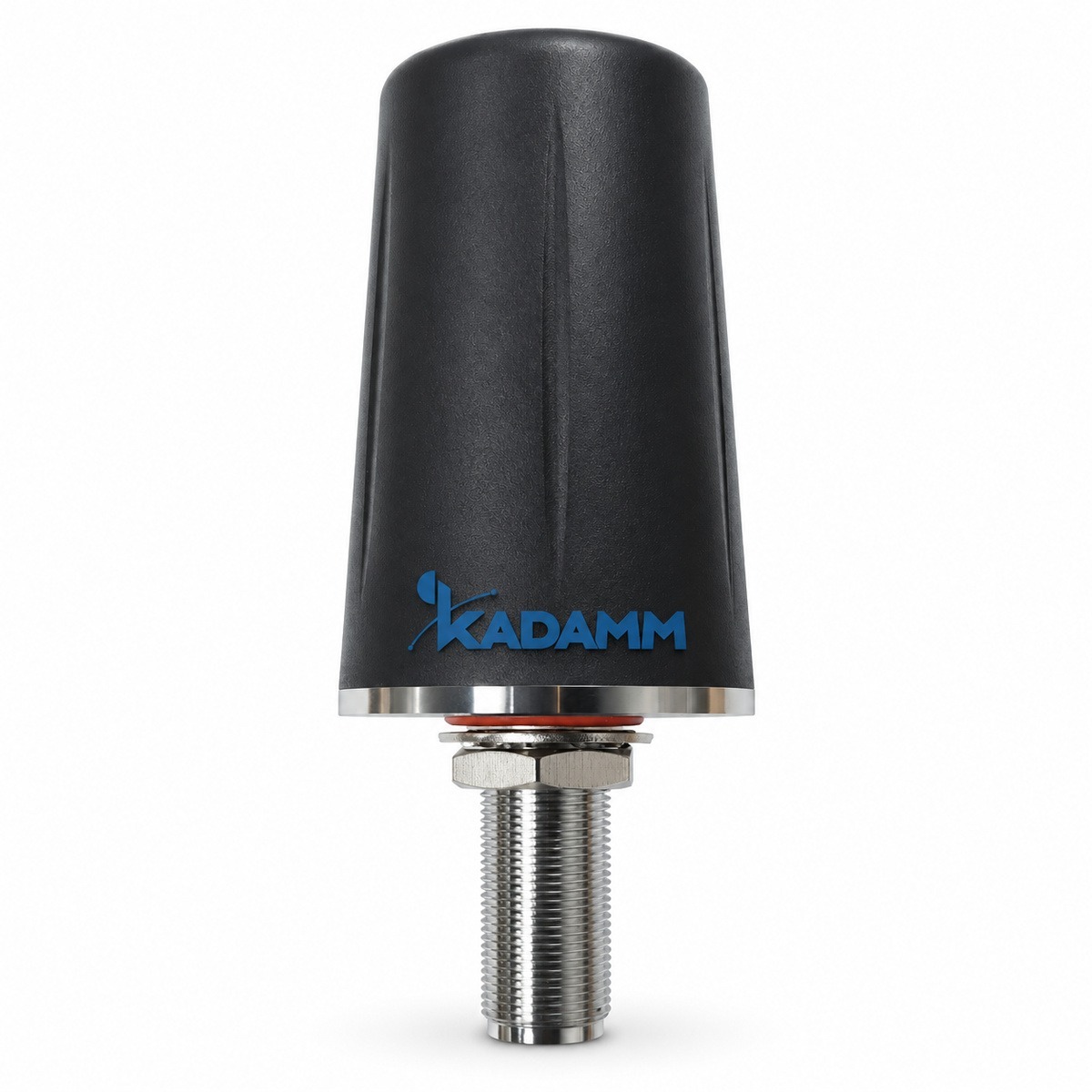

KADAMM AM-61003 — автомобильная антенна сотовой связи: 617–960 МГц и 1695–2700 МГц и 3300–7200 МГц, усиление 3–7 дБи, 3 порта.
О модели
По частотам (617–960 МГц и 1695–2700 МГц и 3300–7200 МГц) KADAMM AM-61003 подходит для систем: LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и GSM и LTE 1800. Усиление 3–7 дБи у KADAMM AM-61003 — широкая диаграмма и ровное покрытие вблизи точки установки. Диаграмма круговая: KADAMM AM-61003 одинаково работает во все стороны по горизонтали.
Поляризация — вертикальная. У KADAMM AM-61003 3 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Разъёмы: 3×N.
Масса — 0,25 кг, размеры Ø48,5 × 85 мм. Работает при температуре −40…+60 °C.
На что смотреть при подборе
Технические характеристики
Система 617–960 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° |
Система 1695–2700 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° |
Система 3300–7200 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤3,0 (617–960 МГц), ≤2,5 (1695–2700 и 3300–7200 МГц) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø48,5 × 85 мм |
| Масса антенны | 0,25 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
Вопросы по модели
Рабочий диапазон AM-61003 — 617–960 / 1695–2700 / 3300–7200 МГц.
Коэффициент усиления AM-61003 — 3–7 дБи. Ширина луча по горизонтали — 360°.
3×N. Исполнение AM-61003 с другим разъёмом — уточняйте у менеджера.
Габариты Ø48,5 × 85 мм, масса 0,25 кг.
Для AM-61003 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
