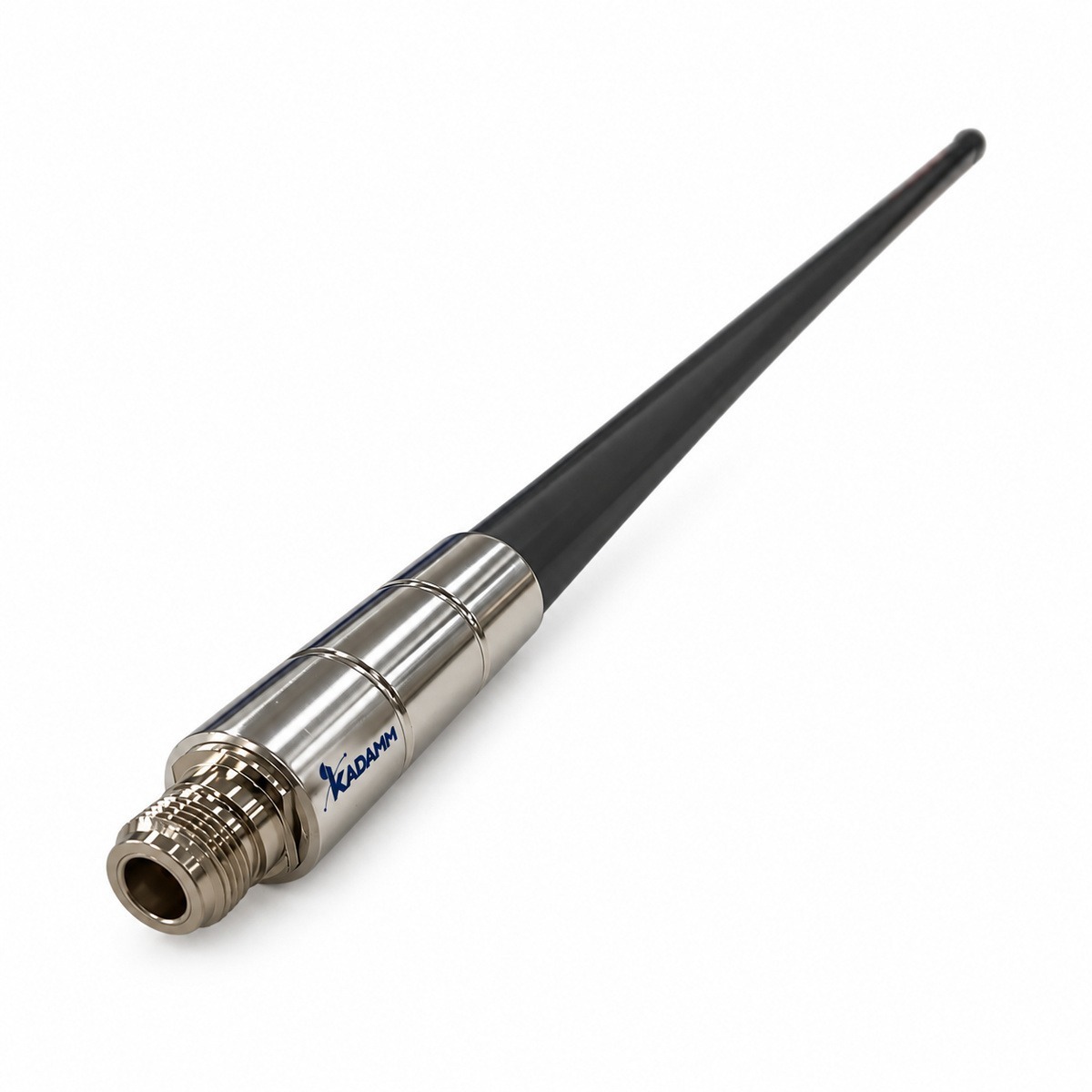

KADAMM AM-600/3800 — автомобильные и мобильные антенны диапазона 600–3800 МГц (по модели — см. таблицу). Антенну ставят на кузов транспортного средства: крышу автомобиля, кабину спецтехники, локомотив.
Штыревой автомобильной антенне нужна «земля» — металлическая поверхность под основанием: крыша достраивает излучатель до полного, и от её размера зависят согласование и диаграмма. Лучшее место — центр металлической крыши. На пластиковых и стеклянных поверхностях применяют антенны с собственным противовесом.
Поляризация вертикальная — как у базовых станций и носимых радиостанций, поэтому потерь на рассогласование поляризаций нет.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН по модели — см. таблицу; допустимая мощность до 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу; рабочая температура по модели — см. таблицу.
Разъём — по модели — см. таблицу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 600–3800 МГц, у AR-LTE-3F — 698–960 и 1710–2700 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 600–3800 МГц, у AR-LTE-3 — 600–2700 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 600–3800 МГц, у AR-4G — 617–5900 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AM-600/3800 с запасом по краям.
Значение AM-600/3800 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AM-600/3800 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AM-600/3800.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–3800 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 2–10 дБи (по модели) |
| Поляризация | вертикальная |
| Число портов | 1/6 портов |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | до 100 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM AM-600/3800-6 | 600–960 / 1710–3800 | 2,5/5/6 дБи | 6 | вертикальная | уточняйте у менеджера | уточняйте у менеджера | 6 × SMA (вилка) (возможен другой по заказу) | 6 × 3M | 1,4 кгS | −40…+85 °C | ≤2,0 |
| KADAMM AM-698/3800-4 | 698–3800 | 2/4 | 1 | вертикальная | уточняйте у менеджера | 50 | SMA (вилка) | 168 | уточняйте у менеджера | — | ≤2,0 |
| KADAMM AM-700/3600-5M | 700–3600 | 3/5 | 1 | вертикальная | уточняйте у менеджера | 50 | SMA (вилка) | 45 | 0,08 | — | ≤2,0 |
| KADAMM AM-2400/2500-10 | 2400–2500 | 10 | 1 | вертикальная | ±1 / — | 100 Вт | N (розетка) | Ø28,8* (960±10) | уточняйте у менеджера | −40…+65 °C | ≤1,5 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание AM-600/3800.
- IEC 60529 — документ, на который ссылается техническое описание AM-600/3800.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AM-600/3800 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2 = 42 дБм, то есть около 16 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 600–3800 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42 − 99,3 = −57,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Автомобильные антенны применяют для радиостанций, модемов и маршрутизаторов на транспорте, приёмников DAB, FM и ТВ, систем V2X — в зависимости от диапазона.
Сети и службы в полосах AM-600/3800:
Перед заказом KADAMM AM-600/3800 сверьте с проектом:
- Частоты оборудования — внутри 600–3800 МГц
- Мощность на порт — не выше до 100 Вт
- Климат площадки — в пределах по модели — см. таблицу
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — по модели — см. таблицу.
- Уличные соединения AM-600/3800 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление AM-600/3800 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AM-600/3800 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание AM-600/3800 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AM-600/3800 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AM-600/3800 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
