KADAMM · Автомобильная антенна

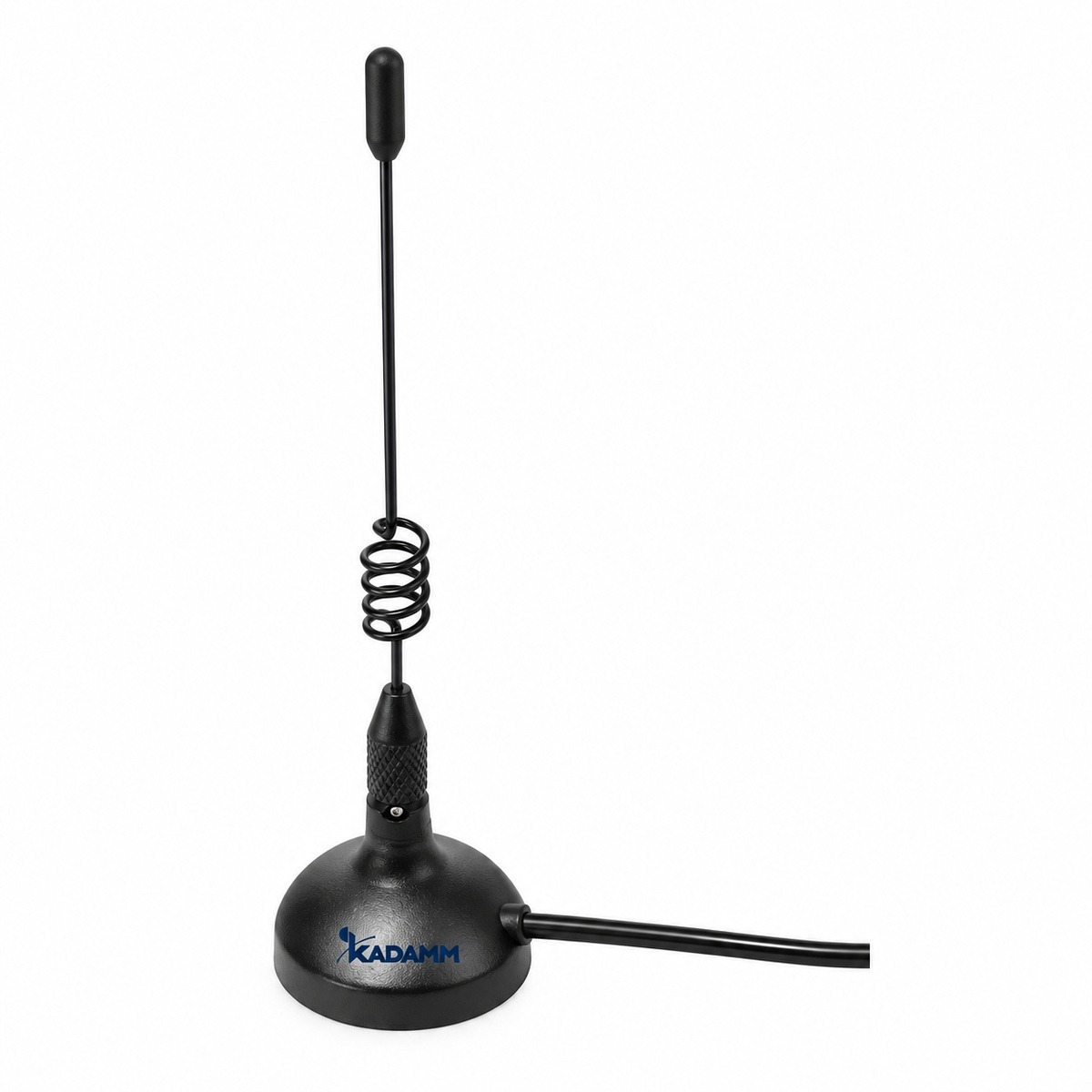

Модель KADAMM AM-4003-2: автомобильная антенна, 450–550 МГц, усиление 3 дБи.
450–550 МГц
Диапазон
3 дБи
Усиление
360°
Ширина луча (Г)
Вертикальная
Поляризация
1×SMA
Разъёмы
О модели
В рабочую полосу KADAMM AM-4003-2 (450–550 МГц) попадают LTE-450 и радиосвязь 450–470 МГц. Невысокое усиление (3 дБи) даёт AM-4003-2 широкую диаграмму: зона ровная, без провалов рядом с антенной. По горизонтали KADAMM AM-4003-2 светит на 360°, выделенного направления нет.
Поляризация — вертикальная. Разъёмы: 1×SMA.
На что смотреть при подборе
Полоса 450–550 МГцПроверьте, что частоты вашей системы лежат внутри полосы AM-4003-2 с запасом по краям.
Усиление 3 дБиДля KADAMM AM-4003-2 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
Луч 360°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM AM-4003-2.
КСВН ≤2Согласование KADAMM AM-4003-2 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 50 ВтПредел для KADAMM AM-4003-2 на один порт; суммарную мощность передатчиков сверяйте с ним.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 450–550 МГц |
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Поляризация | Вертикальная |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка SMA |
Вопросы по модели
На каких частотах работает KADAMM AM-4003-2?
Рабочий диапазон AM-4003-2 — 450–550 МГц.
Какое усиление у KADAMM AM-4003-2?
Коэффициент усиления AM-4003-2 — 3 дБи. Ширина луча по горизонтали — 360°.
Какой разъём у KADAMM AM-4003-2?
1×SMA. Исполнение AM-4003-2 с другим разъёмом — уточняйте у менеджера.
Есть ли документы на KADAMM AM-4003-2?
Техническое описание AM-4003-2 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
Другие модели раздела — каталог KADAMM.
