KADAMM ALP-0660V10KB — логопериодическая антенна 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц, 10,5 дБи, 1 порт

KADAMM ALP-0660V10KB — логопериодическая антенна диапазона 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц. Вибраторы антенны разной длины, а их размеры и расстояния между ними растут в геометрической прогрессии. На каждой частоте работает своя группа элементов, длина которых близка к половине волны, поэтому антенна сохраняет почти одинаковые усиление, луч и согласование в широкой полосе — от 617 до 6000 МГц одной антенной.

Плата за широкую полосу — усиление 9 / 10 / 10,5 / 10,5 дБи немного ниже, чем у антенны Яги той же длины на одной частоте: в каждый момент работает только часть элементов. Зато одна логопериодическая антенна заменяет несколько узкополосных — например, донорскую антенну репитера на все диапазоны операторов.

Ширина луча — 90 ± 15° / 65 ± 15° / 50 ± 15° / 35 ± 15°, отношение вперёд/назад — 15–20 дБ; направленность сохраняется по всему диапазону.

Пример расчёта: на 788 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 788 + 20·lg 10 ≈ 110,4 дБ. Антенна с усилением 9 дБи сокращает их на 9 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −61,4 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 512 × 210 × 64 мм; масса ≤1,1 кг; крепление: Ø25–Ø50 мм; радом — abs-пластик; предельная скорость ветра 55 м/с; рабочая температура −40…+60 °C.

Разъём — 1×4.3-10, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

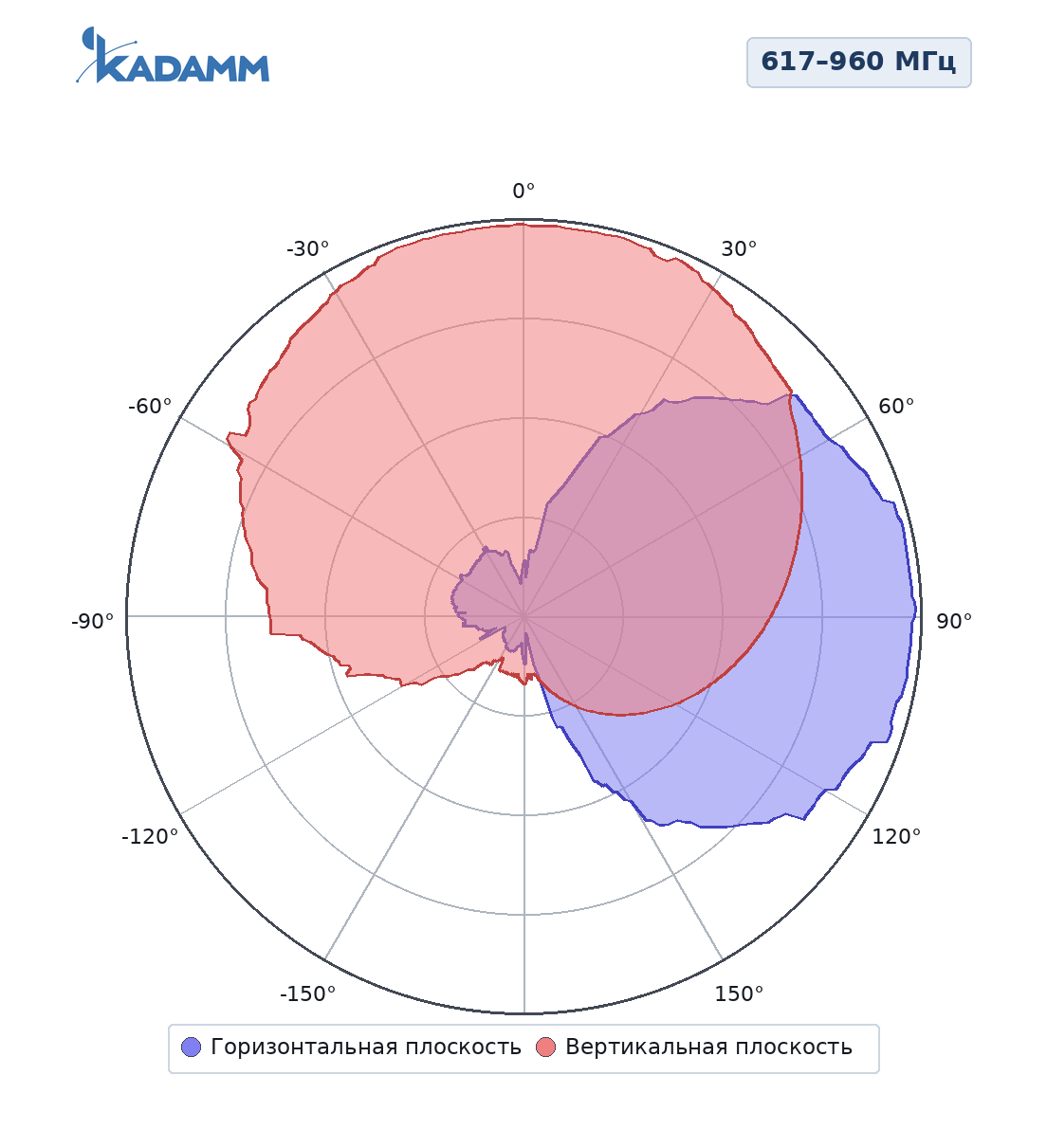

617–960 МГцГлавный лепесток по горизонтали 90 ± 15°, по вертикали 60°, усиление в максимуме 9 дБи, задний лепесток ниже главного не менее чем на 15 дБ.

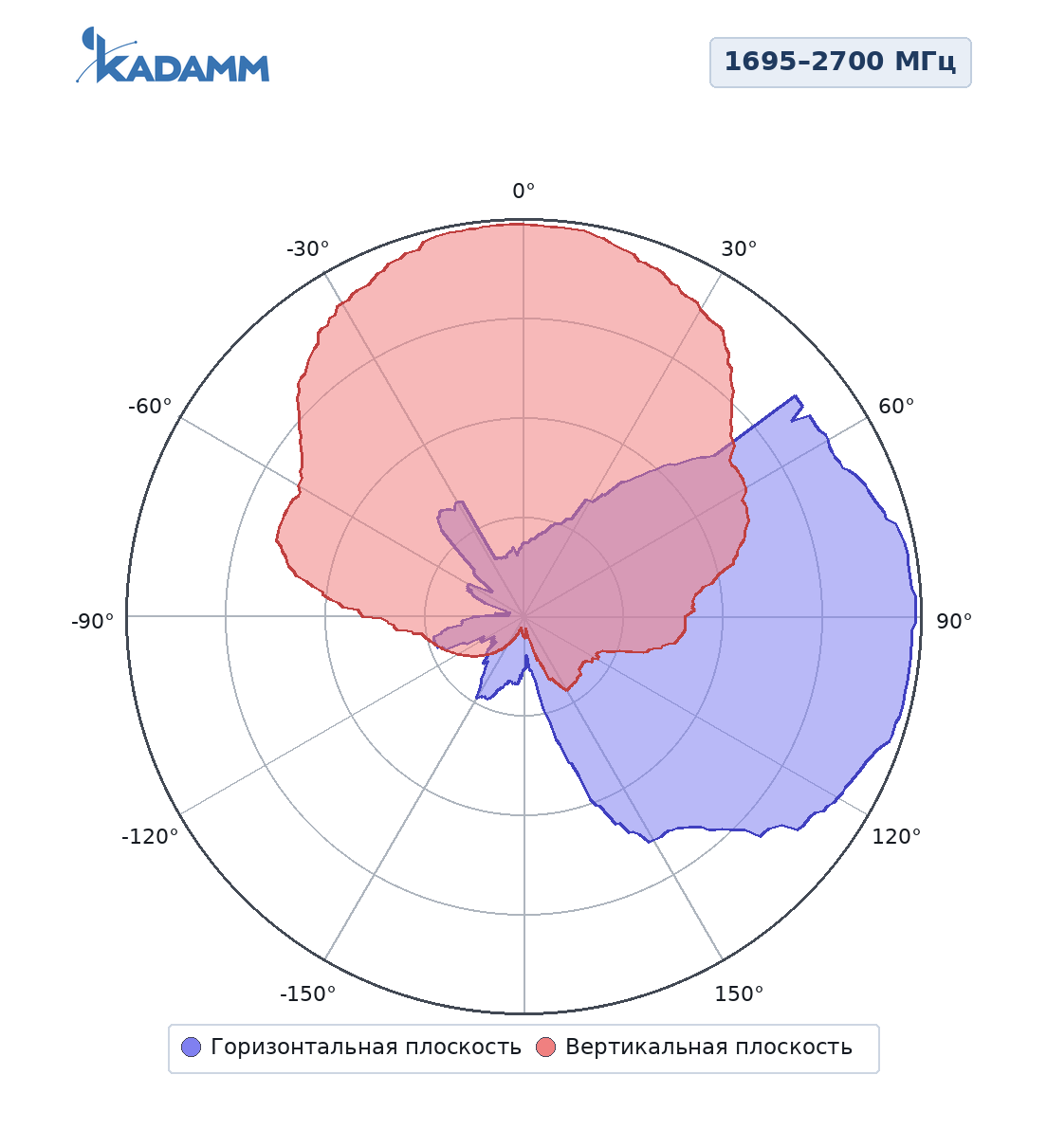

1695–2700 МГцГлавный лепесток по горизонтали 65 ± 15°, по вертикали 55°, усиление в максимуме 10 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

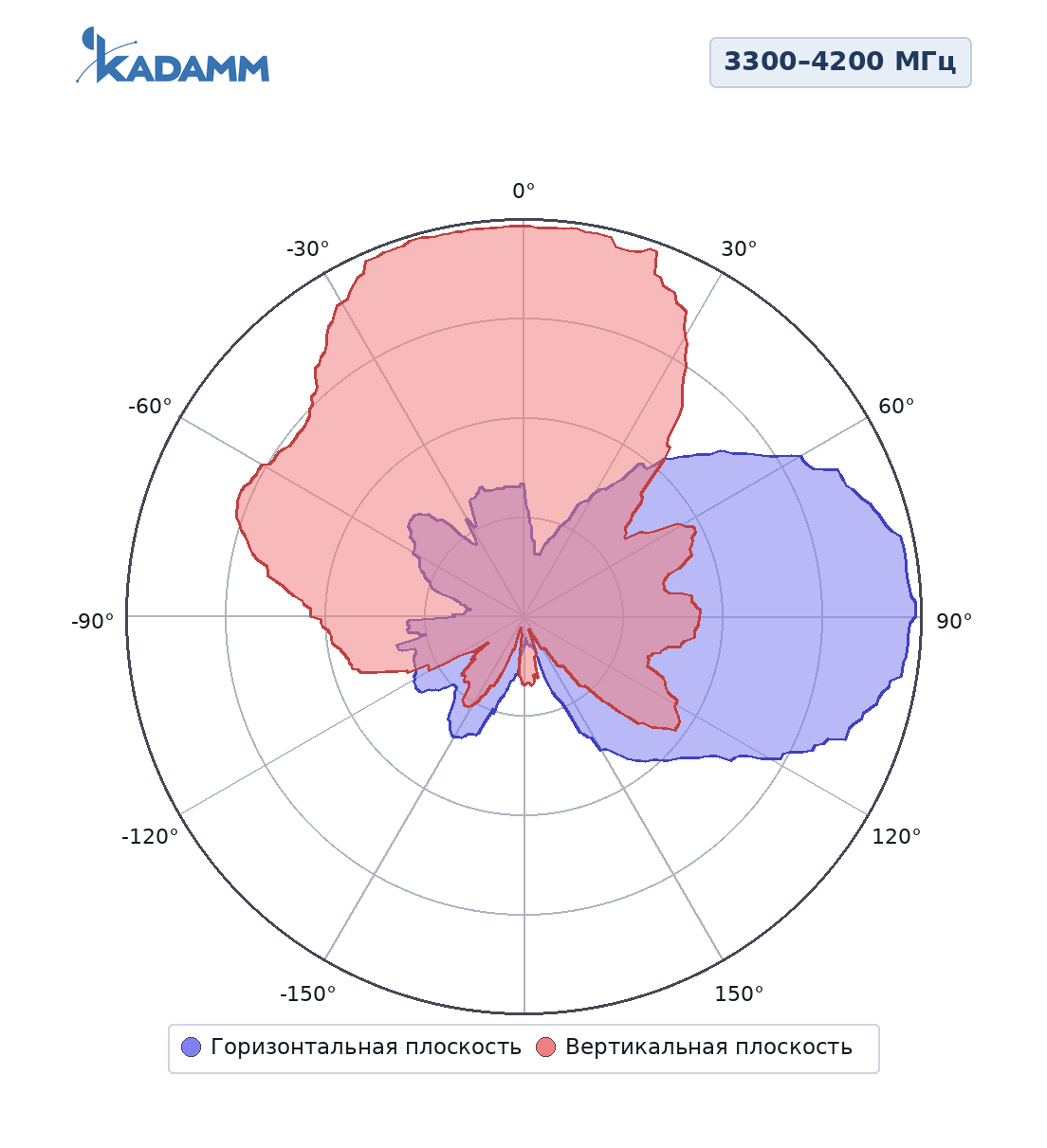

3300–4200 МГцГлавный лепесток по горизонтали 50 ± 15°, по вертикали 40°, усиление в максимуме 10,5 дБи, задний лепесток ниже главного не менее чем на 18 дБ.

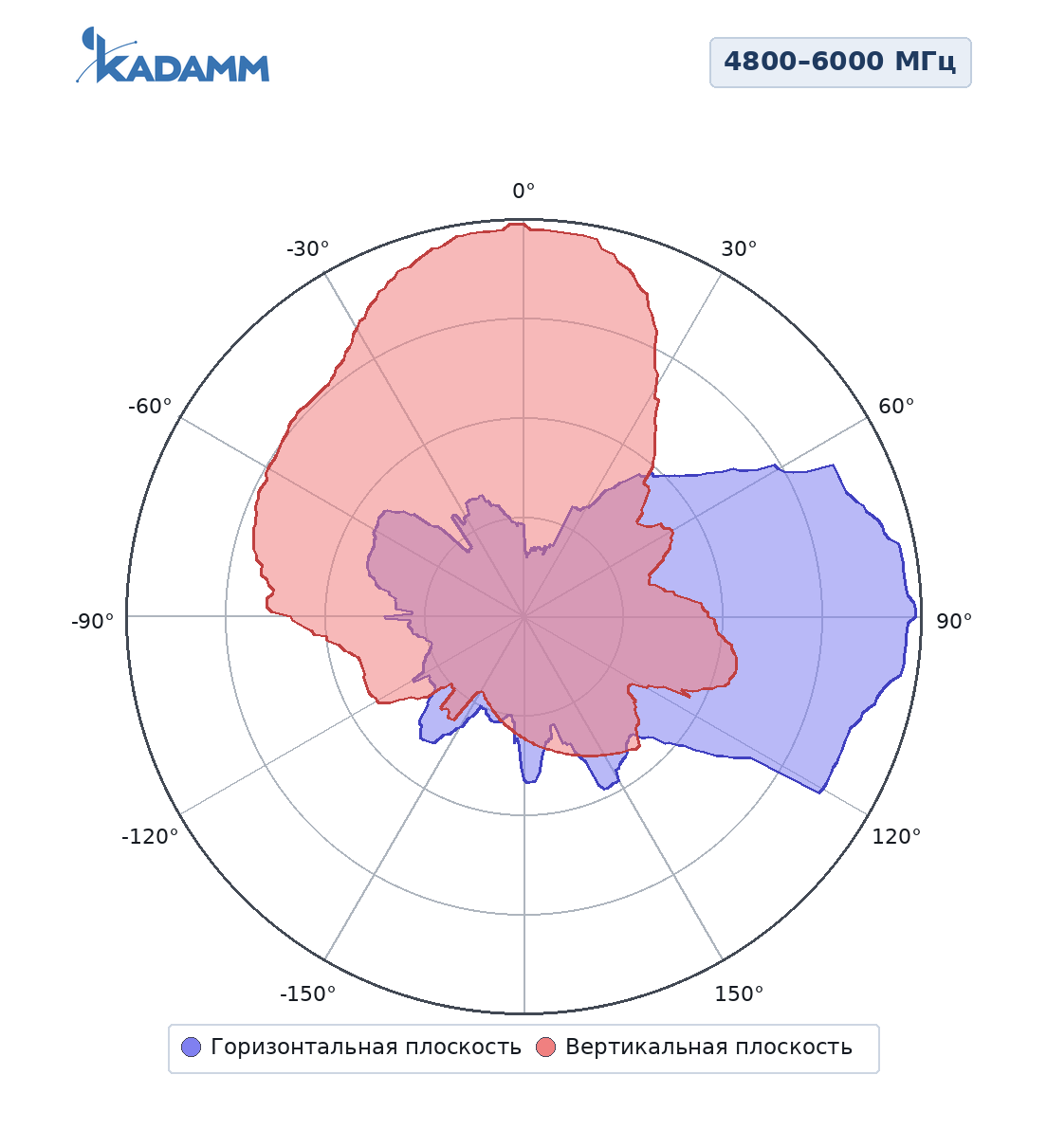

4800–6000 МГцГлавный лепесток по горизонтали 35 ± 15°, по вертикали 35°, усиление в максимуме 10,5 дБи, задний лепесток ниже главного не менее чем на 15 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 35–90°; по вертикали — 35–60°. Задний лепесток ослаблен не менее чем на 15–20 дБ относительно главного.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение −153 для ALP-0660V10KB.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у ALP-0660V10KB — розетка N или 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы ALP-0660V10KB покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ALP-0660V10KB в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ALP-0660V10KB подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 10,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 10,5 = 50,5 дБм, то есть около 112 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 3308 МГц (середина полосы 617–6000 МГц): L = 32,45 + 20·lg 3308 + 20·lg 1 = 102,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 50,5 − 102,8 = −52,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Логопериодические антенны ставят как донорские антенны многодиапазонных репитеров, для связи с базовой станцией, когда диапазон заранее неизвестен или их несколько, для измерений и контроля эфира.

Сети и службы в полосах ALP-0660V10KB:

Перед заказом KADAMM ALP-0660V10KB сверьте с проектом:

• Частоты оборудования — внутри 617–6000 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 1×4.3-10
• Опора и крепление — на трубу Ø25–Ø50 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление ALP-0660V10KB — на трубу Ø25–Ø50 мм.
• ALP-0660V10KB направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Наклон ALP-0660V10KB: механический 0–60° — кронштейном.
• Разъёмы — розетка N или 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы ALP-0660V10KB на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление ALP-0660V10KB включают в контур заземления и молниезащиты опоры по проекту.

Упаковка 588 × 225 × 90 мм.
