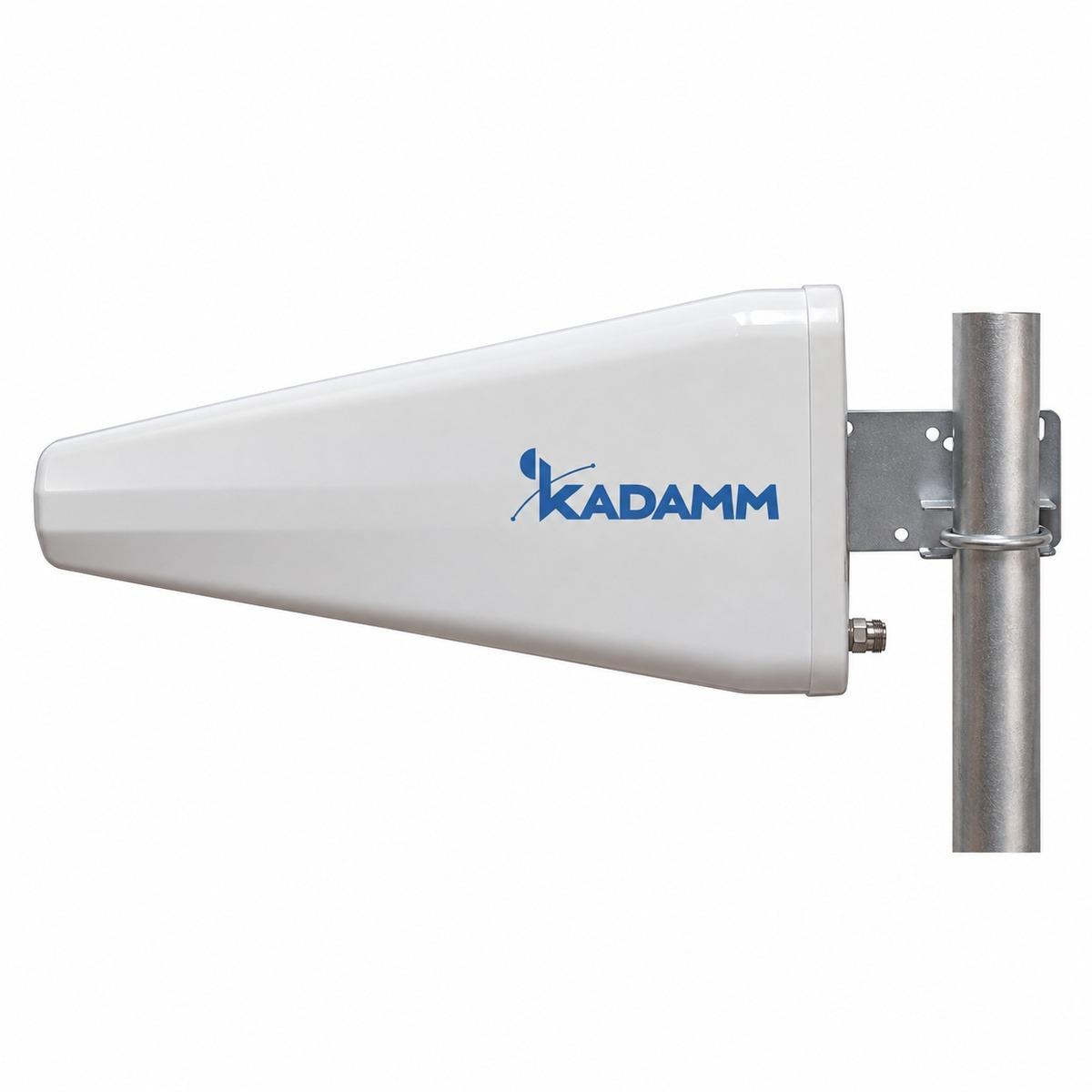

KADAMM ALP-1727V10KB — логопериодическая антенна 698–2700 МГц, 9–10 дБи

KADAMM ALP-1727V10KB — логопериодическая антенна диапазона 698–2700 МГц. Вибраторы антенны разной длины, а их размеры и расстояния между ними растут в геометрической прогрессии. На каждой частоте работает своя группа элементов, длина которых близка к половине волны, поэтому антенна сохраняет почти одинаковые усиление, луч и согласование в широкой полосе — от 698 до 2700 МГц одной антенной.

Плата за широкую полосу — усиление 9–10 дБи немного ниже, чем у антенны Яги той же длины на одной частоте: в каждый момент работает только часть элементов. Зато одна логопериодическая антенна заменяет несколько узкополосных — например, донорскую антенну репитера на все диапазоны операторов.

Пример расчёта: на 1699 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 1699 + 20·lg 3 ≈ 106,6 дБ. Антенна с усилением 9 дБи сокращает их на 9 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −57,6 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0 (698–806 МГц), ≤1,5 (806–960 и 1710–2700 МГц); допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры ( 442 × 210 × 65 ) ± 1,5 мм; масса 1 кг; крепление: Ø25–50 мм; предельная скорость ветра 55 м/с; рабочая температура −40…+60 °C.

Разъём — 1×N, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• IEC 61169-16 — присоединительные размеры разъёмов N; у ALP-1727V10KB — розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы ALP-1727V10KB покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ALP-1727V10KB в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ALP-1727V10KB подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 9 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 9 = 49 дБм, то есть около 79 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1699 МГц (середина полосы 698–2700 МГц): L = 32,45 + 20·lg 1699 + 20·lg 1 = 97,1 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 49 − 97,1 = −48,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Логопериодические антенны ставят как донорские антенны многодиапазонных репитеров, для связи с базовой станцией, когда диапазон заранее неизвестен или их несколько, для измерений и контроля эфира.

Сети и службы в полосах ALP-1727V10KB:

Перед заказом KADAMM ALP-1727V10KB сверьте с проектом:

• Частоты оборудования — внутри 698–2700 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 1×N
• Опора и крепление — на трубу Ø25–50 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление ALP-1727V10KB — на трубу Ø25–50 мм.
• ALP-1727V10KB направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Наклон ALP-1727V10KB: механический 0…-60° — кронштейном.
• Разъёмы — розетка N (IEC 61169-16), выведены снизу.
• После затяжки соединения ALP-1727V10KB на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление ALP-1727V10KB включают в контур заземления и молниезащиты опоры по проекту.

Упаковка 488 × 225 × 88 мм.

Другие модели этого раздела каталога KADAMM: Направленные антенны: Яги и логопериодические →
