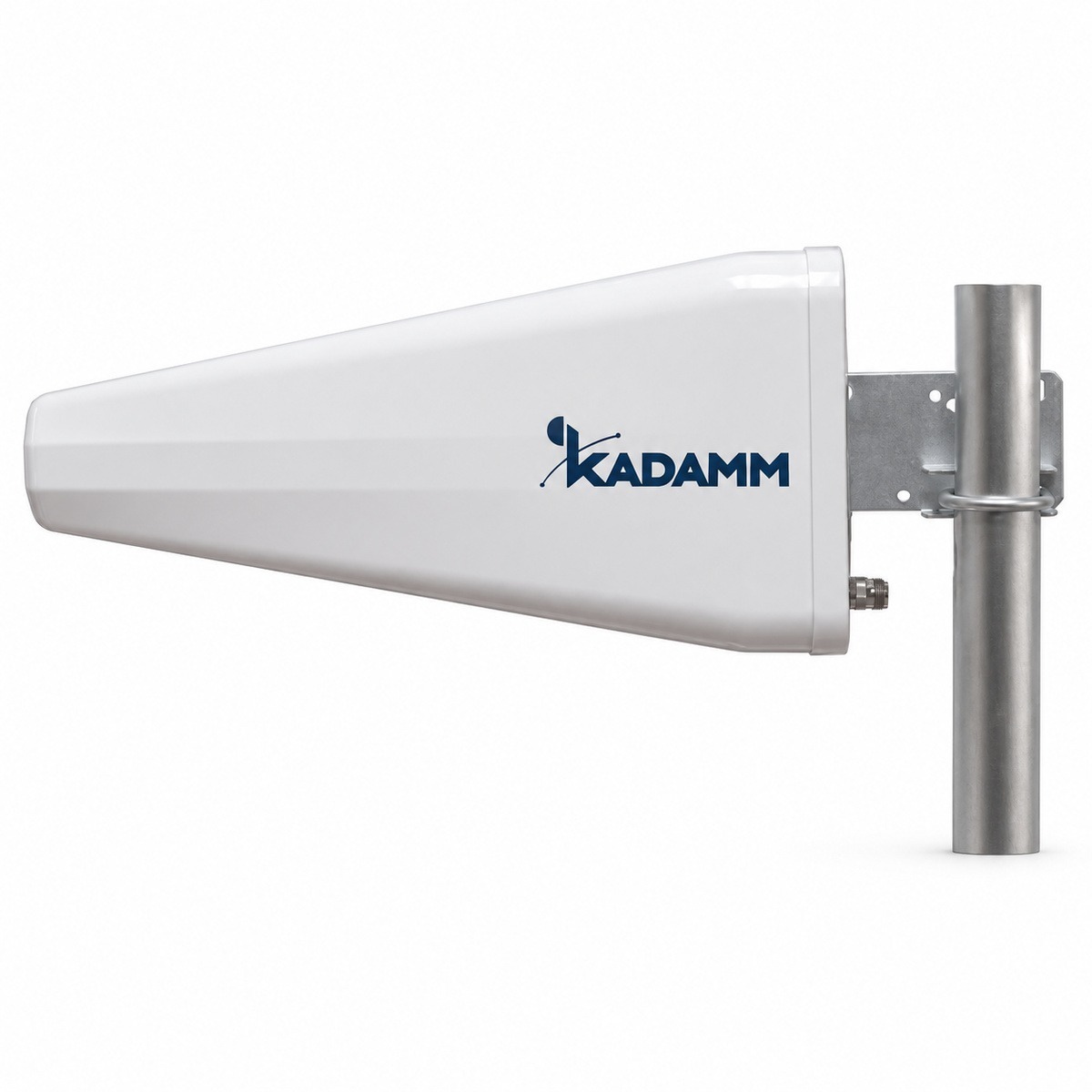

KADAMM ALP-0727V10KB — логопериодическая антенна 698–960 / 1700–2700 МГц, 10 дБи, 1 порт

KADAMM ALP-0727V10KB — логопериодическая антенна диапазона 698–960 / 1700–2700 МГц. Вибраторы антенны разной длины, а их размеры и расстояния между ними растут в геометрической прогрессии. На каждой частоте работает своя группа элементов, длина которых близка к половине волны, поэтому антенна сохраняет почти одинаковые усиление, луч и согласование в широкой полосе — от 698 до 2700 МГц одной антенной.

Плата за широкую полосу — усиление 7,5 / 8,5 / 10 дБи немного ниже, чем у антенны Яги той же длины на одной частоте: в каждый момент работает только часть элементов. Зато одна логопериодическая антенна заменяет несколько узкополосных — например, донорскую антенну репитера на все диапазоны операторов.

Ширина луча — 85° / 85° / 60°, отношение вперёд/назад — ≥15–20 дБ; направленность сохраняется по всему диапазону.

Пример расчёта: на 829 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 829 + 20·lg 10 ≈ 110,8 дБ. Антенна с усилением 7,5 дБи сокращает их на 7,5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −64,8 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 293 × 210 × 65 мм; масса 0,92 кг; крепление: Ø40–Ø50 мм.

Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• IEC 61169-16 — присоединительные размеры разъёмов N; у ALP-0727V10KB — розетка N или по заказу (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы ALP-0727V10KB покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ALP-0727V10KB в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ALP-0727V10KB подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 10 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 10 = 50 дБм, то есть около 100 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1699 МГц (середина полосы 698–2700 МГц): L = 32,45 + 20·lg 1699 + 20·lg 1 = 97,1 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 50 − 97,1 = −47,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Логопериодические антенны ставят как донорские антенны многодиапазонных репитеров, для связи с базовой станцией, когда диапазон заранее неизвестен или их несколько, для измерений и контроля эфира.

Сети и службы в полосах ALP-0727V10KB:

Перед заказом KADAMM ALP-0727V10KB сверьте с проектом:

• Частоты оборудования — внутри 698–2700 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 1×N
• Опора и крепление — на трубу Ø40–Ø50 мм

• Крепление ALP-0727V10KB — на трубу Ø40–Ø50 мм.
• ALP-0727V10KB направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — розетка N или по заказу (IEC 61169-16).
• Уличные соединения ALP-0727V10KB после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление ALP-0727V10KB включают в контур заземления и молниезащиты опоры по проекту.
