KADAMM ALP-7027V10KB — логопериодическая антенна 700–960 / 1710–2700 МГц, 10 дБи, 1 порт

KADAMM ALP-7027V10KB — логопериодическая антенна диапазона 700–960 / 1710–2700 МГц. Вибраторы антенны разной длины, а их размеры и расстояния между ними растут в геометрической прогрессии. На каждой частоте работает своя группа элементов, длина которых близка к половине волны, поэтому антенна сохраняет почти одинаковые усиление, луч и согласование в широкой полосе — от 700 до 2700 МГц одной антенной.

Плата за широкую полосу — усиление 9 ± 1 / 10 ± 1 дБи немного ниже, чем у антенны Яги той же длины на одной частоте: в каждый момент работает только часть элементов. Зато одна логопериодическая антенна заменяет несколько узкополосных — например, донорскую антенну репитера на все диапазоны операторов.

Ширина луча — 85 ± 15° / 90 ± 15°, отношение вперёд/назад — 15 дБ; направленность сохраняется по всему диапазону.

Пример расчёта: на 830 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 830 + 20·lg 10 ≈ 110,8 дБ. Антенна с усилением 9 дБи сокращает их на 9 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −61,8 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0 / ≤1,5; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 442 × 210 × 65 мм; масса 1,0 кг; крепление: Ø25–Ø70 мм; радом — abs-пластик; рабочая температура −40…+60 °C.

Разъём — 1×N, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

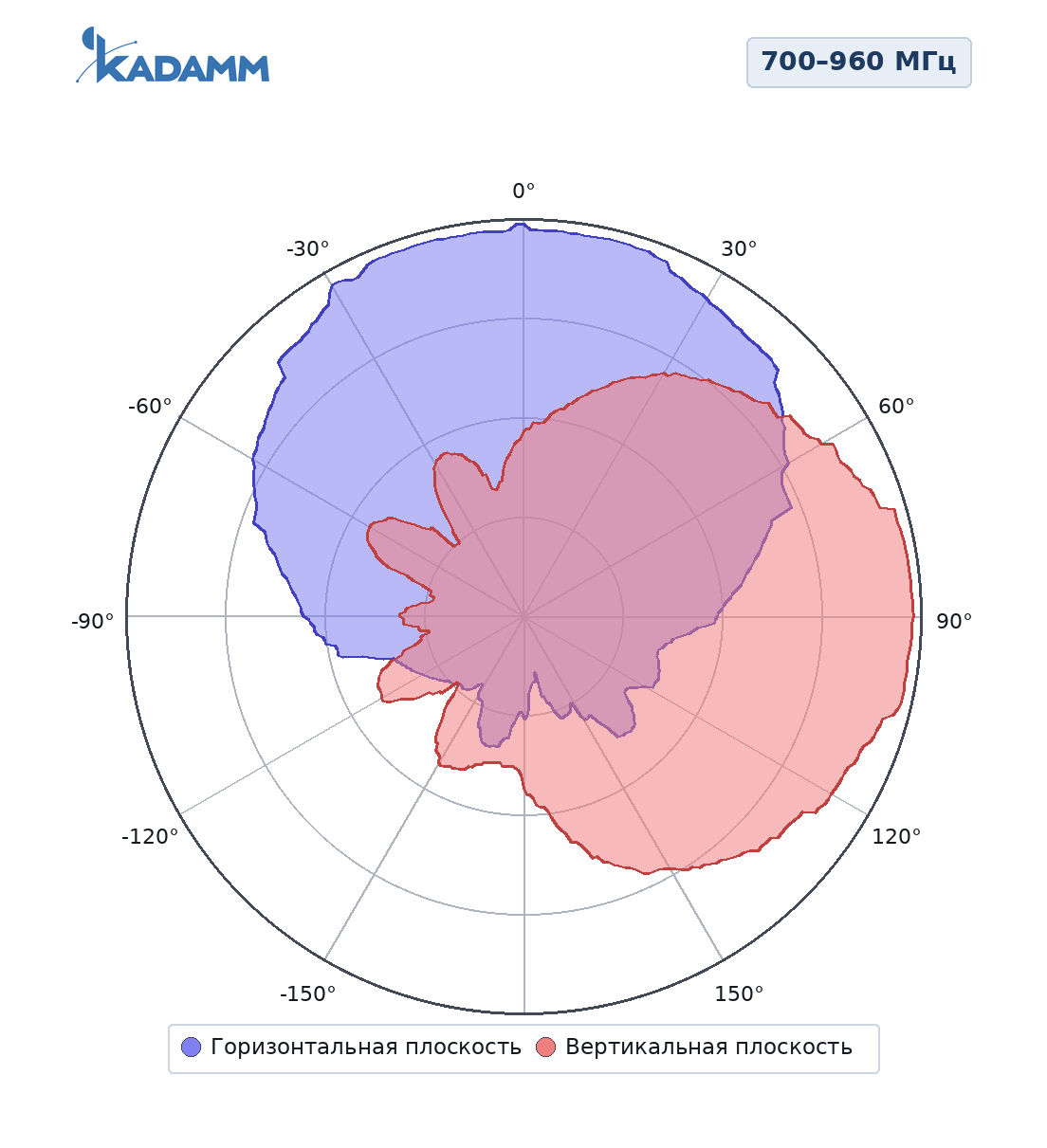

700–960 МГцГлавный лепесток по горизонтали 85 ± 15°, по вертикали 65°, усиление в максимуме 9 ± 1 дБи, задний лепесток ниже главного не менее чем на 15 дБ.

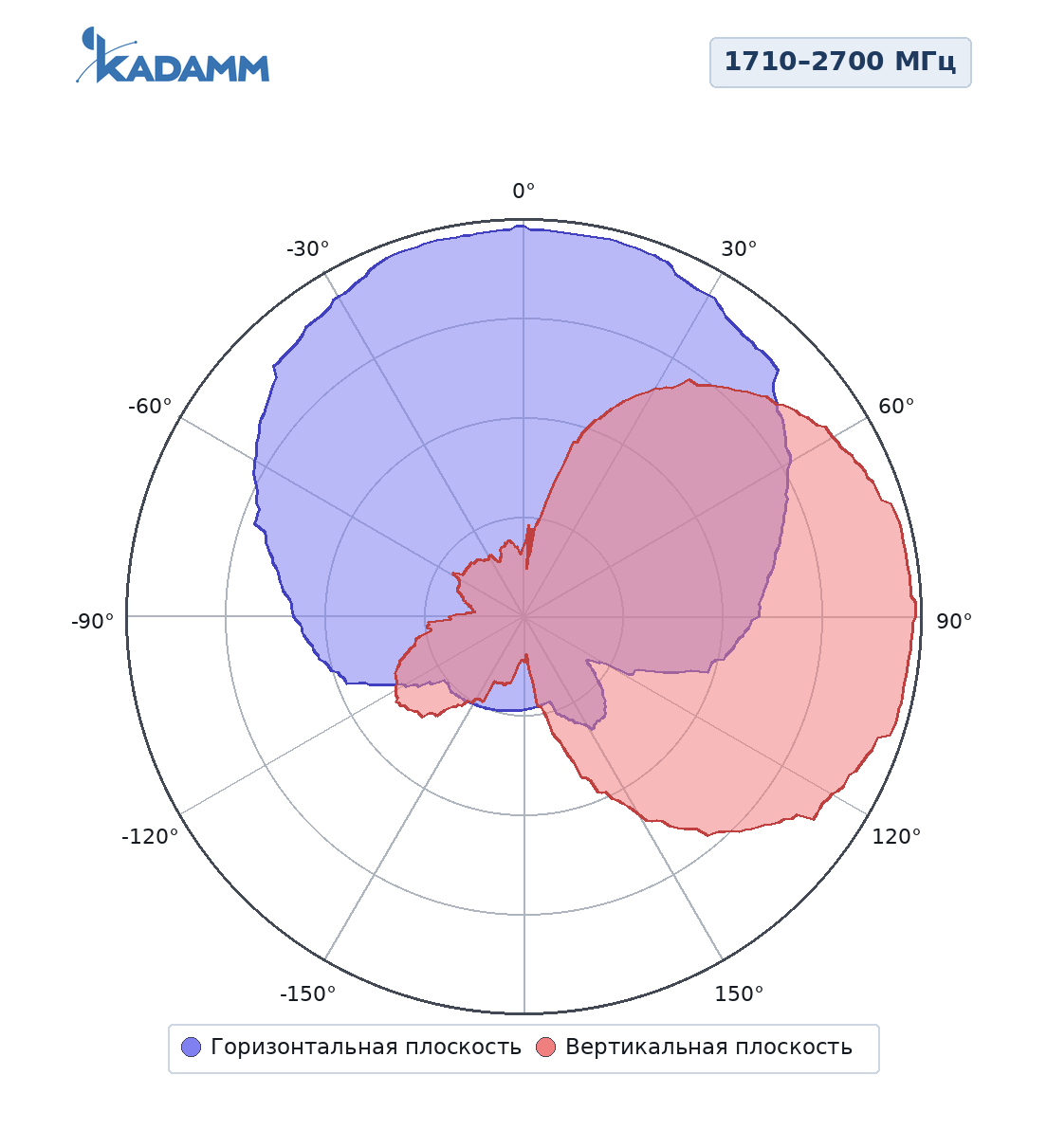

1710–2700 МГцГлавный лепесток по горизонтали 90 ± 15°, по вертикали 70°, усиление в максимуме 10 ± 1 дБи, задний лепесток ниже главного не менее чем на 15 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 85–90°; по вертикали — 65–70°. Задний лепесток ослаблен не менее чем на 15 дБ относительно главного.

• IEC 61169-16 — присоединительные размеры разъёмов N; у ALP-7027V10KB — розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы ALP-7027V10KB покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ALP-7027V10KB в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ALP-7027V10KB подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 10 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 10 = 50 дБм, то есть около 100 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1700 МГц (середина полосы 700–2700 МГц): L = 32,45 + 20·lg 1700 + 20·lg 1 = 97,1 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 50 − 97,1 = −47,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Логопериодические антенны ставят как донорские антенны многодиапазонных репитеров, для связи с базовой станцией, когда диапазон заранее неизвестен или их несколько, для измерений и контроля эфира.

Сети и службы в полосах ALP-7027V10KB:

Перед заказом KADAMM ALP-7027V10KB сверьте с проектом:

• Частоты оборудования — внутри 700–2700 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 1×N
• Опора и крепление — на трубу Ø25–Ø70 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление ALP-7027V10KB — на трубу Ø25–Ø70 мм.
• ALP-7027V10KB направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — розетка N (IEC 61169-16), выведены снизу.
• Разъёмы ALP-7027V10KB на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление ALP-7027V10KB включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Упаковка 488 × 225 × 88 мм.
