Антенна для носимой радиостанции: 380–430 МГц, усиление 1,8 дБи.
Что представляет собой антенна

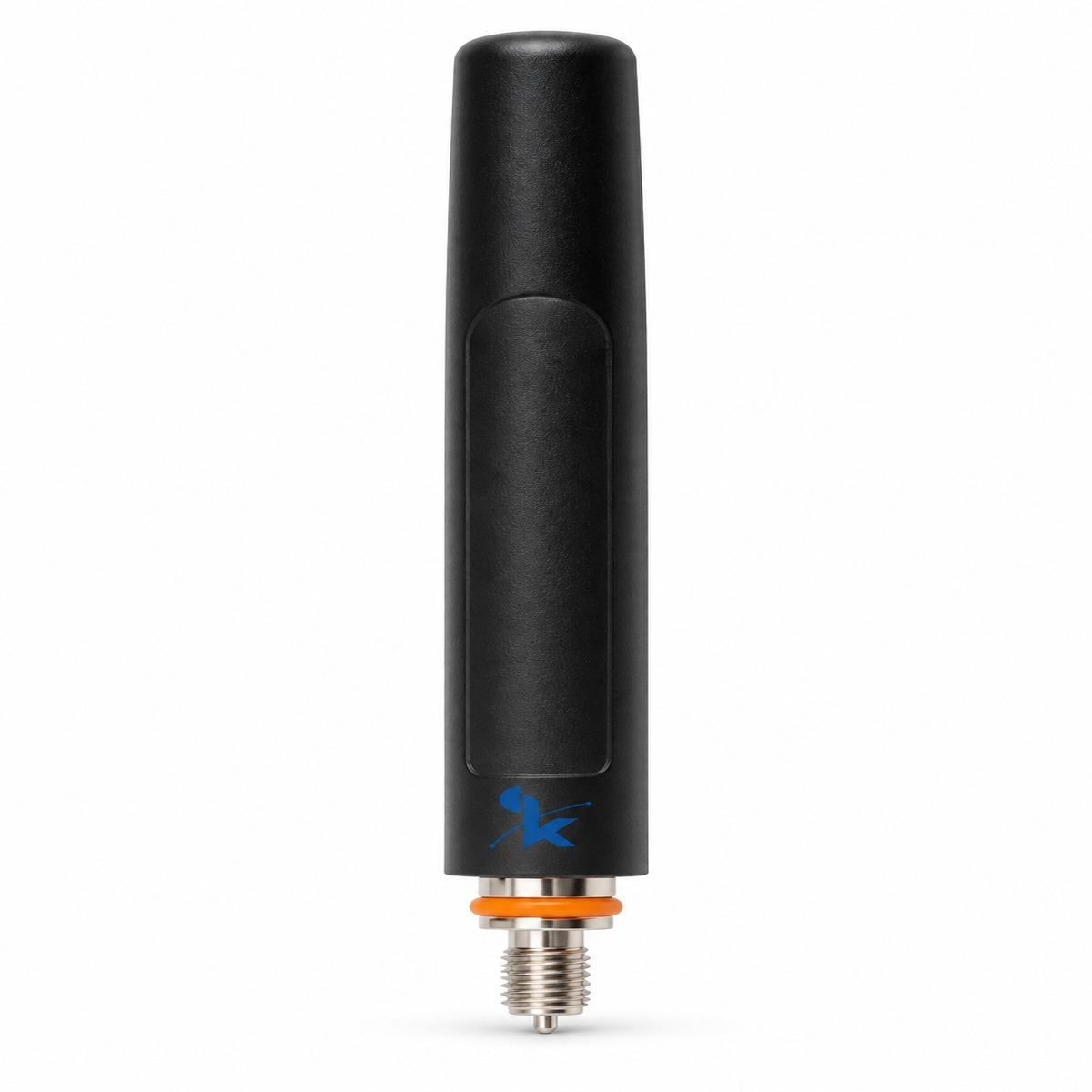

KADAMM AH-38018G — антенна для носимой радиостанции диапазона 380–430 МГц. Антенна носимой радиостанции — штырь или спираль на разъёме рации. Её «земля» — корпус радиостанции и рука оператора, поэтому усиление ниже, чем у стационарной антенны, а дальность сильнее зависит от того, как держат рацию.
Короткая спиральная антенна удобнее в работе, но длинный штырь при той же частоте излучает эффективнее. Частоты антенны должны совпадать с каналами радиостанции — антенна чужого диапазона заметно сокращает дальность.
Для ориентира: четвертьволновый штырь на 380 МГц имеет длину около 20 см. Укороченные спиральные антенны того же диапазона в несколько раз короче, но уже по полосе и немного уступают полноразмерному штырю по дальности.
Разъём антенны — под носимые радиостанции TETRA: он должен совпадать с гнездом радиостанции; переходники на носимой рации нежелательны — они расшатываются и увеличивают потери.
Конструкция и условия работы: размеры 55 мм.
Разъём — под носимые радиостанции TETRA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM

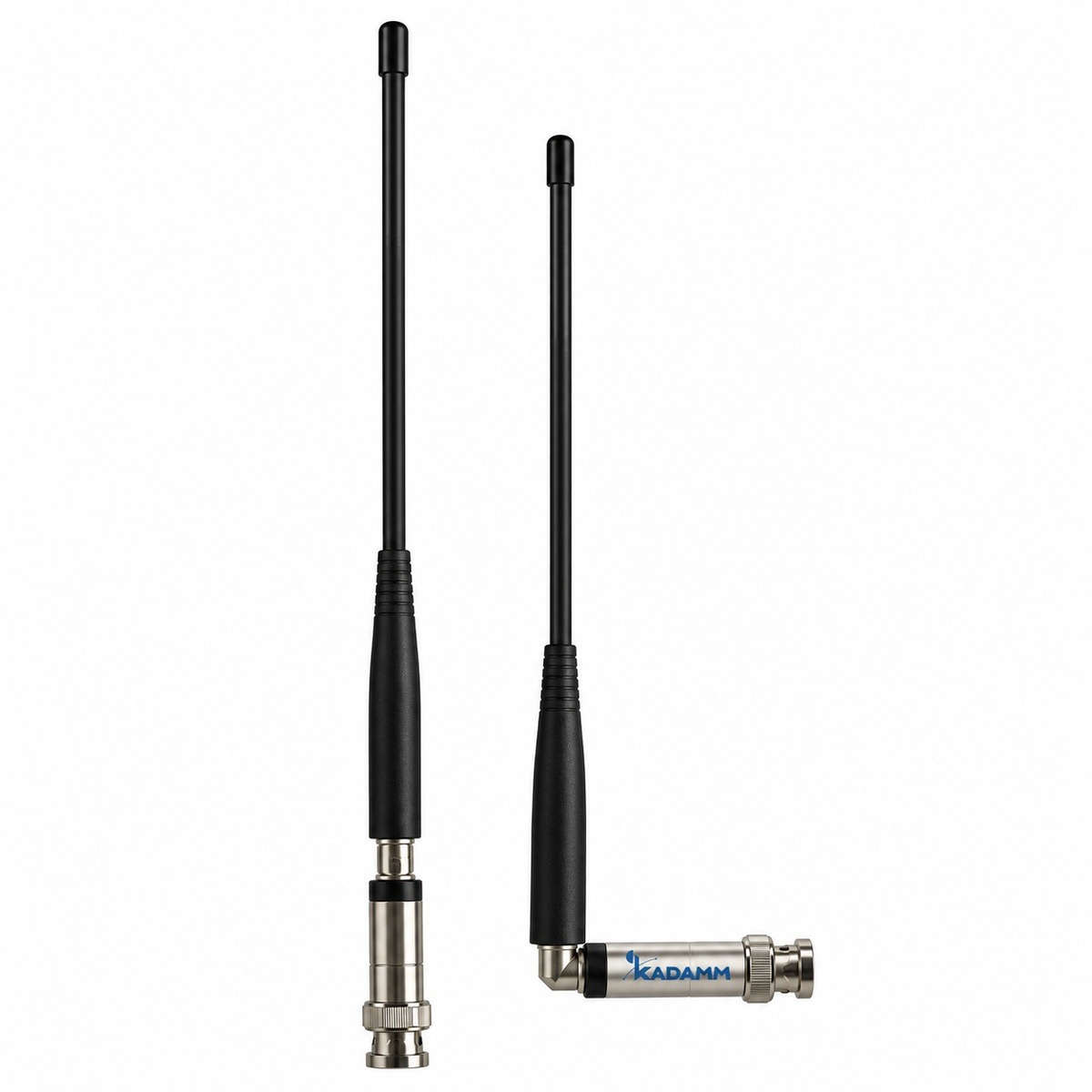

- Полосы 380–430 МГц, у AH-35002-2 — 380–410 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

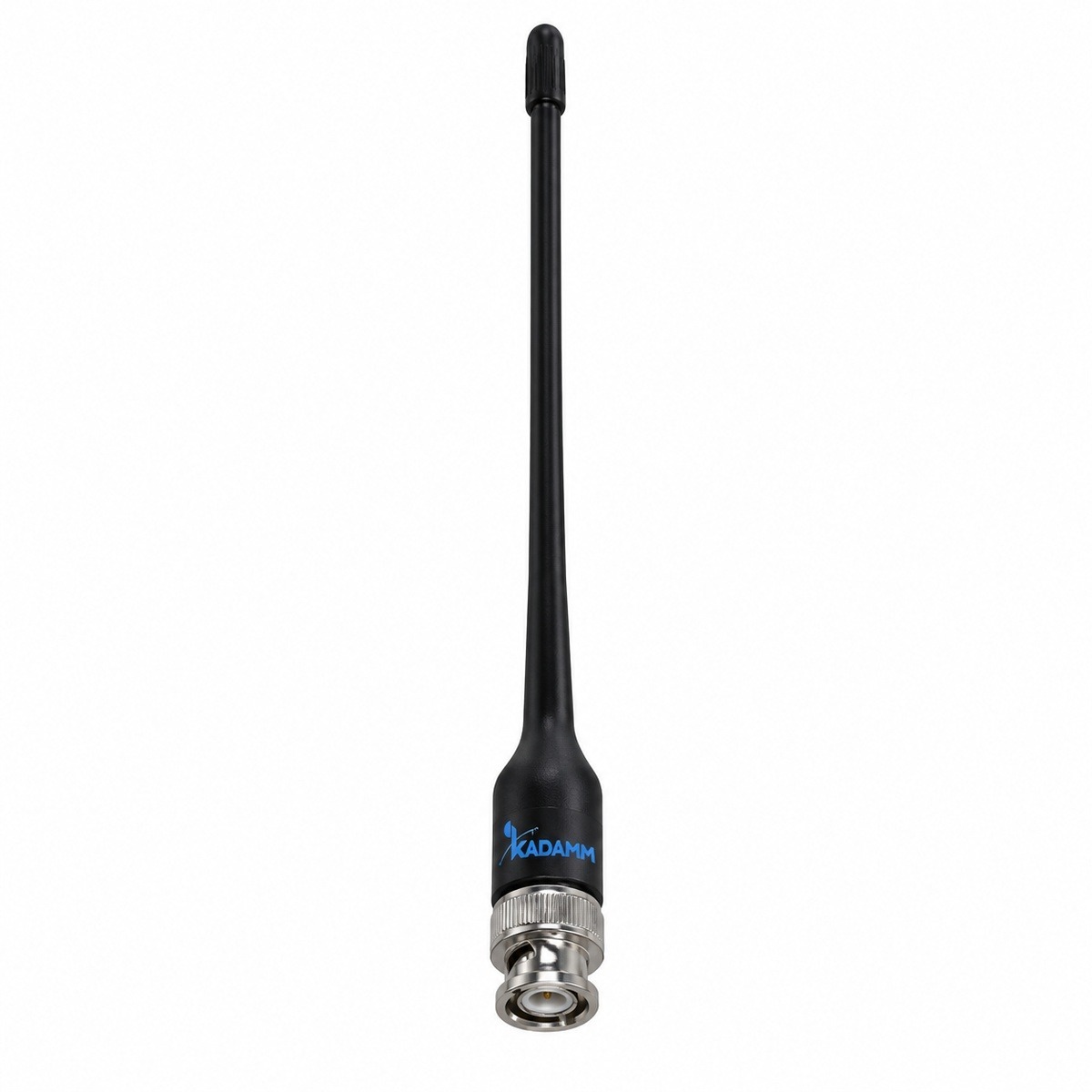

- Полосы 380–430 МГц, у AH-40002 — 400–520 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

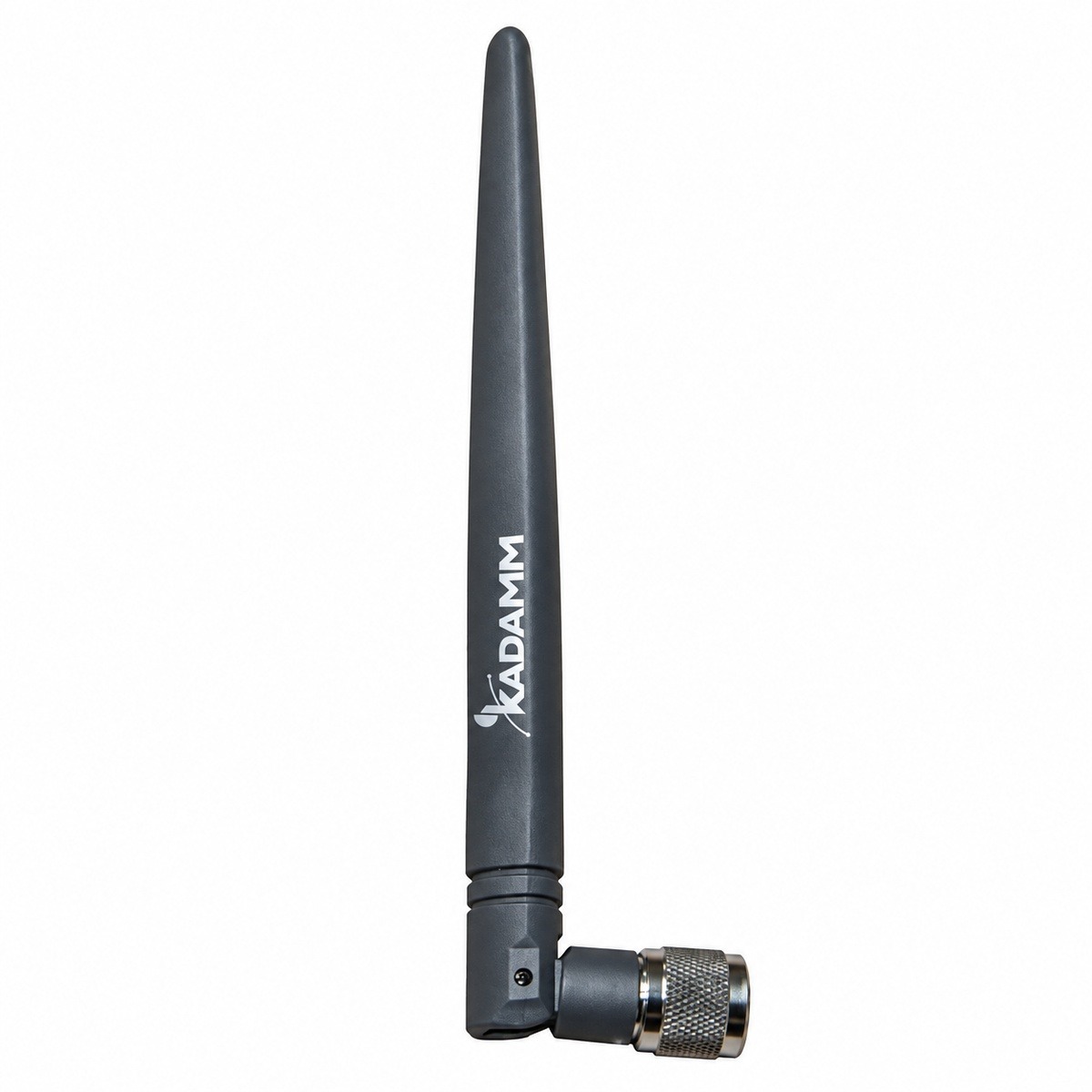

- Полосы 380–430 МГц, у AH-35002 — 351–387 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AH-38018G с запасом по краям.
Значение AH-38018G по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–430 МГц + приём GPS |
| Коэффициент усиления | 1,8 дБи |
| КСВН | уточняйте у менеджера |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | штыревая антенна на антенный разъём носимой радиостанции |
| Разъём | под носимые радиостанции TETRA |
| Длина | 55 мм |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AH-38018G в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AH-38018G подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 1,8 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 1,8 = 41,8 дБм, то есть около 15 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 405 МГц (середина полосы 380–430 МГц): L = 32,45 + 20·lg 405 + 20·lg 1 = 84,6 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 41,8 − 84,6 = −42,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны для раций применяют на носимых радиостанциях служб безопасности, охраны, производства и транспорта.
Сети и службы в полосах AH-38018G:
Перед заказом KADAMM AH-38018G сверьте с проектом:
- Частоты оборудования — внутри 380–430 МГц
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — под носимые радиостанции TETRA.
Комплект поставки
- Антенна КАДАММ AH-38018G
Документация и поставка
Документы
Техописание и каталог
Техническое описание AH-38018G и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AH-38018G и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AH-38018G пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AH-38018G | KADAMM AH-35002-2 | KADAMM AH-40002 | KADAMM AH-35002 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 380–430 МГц | 380–410 МГц | 400–520 МГц | 351–387 МГц |
| Усиление | 1,8 дБи | 1,8–2 | 2–2,15 дБи | 2 дБи |
| Поляризация | — | Вертикальная | вертикальная (AH-40002…AH-40002-4); остальные исполнения — уточняйте у менеджера | Вертикальная |
| Порты | — | 1 | 1 | 1 |
| Габариты | — | 12–350 мм | — | 210 мм |
| Масса | — | 0,009–0,07 кг | 0,02–0,03 кг (AH-40002…AH-40002-4); остальные исполнения — уточняйте у менеджера | 0,042 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
