Антенна для носимой радиостанции: 351–387 МГц, усиление 2 дБи.
Что представляет собой антенна

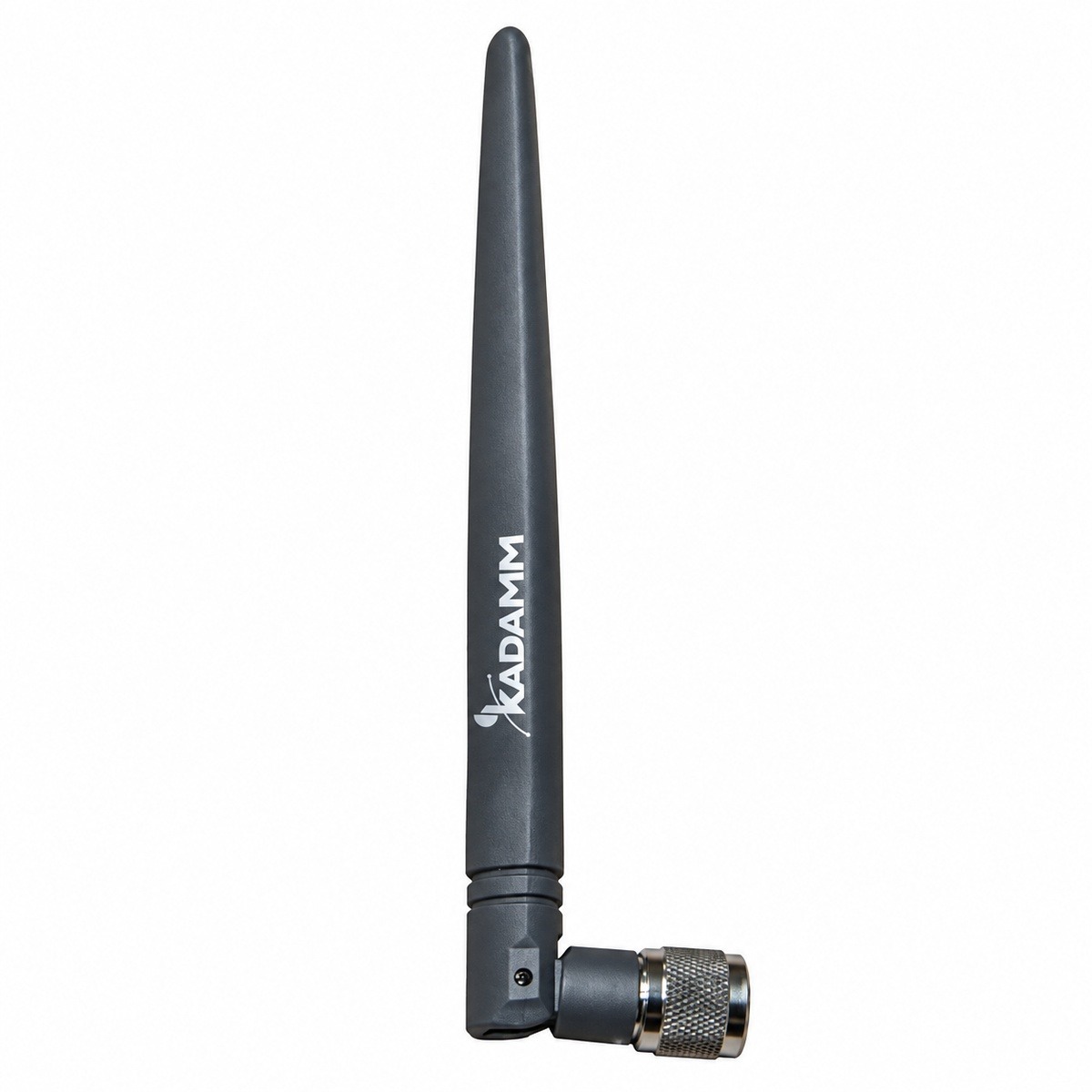

KADAMM AH-35002 — антенна для носимой радиостанции диапазона 351–387 МГц. Антенна носимой радиостанции — штырь или спираль на разъёме рации. Её «земля» — корпус радиостанции и рука оператора, поэтому усиление ниже, чем у стационарной антенны, а дальность сильнее зависит от того, как держат рацию.
Короткая спиральная антенна удобнее в работе, но длинный штырь при той же частоте излучает эффективнее. Частоты антенны должны совпадать с каналами радиостанции — антенна чужого диапазона заметно сокращает дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 210 мм; масса 0,042 кг.
Разъём — 1×TNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 351–387 МГц, у AH-35005 — 330–390 МГц
- Усиление 2 дБи, у AH-35005 — 5 дБи (меньше на 3 дБ)
- Разъём TNC, у AH-35005 — N
- Габариты 210 мм, у AH-35005 — 490 мм
KADAMM AH-35005 берут, когда нужен запас по дальности; KADAMM AH-35002 легче и проще в монтаже.
- Полосы 351–387 МГц, у AH-35002-2 — 380–410 МГц
- Разъём TNC, у AH-35002-2 — BNC или SMA
- Габариты 210 мм, у AH-35002-2 — 12–350 мм
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 351–387 МГц, у AH-35025 — 335–345 МГц
- Усиление 2 дБи, у AH-35025 — 2,5 дБи (меньше на 0,5 дБ)
- Габариты 210 мм, у AH-35025 — 370 мм
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AH-35002 с запасом по краям.
Значение AH-35002 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AH-35002 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AH-35002.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 351–387 МГц |
| Коэффициент усиления, дБи | 2 |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | вилка TNC или вилка SMA |
| Размеры (В × Ш × Г) | 210 мм |
| Масса антенны | 0,042 кг |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AH-35002 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AH-35002 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2 = 42 дБм, то есть около 16 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 369 МГц (середина полосы 351–387 МГц): L = 32,45 + 20·lg 369 + 20·lg 1 = 83,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42 − 83,8 = −41,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны для раций применяют на носимых радиостанциях служб безопасности, охраны, производства и транспорта.
Перед заказом KADAMM AH-35002 сверьте с проектом:
- Частоты оборудования — внутри 351–387 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×TNC
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — вилка TNC или вилка SMA.
Комплект поставки
- Антенна КАДАММ AH-35002
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание AH-35002 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AH-35002 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AH-35002 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

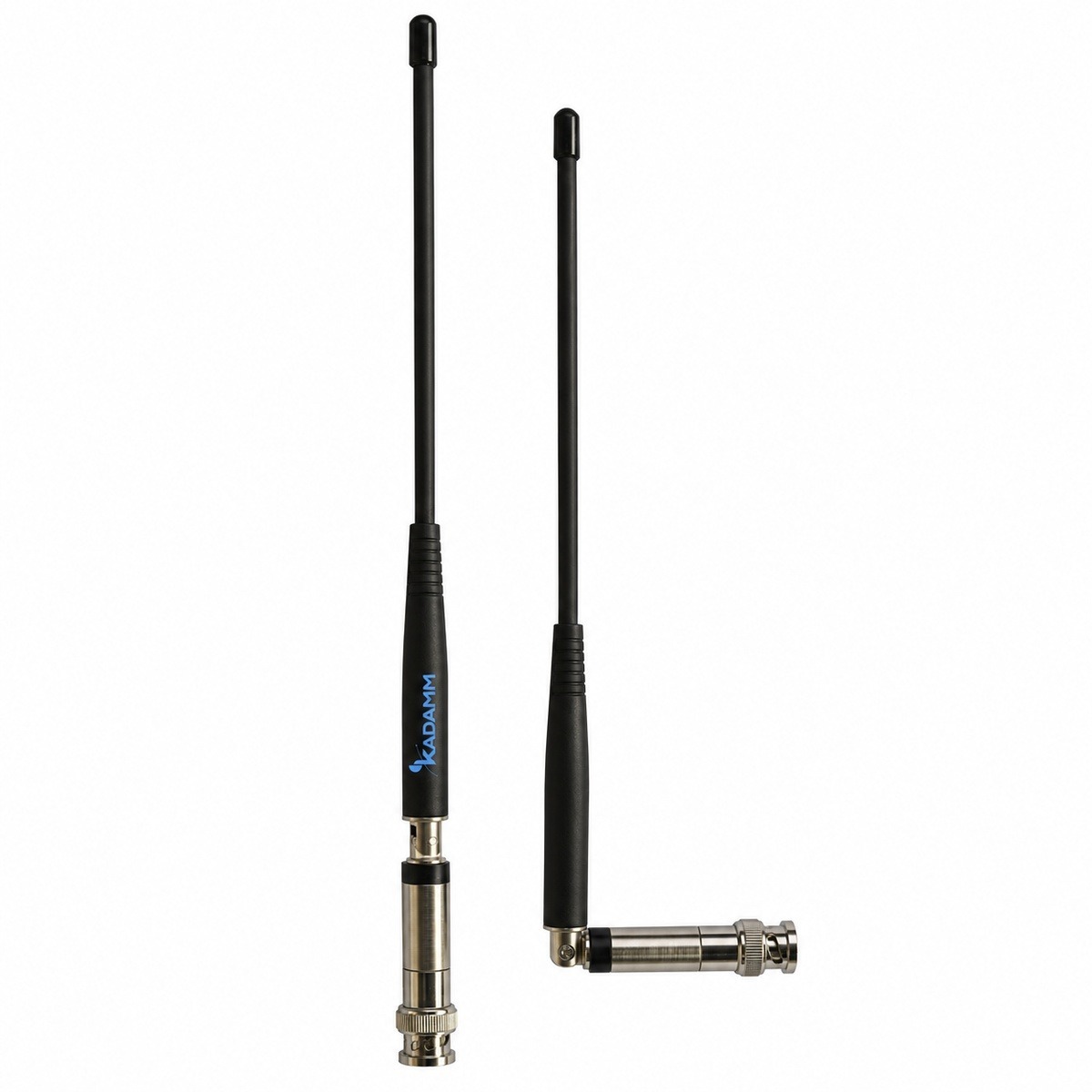

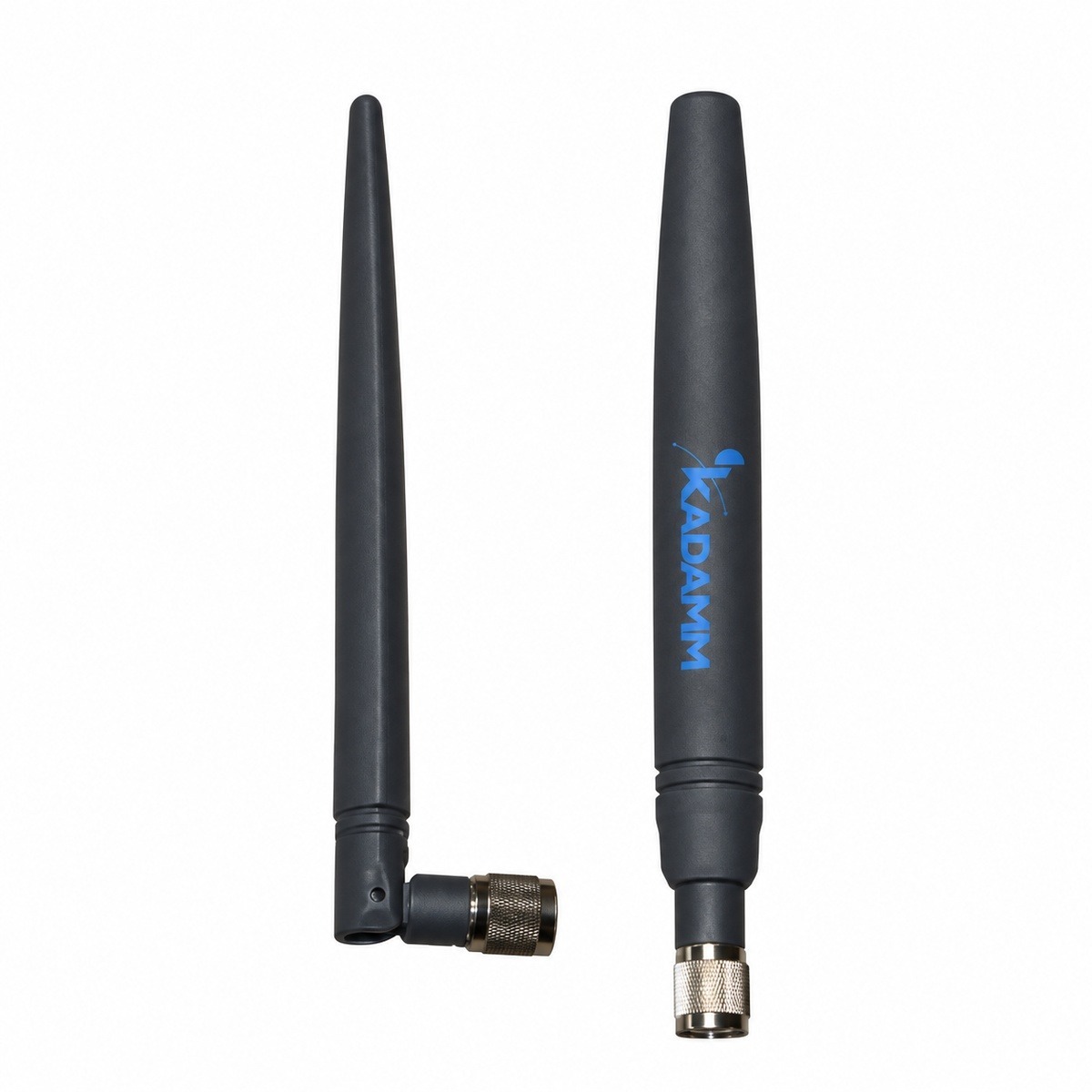

| Параметр | KADAMM AH-35002 | KADAMM AH-35005 | KADAMM AH-35002-2 | KADAMM AH-35025 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 351–387 МГц | 330–390 МГц | 380–410 МГц | 335–345 МГц |
| Усиление | 2 дБи | 5 дБи | 1,8–2 | 2,5 дБи |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 210 мм | 490 мм | 12–350 мм | 370 мм |
| Масса | 0,042 кг | 0,074 кг | 0,009–0,07 кг | 0,075 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
