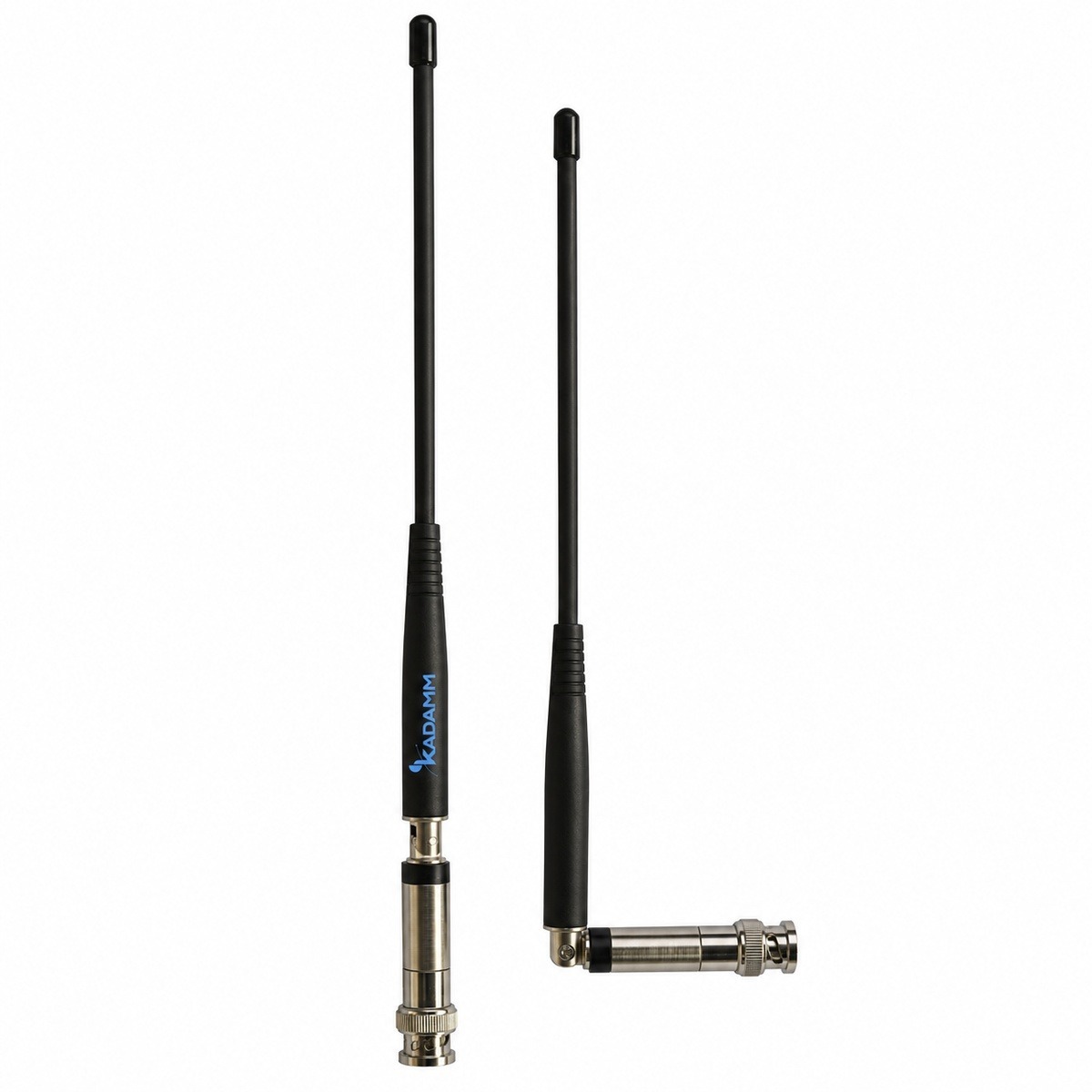

Антенна для носимой радиостанции: 335–345 МГц, усиление 2,5 дБи.
Что представляет собой антенна
KADAMM AH-35025 — антенна для носимой радиостанции диапазона 335–345 МГц. Антенна носимой радиостанции — штырь или спираль на разъёме рации. Её «земля» — корпус радиостанции и рука оператора, поэтому усиление ниже, чем у стационарной антенны, а дальность сильнее зависит от того, как держат рацию.
Короткая спиральная антенна удобнее в работе, но длинный штырь при той же частоте излучает эффективнее. Частоты антенны должны совпадать с каналами радиостанции — антенна чужого диапазона заметно сокращает дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,8; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 370 мм; масса 0,075 кг.
Разъём — 1×TNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 335–345 МГц, у AH-35002 — 351–387 МГц
- Усиление 2,5 дБи, у AH-35002 — 2 дБи (больше на 0,5 дБ)
- Габариты 370 мм, у AH-35002 — 210 мм
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 335–345 МГц, у AH-35002-2 — 380–410 МГц
- Усиление 2,5 дБи, у AH-35002-2 — 1,8–2 (больше на 0,7 дБ)
- Разъём TNC, у AH-35002-2 — BNC или SMA
- Габариты 370 мм, у AH-35002-2 — 12–350 мм
- Тяжелее на 0,07 кг (0,075 кг и 0,009–0,07 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 335–345 МГц, у AH-35005 — 330–390 МГц
- Усиление 2,5 дБи, у AH-35005 — 5 дБи (меньше на 2,5 дБ)
- Разъём TNC, у AH-35005 — N
- Габариты 370 мм, у AH-35005 — 490 мм
KADAMM AH-35005 даёт больше усиления; у KADAMM AH-35025 в пользу выбора — свой набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AH-35025 с запасом по краям.
Значение AH-35025 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AH-35025 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AH-35025.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 335–345 МГц |
| Коэффициент усиления, дБи | 2,5 |
| Поляризация | Вертикальная |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | вилка TNC |
| Размеры (В × Ш × Г) | 370 мм |
| Масса антенны | 0,075 кг |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AH-35025 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AH-35025 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2,5 = 42,5 дБм, то есть около 18 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 340 МГц (середина полосы 335–345 МГц): L = 32,45 + 20·lg 340 + 20·lg 1 = 83,1 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42,5 − 83,1 = −40,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны для раций применяют на носимых радиостанциях служб безопасности, охраны, производства и транспорта.
Перед заказом KADAMM AH-35025 сверьте с проектом:
- Частоты оборудования — внутри 335–345 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×TNC
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — вилка TNC.
Комплект поставки
- Антенна КАДАММ AH-35025
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание AH-35025 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AH-35025 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AH-35025 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AH-35025 | KADAMM AH-35002 | KADAMM AH-35002-2 | KADAMM AH-35005 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 335–345 МГц | 351–387 МГц | 380–410 МГц | 330–390 МГц |
| Усиление | 2,5 дБи | 2 дБи | 1,8–2 | 5 дБи |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 370 мм | 210 мм | 12–350 мм | 490 мм |
| Масса | 0,075 кг | 0,042 кг | 0,009–0,07 кг | 0,074 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
