Антенна для носимой радиостанции: 330–390 МГц, усиление 5 дБи.
Что представляет собой антенна

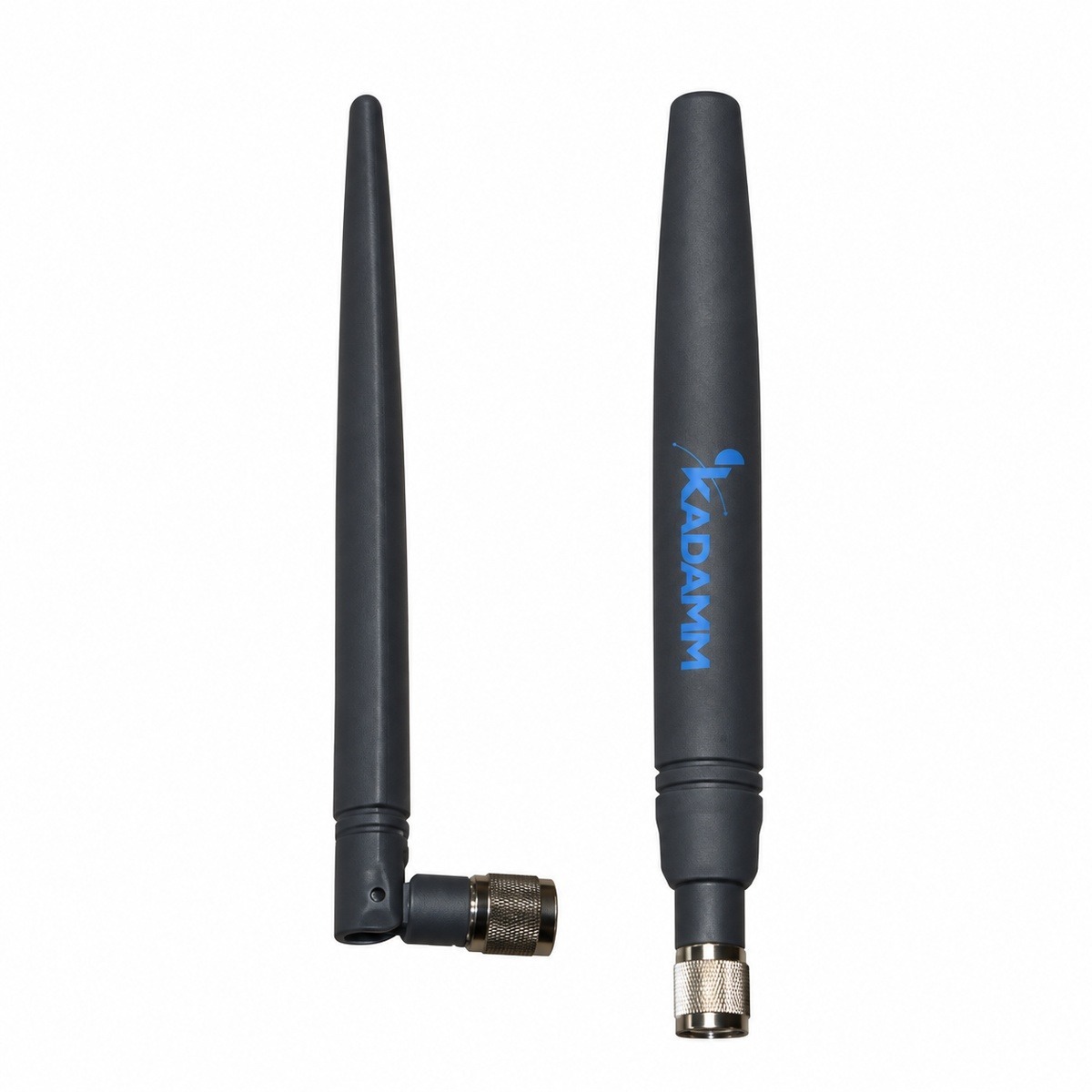

KADAMM AH-35005 — антенна для носимой радиостанции диапазона 330–390 МГц. Антенна носимой радиостанции — штырь или спираль на разъёме рации. Её «земля» — корпус радиостанции и рука оператора, поэтому усиление ниже, чем у стационарной антенны, а дальность сильнее зависит от того, как держат рацию.
Короткая спиральная антенна удобнее в работе, но длинный штырь при той же частоте излучает эффективнее. Частоты антенны должны совпадать с каналами радиостанции — антенна чужого диапазона заметно сокращает дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 30 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 490 мм; масса 0,074 кг.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 330–390 МГц, у AH-35002 — 351–387 МГц
- Усиление 5 дБи, у AH-35002 — 2 дБи (больше на 3 дБ)
- Разъём N, у AH-35002 — TNC
- Габариты 490 мм, у AH-35002 — 210 мм
Запас по дальности больше у KADAMM AH-35005; KADAMM AH-35002 легче и проще в монтаже.
- Полосы 330–390 МГц, у AH-35025 — 335–345 МГц
- Усиление 5 дБи, у AH-35025 — 2,5 дБи (больше на 2,5 дБ)
- Разъём N, у AH-35025 — TNC
- Габариты 490 мм, у AH-35025 — 370 мм
У KADAMM AH-35005 больше усиление; KADAMM AH-35025 выбирают, если важен её набор полос.
- Полосы 330–390 МГц, у AH-35002-2 — 380–410 МГц
- Усиление 5 дБи, у AH-35002-2 — 1,8–2 (больше на 3,2 дБ)
- Разъём N, у AH-35002-2 — BNC или SMA
- Габариты 490 мм, у AH-35002-2 — 12–350 мм
- Тяжелее на 0,07 кг (0,074 кг и 0,009–0,07 кг)
Запас по дальности больше у KADAMM AH-35005; KADAMM AH-35002-2 легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AH-35005 с запасом по краям.
Значение AH-35005 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AH-35005 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AH-35005.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 330–390 МГц |
| Коэффициент усиления, дБи | 5 |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 30 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N или вилка BNC или вилка TNC (IEC 61169-16) |
| Размеры (В × Ш × Г) | 490 мм |
| Масса антенны | 0,074 кг |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у AH-35005 — вилка N или вилка BNC или вилка TNC (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AH-35005 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AH-35005 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 5 = 45 дБм, то есть около 32 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 360 МГц (середина полосы 330–390 МГц): L = 32,45 + 20·lg 360 + 20·lg 1 = 83,6 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 45 − 83,6 = −38,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны для раций применяют на носимых радиостанциях служб безопасности, охраны, производства и транспорта.
Перед заказом KADAMM AH-35005 сверьте с проектом:
- Частоты оборудования — внутри 330–390 МГц
- Мощность на порт — не выше 30 Вт
- Разъёмы — 1×N
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — вилка N или вилка BNC или вилка TNC (IEC 61169-16).
Комплект поставки
- Антенна КАДАММ AH-35005
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание AH-35005 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AH-35005 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AH-35005 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
