Антенна для носимой радиостанции: 27–88 МГц, усиление 1,8–3,52 дБи.
Что представляет собой антенна

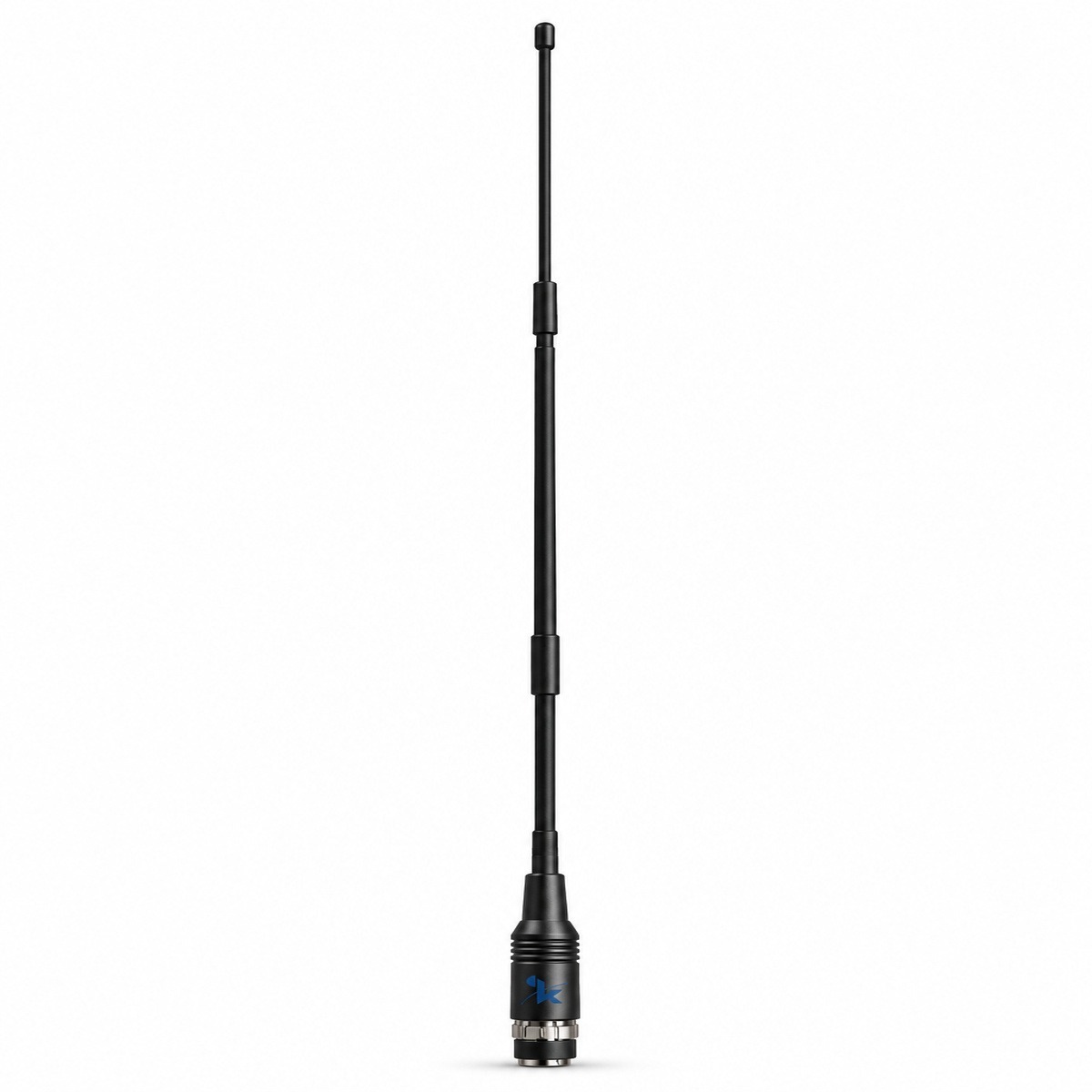

KADAMM AH-27/88 — антенна для носимой радиостанции диапазона 27–88 МГц. Антенна носимой радиостанции — штырь или спираль на разъёме рации. Её «земля» — корпус радиостанции и рука оператора, поэтому усиление ниже, чем у стационарной антенны, а дальность сильнее зависит от того, как держат рацию.
Короткая спиральная антенна удобнее в работе, но длинный штырь при той же частоте излучает эффективнее. Частоты антенны должны совпадать с каналами радиостанции — антенна чужого диапазона заметно сокращает дальность.
Для ориентира: четвертьволновый штырь на 27 МГц имеет длину около 278 см. Укороченные спиральные антенны того же диапазона в несколько раз короче, но уже по полосе и немного уступают полноразмерному штырю по дальности.
Разъём антенны — BNC, SMA, TNC, FME: он должен совпадать с гнездом радиостанции; переходники на носимой рации нежелательны — они расшатываются и увеличивают потери.
Разъём — BNC, SMA, TNC, FME. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM

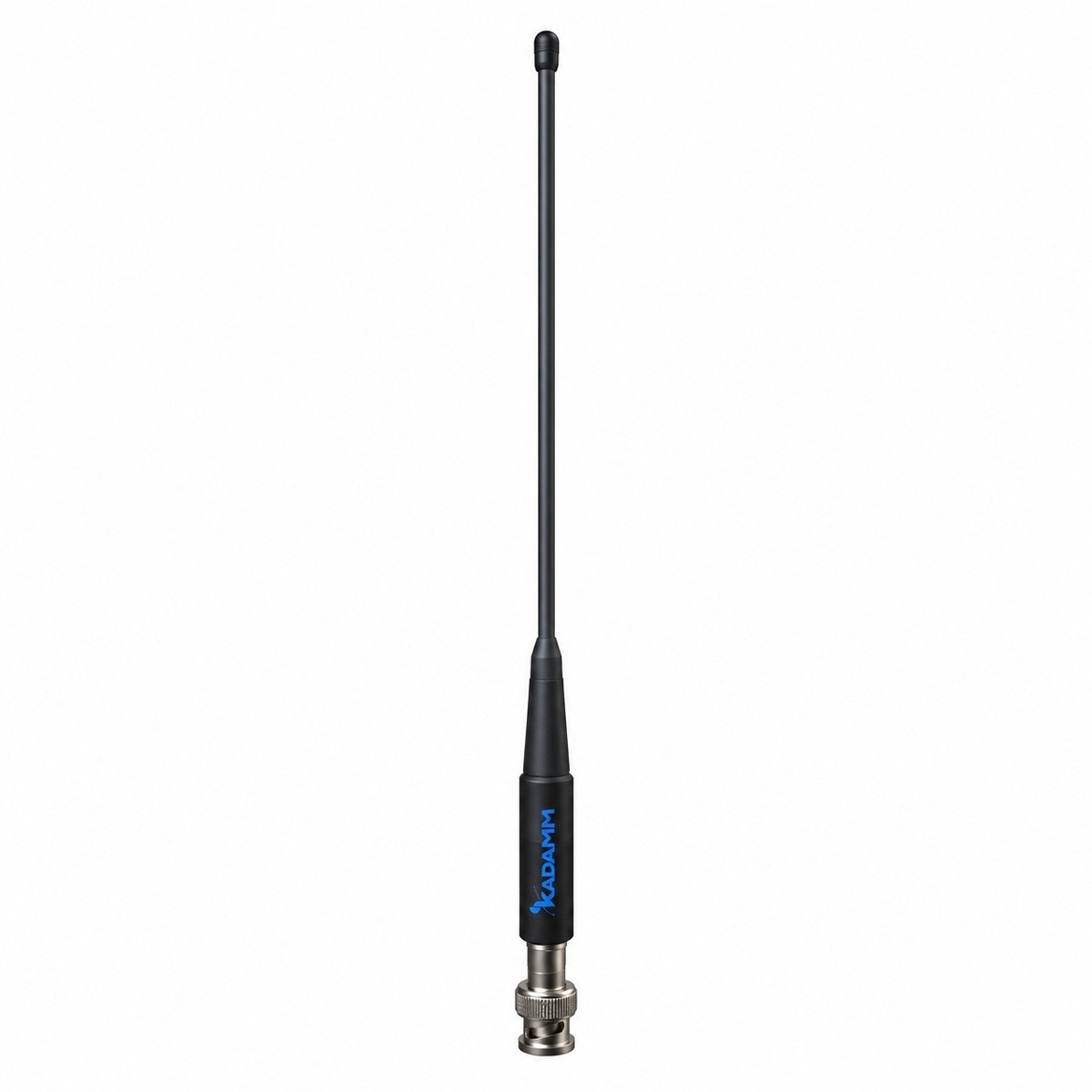

- Полосы 27 и 64–88 МГц, у AH-23002 — 229–231 МГц
- Разъём BNC, SMA, TNC, FME, у AH-23002 — TNC или SMA
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 27 и 64–88 МГц, у AH-15002-2 — 134–173 МГц
- Разъём BNC, SMA, TNC, FME, у AH-15002-2 — BNC
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 27 и 64–88 МГц, у AH-35002-2 — 380–410 МГц
- Разъём BNC, SMA, TNC, FME, у AH-35002-2 — BNC или SMA
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AH-27/88 с запасом по краям.
Значение AH-27/88 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AH-27/88 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | штыревая антенна на антенный разъём носимой радиостанции |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | КСВН | Исполнение |
|---|---|---|---|---|---|---|
| KADAMM AH-02702 | 27 МГц | 2,0 дБи | BNC или SMA (вилка) | 250 мм | уточняйте у менеджера | гибкая |
| KADAMM AH-02735 | 27 МГц | 3,52 дБи | BNC или TNC | 540 мм | уточняйте у менеджера | телескопическая |
| KADAMM AH-06425 | 64–74 МГц | 2,52 дБи | FME | 480 мм | уточняйте у менеджера | — |
| KADAMM AH-06618 | 66–88 МГц | 1,8 дБи | SMA (вилка) | 213 мм | менее 1,5 | — |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AH-27/88 в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание AH-27/88.
- IEC 61169-8 — документ, на который ссылается техническое описание AH-27/88.
- IEC 61169-17 — документ, на который ссылается техническое описание AH-27/88.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AH-27/88 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 1,8 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 1,8 = 41,8 дБм, то есть около 15 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 27 МГц (середина полосы 27–27 МГц): L = 32,45 + 20·lg 27 + 20·lg 1 = 61,1 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 41,8 − 61,1 = −19,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны для раций применяют на носимых радиостанциях служб безопасности, охраны, производства и транспорта.
Перед заказом KADAMM AH-27/88 сверьте с проектом:
- Частоты оборудования — внутри 27 и 64–88 МГц
- Разъёмы — BNC, SMA, TNC, FME
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание AH-27/88 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AH-27/88 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AH-27/88 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AH-27/88 | KADAMM AH-23002 | KADAMM AH-15002-2 | KADAMM AH-35002-2 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 27 и 64–88 МГц | 229–231 МГц | 134–173 МГц | 380–410 МГц |
| Усиление | 1,8–3,52 дБи | 2 дБи | 1,8–2 | 1,8–2 |
| Поляризация | — | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | — | — | 120–200 мм | 12–350 мм |
| Масса | — | 0,015–0,07 кг | 0,03–0,045 кг | 0,009–0,07 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
