Антенна для носимой радиостанции: 200–290 МГц, усиление 2 дБи.
Что представляет собой антенна

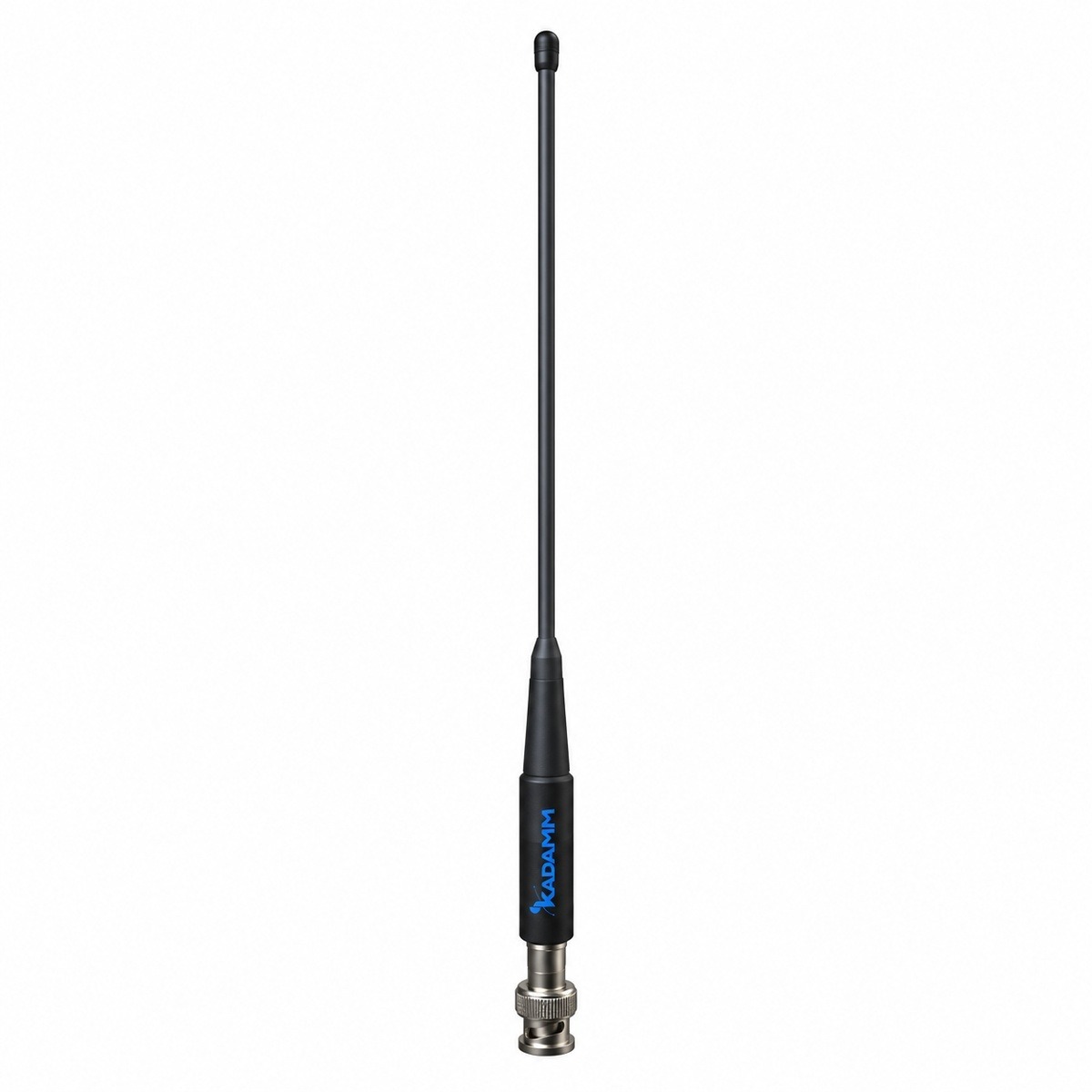

KADAMM AH-23002 — антенна для носимой радиостанции диапазона 200–290 МГц. Антенна носимой радиостанции — штырь или спираль на разъёме рации. Её «земля» — корпус радиостанции и рука оператора, поэтому усиление ниже, чем у стационарной антенны, а дальность сильнее зависит от того, как держат рацию.
Короткая спиральная антенна удобнее в работе, но длинный штырь при той же частоте излучает эффективнее. Частоты антенны должны совпадать с каналами радиостанции — антенна чужого диапазона заметно сокращает дальность.
Для ориентира: четвертьволновый штырь на 200 МГц имеет длину около 38 см. Укороченные спиральные антенны того же диапазона в несколько раз короче, но уже по полосе и немного уступают полноразмерному штырю по дальности.
Разъём антенны — TNC / SMA: он должен совпадать с гнездом радиостанции; переходники на носимой рации нежелательны — они расшатываются и увеличивают потери.
Электрические параметры тракта: КСВН не более 2; допустимая мощность 25 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: масса 0,015–0,07 кг.
Разъём — TNC / SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 200–290 МГц, у AH-27/88 — 27 и 64–88 МГц
- Разъём TNC или SMA, у AH-27/88 — BNC, SMA, TNC, FME
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 200–290 МГц, у AH-15002 — 136–174 МГц
- Разъём TNC или SMA, у AH-15002 — UHF
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 200–290 МГц, у AH-150T — 136–174 МГц
- Разъём TNC или SMA, у AH-150T — BNC, TNC, SMA
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AH-23002 с запасом по краям.
Значение AH-23002 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AH-23002 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AH-23002.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | 2 |
| Поляризация | Вертикальная |
| КСВН | ≤2 |
| Максимальная мощность на порт | 25 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,015–0,07 кг |
Исполнения
| Артикул | Диапазон частот, МГц | Разъём | Масса, кг |
|---|---|---|---|
| KADAMM AH-23002 | 229–231 | розетка TNC или по заказу | 0,07 |
| KADAMM AH-23002-2 | 200–290 | вилка TNC или вилка BNC | 0,032 |
| KADAMM AH-23002-3 | 200–290 | вилка TNC | 0,02 |
| KADAMM AH-23002-4 | 230–235 | розетка SMA | 0,015 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AH-23002 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AH-23002 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2 = 42 дБм, то есть около 16 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 245 МГц (середина полосы 200–290 МГц): L = 32,45 + 20·lg 245 + 20·lg 1 = 80,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42 − 80,2 = −38,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны для раций применяют на носимых радиостанциях служб безопасности, охраны, производства и транспорта.
Перед заказом KADAMM AH-23002 сверьте с проектом:
- Частоты оборудования — внутри 200–290 МГц
- Мощность на порт — не выше 25 Вт
- Разъёмы — TNC или SMA
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
Комплект поставки
- Антенна КАДАММ AH-23002
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание AH-23002 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AH-23002 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AH-23002 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AH-23002 | KADAMM AH-27/88 | KADAMM AH-15002 | KADAMM AH-150T |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 200–290 МГц | 27 и 64–88 МГц | 136–174 МГц | 136–174 МГц |
| Усиление | 2 дБи | 1,8–3,52 дБи | 2 дБи | 2–3,5 дБи |
| Луч по горизонтали | — | — | 360° | — |
| Поляризация | Вертикальная | — | Вертикальная | — |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | — | — | Ø21 × (500 ± 5) мм | — |
| Масса | 0,015–0,07 кг | — | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
