Антенна для носимой радиостанции: 134–173 МГц, усиление 1,8–2 дБи.
Что представляет собой антенна

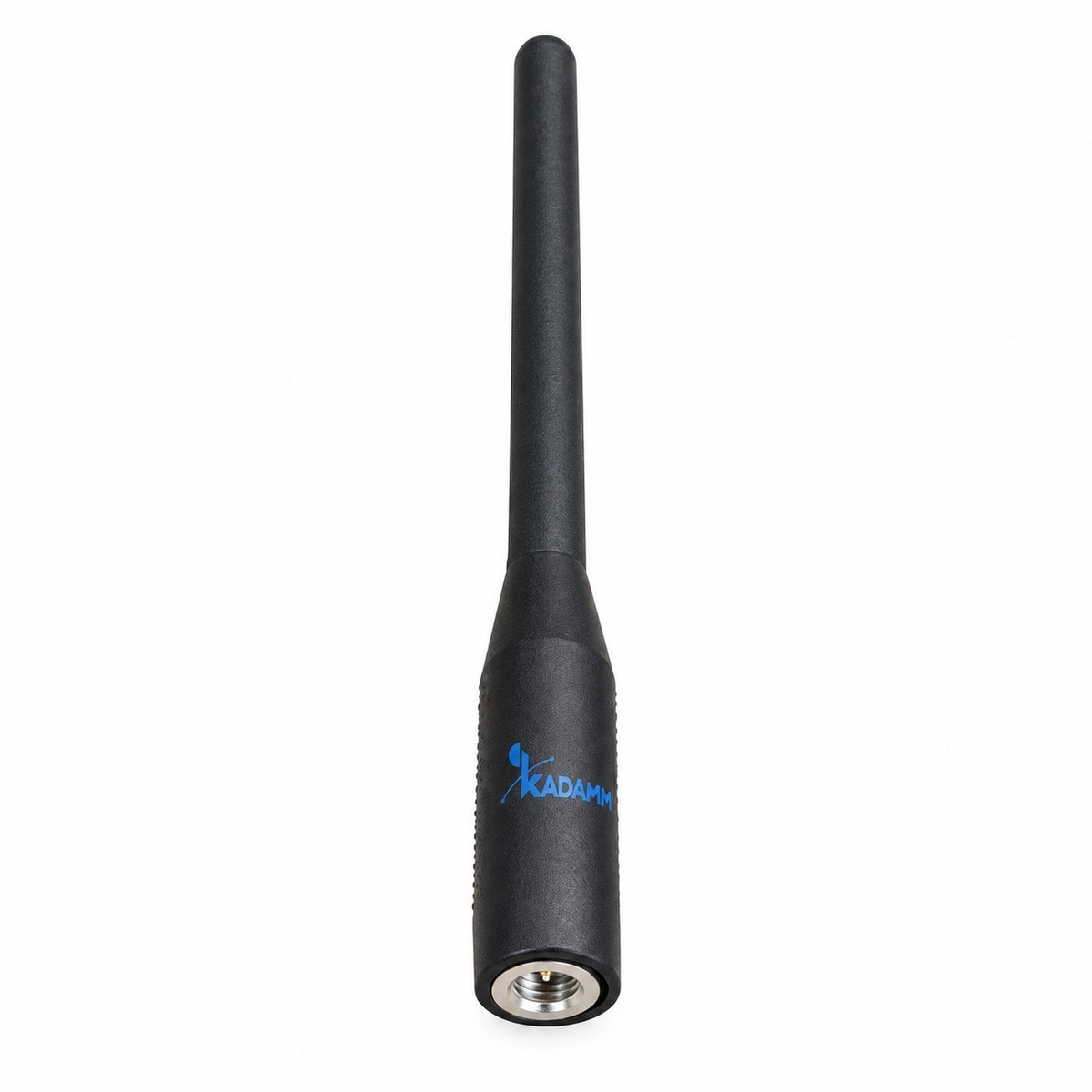

KADAMM AH-15002-2 — антенна для носимой радиостанции диапазона 134–173 МГц. Антенна носимой радиостанции — штырь или спираль на разъёме рации. Её «земля» — корпус радиостанции и рука оператора, поэтому усиление ниже, чем у стационарной антенны, а дальность сильнее зависит от того, как держат рацию.
Короткая спиральная антенна удобнее в работе, но длинный штырь при той же частоте излучает эффективнее. Частоты антенны должны совпадать с каналами радиостанции — антенна чужого диапазона заметно сокращает дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2; допустимая мощность 30 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 120–200 мм; масса 0,03–0,045 кг.
Разъём — BNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 134–173 МГц, у AH-15002 — 136–174 МГц
- Разъём BNC, у AH-15002 — UHF
- Габариты 120–200 мм, у AH-15002 — Ø21 × (500 ± 5) мм
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 134–173 МГц, у AH-15015 — 156–162 МГц
- Усиление 1,8–2, у AH-15015 — 1,5 дБи (больше на 0,3 дБ)
- Разъём BNC, у AH-15015 — SMA
- Габариты 120–200 мм, у AH-15015 — 1500 мм
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 134–173 МГц, у AH-35002-2 — 380–410 МГц
- Разъём BNC, у AH-35002-2 — BNC или SMA
- Габариты 120–200 мм, у AH-35002-2 — 12–350 мм
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AH-15002-2 с запасом по краям.
Значение AH-15002-2 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AH-15002-2 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AH-15002-2.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–173 МГц |
| Коэффициент усиления, дБи | 1,8–2 |
| Поляризация | Вертикальная |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 30 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | 120–200 мм |
| Масса антенны | 0,03–0,045 кг |
Исполнения
| Артикул | Усиление, дБи | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|
| KADAMM AH-15002-2 | 1,8 | BNC или TNC | 120 | 0,045 |
| KADAMM AH-15002-3 | 2 | вилка BNC или вилка TNC | 200 | 0,03 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AH-15002-2 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AH-15002-2 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 1,8 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 1,8 = 41,8 дБм, то есть около 15 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 154 МГц (середина полосы 134–173 МГц): L = 32,45 + 20·lg 154 + 20·lg 1 = 76,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 41,8 − 76,2 = −34,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны для раций применяют на носимых радиостанциях служб безопасности, охраны, производства и транспорта.
Сети и службы в полосах AH-15002-2:
Перед заказом KADAMM AH-15002-2 сверьте с проектом:
- Частоты оборудования — внутри 134–173 МГц
- Мощность на порт — не выше 30 Вт
- Разъёмы — BNC
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
Комплект поставки
- Антенна КАДАММ AH-15002-2
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание AH-15002-2 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AH-15002-2 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AH-15002-2 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AH-15002-2 | KADAMM AH-15002 | KADAMM AH-15015 | KADAMM AH-35002-2 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 134–173 МГц | 136–174 МГц | 156–162 МГц | 380–410 МГц |
| Усиление | 1,8–2 | 2 дБи | 1,5 дБи | 1,8–2 |
| Луч по горизонтали | — | 360° | — | — |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 120–200 мм | Ø21 × (500 ± 5) мм | 1500 мм | 12–350 мм |
| Масса | 0,03–0,045 кг | — | 0,03 кг | 0,009–0,07 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
