Антенна для носимой радиостанции: 136–174 МГц, усиление 2–3,5 дБи.
Что представляет собой антенна

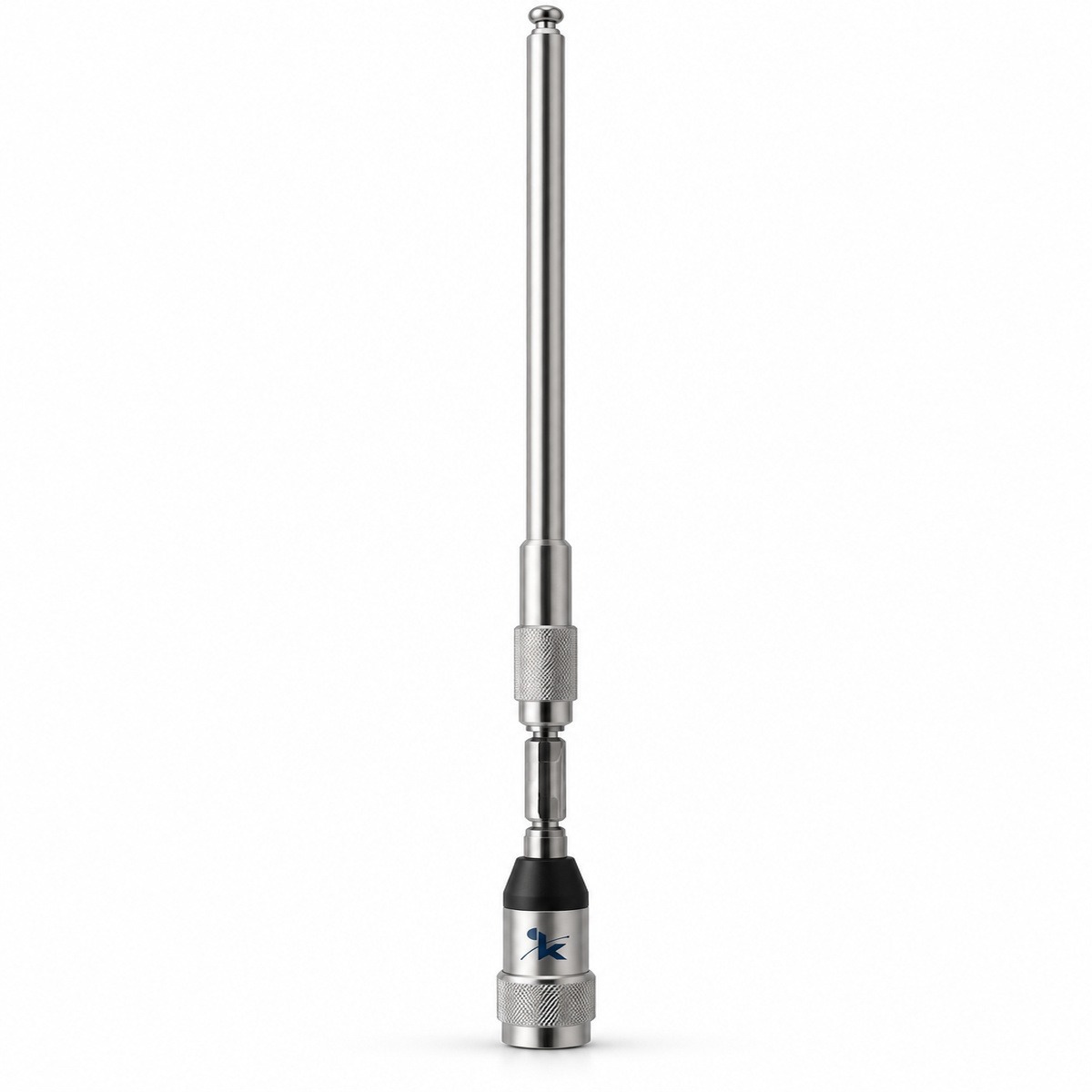

KADAMM AH-150T — антенна для носимой радиостанции диапазона 136–174 МГц. Антенна носимой радиостанции — штырь или спираль на разъёме рации. Её «земля» — корпус радиостанции и рука оператора, поэтому усиление ниже, чем у стационарной антенны, а дальность сильнее зависит от того, как держат рацию.
Короткая спиральная антенна удобнее в работе, но длинный штырь при той же частоте излучает эффективнее. Частоты антенны должны совпадать с каналами радиостанции — антенна чужого диапазона заметно сокращает дальность.
Для ориентира: четвертьволновый штырь на 136 МГц имеет длину около 55 см. Укороченные спиральные антенны того же диапазона в несколько раз короче, но уже по полосе и немного уступают полноразмерному штырю по дальности.
Разъём антенны — BNC, TNC, SMA: он должен совпадать с гнездом радиостанции; переходники на носимой рации нежелательны — они расшатываются и увеличивают потери.
Разъём — BNC, TNC, SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Разъём BNC, TNC, SMA, у AH-15002 — UHF
Между AH-150T и AH-15002 решают габариты, масса и способ крепления на конкретной опоре.

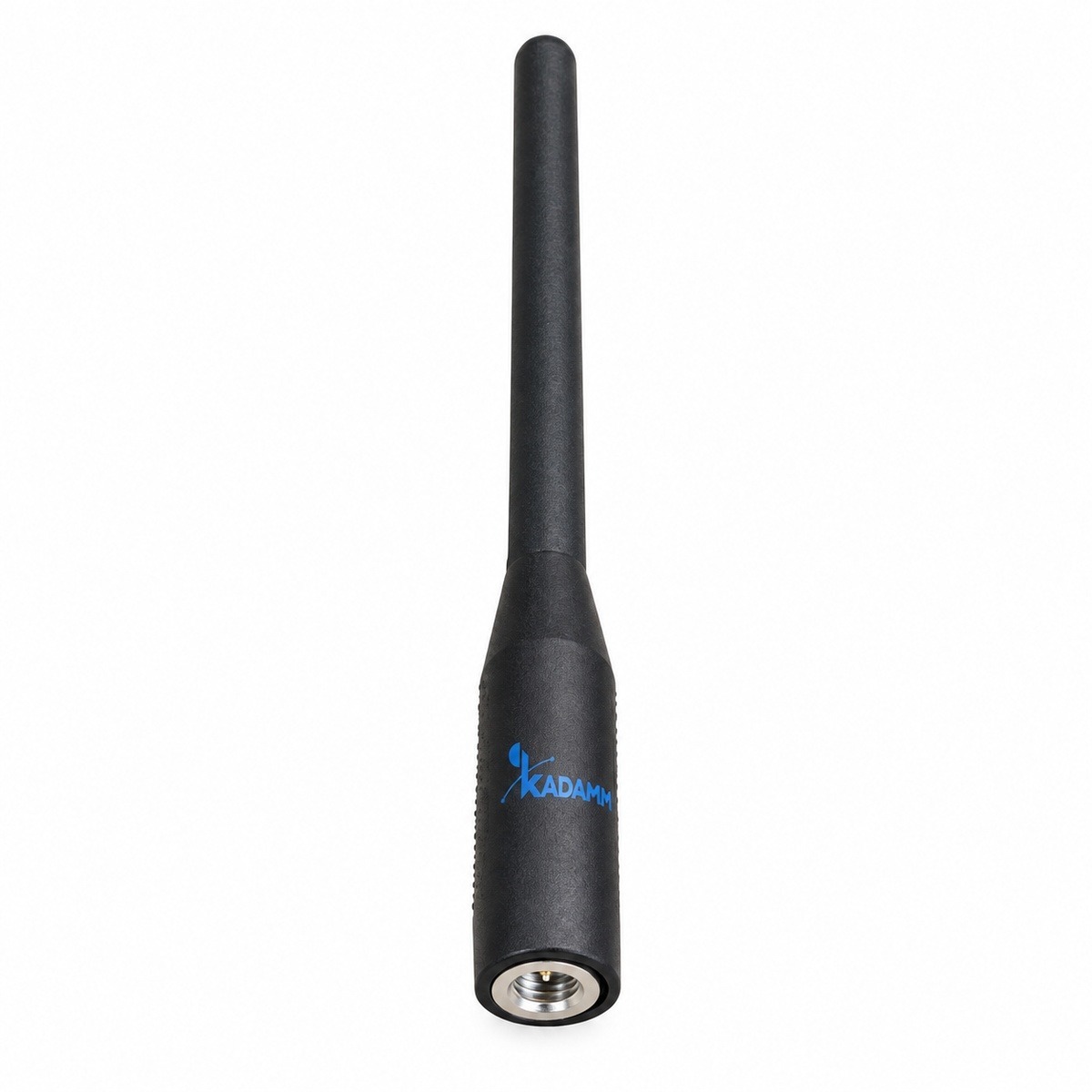

- Полосы 136–174 МГц, у AH-15002-2 — 134–173 МГц
- Разъём BNC, TNC, SMA, у AH-15002-2 — BNC
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

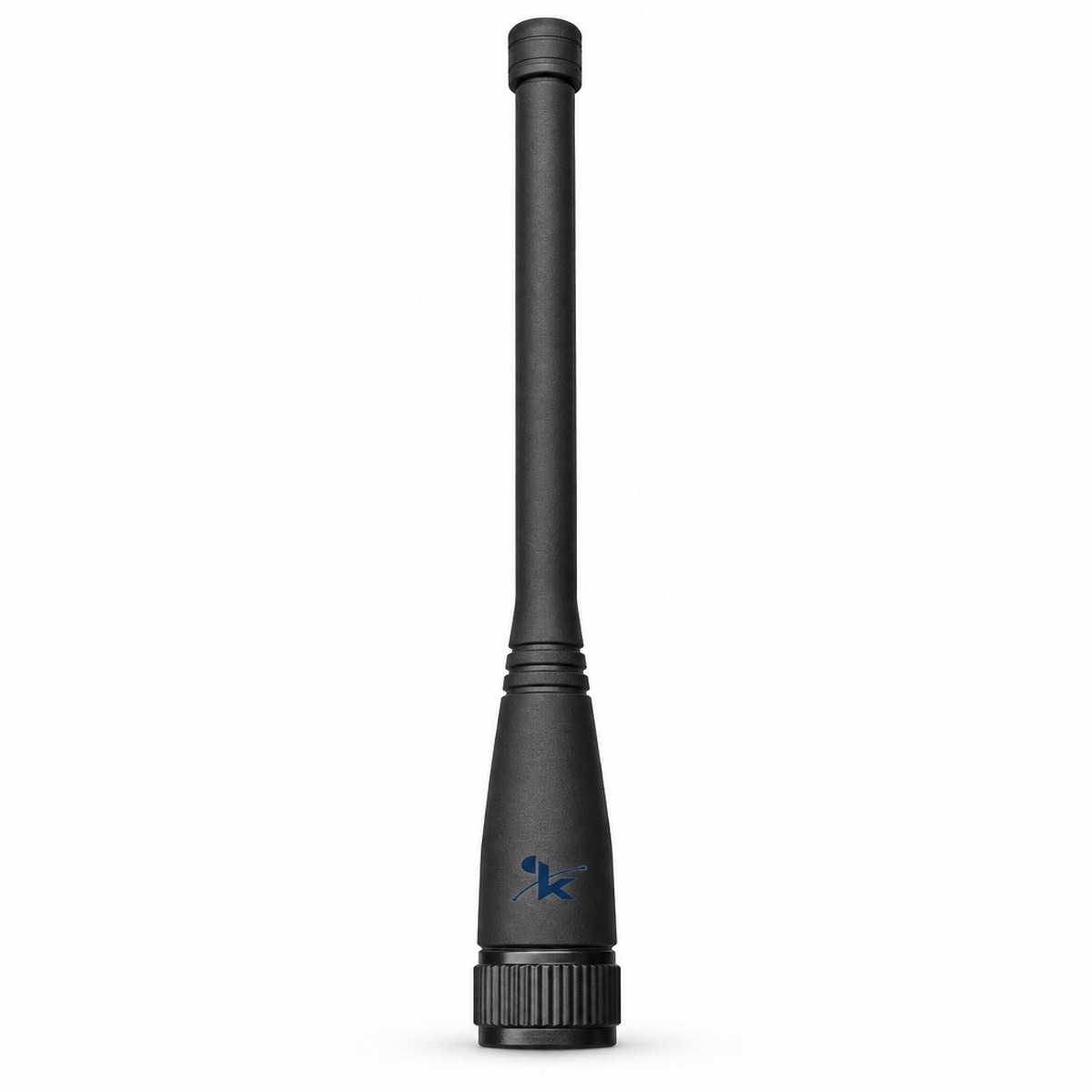

- Полосы 136–174 МГц, у AH-150 — 130–175 МГц
- Разъём BNC, TNC, SMA, у AH-150 — по исполнению
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AH-150T с запасом по краям.
Значение AH-150T по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | уточняйте у менеджера |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | штыревая антенна на антенный разъём носимой радиостанции |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | Исполнение |
|---|---|---|---|---|---|
| KADAMM AH-15002T-1 | 136–174 МГц | 2,0 дБи | BNC (вилка) | 190 / 1050 мм (сложена / разложена) | телескопическая |
| KADAMM AH-15025T-1 | 136–174 МГц | 2,5 дБи | TNC | 170 / 450 мм (сложена / разложена) | телескопическая |
| KADAMM AH-15025T-2 | 136–174 МГц | 2,5 дБи | SMA (розетка) | 170 / 600 мм (сложена / разложена) | телескопическая |
| KADAMM AH-15035T-1 | 136–174 МГц | 3,5 дБи | BNC (вилка) | 190 / 1150 мм (сложена / разложена) | телескопическая |
| KADAMM AH-15035T-2 | 136–174 МГц | 3,5 дБи | BNC (вилка) | 220 / 1100 мм (сложена / разложена) | телескопическая |
| KADAMM AH-15035T-3 | 136–174 МГц | 3,5 дБи | BNC (вилка) | 200 / 900 мм (сложена / разложена) | телескопическая |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AH-150T в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание AH-150T.
- IEC 61169-8 — документ, на который ссылается техническое описание AH-150T.
- IEC 61169-17 — документ, на который ссылается техническое описание AH-150T.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AH-150T подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2 = 42 дБм, то есть около 16 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 155 МГц (середина полосы 136–174 МГц): L = 32,45 + 20·lg 155 + 20·lg 1 = 76,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42 − 76,3 = −34,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны для раций применяют на носимых радиостанциях служб безопасности, охраны, производства и транспорта.
Сети и службы в полосах AH-150T:
Перед заказом KADAMM AH-150T сверьте с проектом:
- Частоты оборудования — внутри 136–174 МГц
- Разъёмы — BNC, TNC, SMA
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание AH-150T и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AH-150T и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AH-150T пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AH-150T | KADAMM AH-15002 | KADAMM AH-15002-2 | KADAMM AH-150 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 136–174 МГц | 136–174 МГц | 134–173 МГц | 130–175 МГц |
| Усиление | 2–3,5 дБи | 2 дБи | 1,8–2 | 1,8–2,5 дБи |
| Луч по горизонтали | — | 360° | — | — |
| Поляризация | — | Вертикальная | Вертикальная | — |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | — | Ø21 × (500 ± 5) мм | 120–200 мм | — |
| Масса | — | — | 0,03–0,045 кг | — |
| Страница | Эта модель | Открыть | Открыть | — |
Вопросы и ответы
