Диэлектрические стержневые антенны KADAMM (КАДАММ) серии АДС: дают направленный луч при малом поперечном размере.
О серии
KADAMM АДС — диэлектрические стержневые антенны производства KADAMM (КАДАММ).
В серии 1 исполнение, общий охват частот — 8,8 – 8,9 ГГц.
Измерительные и специальные антенны KADAMM служат в антенных измерениях, испытаниях на электромагнитную совместимость, радиомониторинге и радиолокации. Для них важна не только рабочая полоса, но и повторяемость параметров: по известному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля.
Диэлектрическая стержневая антенна излучает вдоль стержня и даёт направленный луч при малом поперечном размере.
Принцип работы

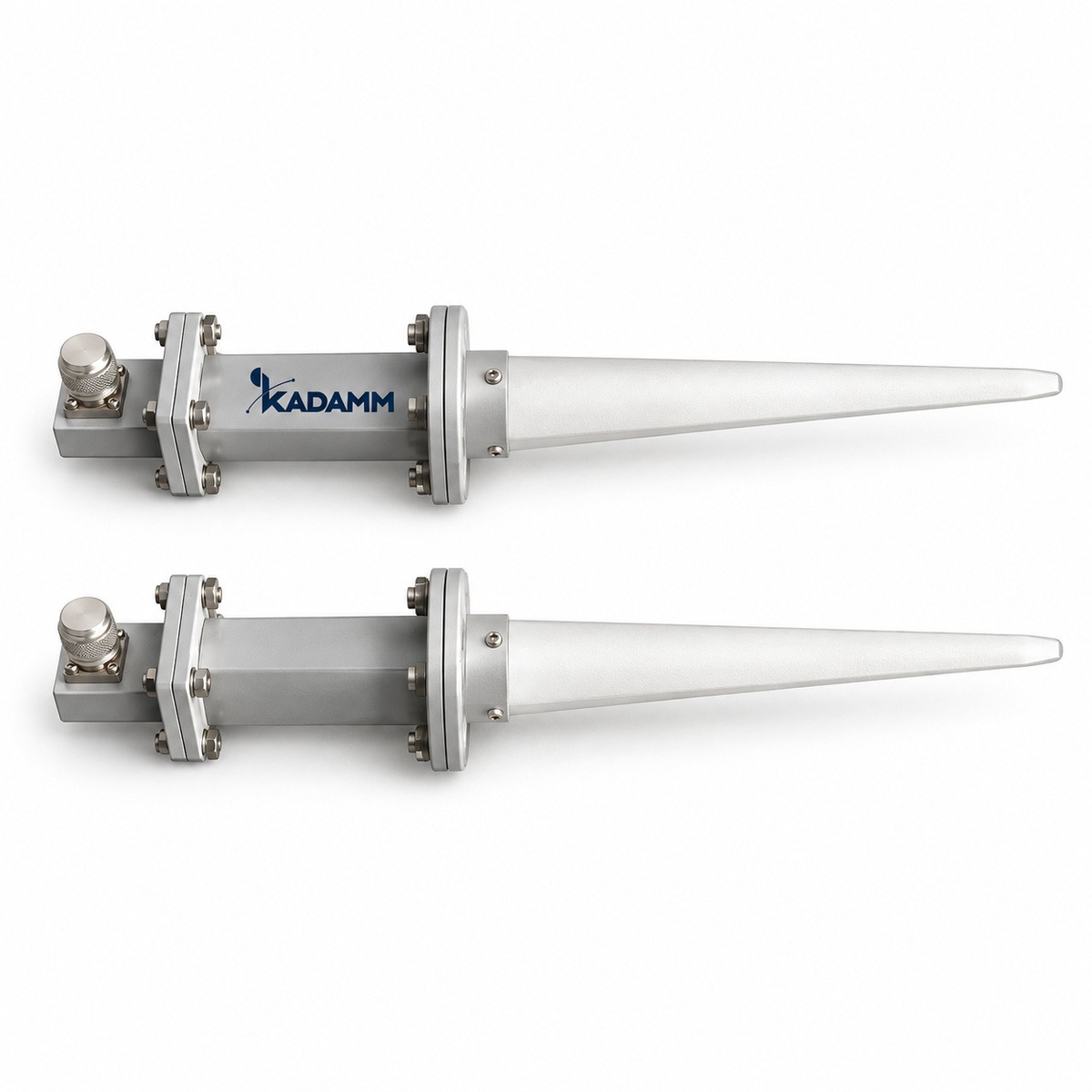

Антенна KADAMM АДС — диэлектрический стержень, возбуждаемый от волновода: волна бежит вдоль стержня и излучается с его торца направленным лучом.
Ключевые особенности
1 исполнение, 1 рабочая полоса.
Технические характеристики серии
Сводка по всем исполнениям KADAMM АДС: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Диапазон частот, ГГц | 8,8-8,9 |
| Коэффициент усиления, дБи | более 14 |
| КСВН, не более | 2 |
| Рабочая полоса, МГц | 100 |
| Ширина луча, ° | 36–42 |
| Длина, мм | 328 |
Как читать характеристики
Таблица исполнений
Все 1 исполнение серии АДС с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул |
|---|
| KADAMM АДС-8800/8900-14 |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии АДС и что из этого следует для монтажа.
Применение
Измерительные антенны применяют в лабораториях антенных измерений, на полигонах, при испытаниях на ЭМС, в радиомониторинге и калибровке радиолокаторов.
Все исполнения АДС работают на участке ниже 1 ГГц.
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM АДС входят:
Техническое описание серии АДС — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АДС или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
- ГОСТ 24375-80
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM АДС | Диэлектрические стержневые антенны | 8,8 – 8,9 ГГц | 1 | — |
| KADAMM АЭВ-П | Эталонные дипольные антенны-вибраторы полуволновые | 300 МГц – 2 ГГц | 5 | N |
| KADAMM АЭВ-ПТ | Эталонные дипольные антенны-вибраторы петлевые | 30 МГц – 1 ГГц | 4 | N |
| KADAMM АЭВ-ДП | Эталонные дипольные антенны-вибраторы двойные полуволновые | 30 МГц – 1 ГГц | 4 | N |
| KADAMM АЭВ-Я | Эталонные антенны Яги трёхэлементные | 30 МГц – 1 ГГц | 4 | N |
Когда брать соседнюю серию: нужны дипольные измерительные антенны — KADAMM АЭВ-П.
