KADAMM AD-400-6 — дипольная антенна 406–512 МГц (433 МГц), 8,15–11,15 дБи

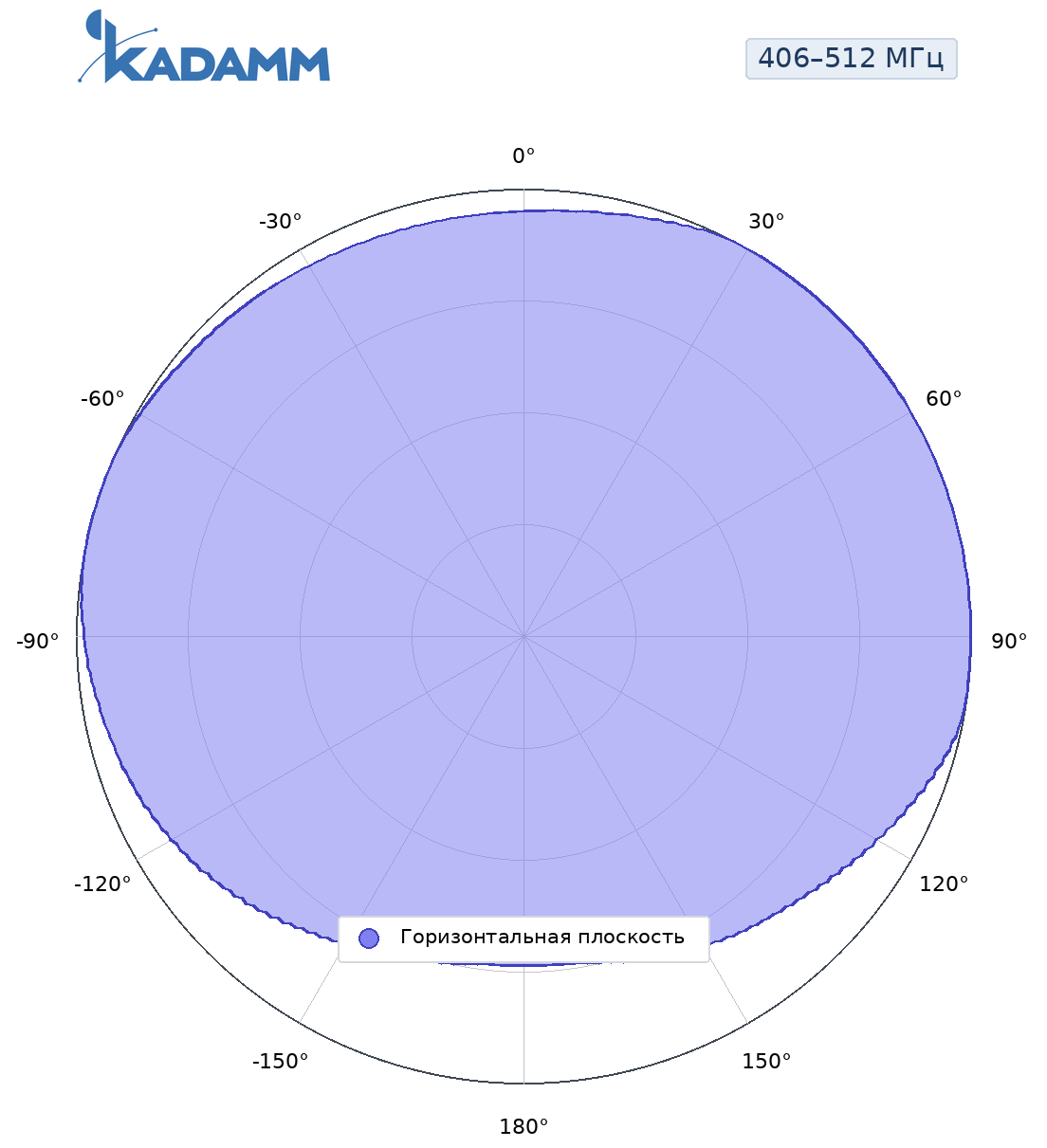

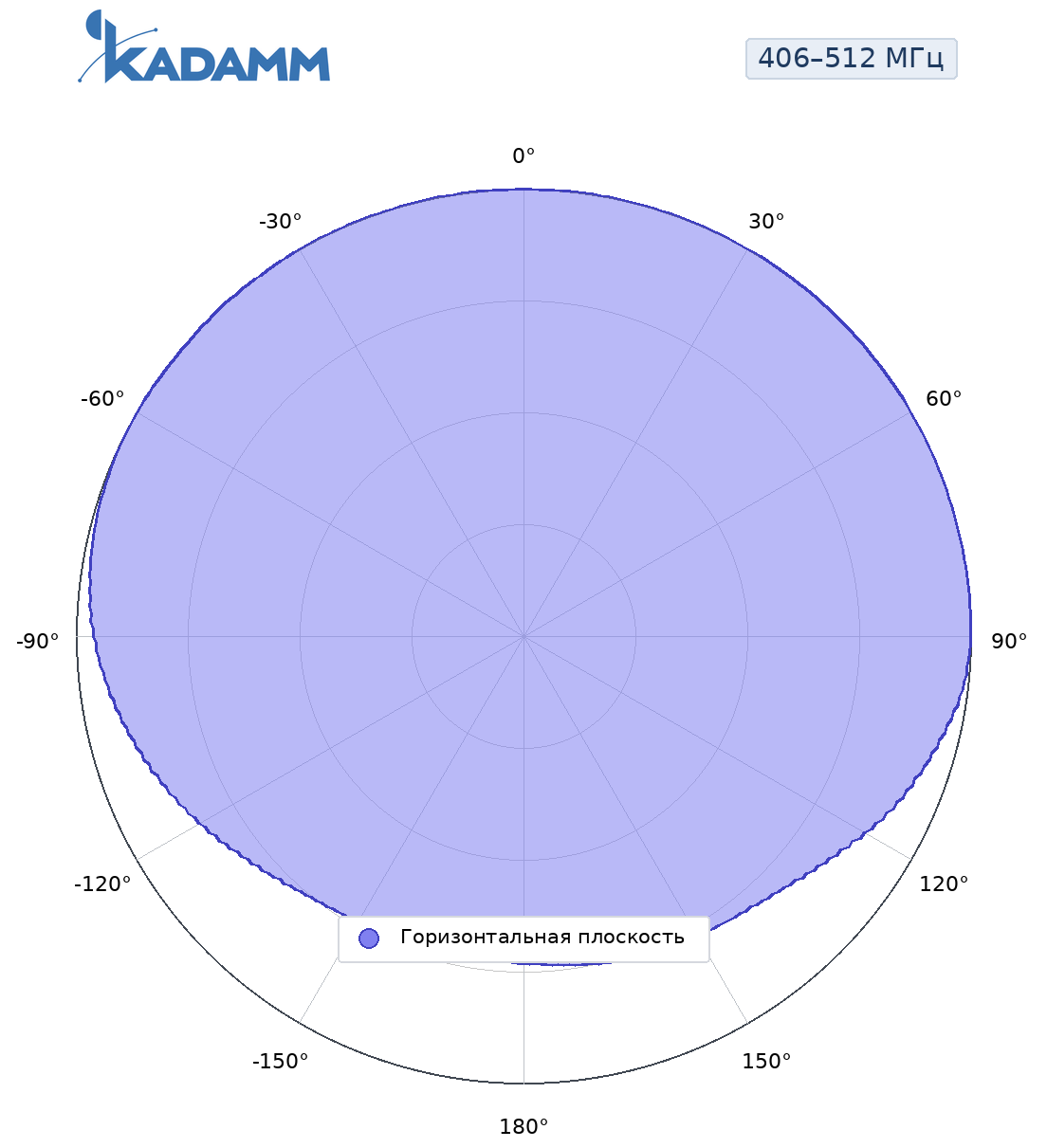

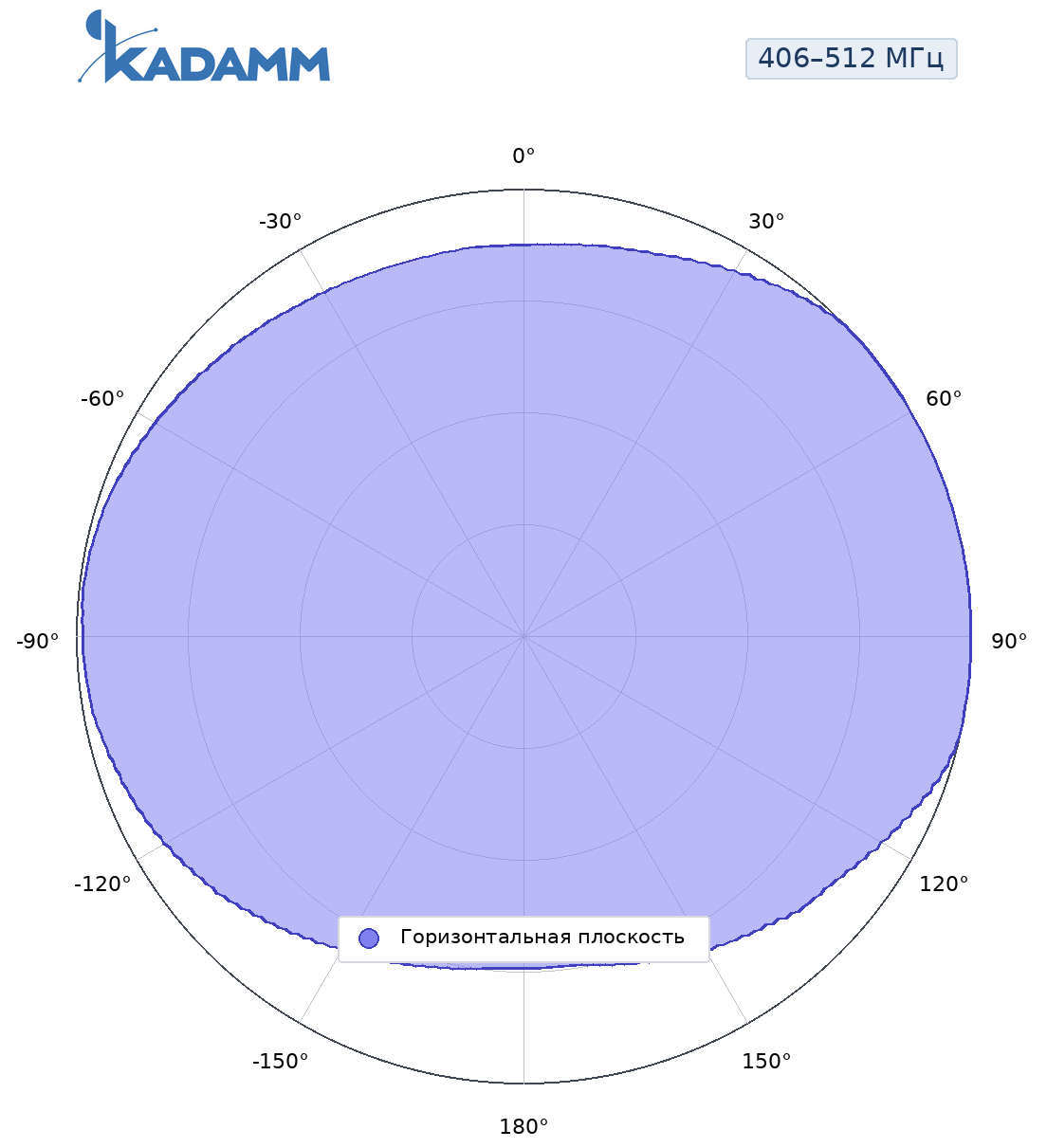

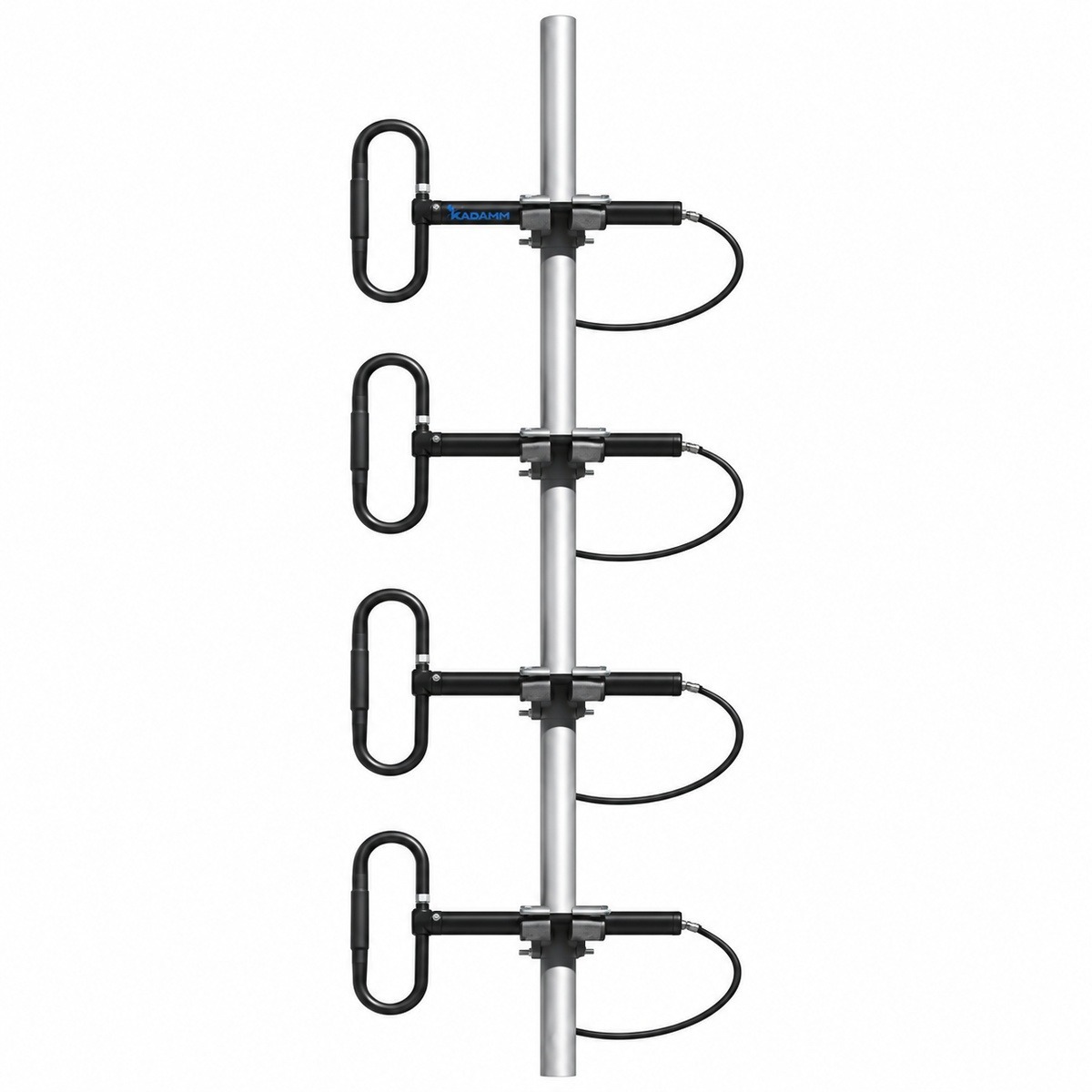

KADAMM AD-400-6 — дипольная антенна для стационарной радиостанции для стационарной радиосвязи в диапазоне 406–512 МГц. Антенна собрана из нескольких петлевых (складных) полуволновых диполей, закреплённых на общей мачте и запитанных от одного входа через распределительный фидер: сигналы излучателей складываются в фазе, и антенна даёт заметно большее усиление, чем одиночный диполь или штырь. Её ставят на базовые станции, ретрансляторы и диспетчерские пункты, где от усиления и высоты подвеса зависит радиус уверенной связи.

Петлевой диполь — это полуволновой вибратор, сложенный в узкую рамку. По сравнению с обычным диполем у него выше входное сопротивление и шире полоса согласования, поэтому решётка из таких элементов хорошо держит КСВН по всему рабочему диапазону, а замкнутая рамка механически прочнее и лучше переносит ветер и обледенение.

Конструктивно антенна стационарная: длина — 2610 × 330 мм; масса — 11,5 кг; разъём входа — 7/16 DIN, розетка, или N, розетка (IEC 61169-4); допустимая мощность — до 300 Вт. Вес и длину антенны учитывают при расчёте мачты и ветровой нагрузки, а кабель от разъёма закрепляют вдоль опоры, чтобы его вес не ложился на соединитель.

Антенна рассчитана на тракт 50 Ом, КСВН по диапазону — не более 1,5. Поляризация вертикальная — стандарт для наземной подвижной радиосвязи: носимые и автомобильные радиостанции тоже работают с вертикальными антеннами, поэтому потерь на рассогласование поляризаций нет.

Дальность связи в диапазоне 406–512 МГц определяется прежде всего высотой подвеса и рельефом: сигнал УКВ распространяется в пределах прямой видимости, поэтому подъём антенны на несколько метров часто даёт больше, чем замена радиостанции. Потери в кабеле на этих частотах сравнительно невелики, и даже на высоких мачтах можно обойтись фидером умеренной толщины.

• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у AD-400-6 — 7/16 DIN, розетка, или N, розетка (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы AD-400-6 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AD-400-6 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AD-400-6 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 8,15 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 8,15 = 48,1 дБм, то есть около 65 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 459 МГц (середина полосы 406–512 МГц): L = 32,45 + 20·lg 459 + 20·lg 1 = 85,7 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 48,1 − 85,7 = −37,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

AD-400-6 ставят там, где нужна стационарная УКВ-радиосвязь с большим радиусом: базовые станции и ретрансляторы диспетчерских сетей транспорта, энергетики, коммунальных и добывающих предприятий, служб экстренного реагирования, речных и морских портов. Антенна работает с носимыми и автомобильными радиостанциями своего диапазона и с ретрансляторами, к которым они привязаны.

Сети и службы в полосах AD-400-6:

Перед заказом KADAMM AD-400-6 сверьте с проектом:

• Частоты оборудования — внутри 406–512 МГц
• Мощность на порт — не выше 300 Вт
• Разъёмы — 1×7-16 DIN
• Опора и крепление — на трубу Ø50–60 мм
• Климат площадки — в пределах −40…+70 °C

• Крепление AD-400-6 — на трубу Ø50–60 мм.
• AD-400-6 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — 7/16 DIN, розетка, или N, розетка (IEC 61169-4), выведены снизу.
• После затяжки соединения AD-400-6 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление AD-400-6 включают в контур заземления и молниезащиты опоры по проекту.
