Чип-антенны SMD Wi-Fi: 2400–2500 / 5150–7125 МГц.
Что представляет собой антенна

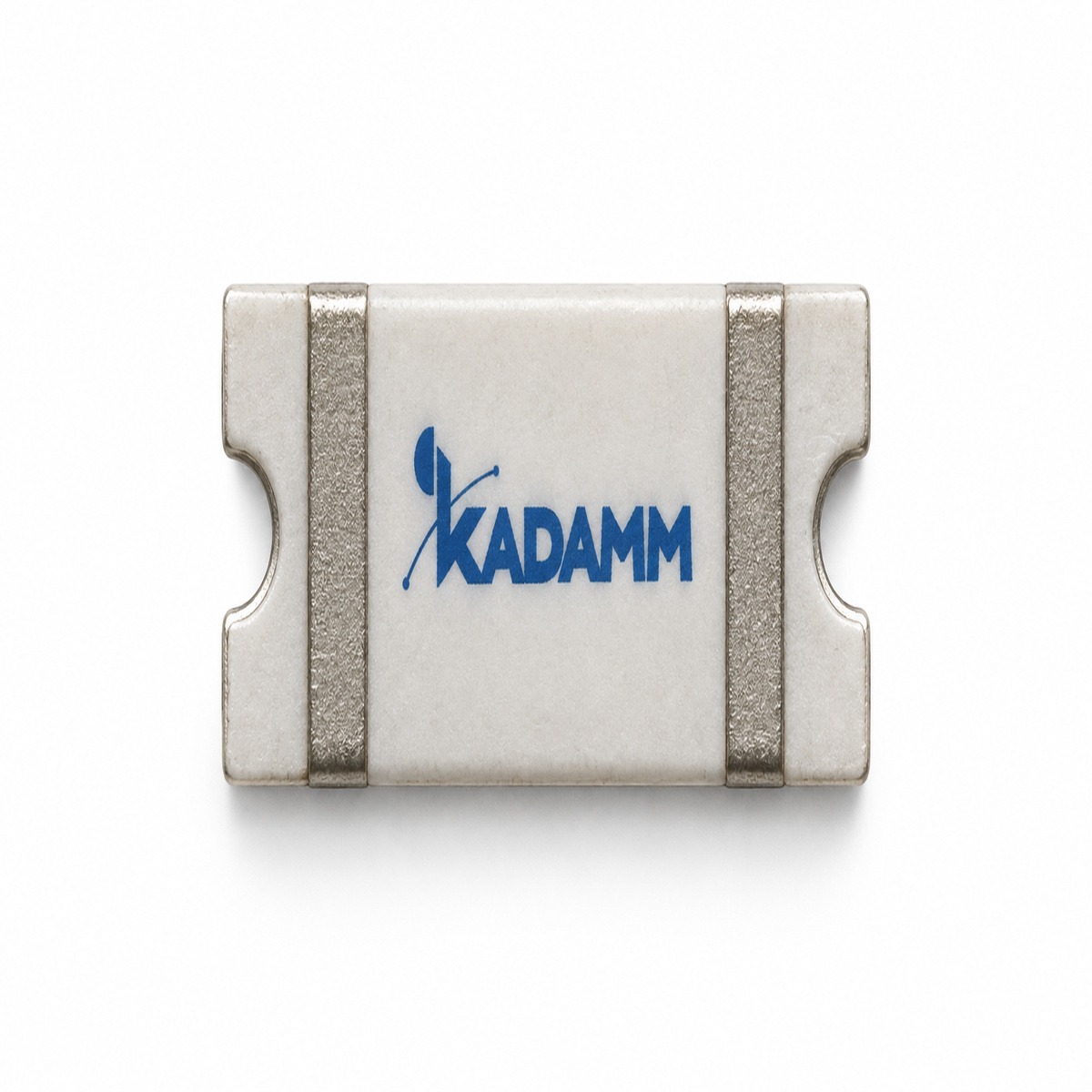

KADAMM ACH-2458 — встраиваемая антенна Wi-Fi, которая ставится внутрь корпуса устройства. Диапазоны Wi-Fi — 2,4, 5 и 6 ГГц; полосы антенны — 2400–2500 / 5150–7125 МГц.
Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому двухдиапазонная антенна закрывает обе задачи сразу: дальность и проникновение на 2,4 ГГц, скорость на 5 ГГц.
Характеристики встраиваемой антенны зависят от изделия: размера «земли» на плате, расстояния до металлических деталей, экранов и аккумулятора. Поэтому место установки выбирают по рекомендациям и проверяют согласование уже в готовом корпусе.
Чем отличается от похожих моделей KADAMM
- Полосы 2400–2500 и 5150–7125 МГц, у ACH-UWB — 3000–9000 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 2400–2500 и 5150–7125 МГц, у ACH-24 — 2400–2500 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 2400–2500 и 5150–7125 МГц, у AFP-24-100 — 2400–2500 и 5150–5850 МГц
- Габариты по исполнению (см. таблицу «Исполнения»), у AFP-24-100 — по исполнению
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы

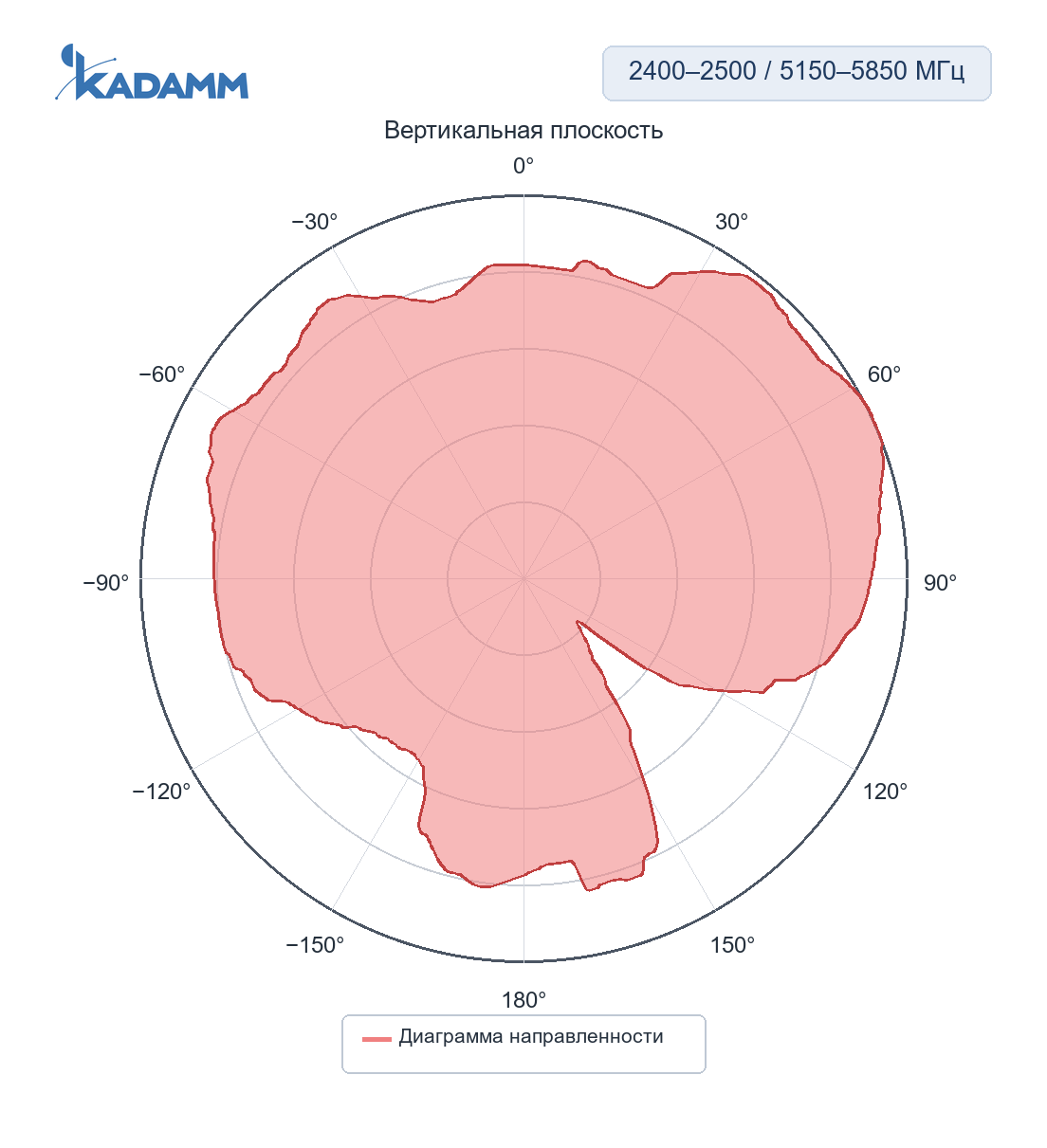

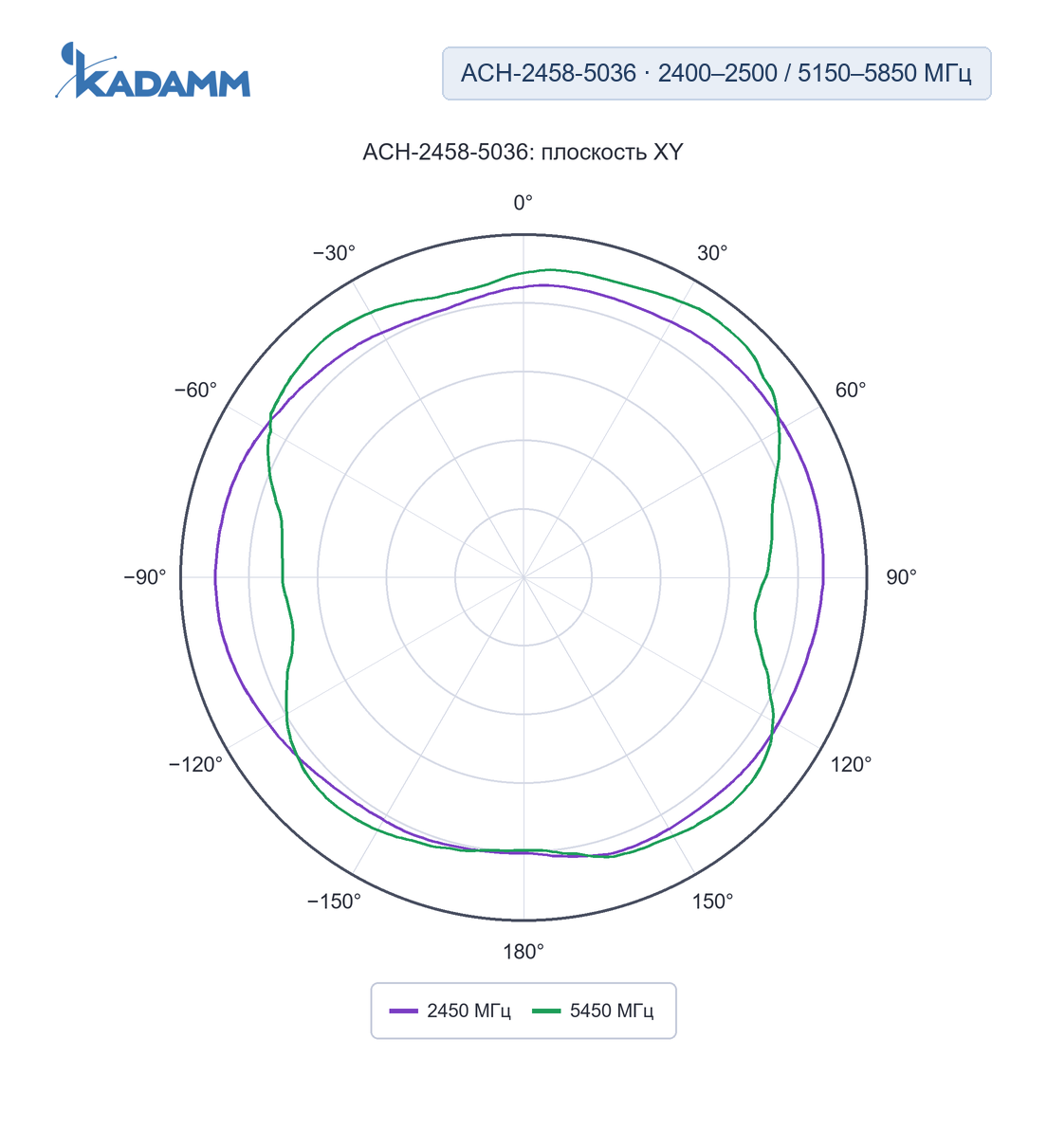

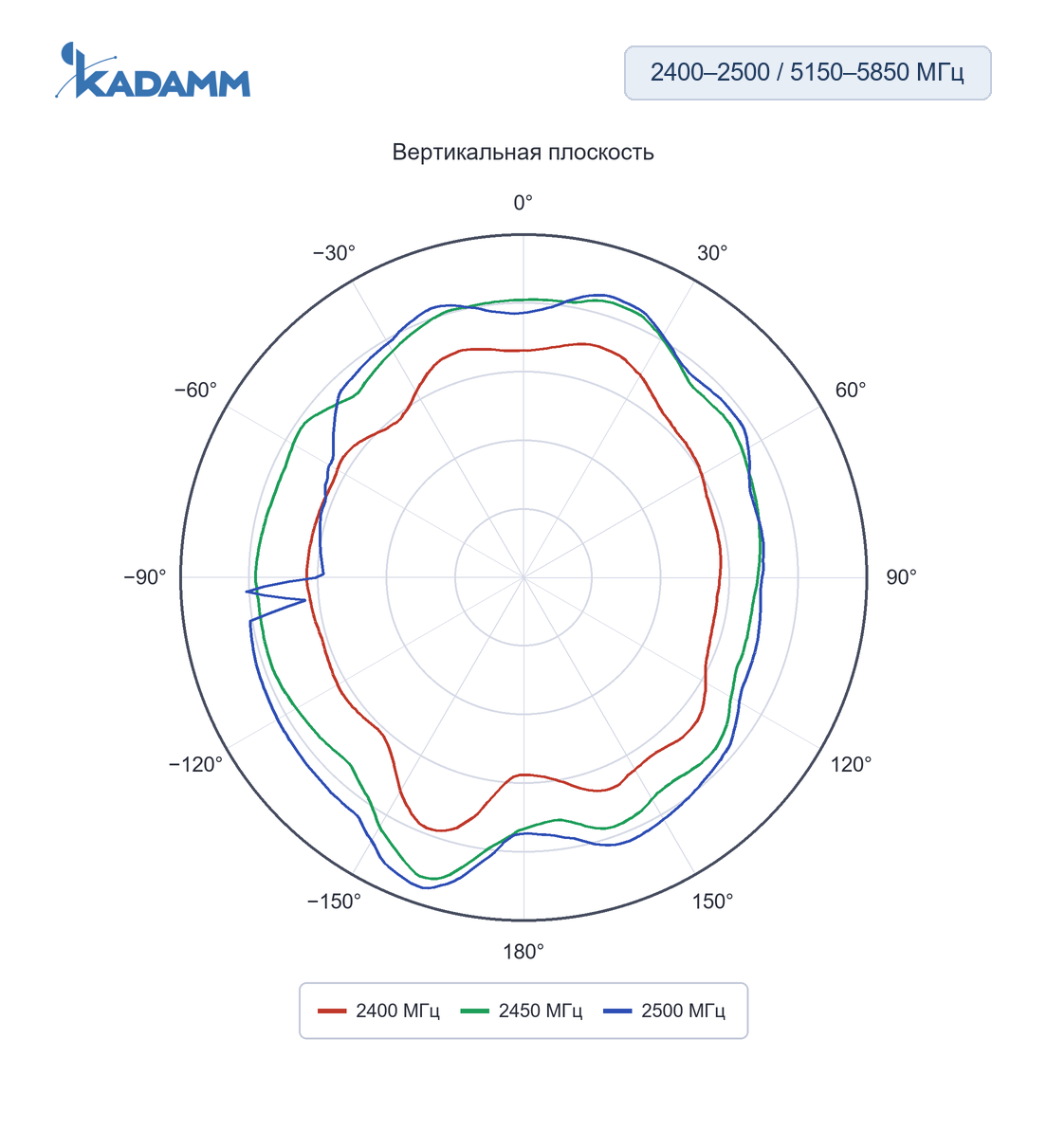

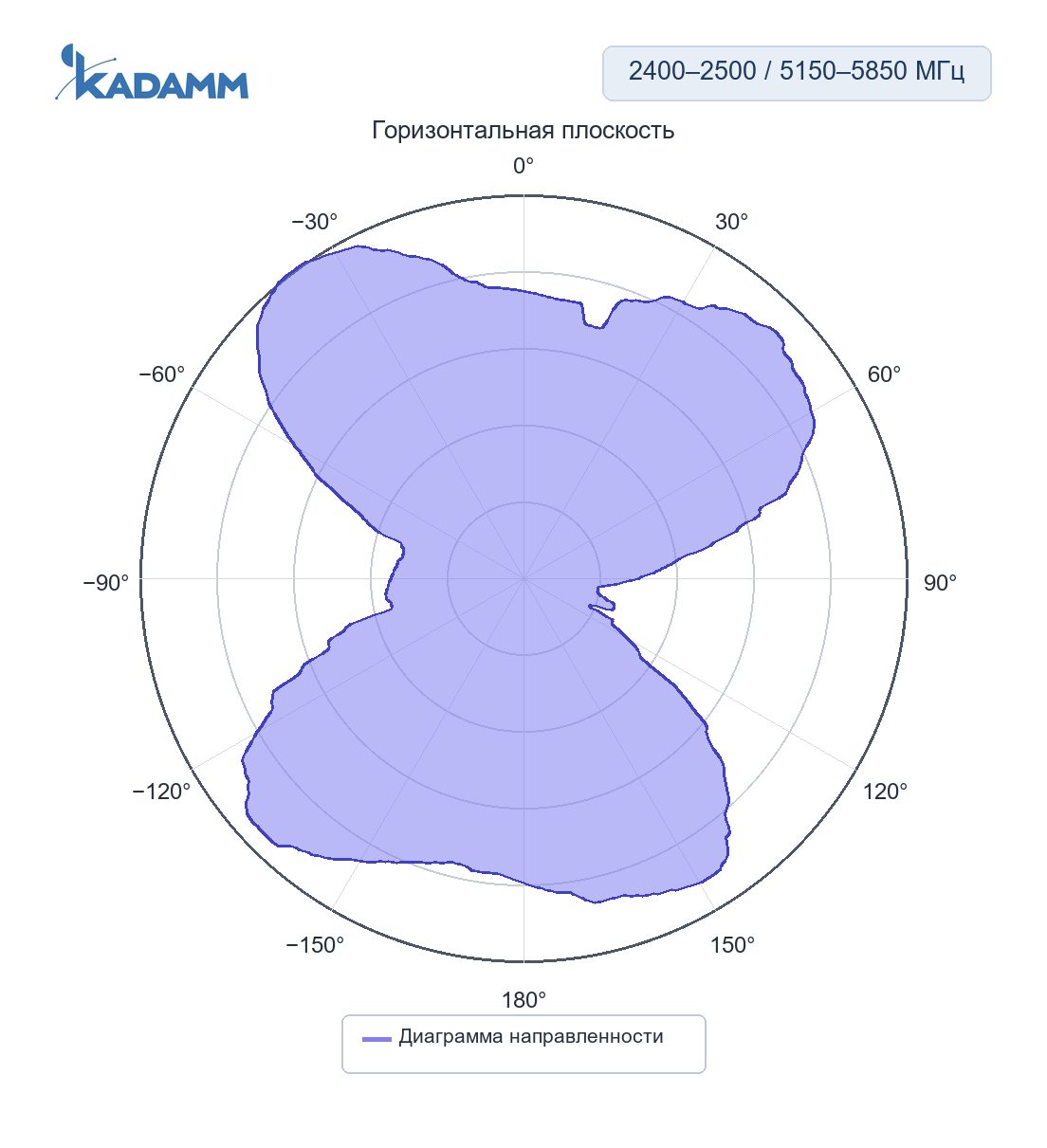

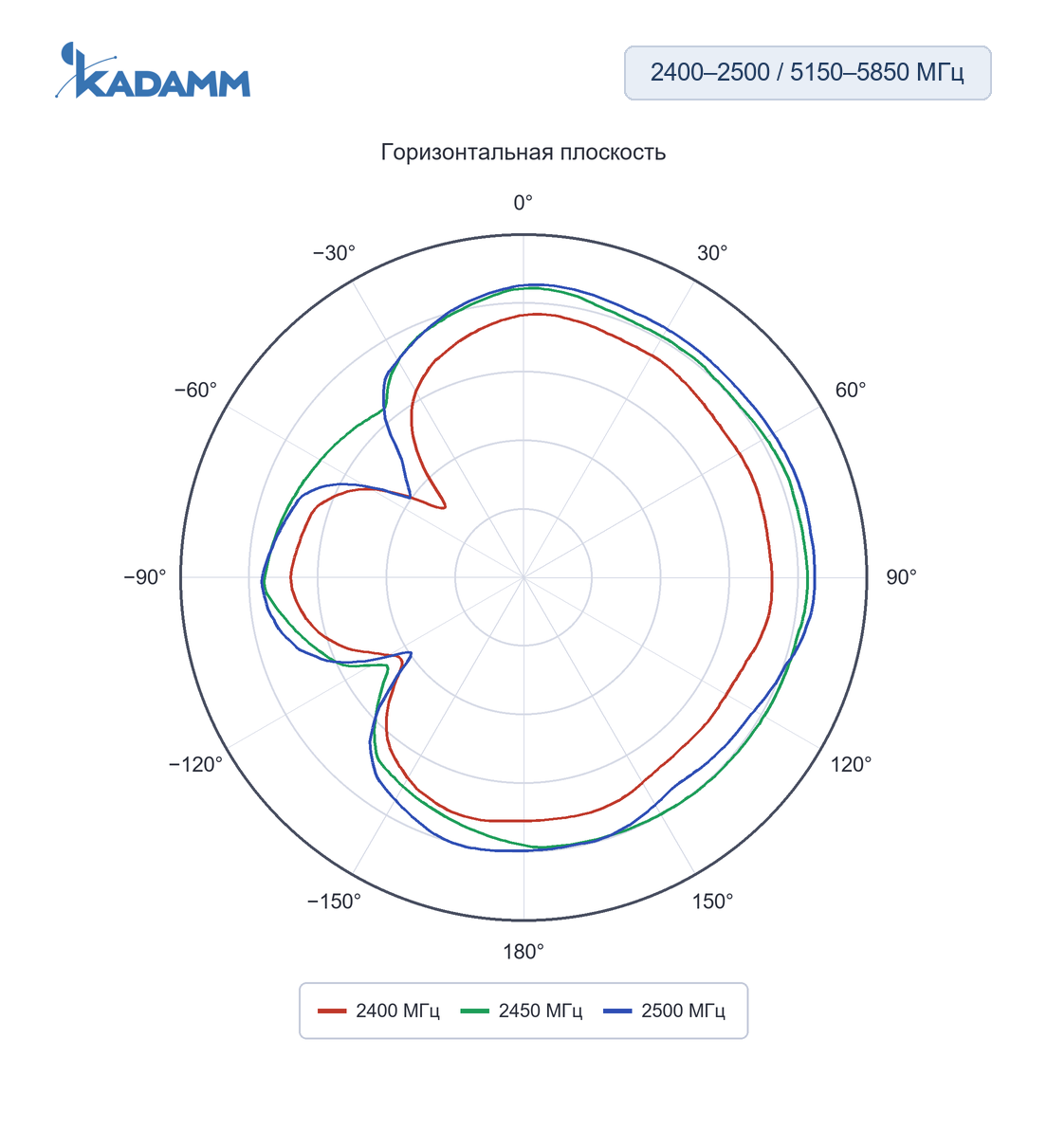

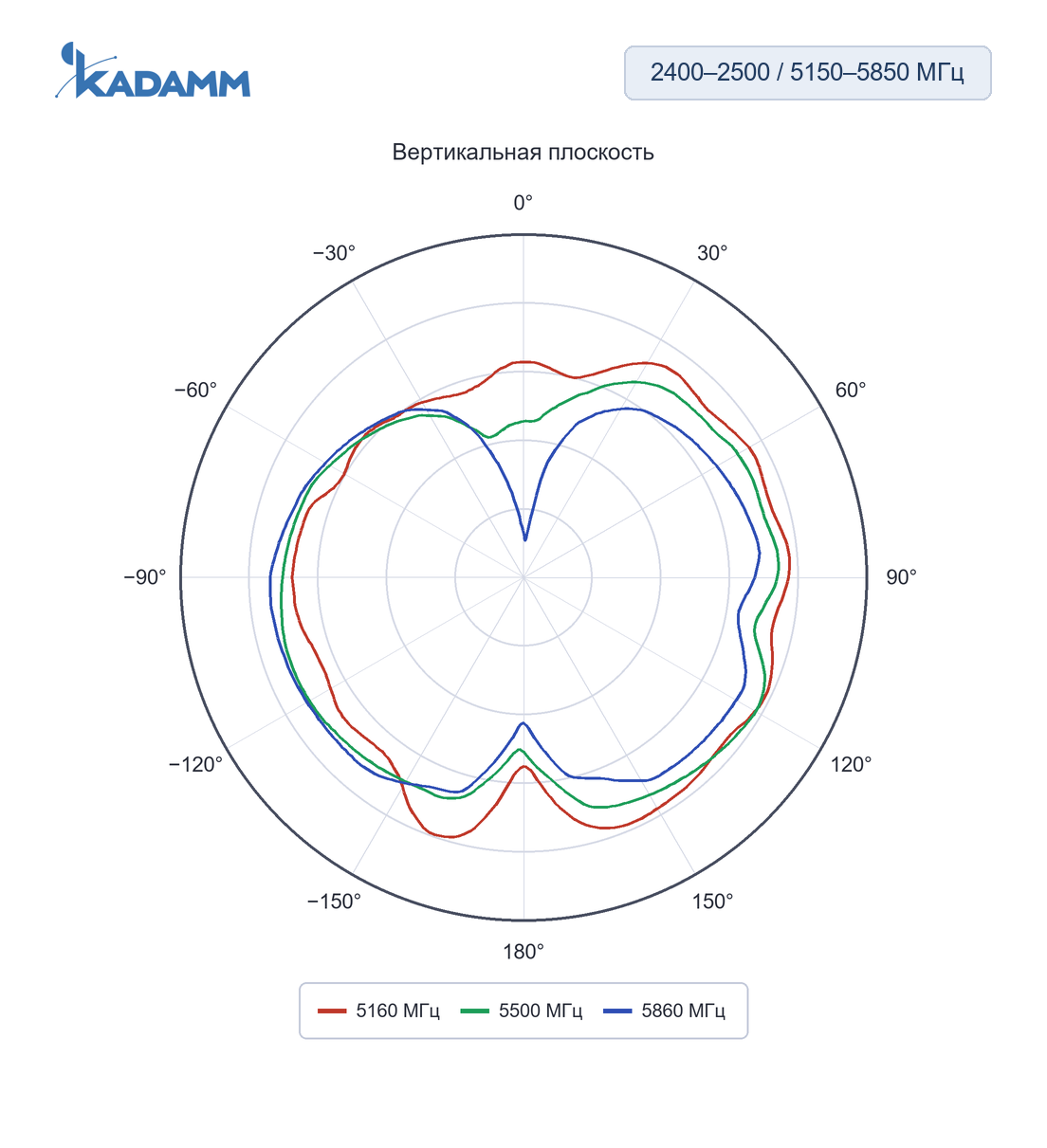

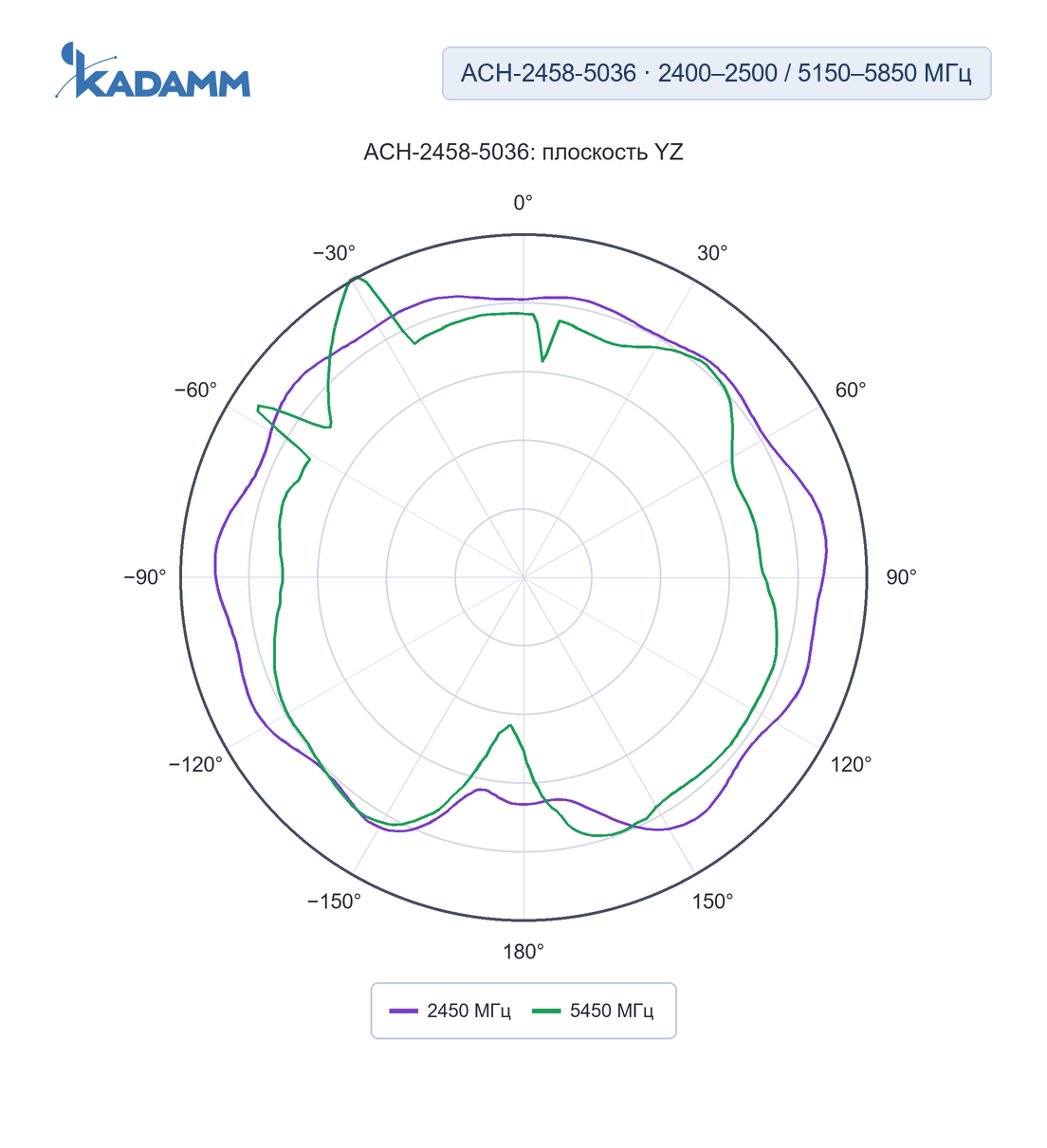

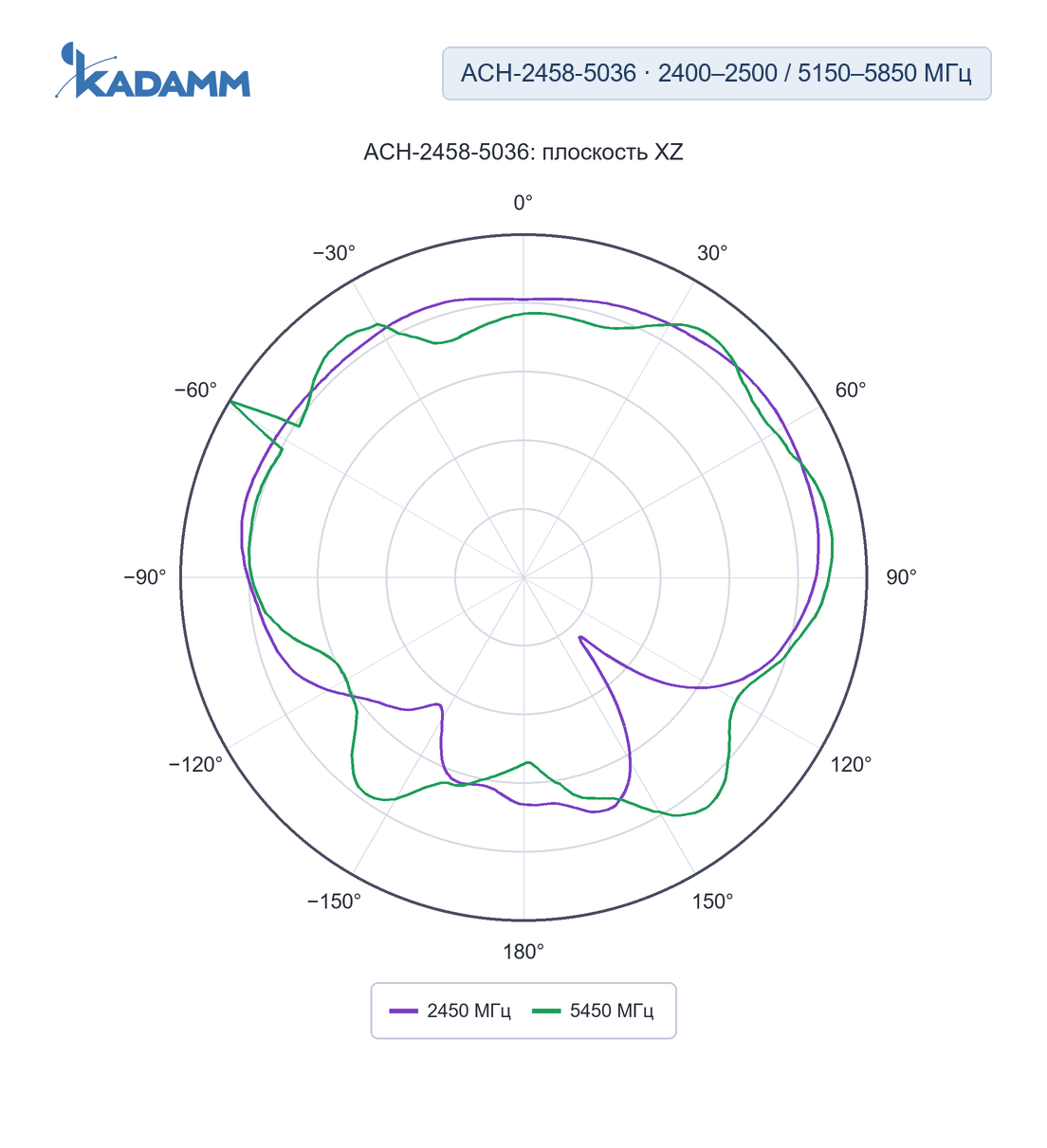

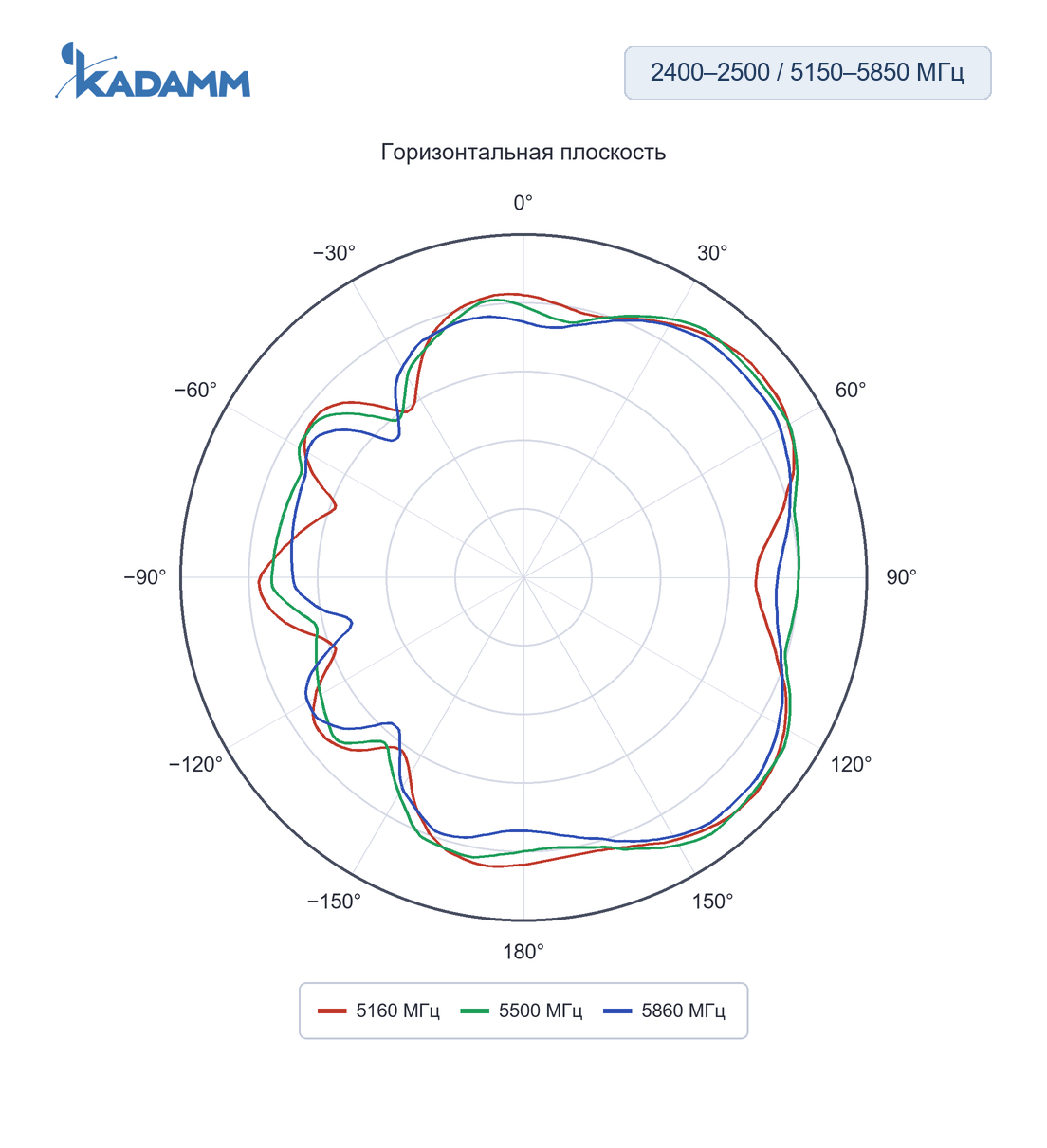

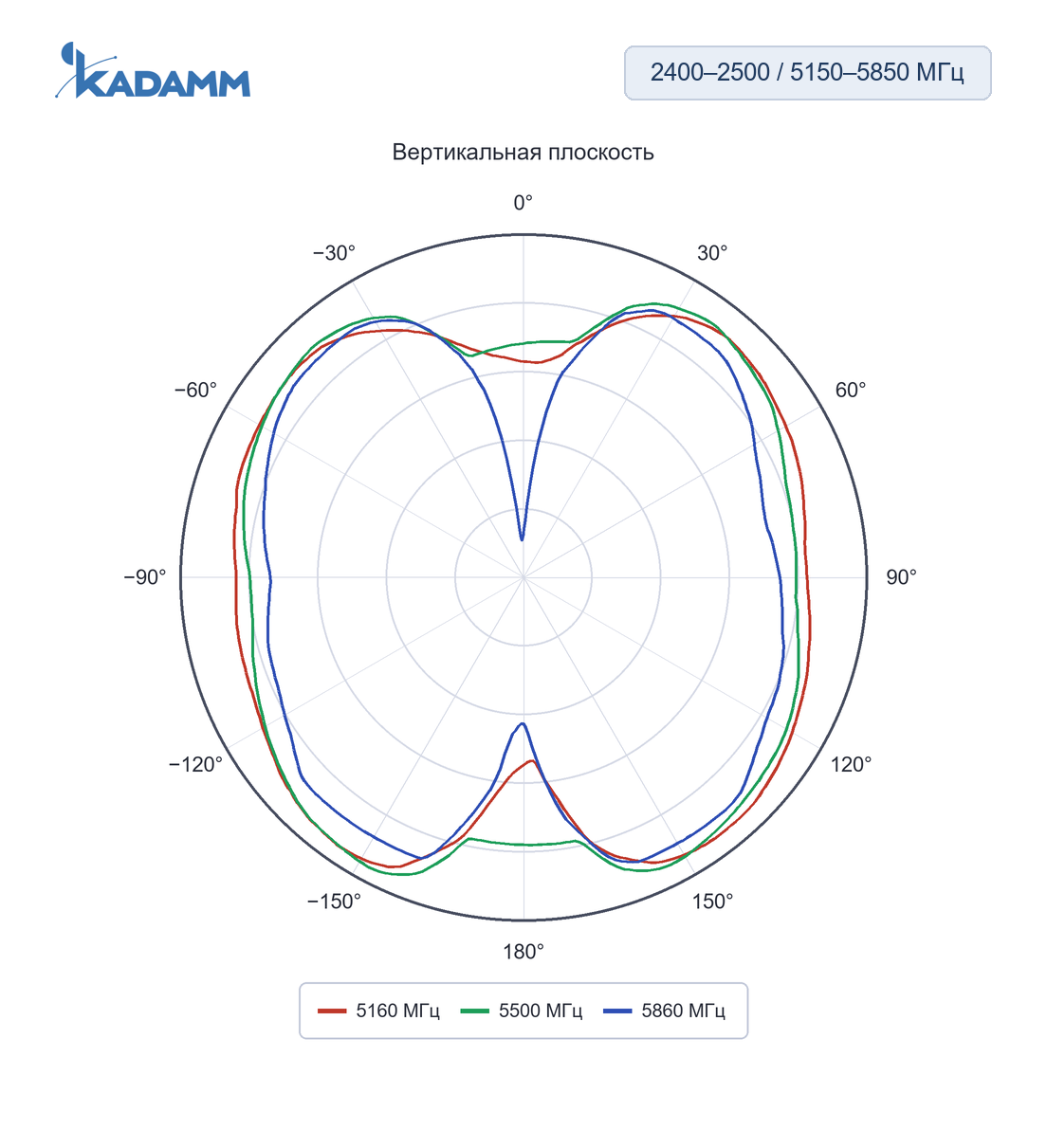

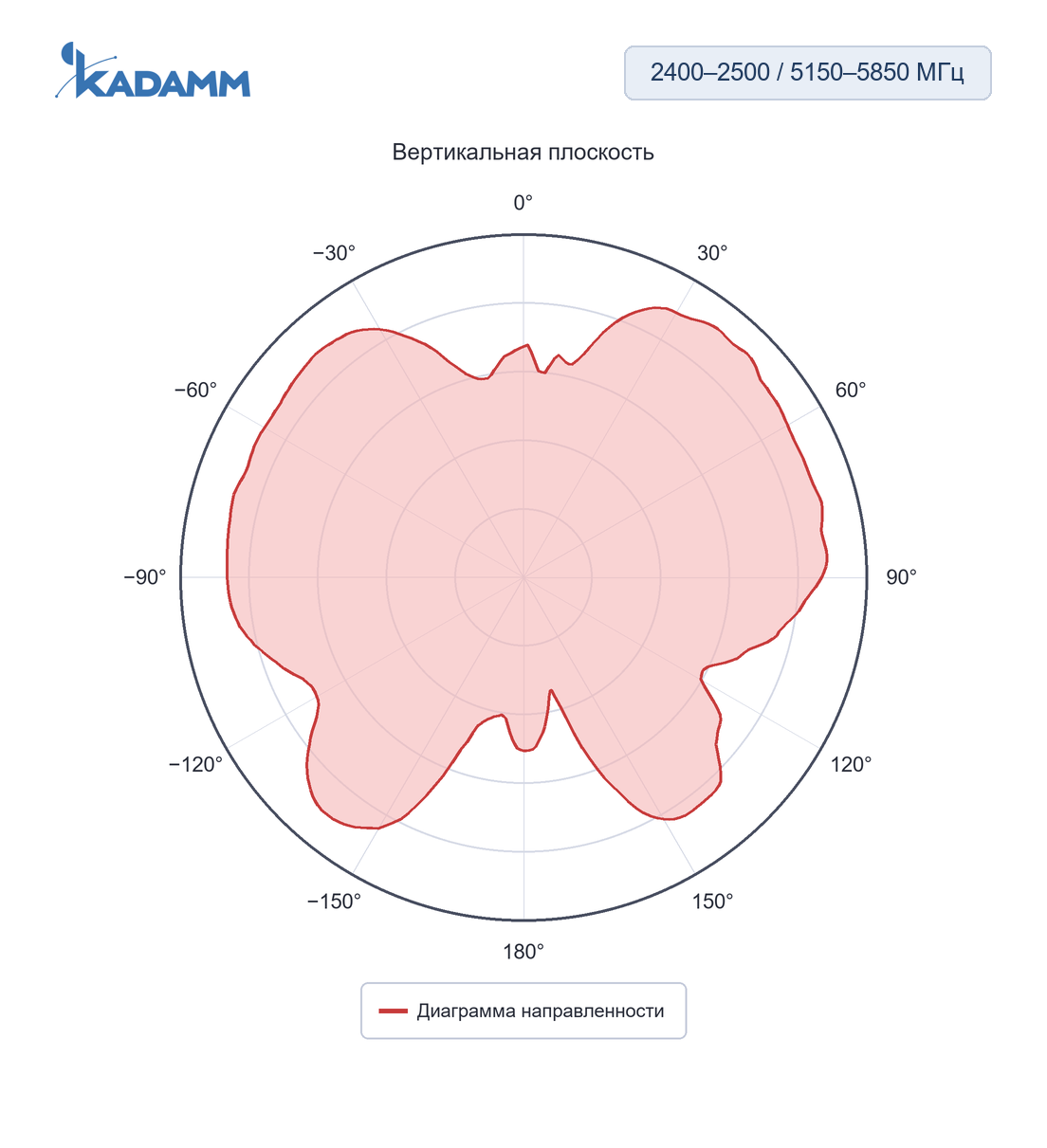

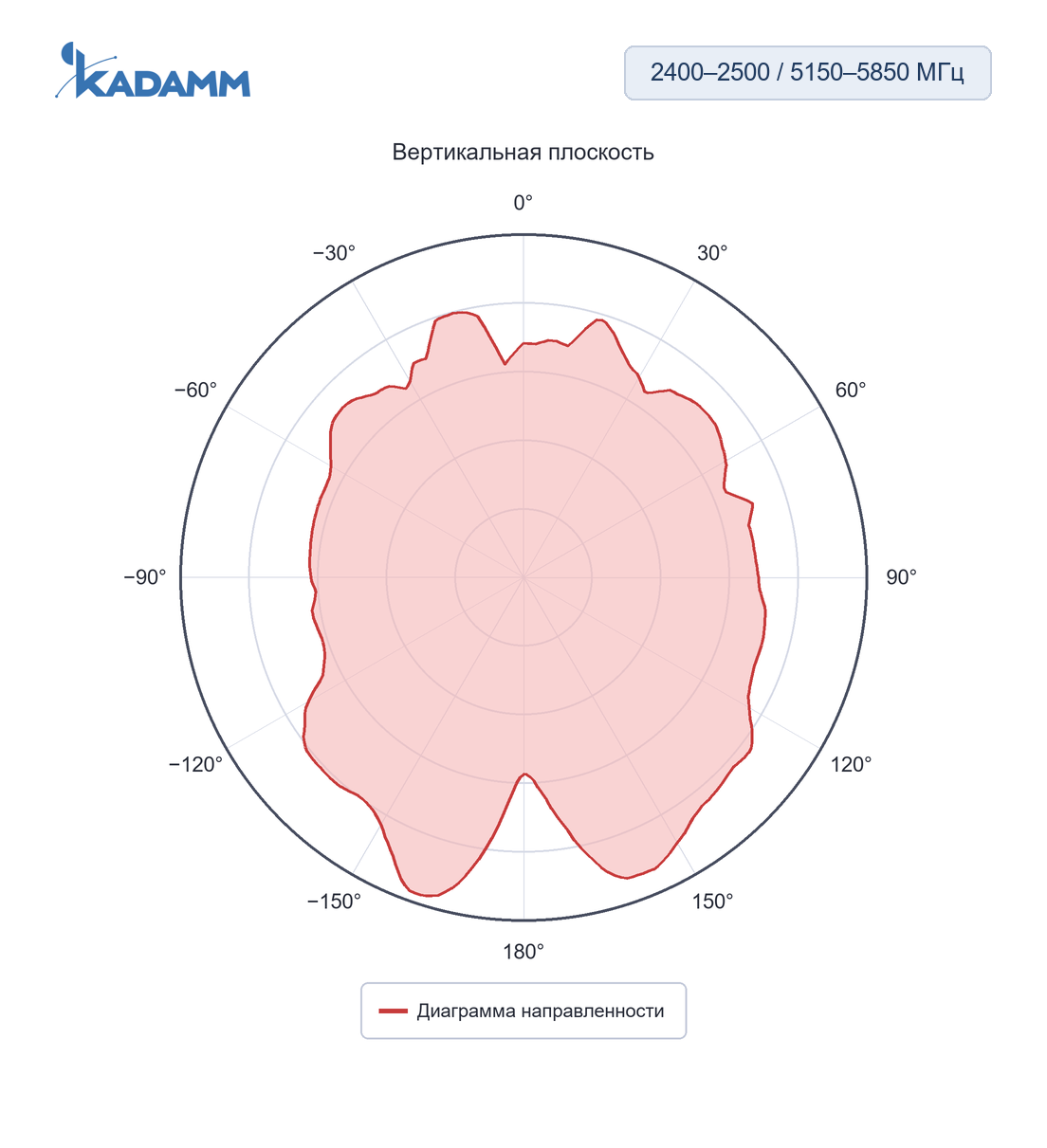

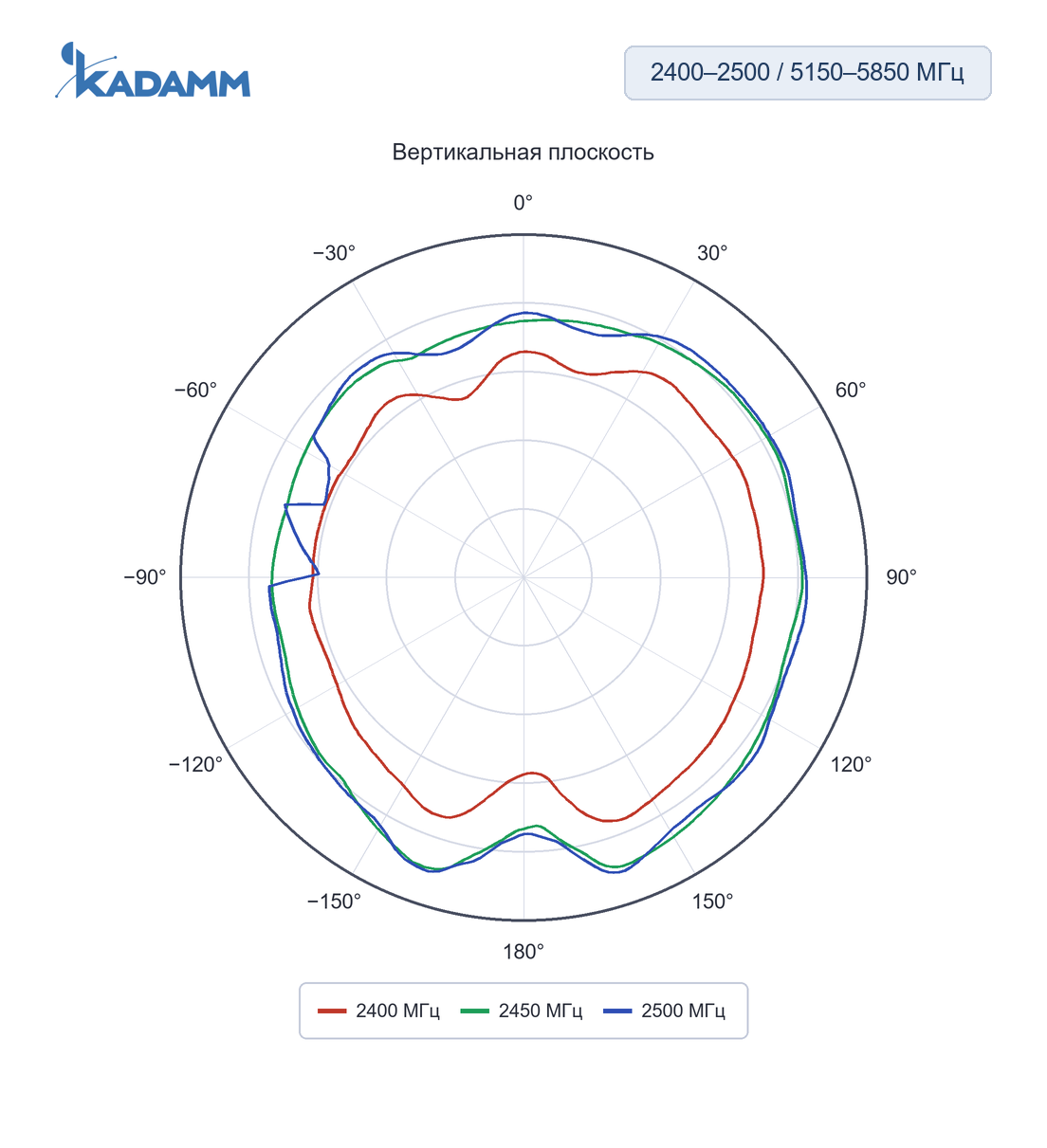

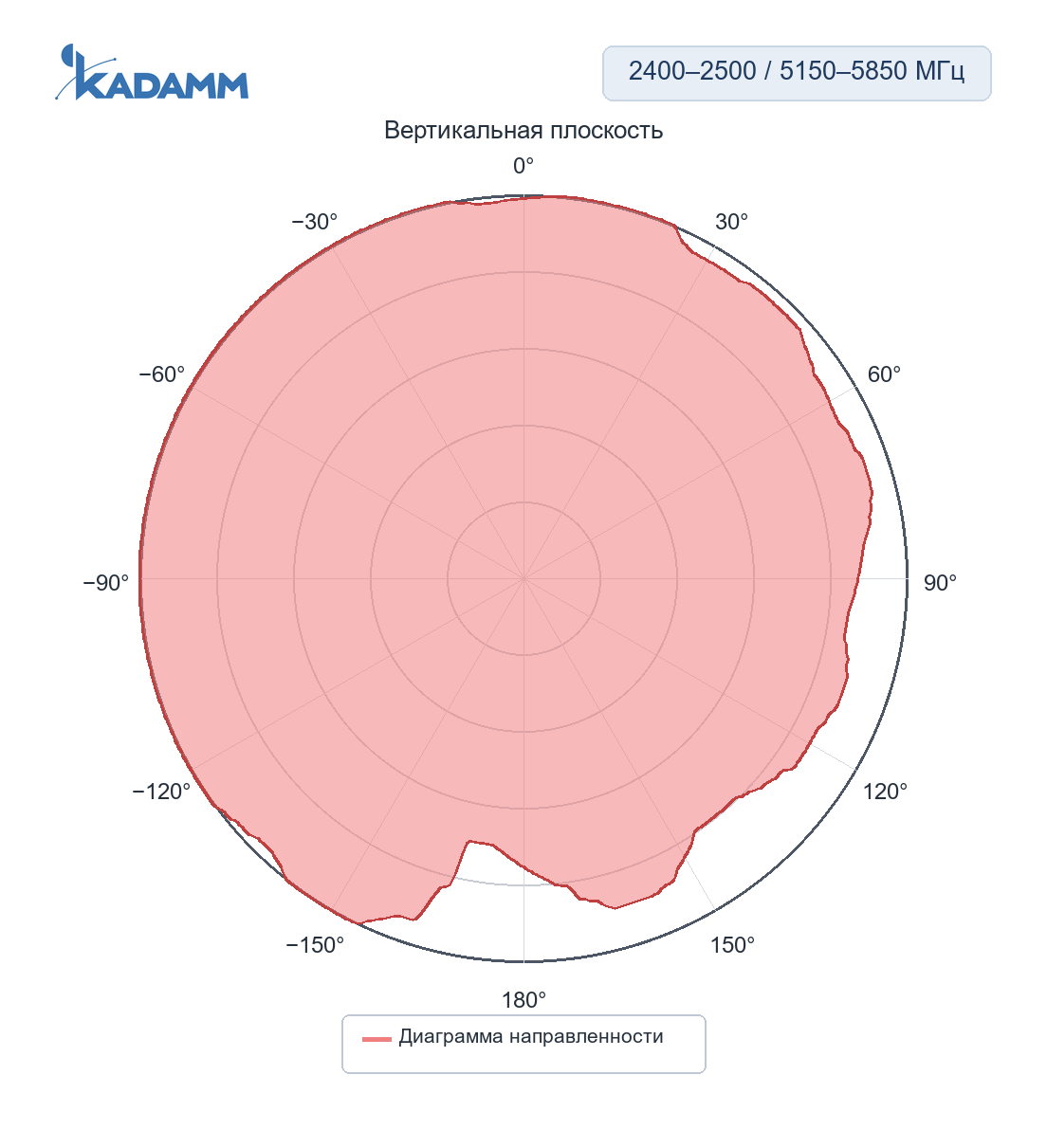

Диаграммы направленности
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ACH-2458 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Тип | керамическая чип-антенна для поверхностного монтажа (SMD) |
| Диапазон серии | 2400–2500 / 5150–7125 МГц |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
| Пиковое усиление, полоса, согласование, КПД | по исполнению (см. таблицу «Исполнения») |
Механические характеристики
| Параметр | Значение |
|---|---|
| Корпус | керамический, SMD |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | по исполнению (см. таблицу «Исполнения») |
| Выводы | под пайку оплавлением, без свинца |
Исполнения
| Артикул | Размеры | Диапазон | Пиковое усиление | Полоса | Согласование | КПД | Рабочая температура |
|---|---|---|---|---|---|---|---|
| KADAMM ACH-2458-1608 | 1,6 × 0,8 × 0,6 мм | 2400–2500 / 5150–5850 МГц | 0,72 / 3,44 дБи | по полосам | КСВН менее 3 | 63–79 / 64–81 % | −40…+85 °C |
| KADAMM ACH-2458-3216 | 3,2 × 1,6 × 1,2 мм (±0,2 / ±0,2 / ±0,1) | 2400–2500 / 5150–5850 МГц | 2,23 / 4,05 дБи | 100 / 800 МГц типично | обратные потери не хуже −7 дБ | до 66,5 / 76,8 % | −40…+125 °C |
| KADAMM ACH-2458-3216B | 3,2 × 1,6 × 0,4 мм (±0,2 / ±0,2 / ±0,1) | 2400–2500 / 5150–5850 МГц | 0,6 / 0,7 дБи | 100 / 700 МГц типично | обратные потери не хуже −10 / −6 дБ | до 67,8 / 60,4 % | −40…+85 °C |
| KADAMM ACH-2458-3216C | 3,00 × 1,50 × 0,50 мм (±0,10) | 2400–2500 / 5150–5875 МГц | 1,3 / 2,4 дБи | по полосам | уточняйте у менеджера | 74 / 65 % | −40…+85 °C |
| KADAMM ACH-2458-3216D | 3,10 × 1,55 × 0,55 мм (±0,10) | 2400–2500 / 5150–7125 МГц | 0,1 / 3,5 дБи | по полосам | уточняйте у менеджера | 45 / 80 % | −40…+85 °C |
| KADAMM ACH-2458-5036 | 5,0 × 3,6 × 0,6 мм | 2400–2500 / 5150–5850 МГц | 1,21 / 3,40 дБи | по полосам | КСВН менее 2,0 | 71–80 / 75–84 % | −40…+85 °C |
| KADAMM ACH-2458-5220 | 5,25 × 2,00 × 0,45 мм (±0,20) | 2450 / 5500 МГц (центральные) | 0,56 / 3,31 дБи | не менее 100 / 700 МГц | обратные потери не хуже −6,5 / −10 дБ | уточняйте у менеджера | −40…+110 °C |
| KADAMM ACH-58-5025 | 4,90 × 2,40 × 0,55 мм (±0,30 / ±0,30 / ±0,10) | 5150–5825 МГц | 2,86 дБи | 675 МГц (5150–5825 МГц) | уточняйте у менеджера | 78 % | −40…+85 °C |
| KADAMM ACH-58-10025 | 10 × 2,5 × 2,5 мм (±0,2 / ±0,2 / ±0,1) | 5500 МГц (центральная) | 3,2 дБи | 100 МГц типично | КСВН ≤2,0 | до 63,3 % | −40…+85 °C |
Стандарты
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ACH-2458 в таблицах выше.
Применение
Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.
Сети и службы в полосах ACH-2458:
Перед заказом KADAMM ACH-2458 сверьте с проектом:
- Частоты оборудования — внутри 2400–2500 и 5150–7125 МГц
- Климат площадки — в пределах по исполнению (см. таблицу «Исполнения»)
Как подобрать антенну под объект
Монтаж и подключение
- После затяжки соединения ACH-2458 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ACH-2458 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Чип-антенна КАДАММ ACH-2458 выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ACH-2458 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ACH-2458 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ACH-2458 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ACH-2458 | KADAMM ACH-UWB | KADAMM ACH-24 | KADAMM AFP-24-100 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2400–2500 и 5150–7125 МГц | 3000–9000 МГц | 2400–2500 МГц | 2400–2500 и 5150–5850 МГц |
| Усиление | — | — | — | 0,8–5 дБи |
| Поляризация | линейная | линейная | линейная | горизонтальная; KADAMM AFP-24-259, KADAMM AFP-24-4212, KADAMM AFP-2458-508 — вертикальная |
| Габариты | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | по исполнению |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
