Чип-антенны SMD сверхширокополосные: 3000–9000 МГц.
Что представляет собой антенна

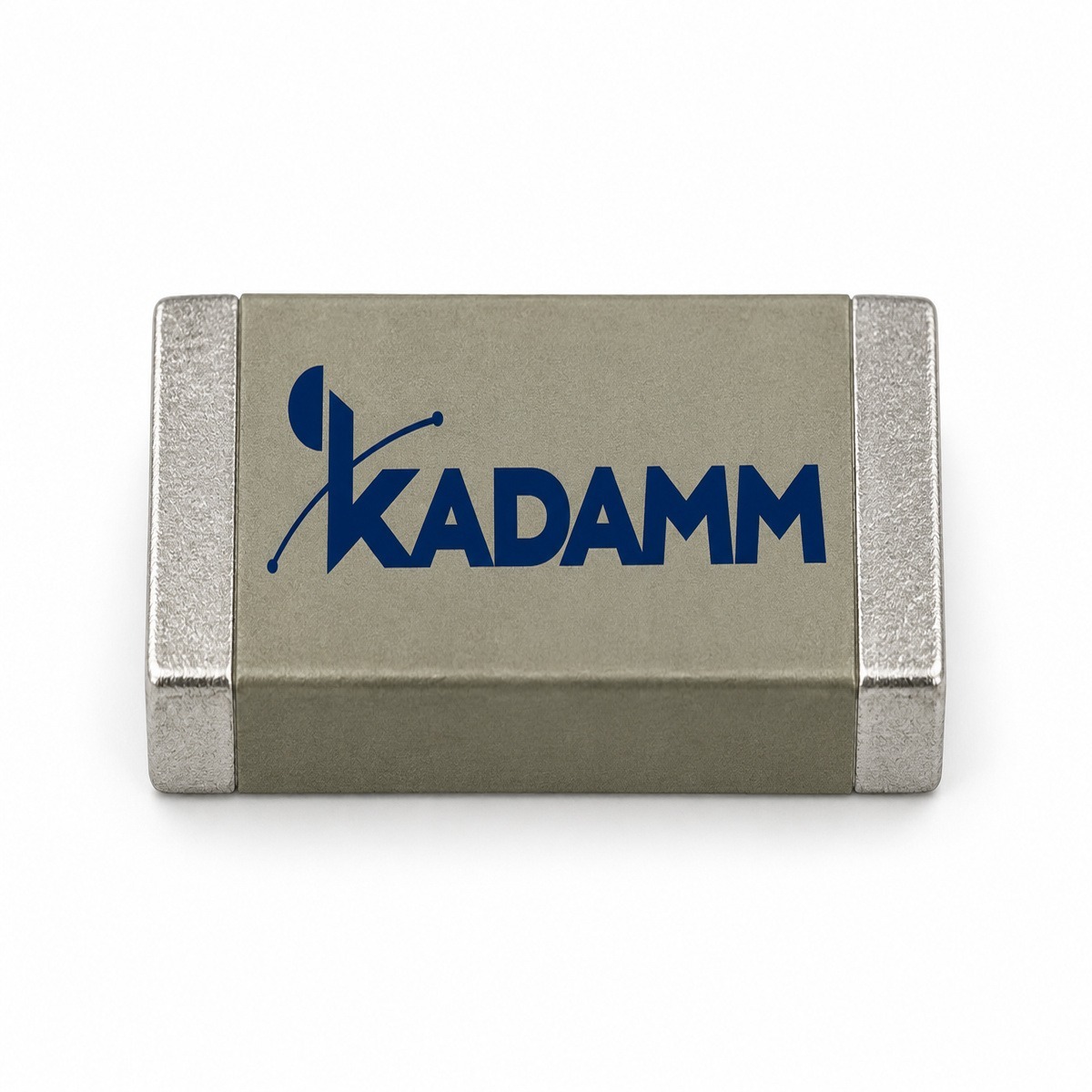

KADAMM ACH-UWB — чип-антенны SMD сверхширокополосные диапазона 3000–9000 МГц. Встраиваемую антенну ставят внутрь корпуса устройства: печатную и гибкую FPC клеят на стенку корпуса, чип-антенну и пружинную паяют на плату, патч-антенну размещают на «земле» платы.
Характеристики встраиваемой антенны в техническом описании измерены на эталонной плате. В изделии на них влияют размер «земли», расстояние до металлических деталей, экранов и аккумулятора, материал корпуса. Поэтому место установки выбирают по рекомендациям, оставляют свободную от меди зону вокруг антенны и проверяют согласование уже в готовом корпусе — при необходимости подстраивают согласующую цепь.
Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Чем отличается от похожих моделей KADAMM
- Полосы 3000–9000 МГц, у ACH-2458 — 2400–2500 и 5150–7125 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 3000–9000 МГц, у ACH-LTE — 698–960, 1710–2690 и 3300–5000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 3000–9000 МГц, у ACH-24 — 2400–2500 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ACH-UWB с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Тип | керамическая чип-антенна для поверхностного монтажа (SMD) |
| Диапазон серии | 3000–9000 МГц |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
| Пиковое усиление, полоса, согласование, КПД | по исполнению (см. таблицу «Исполнения») |
Механические характеристики
| Параметр | Значение |
|---|---|
| Корпус | керамический, SMD |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | по исполнению (см. таблицу «Исполнения») |
| Выводы | под пайку оплавлением, без свинца |
Исполнения
| Артикул | Размеры | Диапазон | Пиковое усиление | Полоса | Согласование | КПД | Рабочая температура |
|---|---|---|---|---|---|---|---|
| KADAMM ACH-UWB-3216 | 3,2 × 1,6 × 1,2 мм (±0,2 / ±0,2 / ±0,1) | 6200–8200 МГц (центр 7220 МГц) | 4,53 дБи (7200 МГц) | 2000 МГц типично | КСВН ≤2,0 | 59,2–70,1 % | −40…+105 °C |
| KADAMM ACH-UWB-3216B | 3,2 × 1,6 × 1,2 мм | 6000–9000 МГц | 5,20 дБи | 3000 МГц | КСВН ≤2,5 | 63–80 % | −40…+85 °C |
| KADAMM ACH-UWB-3216C | 3,0 × 1,5 мм (типоразмер 3216); высота уточняйте у менеджера | 6000–8500 МГц | 4,58 дБи | 2500 МГц | уточняйте у менеджера | 83,0 % | −40…+85 °C |
| KADAMM ACH-UWB-5025 | 4,90 × 2,40 мм (±0,30); высота уточняйте у менеджера | 6000–8000 МГц | 4,09 дБи | 2000 МГц | уточняйте у менеджера | 79,9 % | −40…+85 °C |
| KADAMM ACH-UWB-8060 | 8,0 × 6,0 × 1,2 мм (±0,2) | 3200–7200 МГц (центр 5200 МГц) | уточняйте у менеджера | 4000 МГц типично | КСВН ≤3,5 | уточняйте у менеджера | −40…+100 °C |
| KADAMM ACH-UWB-8060B | 8,0 × 6,0 × 1,2 мм | 3000–8500 МГц | 2,82 дБи | 5500 МГц | уточняйте у менеджера | 43–80 % | −40…+85 °C |
| KADAMM ACH-UWB-8065 | 8 × 6,5 × 2 мм | 7700–8200 МГц (центр 7950 ± 100 МГц) | 5,0 дБи (на земле 30 × 10 мм) | 500 МГц | обратные потери не хуже −10 дБ | уточняйте у менеджера | −40…+85 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ACH-UWB в таблицах выше.
Применение
Встраиваемые антенны применяют в трекерах, счётчиках, датчиках интернета вещей, модемах, терминалах и носимых устройствах.
Сети и службы в полосах ACH-UWB:
Перед заказом KADAMM ACH-UWB сверьте с проектом:
- Частоты оборудования — внутри 3000–9000 МГц
- Климат площадки — в пределах по исполнению (см. таблицу «Исполнения»)
Как подобрать антенну под объект
Монтаж и подключение
- Уличные соединения ACH-UWB после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ACH-UWB включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Чип-антенна КАДАММ ACH-UWB выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ACH-UWB и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ACH-UWB и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ACH-UWB пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
