Коллинеарная всенаправленная антенна для стационарной радиостанции: 300–390 МГц, усиление 10,2 дБи.
Что представляет собой антенна

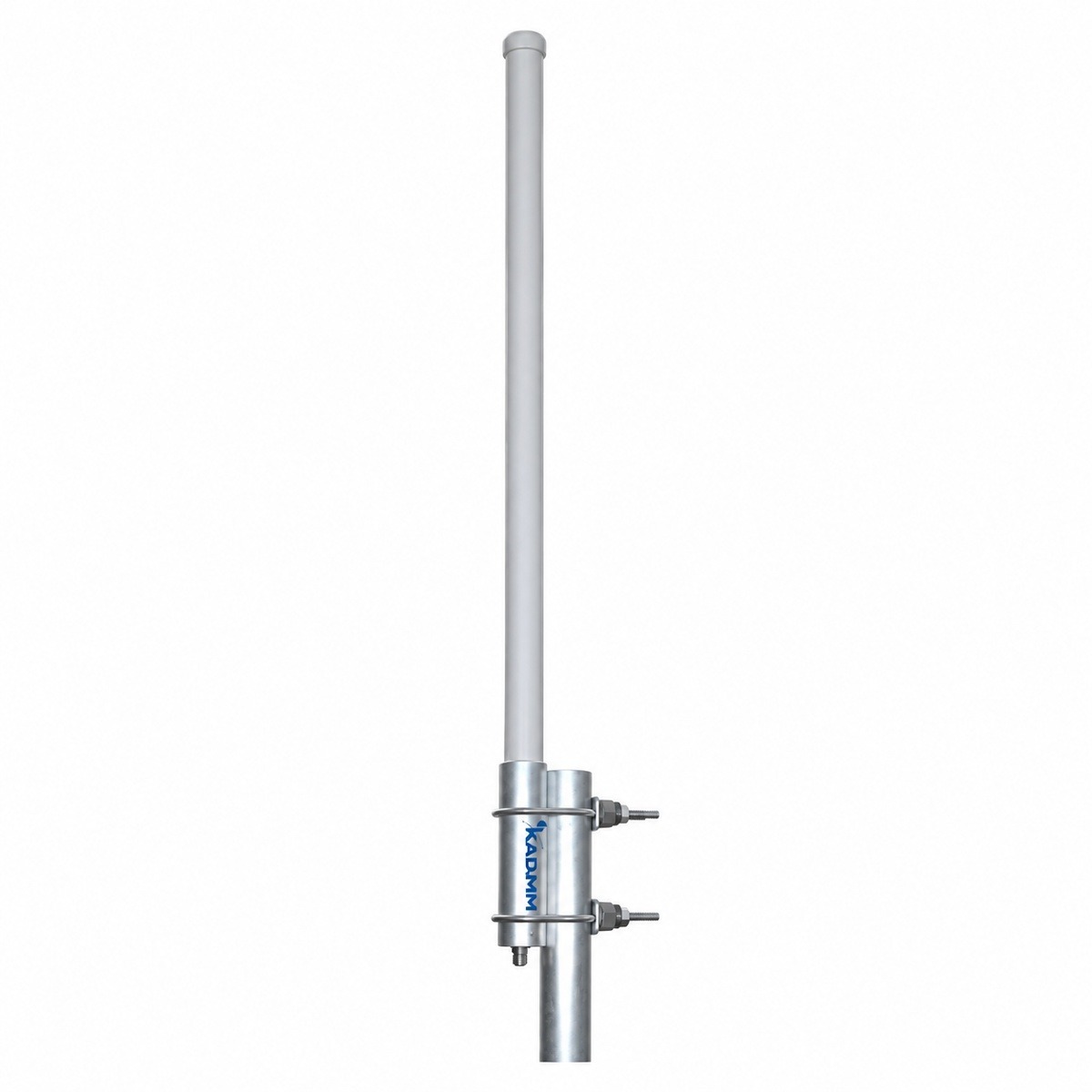

KADAMM AC-35010 — коллинеарная всенаправленная антенна для стационарной радиостанции диапазона 300–390 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 10,2 дБи набирается сжатием диаграммы по вертикали (вертикальный луч 10°): энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 10,2 дБи = 8 дБд.
На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.
Пример расчёта: на 345 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 345 + 20·lg 10 ≈ 103,2 дБ. Антенна с усилением 10,2 дБи сокращает их на 10,2 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −51,8 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 4,7 ± 0,5 мм; масса 4,45 кг; крепление: Ø40–50 мм.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 300–390 МГц, у AC-35008 — 350–400 МГц
- Усиление 10,2 дБи, у AC-35008 — 8 дБи (больше на 2,2 дБ)
- Разъём N, у AC-35008 — N / 7/16 DIN
- Габариты 4,7 ± 0,5 мм, у AC-35008 — по исполнению (см. таблицу «Исполнения»)
- Легче на 1,05 кг (4,45 кг и 5,5 кг)
У KADAMM AC-35010 больше усиление; KADAMM AC-35008 выбирают, если важен её набор полос.
- Полосы 300–390 МГц, у AC-35000 — 350–390 МГц
- Габариты 4,7 ± 0,5 мм, у AC-35000 — Ø20 × (230 ± 5) мм
- Тяжелее на 4,35 кг (4,45 кг и 0,1 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 300–390 МГц, у AC-35003 — 310–380 МГц
- Усиление 10,2 дБи, у AC-35003 — 3 дБи (больше на 7,2 дБ)
- Габариты 4,7 ± 0,5 мм, у AC-35003 — по исполнению (см. таблицу «Исполнения»)
- Тяжелее на 4,18 кг (4,45 кг и 0,27–1,28 кг)
Запас по дальности больше у KADAMM AC-35010; KADAMM AC-35003 легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AC-35010 с запасом по краям.
Значение AC-35010 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает AC-35010.
Согласование AC-35010 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AC-35010.
Крепление: на трубу Ø40–50 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 300–390 МГц |
| Коэффициент усиления, дБи | 10,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 4,7 ± 0,5 мм |
| Масса антенны | 4,45 кг |
| Крепление на трубу | Ø40–50 мм |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у AC-35010 — розетка N или по заказу (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-35010 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-35010 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 10,2 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 10,2 = 50,2 дБм, то есть около 105 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 345 МГц (середина полосы 300–390 МГц): L = 32,45 + 20·lg 345 + 20·lg 1 = 83,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 50,2 − 83,2 = −33 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Перед заказом KADAMM AC-35010 сверьте с проектом:
- Частоты оборудования — внутри 300–390 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 1×N
- Опора и крепление — на трубу Ø40–50 мм
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление AC-35010 — на трубу Ø40–50 мм.
- AC-35010 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — розетка N или по заказу (IEC 61169-16).
- Уличные соединения AC-35010 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление AC-35010 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AC-35010
- Монтажный комплект на трубу Ø40–50 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание AC-35010 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AC-35010 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AC-35010 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AC-35010 | KADAMM AC-35008 | KADAMM AC-35000 | KADAMM AC-35003 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 300–390 МГц | 350–400 МГц | 350–390 МГц | 310–380 МГц |
| Усиление | 10,2 дБи | 8 дБи | уточняйте у менеджера | 3 дБи |
| Луч по горизонтали | 360° | 360° | 360° | 360° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 4,7 ± 0,5 мм | по исполнению (см. таблицу «Исполнения») | Ø20 × (230 ± 5) мм | по исполнению (см. таблицу «Исполнения») |
| Масса | 4,45 кг | 5,5 кг | 0,1 кг | 0,27–1,28 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
