Коллинеарная всенаправленная антенна для стационарной радиостанции: 350–390 МГц, усиление 0 дБи.
Что представляет собой антенна

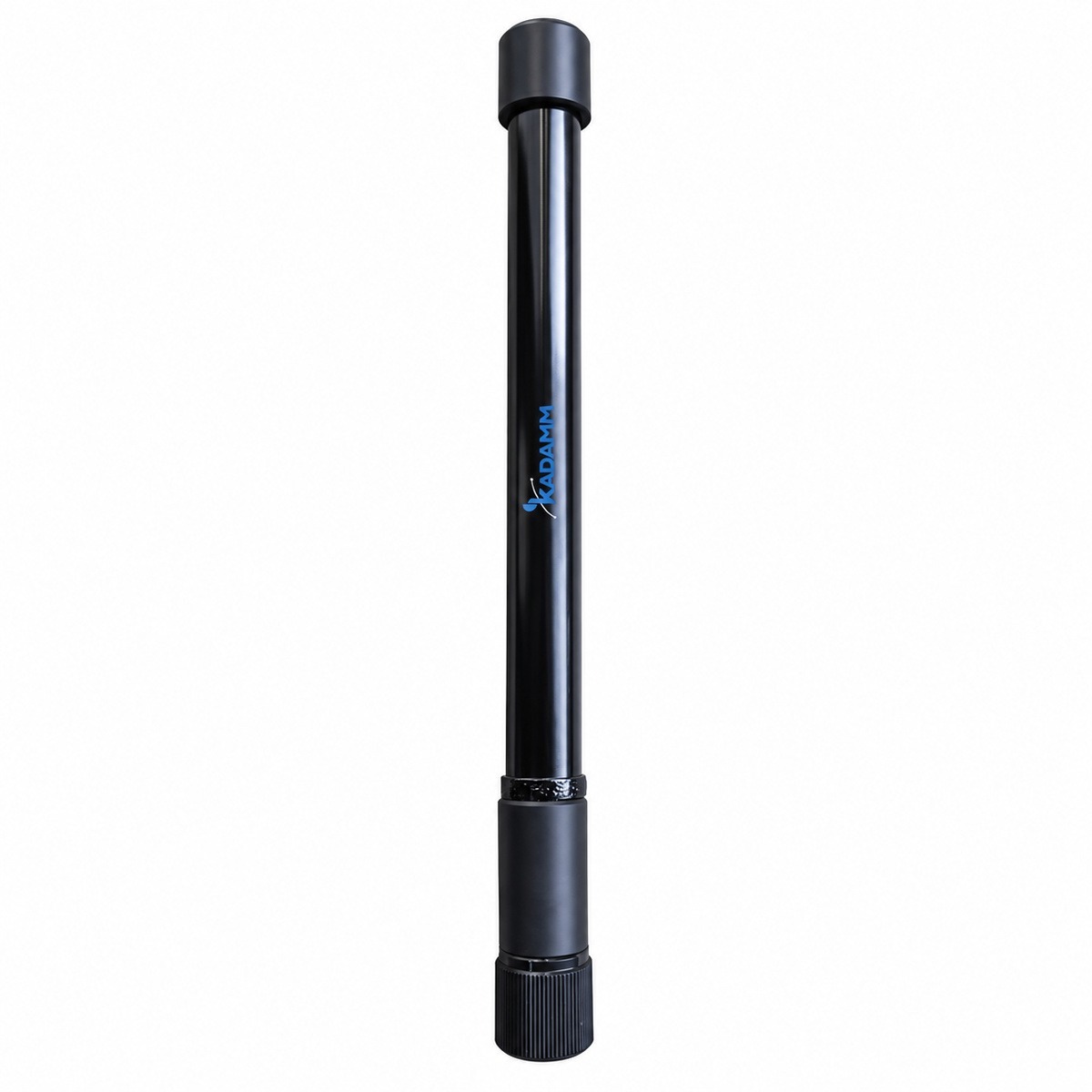

KADAMM AC-35000 — коллинеарная всенаправленная антенна для стационарной радиостанции диапазона 350–390 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 0 дБи набирается сжатием диаграммы по вертикали (вертикальный луч 110°): энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Радом из стеклопластика прочный, не боится ультрафиолета и обледенения и сохраняет форму антенны на ветру.
На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø20 × (230 ± 5) мм; масса 0,1 кг; радом — стеклопластик; предельная скорость ветра 55 м/с; рабочая температура −40…+70 °C.
Разъём — 1×N, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 350–390 МГц, у AC-35008 — 350–400 МГц
- Разъём N, у AC-35008 — N / 7/16 DIN
- Габариты Ø20 × (230 ± 5) мм, у AC-35008 — по исполнению (см. таблицу «Исполнения»)
- Легче на 5,4 кг (0,1 кг и 5,5 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 350–390 МГц, у AC-35003 — 310–380 МГц
- Габариты Ø20 × (230 ± 5) мм, у AC-35003 — по исполнению (см. таблицу «Исполнения»)
- Легче на 0,17 кг (0,1 кг и 0,27–1,28 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 350–390 МГц, у AC-35010 — 300–390 МГц
- Габариты Ø20 × (230 ± 5) мм, у AC-35010 — 4,7 ± 0,5 мм
- Легче на 4,35 кг (0,1 кг и 4,45 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы

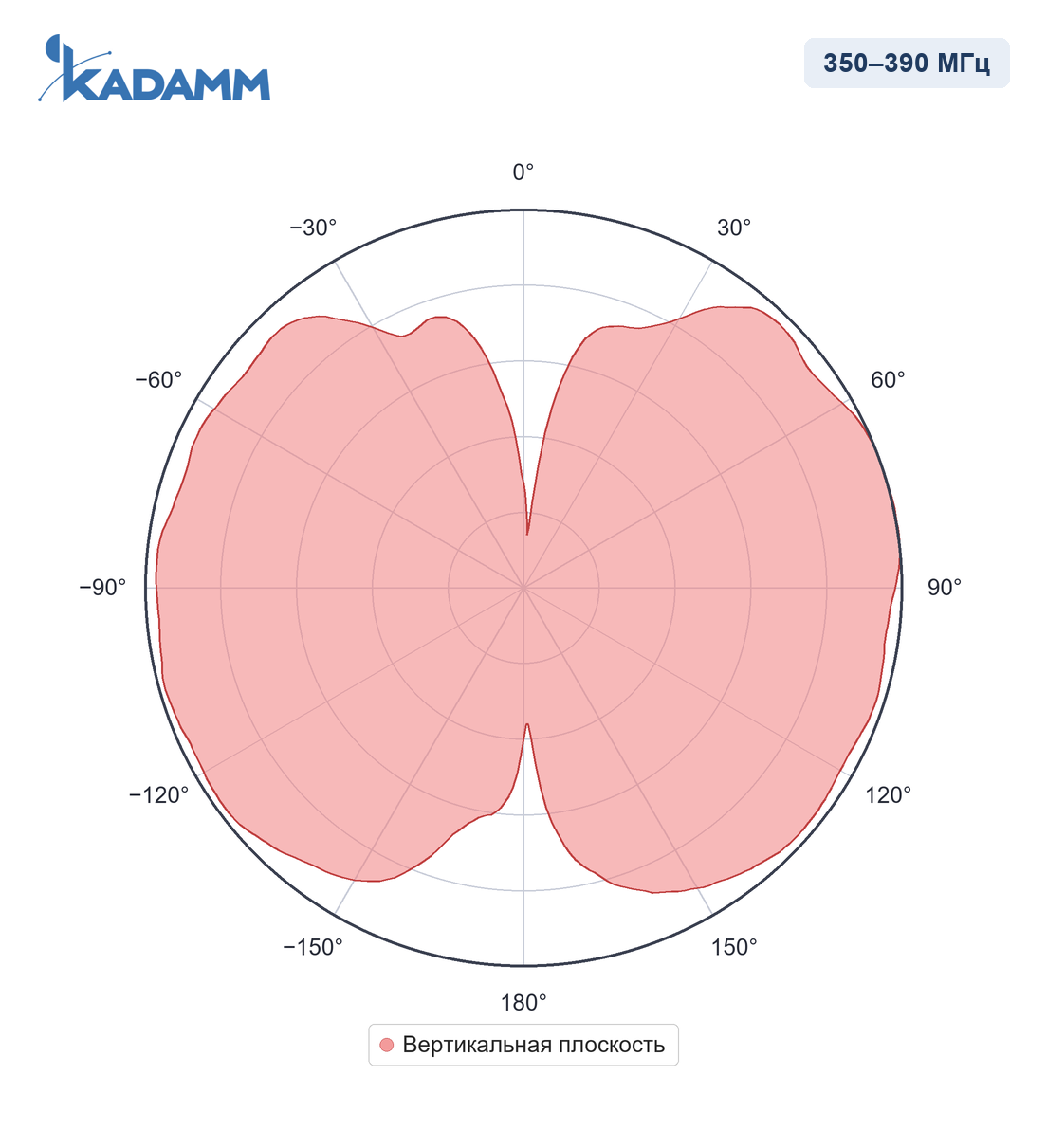

Диаграммы направленности

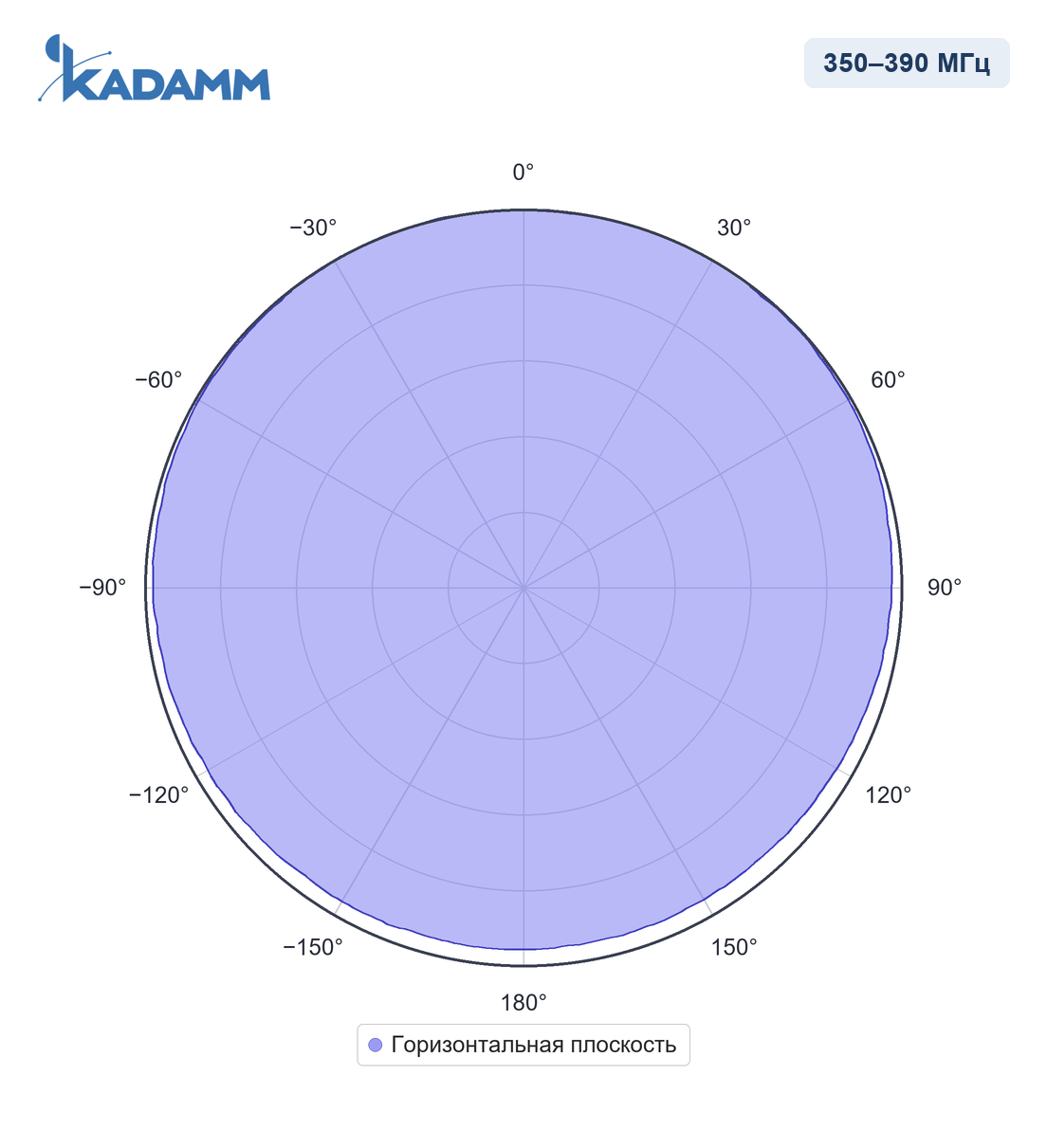

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AC-35000 с запасом по краям.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает AC-35000.
Согласование AC-35000 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AC-35000.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–390 МГц |
| Коэффициент усиления, дБи | 0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 110° |
| Поляризация | Вертикальная |
| КСВН | ≤2,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø20 × (230 ± 5) мм |
| Масса антенны | 0,1 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Чёрный |
| Рабочая температура | −40…+70 °C |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у AC-35000 — вилка N (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-35000 в таблицах выше.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Перед заказом KADAMM AC-35000 сверьте с проектом:
- Частоты оборудования — внутри 350–390 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 1×N
- Климат площадки — в пределах −40…+70 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- AC-35000 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — вилка N (IEC 61169-16), выведены снизу.
- Разъёмы AC-35000 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление AC-35000 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AC-35000
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание AC-35000 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AC-35000 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AC-35000 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AC-35000 | KADAMM AC-35008 | KADAMM AC-35003 | KADAMM AC-35010 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 350–390 МГц | 350–400 МГц | 310–380 МГц | 300–390 МГц |
| Усиление | уточняйте у менеджера | 8 дБи | 3 дБи | 10,2 дБи |
| Луч по горизонтали | 360° | 360° | 360° | 360° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | Ø20 × (230 ± 5) мм | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | 4,7 ± 0,5 мм |
| Масса | 0,1 кг | 5,5 кг | 0,27–1,28 кг | 4,45 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
