Коллинеарная всенаправленная антенна для стационарной радиостанции: 350–400 МГц, усиление 8 ± 1 дБи.
Что представляет собой антенна

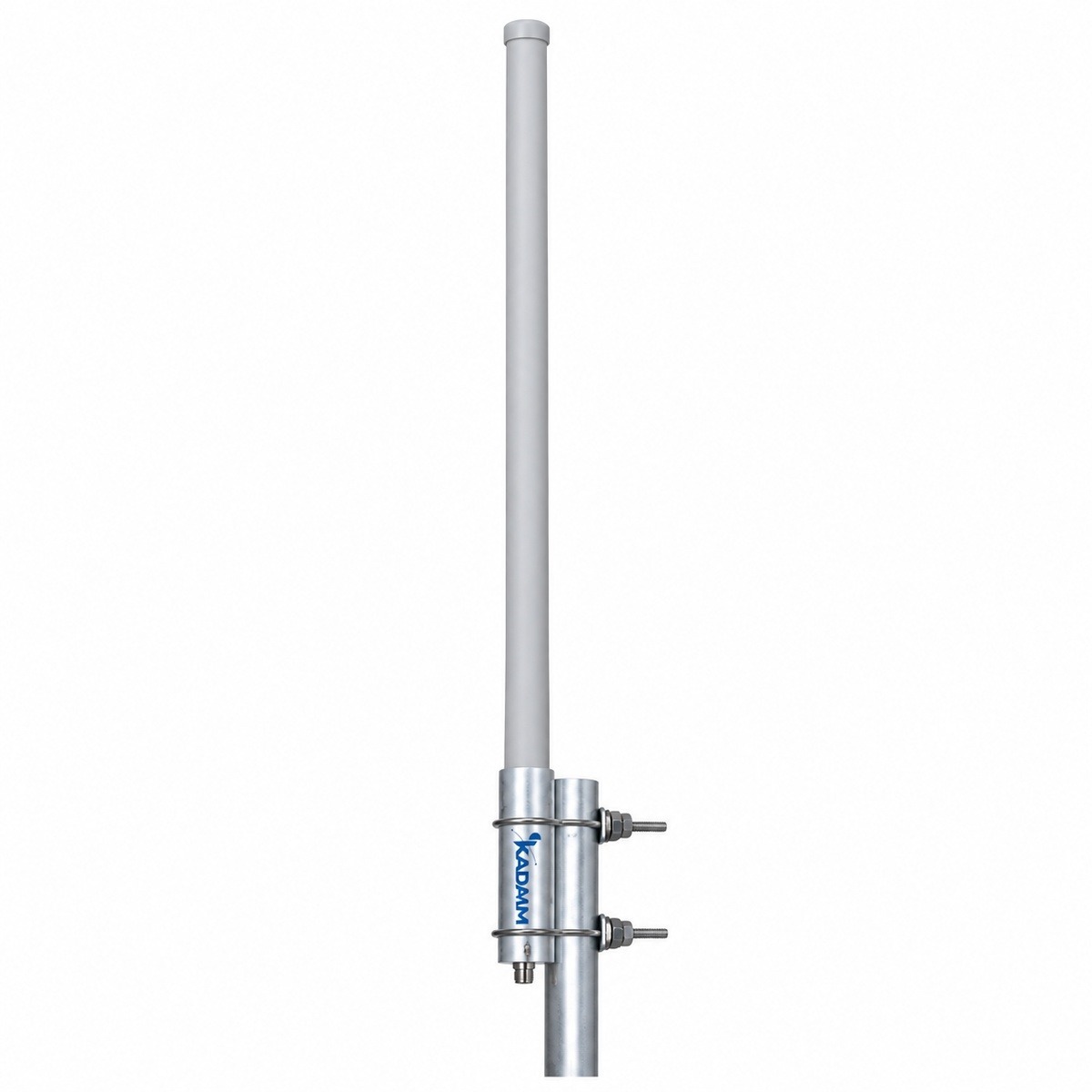

KADAMM AC-35008 — коллинеарная всенаправленная антенна для стационарной радиостанции диапазона 350–400 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 8 ± 1 дБи набирается сжатием диаграммы по вертикали (вертикальный луч 16°): энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 8 дБи = 5,8 дБд.
На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.
Пример расчёта: на 375 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 375 + 20·lg 10 ≈ 103,9 дБ. Антенна с усилением 8 дБи сокращает их на 8 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −56,9 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,55; допустимая мощность 500 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: масса 5,5 кг; крепление: Ø80–95 мм.
Разъём — N / 7/16 DIN. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 350–400 МГц, у AC-35000 — 350–390 МГц
- Разъём N / 7/16 DIN, у AC-35000 — N
- Габариты по исполнению (см. таблицу «Исполнения»), у AC-35000 — Ø20 × (230 ± 5) мм
- Тяжелее на 5,4 кг (5,5 кг и 0,1 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 350–400 МГц, у AC-35010 — 300–390 МГц
- Усиление 8 дБи, у AC-35010 — 10,2 дБи (меньше на 2,2 дБ)
- Разъём N / 7/16 DIN, у AC-35010 — N
- Габариты по исполнению (см. таблицу «Исполнения»), у AC-35010 — 4,7 ± 0,5 мм
- Тяжелее на 1,05 кг (5,5 кг и 4,45 кг)
KADAMM AC-35010 даёт больше усиления; у KADAMM AC-35008 в пользу выбора — свой набор полос.
- Полосы 350–400 МГц, у AC-35005-3 — 330–370 МГц
- Усиление 8 дБи, у AC-35005-3 — 5 дБи (больше на 3 дБ)
- Разъём N / 7/16 DIN, у AC-35005-3 — N
- Тяжелее на 4,45 кг (5,5 кг и 1,05–1,5 кг)
Запас по дальности больше у KADAMM AC-35008; KADAMM AC-35005-3 легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AC-35008 с запасом по краям.
Значение AC-35008 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает AC-35008.
Согласование AC-35008 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AC-35008.
Крепление: на трубу Ø80–95 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–400 МГц |
| Коэффициент усиления, дБи | 8 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16° |
| Поляризация | Вертикальная |
| КСВН | ≤1,55 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 5,5 кг |
| Крепление на трубу | Ø80–95 мм |
Исполнения
| Артикул | Разъём | Длина / габариты, мм |
|---|---|---|
| KADAMM AC-35008 | розетка N или 7/16DIN | Ø70 × 3205 |
| KADAMM AC-35008-2 | розетка 7/16 DIN | Ø70×3205±20 |
Стандарты
- IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у AC-35008 — по исполнению (см. таблицу «Исполнения»).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-35008 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-35008 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 8 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 8 = 48 дБм, то есть около 63 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 375 МГц (середина полосы 350–400 МГц): L = 32,45 + 20·lg 375 + 20·lg 1 = 83,9 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 48 − 83,9 = −35,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Сети и службы в полосах AC-35008:
Перед заказом KADAMM AC-35008 сверьте с проектом:
- Частоты оборудования — внутри 350–400 МГц
- Мощность на порт — не выше 500 Вт
- Разъёмы — N / 7/16 DIN
- Опора и крепление — на трубу Ø80–95 мм
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление AC-35008 — на трубу Ø80–95 мм.
- AC-35008 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- После затяжки соединения AC-35008 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление AC-35008 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AC-35008
- Монтажный комплект на трубу Ø80–95 мм
Документация и поставка
Документы
Техописание и каталог
Техническое описание AC-35008 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AC-35008 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AC-35008 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AC-35008 | KADAMM AC-35000 | KADAMM AC-35010 | KADAMM AC-35005-3 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 350–400 МГц | 350–390 МГц | 300–390 МГц | 330–370 МГц |
| Усиление | 8 дБи | уточняйте у менеджера | 10,2 дБи | 5 дБи |
| Луч по горизонтали | 360° | 360° | 360° | 360° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | по исполнению (см. таблицу «Исполнения») | Ø20 × (230 ± 5) мм | 4,7 ± 0,5 мм | по исполнению (см. таблицу «Исполнения») |
| Масса | 5,5 кг | 0,1 кг | 4,45 кг | 1,05–1,5 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
Другие модели этого раздела каталога KADAMM: Антенны для раций и радиостанций VHF/UHF →
