Антенна: усиление 12,5–13 дБи.
Что представляет собой антенна

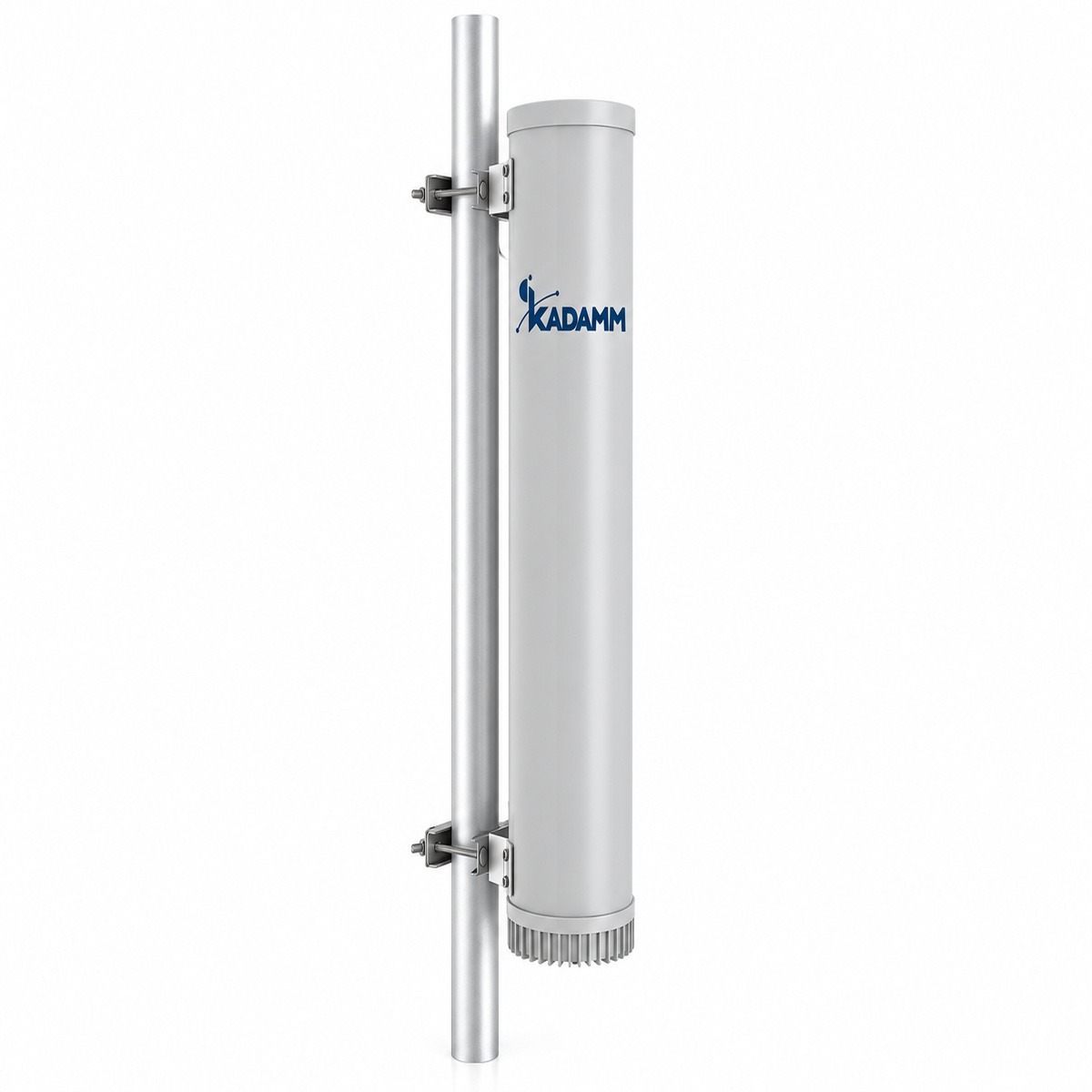

KADAMM WAP-180 — точка доступа Wi-Fi со встроенной антенной.
Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому двухдиапазонная антенна закрывает обе задачи сразу: дальность и проникновение на 2,4 ГГц, скорость на 5 ГГц.
Антенна рассчитана на MIMO: несколько входов. Каждый вход подключают к своему радиотракту точки доступа; разные поляризации (вертикальная и горизонтальная или ±45°) дают независимые каналы, и скорость растёт без расширения полосы.
Конструкция и условия работы: предельная скорость ветра 168 Н при 150 км/ч; рабочая температура −25…+60 °C (расширенный −40…+70 °C).
Чем отличается от похожих моделей KADAMM

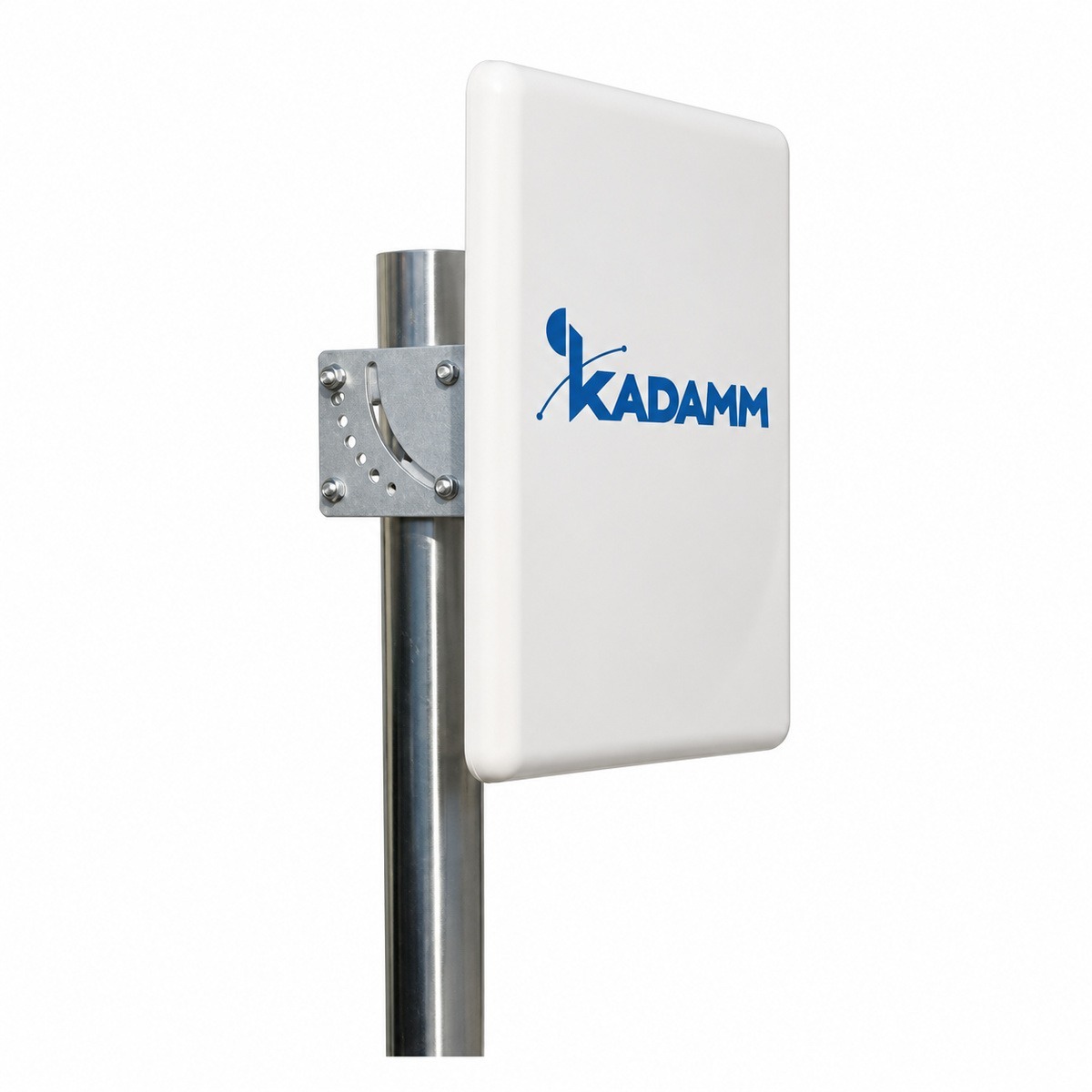

- Полосы 2400–2483,5 и 5150–5850 МГц, у PN58 — 5150–5850 МГц
- Усиление 12,5–13 дБи, у PN58 — 16–23 дБи (меньше на 3,5 дБ)
KADAMM PN58 даёт больше усиления; у KADAMM WAP-180 в пользу выбора — свой набор полос.

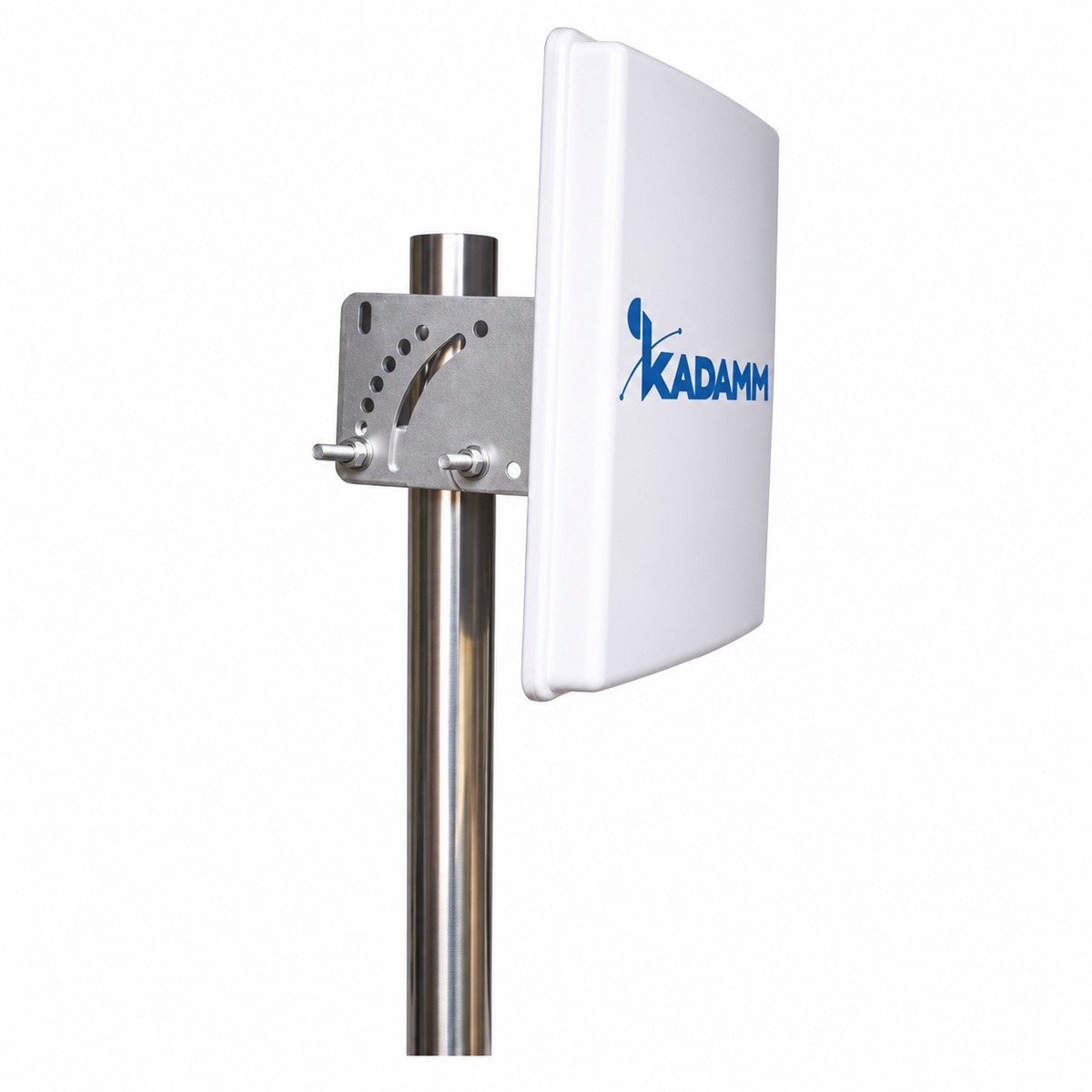

- Полосы 2400–2483,5 и 5150–5850 МГц, у PN2458 — 2400–2500 и 4900–5850 МГц
- Усиление 12,5–13 дБи, у PN2458 — 6–20 дБи (больше на 6,5 дБ)
У KADAMM WAP-180 больше усиление; KADAMM PN2458 выбирают, если важен её набор полос.

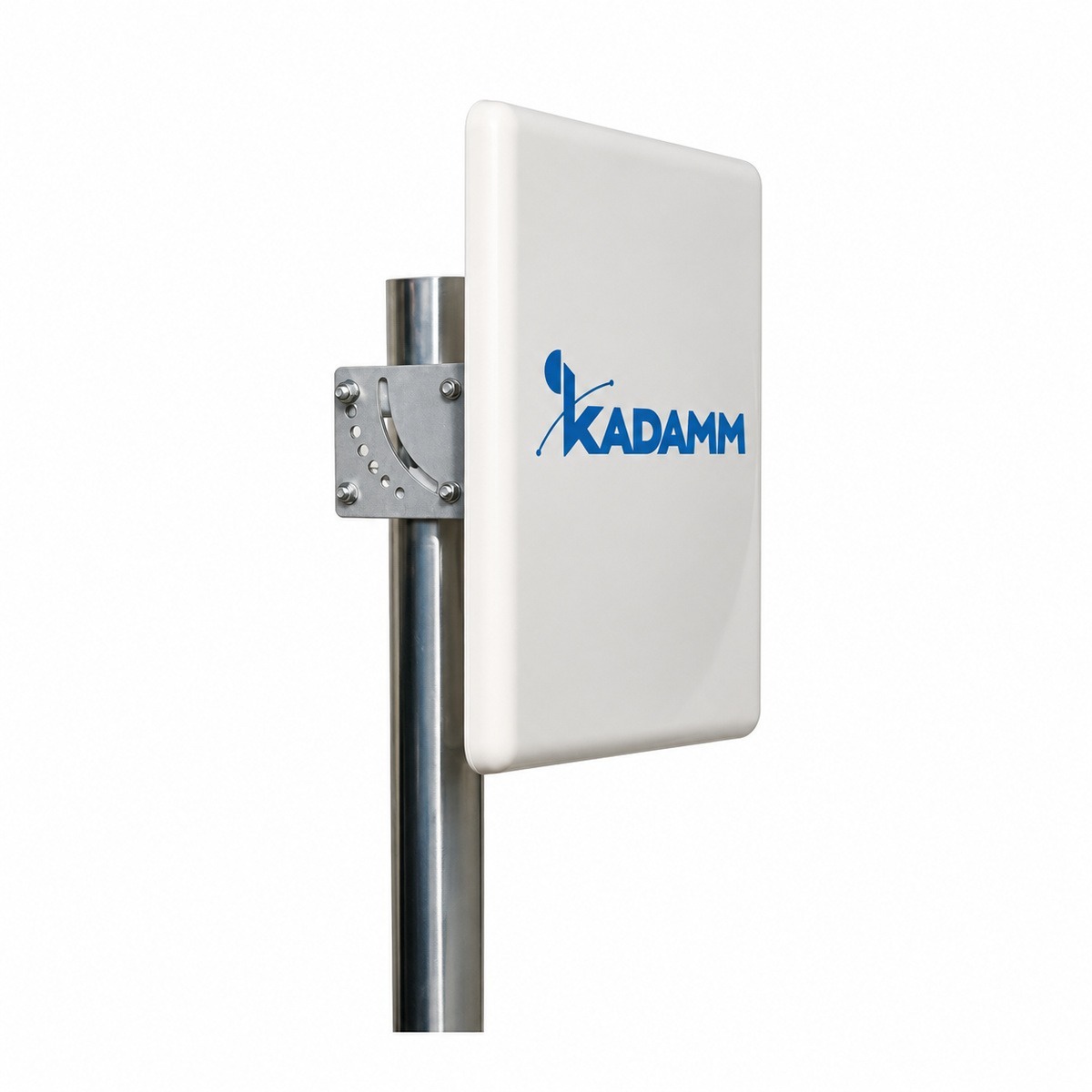

- Полосы 2400–2483,5 и 5150–5850 МГц, у PN24 — 2400–2500 МГц
- Усиление 12,5–13 дБи, у PN24 — 10–18 дБи (больше на 2,5 дБ)
У KADAMM WAP-180 больше усиление; KADAMM PN24 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу WAP-180 с запасом по краям.
Значение WAP-180 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Стандарты Wi-Fi | IEEE 802.11a/b/g/n/ac/ax |
| Скорость | до 1148 Мбит/с (2,4 ГГц) и 2402 Мбит/с (5 ГГц) |
| Абоненты | 1000+ подключённых, оптимально 200 активных |
| Максимальная ЭИИМ | 36 дБм в диапазонах 2,4 и 5 ГГц |
| Чувствительность | до −95 дБм (2,4 ГГц, 11ax 20 МГц, MCS0); до −94 дБм (5 ГГц, 11ax 20 МГц, MCS0) |
| MU-MIMO, OFDMA | 4 × 4 DL MU-MIMO в обоих диапазонах; OFDMA UL / DL |
| SSID | 16 (по 8 в каждом диапазоне) |
| Антенна | направленная, поляризация ±45°, лучи ±45°; усиление и ширина ДН — по исполнению |
| Внеполосные излучения | менее −36 дБм |
| Безопасность | WPA / WPA2 / WPA3 Personal и Enterprise, 802.1X, VLAN, фильтр MAC до 4000 |
| Интерфейс | 1 × Ethernet 2,5 Гбит/с |
| Питание | PoE+ (IEEE 802.3at) или 12 В / 2 А постоянного тока |
| Потребляемая мощность | до 25,5 Вт (PoE), 22,5 Вт (DC) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Корпус | цилиндрический, НПВХ |
| Монтаж | на трубу Ø50–115 мм |
| Ветровая нагрузка | 168 Н при 150 км/ч |
| Рабочая температура | −25…+60 °C (расширенный −40…+70 °C) |
| Влажность | 10–90 % без конденсации |
Исполнения
| Артикул | Усиление, дБи | Ширина ДН (Г) | Наклон луча | Габариты | Масса |
|---|---|---|---|---|---|
| WAP-180-13 | 4 × 13 ± 0,5 | 90 ± 5° (2,4 ГГц), 85 ± 5° (5 ГГц) | 1,5° (по заказу — другой) | Ø250 × 1245 мм | 13,2 кг |
| WAP-180-125 | 4 × 12,5 ± 0,5 | 85 ± 5° (2,4 и 5 ГГц) | 0° (по заказу — другой) | Ø250 × 850 мм | 9 кг |
Стандарты
- IEEE 802.11a/b/g/n/ac/ax — документ, на который ссылается техническое описание WAP-180.
- IEEE 802.3at — документ, на который ссылается техническое описание WAP-180.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход WAP-180 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 12,5 = 52,5 дБм, то есть около 178 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2442 МГц (середина полосы 2400–2483,5 МГц): L = 32,45 + 20·lg 2442 + 20·lg 1 = 100,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 52,5 − 100,2 = −47,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.
Сети и службы в полосах WAP-180:
Перед заказом KADAMM WAP-180 сверьте с проектом:
- Частоты оборудования — внутри 2400–2483,5 и 5150–5850 МГц
- Климат площадки — в пределах −25…+60 °C (расширенный −40…+70 °C)
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы WAP-180 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление WAP-180 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание WAP-180 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM WAP-180 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора WAP-180 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM WAP-180 | KADAMM PN58 | KADAMM PN2458 | KADAMM PN24 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2400–2483,5 и 5150–5850 МГц | 5150–5850 МГц | 2400–2500 и 4900–5850 МГц | 2400–2500 МГц |
| Усиление | 12,5–13 дБи | 16–23 дБи | 6–20 дБи | 10–18 дБи |
| Масса | — | 0,7 кг, 1,2 | 0,3 кг, 0,5 кг, 1,2 | 0,5 кг, 0,7 кг, 1 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
