Панельные направленные антенны: 2400–2500 / 4900–5850 МГц, усиление 6–20 дБи.
Что представляет собой антенна

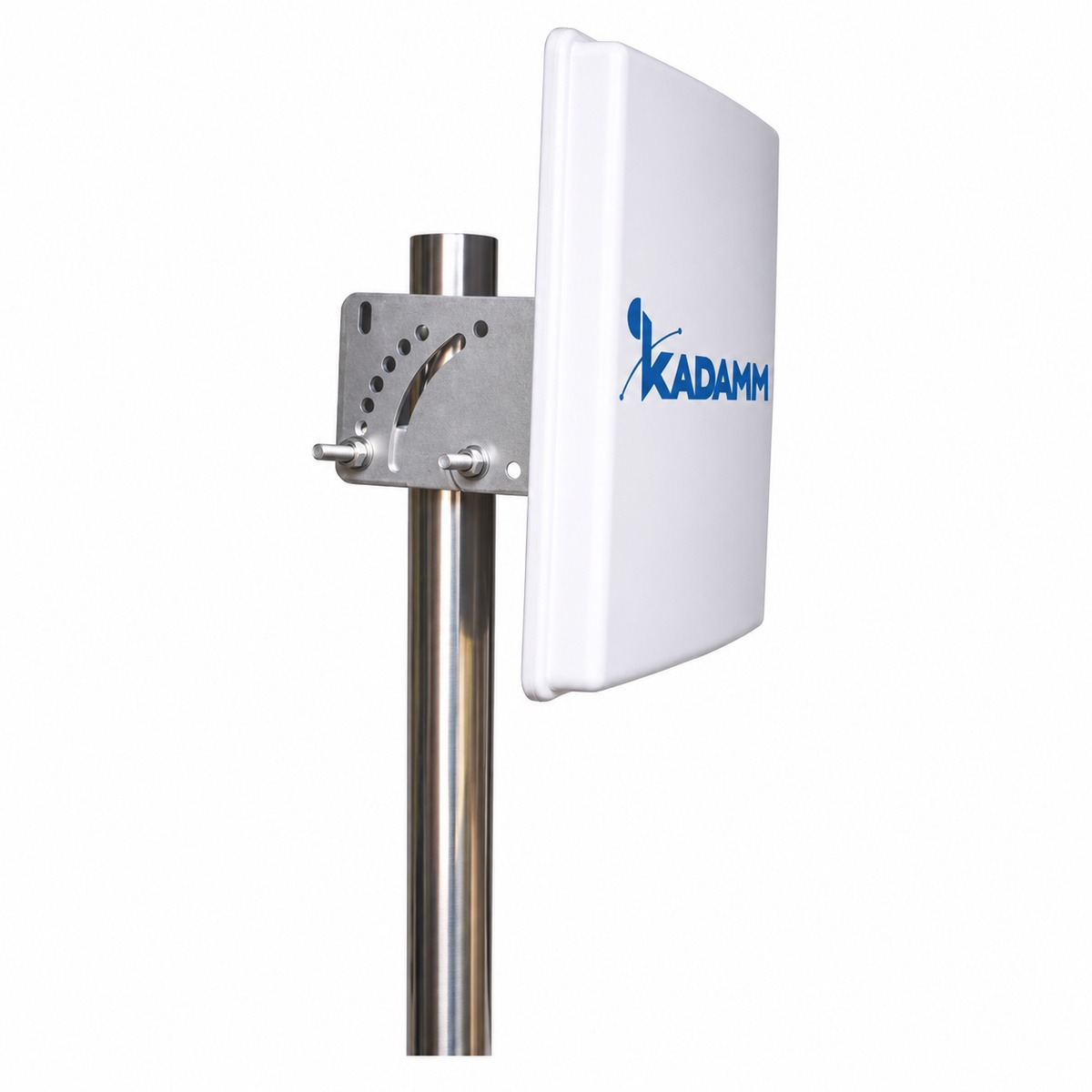

KADAMM PN2458 — панельные направленные антенны диапазона 2400–2500 / 4900–5850 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор, а назад — ослабленно.
Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.
Пример расчёта: на 2450 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 2450 + 20·lg 3 ≈ 109,8 дБ. Антенна с усилением 6 дБи сокращает их на 6 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −66,8 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,7, ≤2; допустимая мощность 100, 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: масса 0,3 кг, 0,5 кг, 1,2; крепление: мачта Ø40–Ø60, мачта Ø40–Ø60 мм; рабочая температура −40…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 2400–2500 и 4900–5850 МГц, у WAP-180 — 2400–2483,5 и 5150–5850 МГц
- Усиление 6–20 дБи, у WAP-180 — 12,5–13 дБи (меньше на 6,5 дБ)
KADAMM WAP-180 даёт больше усиления; у KADAMM PN2458 в пользу выбора — свой набор полос.
- Полосы 2400–2500 и 4900–5850 МГц, у PN24 — 2400–2500 МГц
- Усиление 6–20 дБи, у PN24 — 10–18 дБи (меньше на 4 дБ)
KADAMM PN24 берут, когда нужен запас по дальности; KADAMM PN2458 легче и проще в монтаже.
- Полосы 2400–2500 и 4900–5850 МГц, у PN58 — 5150–5850 МГц
- Усиление 6–20 дБи, у PN58 — 16–23 дБи (меньше на 10 дБ)
- Легче на 0,4 1,2 (0,3 кг, 0,5 кг, 1,2 и 0,7 кг, 1,2)
KADAMM PN58 берут, когда нужен запас по дальности; KADAMM PN2458 легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу PN2458 с запасом по краям.
Значение PN2458 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование PN2458 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт PN2458.
Крепление: мачта Ø40–Ø60, мачта Ø40–Ø60 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 2400–2500 / 4900–5850 МГц (Wi-Fi) |
| Усиление | 6–20 дБи |
| Порты | 1 и 2–4 порта (MIMO) |
| КСВН | ≤1,7, ≤2 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100, 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Крепление | мачта Ø40–Ø60, мачта Ø40–Ø60 мм |
| Рабочая температура | −40…+65 °C |
| Масса | 0,3 кг, 0,5 кг, 1,2 |
Исполнения
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM PN2458-13 | 2400-2500/5150-5850 МГц | 13 | 40°/33° | 1 (вертикальная) | N (розетка) | 140×120×40 мм |
| KADAMM PN2458-20 | 2400-2500/5150-5850 МГц | 20 | 22°/11°/22°/11° | 1 (вертикальная) | N (розетка) | 305×305×25 |
| KADAMM PN2458-6M | 2400-2500/4900-5850 МГц | 6 | 70°/70° | 6 (3×горизонтальная + 3×вертикальная) | 6×N (розетка) | 210×180×44 мм |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры PN2458 в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание PN2458.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход PN2458 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 6 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 6 = 46 дБм, то есть около 40 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2450 МГц (середина полосы 2400–2500 МГц): L = 32,45 + 20·lg 2450 + 20·lg 1 = 100,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 46 − 100,2 = −54,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.
Сети и службы в полосах PN2458:
Перед заказом KADAMM PN2458 сверьте с проектом:
- Частоты оборудования — внутри 2400–2500 и 4900–5850 МГц
- Мощность на порт — не выше 100, 100 Вт
- Опора и крепление — мачта Ø40–Ø60, мачта Ø40–Ø60 мм
- Климат площадки — в пределах −40…+65 °C
Как подобрать антенну под объект
Монтаж и подключение
- Крепление PN2458 — мачта Ø40–Ø60, мачта Ø40–Ø60 мм.
- После затяжки соединения PN2458 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление PN2458 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна выбранной модели и крепёж (по модели)
Документация и поставка
Документы
Техописание и каталог
Техническое описание PN2458 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM PN2458 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора PN2458 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
