KADAMM ВСЧ-МК — серия производства KADAMM (КАДАММ): 5 моделей, до 16 ГГц, соединители SMA.
О серии

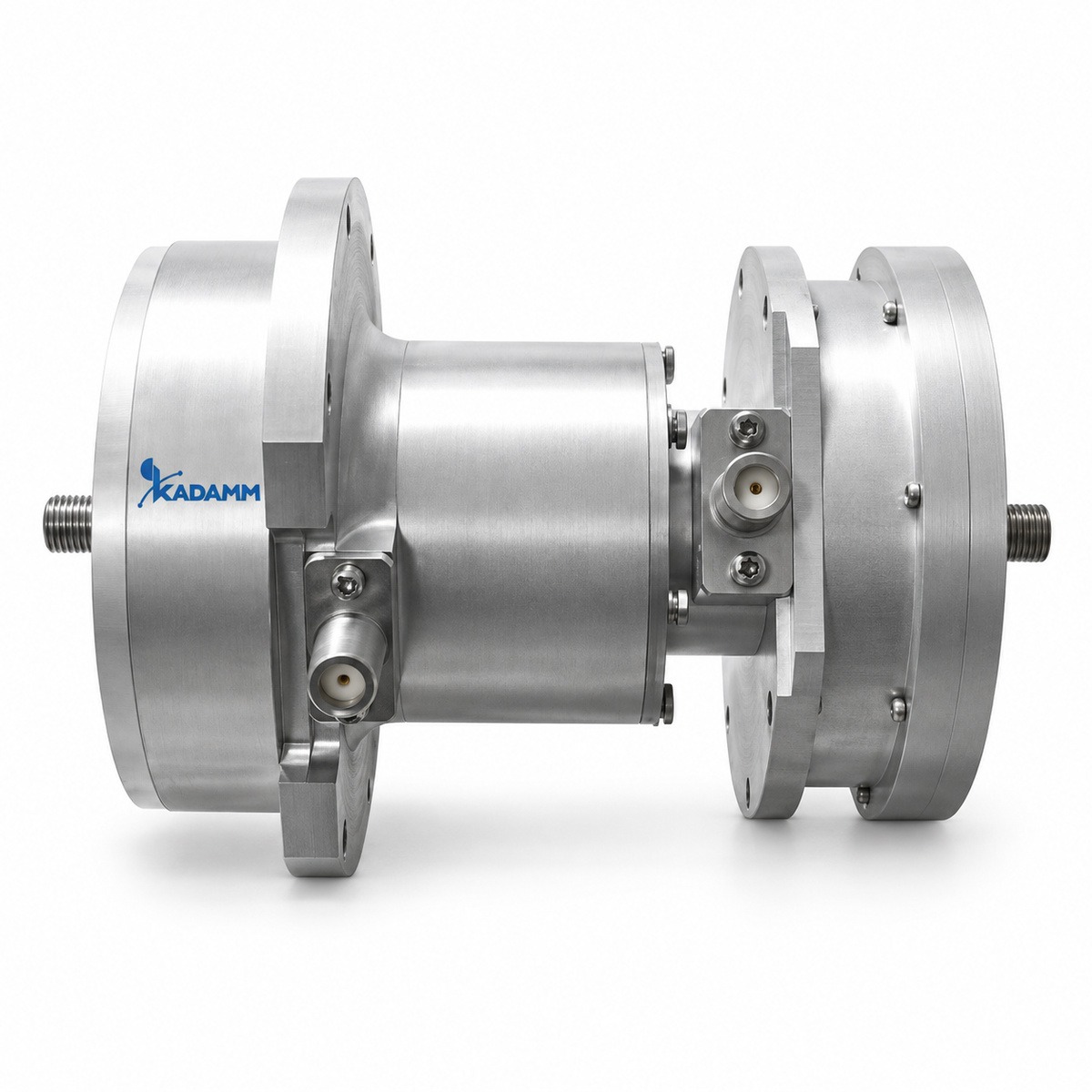

Вращающиеся сочленения серии ВСЧ-МК передают сигнал между неподвижной и вращающейся частями. Состав серии ВСЧ-МК: 5 моделей, общий диапазон до 16 ГГц, соединители SMA.
По моделям KADAMM ВСЧ-МК: КСВН от 1,2 до 2,5. Исполнения ВСЧ-МК различаются по параметрам: частоты, КСВН, материал. Общее для всех моделей ВСЧ-МК: соединитель — SMA (розетка).
Типовые задачи для серии ВСЧ-МК: поворотные антенны радиолокаторов; опорно-поворотные устройства; измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВСЧ-МК.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Соединитель | SMA (розетка) |
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Материал |
|---|---|---|---|
| KADAMM ВСЧ-1-9,65-SMA(р)-М | CH1: 9,4±0,25 CH1: 9,4±0,25 | 1,3 1,3 | медь |
| KADAMM ВСЧ-2-1,45-SMA(р)-М | CH1: 0,95-1,45 CH2: 0,95-1,45 | 1,25 1,5 | медь |
| KADAMM ВСЧ-2-16-SMA(р)-М | CH1: 0-16 CH2: 0-11 | 1,5 2,5 | алюминий |
| KADAMM ВСЧ-2-4,5-SMA(р)-М | CH1: 0-4,5 CH2: 0-4,5 | 1,2 1,45 | алюминий |
| KADAMM ВСЧ-2-6,45-SMA(р)-М | CH1: 3,6-4,2 CH2: 5,85-6,45 | 1,3 1,3 | медь |
Вопросы по серии
Общий диапазон серии ВСЧ-МК — до 16 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВСЧ-МК — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВСЧ-1-9,65-SMA(р)-М», и количество.
К серии ВСЧ-МК прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
