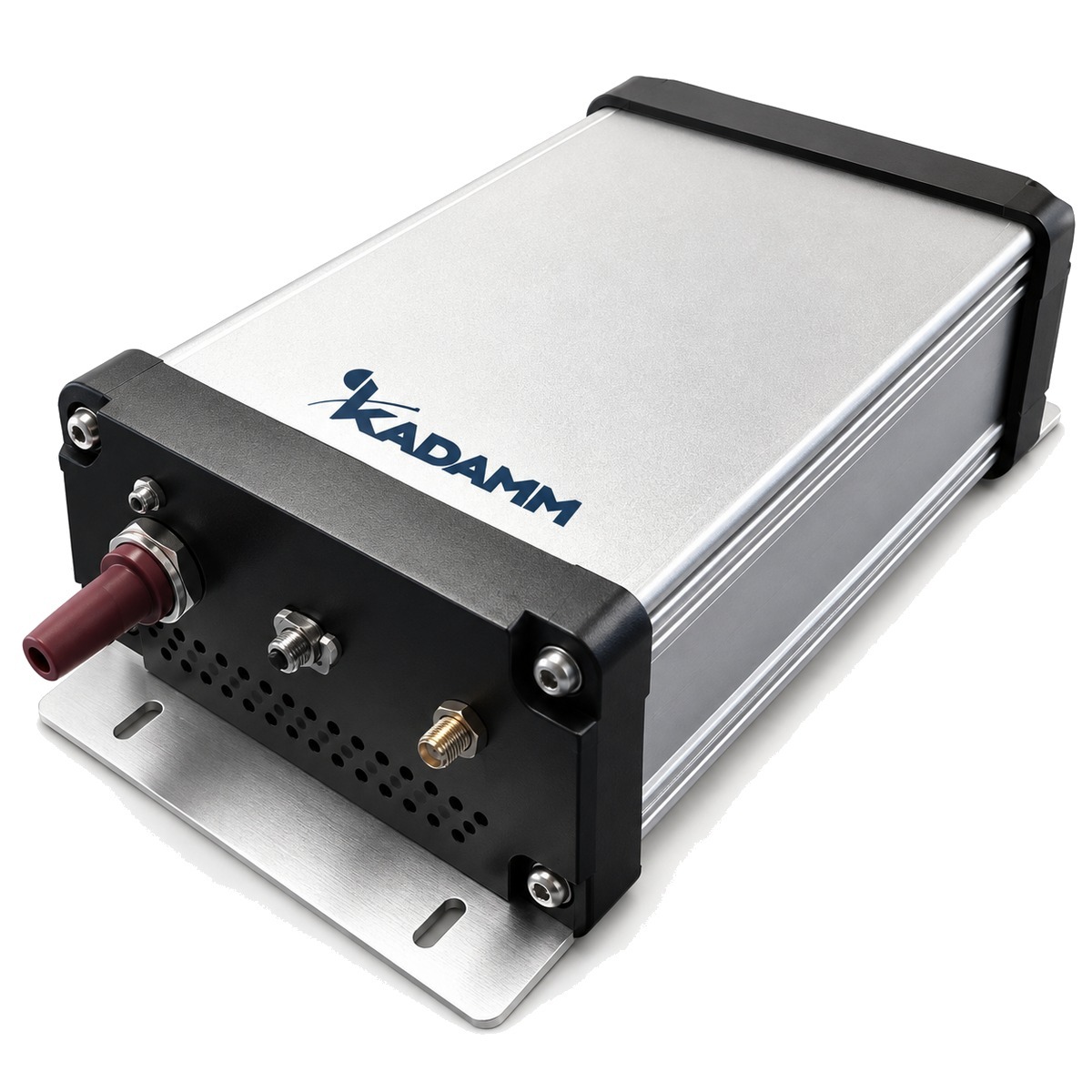

Малошумящие усилители СВЧ (МШУ, LNA), модули KADAMM УМШ-М

Name: Малошумящие усилители СВЧ (МШУ, LNA), модули KADAMM УМШ-М
Brand: КАДАММ
SKU: KADAMM УМШ-М

Производитель:КАДАММ

Артикул: KADAMM УМШ-М

Техническое описание серии KADAMM УМШ-М

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Малошумящие усилители

Серия KADAMM УМШ-М: 141 модель, 9 кГц – 260 ГГц, соединители по таблице исполнений.

Малошумящие усилители СВЧ (МШУ, LNA), модули KADAMM УМШ-М

9 кГц – 260 ГГц

Диапазон частот

141

Моделей в серии

по таблице исполнений

Соединитель

О серии

Изделия серии KADAMM УМШ-М усиливают слабый принятый сигнал, добавляя к нему минимум собственного шума. Состав серии УМШ-М: 141 модель, общий диапазон 9 кГц – 260 ГГц, соединители по таблице исполнений.

По моделям KADAMM УМШ-М: КСВН от 1,2 до 3,5; усиление от 10 до 55 дБ. Исполнения УМШ-М различаются по параметрам: частоты, усиление, коэффициент шума, мощность при сжатии на 1 дБ, КСВН, габариты.

Где применяют KADAMM УМШ-М: входные каскады приёмников; усиление сигнала антенны перед длинным кабелем; измерительные и радиоастрономические тракты. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения УМШ-М.

На что смотреть при подборе

Диапазон 9 кГц – 260 ГГцВесь диапазон серии УМШ-М закрывают разные исполнения — полоса у каждого своя.

ЧастотыРабочая полоса модели УМШ-М должна перекрывать все частоты тракта с запасом по краям.

УсилениеКоэффициент усиления модели УМШ-М выбирают по дальности трассы или требуемому уровню сигнала.

КСВНДля измерительных трактов берите исполнения УМШ-М с наименьшим КСВН.

ГабаритыГабариты модели УМШ-М проверьте по месту установки заранее.

Технические характеристики

Исполнения серии

Артикул	Частоты, ГГц	Усиление, дБ	Коэффициент шума, дБ	P1dB, дБм	КСВН	Габариты, мм	Неравномерность АЧХ, ±дБ	Питание, В
KADAMM УМШ-0,01/15000-12-6,0	0,00001–15	12	6(тип.)	10	2	40×35×12	±2,5	12
KADAMM УМШ-0,09/2000-42-3,0	0,00009–2	42(тип.)	3(тип.)	15(тип.)	2(тип.)	40×35×12	-	12
KADAMM УМШ-0,1/500-24-3,0	0,0001–0,5	24	3	5	1,5	50×30×15	±0,5	15
KADAMM УМШ-0,1/500-30-3,0	0,0001–0,5	30	3	5	1,5	50×30×15	±0,5	5
KADAMM УМШ-0,5/1000-23-1,2	0,0005–1	23(тип.)	1,2(тип.)	23(тип.)	1,8(тип.)	32×30×12	-	5
KADAMM УМШ-1,6-30-13,5-42	1,6–30	13,5	4,2	26	1,2	88×80×36	0,25	15
KADAMM УМШ-1/12000-30-5,5	0,001–12	30	5,5(тип.)	15	2,5	40×35×12	±2,5	12
KADAMM УМШ-1/26500-17-5,5	0,001–26,5	17	5,5(тип.)	10	2,5	40×35×12	±1,0	12
KADAMM УМШ-1/400-50-2,0	0,001–0,4	50	2	20	2	32×30×12	±0,5	15
KADAMM УМШ-10/18000-25-5,0	0,01–18	25	5	10	2,2	16,2×12,2×7,4	±1,0	12
KADAMM УМШ-10/2500-30-4,0	0,01–2,5	30	4(тип.)	10	2	16,2×12,2×7,4	±1,0	12
KADAMM УМШ-10/60-15-5,0	0,01–0,06	15	5	23	1,5	50×30×15	±1,0	12
KADAMM УМШ-10/60-16-5,0	0,01–0,06	16	5	23	-	50×30×15	±1,5	5
KADAMM УМШ-100/12000-25-2,5	0,1–12	25	2,5	15	1,5	50×30×15	±2	12
KADAMM УМШ-100/15000-45-2,2	0,1–15	45	2,2	5	1,5	50×30×15	±2,5	12
KADAMM УМШ-100/20000-25-4,0	0,1–20	25	4	20	3	30×20×12	±1,5	12
KADAMM УМШ-100/26500-30-3,0	0,1–26,5	30	3	20	2	30×20×12	±2,5	12
KADAMM УМШ-100/30000-18-5,5	0,1–30	18	5,5	15	2,5	40×35×12	±2,5	12
KADAMM УМШ-100/50000-28-5,0	0,1–50	28	5(тип.)	10	3	40×35×12	±3,0(не более)	12
KADAMM УМШ-100/6000-16-1,0	0,1–6	16	1	21	2	30×30×15	±8	5
KADAMM УМШ-100/6000-25-2,5	0,1–6	25	2,5	15	1,5	30×30×15	±2	12
KADAMM УМШ-1000/12000-25-5,0	1–12	25	5(тип.)	-	2	39,1×18,8×9,27	±1,5(не более)	12
KADAMM УМШ-1000/12000-28-3,0	1–12	28	3	15	2	39,1×18,8×9,27	±1,0	12
KADAMM УМШ-1000/18000-30-4,0	1–18	30	4	10	1,5	50×30×15	±1,5	12
KADAMM УМШ-1000/18000-40-3,2	1–18	40	3,2	8	1,8	50×30×15	±2	12
KADAMM УМШ-1000/18000-42-2,5	1–18	42	2,5	10	2	21,8×17,8×7,4	±1,5	9
KADAMM УМШ-1000/18000-45-3,0	1–18	45	3	10	1,5	21,8×17,8×7,4	±2	5, 12
KADAMM УМШ-1000/18000-47-2,5	1–18	50	2,5	10	2	21,8×17,8×7,4	±1,5	9
KADAMM УМШ-1000/18000-47-3,2	1–18	47	3,2	12	1,8	21,8×17,8×7,4	-	12
KADAMM УМШ-1000/18000-50-3,0	1–18	50	3	20	2	50×30×15	±2,5	12
KADAMM УМШ-1000/18000-55-2,2	1–18	55	2,2	10	2,5	50×30×15	±1,5	12
KADAMM УМШ-1000/20000-25-3,5	1–20	25	3,5	21	2	50×30×15	±2,5	12
KADAMM УМШ-1000/20000-40-4,0	1–20	40	4	16	1,5	50×30×15	±2	12
KADAMM УМШ-1000/40000-30-8,0	1–40	30	8	10	2,5	21,8×17,8×7,4	±3,0	12
KADAMM УМШ-1000/6000-15-2,0	1–6	15	2	12	2	48,5×29×10	±4,5	5
KADAMM УМШ-10700/12750-25-3,0	10,7–12,75	25	3	8	1,5	50×30×15	±0,5	5
KADAMM УМШ-110000/170000-16-4,0	110–170	16	4(тип.)	-	2,2	35×30×22	±3	7
KADAMM УМШ-12000/18000-20-4,0	12–18	20	4	15	1,5	50×30×15	±1,5	12
KADAMM УМШ-12000/18000-36-1,8	12–18	36	1,8	10	2	50×30×15	±1,2	12
KADAMM УМШ-12000/40000-30-4,0	12–40	30	4	5	2,5	50×30×15	±2,5	12
KADAMM УМШ-140000/200000-15-4,5	140–200	15	4,5	-	2,5	35×30×22	±3	7
KADAMM УМШ-16000/22000-35-2,5	16–22	35	2,5	19	2	50×30×15	±1,5	12
KADAMM УМШ-16000/40000-20-3,5	16–40	20	3,5	16	2	50×30×15	±3,5	5
KADAMM УМШ-17500/20200-20-2,0	17,5–20,2	20	2	2	1,5	50×30×15	±0,5	5
KADAMM УМШ-17700/21200-30-8,0	17,7–21,2	30	8	10	2	50×30×15	±2	15–24
KADAMM УМШ-18000/26500-30-4,0	18–26,5	30	4	5	1,8	50×30×15	±1	12
KADAMM УМШ-18000/26500-45-3,2	18–26,5	45	3,2	10	1,8	17,8×16,2×7,4	±2	5
KADAMM УМШ-18000/26500-48-2,5	18–26,5	48	2,5	10	2,3	17,8×16,2×7,4	±2,5	12
KADAMM УМШ-18000/28000-20-4,0	18–28	20	4	8	1,6	50×30×15	±1,5	5
KADAMM УМШ-18000/40000-25-5,0	18–40	25	5	12	2,5	50×30×15	±1,5(не более)	12
KADAMM УМШ-18000/40000-25-5,0-P10	18–40	25	5	10	2	50×30×15	±3	5
KADAMM УМШ-18000/40000-25-5,0-P15	18–40	25	5	15	2	50×30×15	±2,5	12
KADAMM УМШ-18000/40000-30-3,5	18–40	30	3,5	8	2,2	50×30×15	±2,5	12
KADAMM УМШ-18000/40000-30-5,0-P20	18–40	30	5	20	2,5	50×30×15	±2,5	12
KADAMM УМШ-18000/40000-40-4,5	18–40	40	4,5	6	2	50×30×15	±2,5	15
KADAMM УМШ-18000/40000-50-4,5	18–40	50	4,5	5	2	50×30×15	±3	15
KADAMM УМШ-20/3000-30-3,5	0,02–3	30	3,5	15	2	50×30×20	±2,5	15
KADAMM УМШ-20/6000-32-1,5	0,02–6	32	1,5(тип.)	12	2,5	50×30×20	±1,5	5
KADAMM УМШ-20/8000-20-3,0	0,02–8	20	3(тип.)	12	2(тип.)	60×45×15	±2,0	12
KADAMM УМШ-200/10000-45-5,0	0,2–10	45	5	23	2,2	35×40×12	±2,0(не более)	12
KADAMM УМШ-200/2000-30-3,0	0,2–2	30	3	10	2	50×30×20	±2	5
KADAMM УМШ-200/6000-42-1,3	0,2–6	42	1,3	15	2	50×30×20	±2	12
KADAMM УМШ-2000/10000-30-4,0	2–10	30	4	15	2	40,208×27,762×9,703	±1,0	12
KADAMM УМШ-2000/18000-12-3,2	2–18	12	3,2	13	2	40,208×27,762×9,703	±1,5	12
KADAMM УМШ-2000/18000-18-3,0	2–18	18	3	10	1,5	50×30×15	±1,5	12
KADAMM УМШ-2000/18000-18-4,0	2–18	18	4	19	2	50×30×15	±1,0	12
KADAMM УМШ-2000/18000-21-4,0	2–18	21	4	23	2	34,5×16,8×7,6	±1,0	12
KADAMM УМШ-2000/18000-28-3,0	2–18	28	3	10	1,5	34,5×16,8×7,6	±1,5	12
KADAMM УМШ-2000/18000-30-4,5	2–18	30	4,5	10	2	16,2×17,8×7,4	±2,0	12
KADAMM УМШ-2000/18000-34-3,0	2–18	34	3	22	2,2	16,2×17,8×7,4	±1,5	12
KADAMM УМШ-2000/26500-25-4,0	2–26,5	25	4	8	1,8	50×30×15	±2	12
KADAMM УМШ-2000/26500-48-5,0	2–26,5	48	5	10	2,5	50×30×15	±4,5	9
KADAMM УМШ-2000/6000-30-1,5	2–6	30	1,5	2	2	21,8×17,8×7,4	±1,0	5
KADAMM УМШ-2000/6000-39-4,5	2–6	39	4,5	23	2	27,508×27,762×9,703	±0,8	10
KADAMM УМШ-2000/8000-20-4,0	2–8	20	4	8	1,6	27,508×27,762×9,703	±1,5	5
KADAMM УМШ-20000/32000-40-2,5	20–32	40	2,5	10	2	50×30×15	±2,5	5
KADAMM УМШ-200000/230000-22-7,2	200–230	22	7,2	-	2,5	35×30×22	±3	8
KADAMM УМШ-23000/25000-35-2,0	23–25	35	2	-3	1,8	50×30×15	±1,5	5
KADAMM УМШ-23000/40000-34-3,5	23–40	34	3,5	10	2	50×30×15	±2,5	12
KADAMM УМШ-230000/260000-19-8,5	230–260	19	8,5	-	3,5	35×30×22	-	8
KADAMM УМШ-24000/28000-30-4,0	24–28	30	4	10	2	50×30×15	±1	5
KADAMM УМШ-24000/30000-30-2,0	24–30	30	2	10	1,5	50×30×15	±1	5
KADAMM УМШ-25/1000-50-1,3	0,025–1	50	1,3	14	2,5	60×45×15	-	5–20
KADAMM УМШ-26000/40000-30-2,8	26–40	30	2,8	10	2,3	17,8×16,2×7,4	±2,5	12
KADAMM УМШ-26000/40000-30-3,0	26–40	30	3	-	2,2	17,8×16,2×7,4	-	15
KADAMM УМШ-26500/40000-20-3,0	26,5–40	20	3	5	1,5	50×30×15	±1,5	5
KADAMM УМШ-26500/40000-25-4,0	26,5–40	25	4	-	1,8	50×30×15	±2	5
KADAMM УМШ-30/1000-15-2,0	0,03–1	15	2	18	2	50×30×20	±3	5,5
KADAMM УМШ-30/1000-50-1,3	0,03–1	50	1,3	15	1,5	50×30×20	±2,5	12
KADAMM УМШ-30/18000-15-2,5	0,03–18	15	2,5(тип.)	10	1,8	16,2×12,2×7,4	±1,0	12
KADAMM УМШ-30/3000-40-3,0	0,03–3	40	3	12	2	50×30×20	±2	15
KADAMM УМШ-30/6000-25-5,0	0,03–6	25	5	10	2	50×30×20	±3	15
KADAMM УМШ-300/40000-40-5,5	0,3–40	40	5,5(тип.)	14	2,2	35×40×12	±2,5	12
KADAMM УМШ-3000/12000-24-3,0	3–12	24	3	21	1,5	50×30×15	±1,5	12
KADAMM УМШ-3000/15000-15-3,0	3–15	15	3	8	1,5	50×30×15	±1,0	5
KADAMM УМШ-39000/41000-30-3,2	39–41	30	3,2	10	2	50×30×15	±0,5	5
KADAMM УМШ-400/2000-25-2,0	0,4–2	25	2	20	2,5	18,8×19,1×11,7	±1,5	9
KADAMM УМШ-400/8000-40-2,5	0,4–8	40	2,5	14	2	18,8×19,1×11,7	±1,5	12
KADAMM УМШ-4000/12000-14-3,0	4–12	14	3	15	2	27,2×17,8×7,4	±2,0	12
KADAMM УМШ-4000/12000-30-1,5	4–12	30	1,5	10	2	27,2×17,8×7,4	±2,0	12
KADAMM УМШ-4000/8000-22-2,5	4–8	22	2,5	14	2	16,2×17,8×7,4	±1,0	12
KADAMM УМШ-4000/8000-40-1,1	4–8	40	1,1	10	2	16,2×17,8×7,4	±1,5	12
KADAMM УМШ-40000/53000-40-5,0	40–53	40	5	10	2	50×30×15	±2	5
KADAMM УМШ-5/1000-46-1,5	0,005–1	46(тип.)	1,5(тип.)	20(тип.)	2(тип.)	88×80×36	-	5
KADAMM УМШ-50/3000-17-1,5	0,05–3	17	1,5	15	2	18,8×19,1×11,7	±1,5	5
KADAMM УМШ-50/6000-25-4,0	0,05–6	25	4	22	2	18,8×19,1×11,7	±3	12
KADAMM УМШ-50/90-15-3,2	0,05–0,09	15	3,2	10	1,5	16,2×12,2×7,4	±0,2	15
KADAMM УМШ-500/18000-10-3,0	0,5–18	10	3(тип.)	12	2	18,8×19,1×11,7	±1,5	15
KADAMM УМШ-500/18000-14-3,0	0,5–18	14	3(тип.)	17	2	16,2×17,8×7,4	±0,75	15
KADAMM УМШ-500/18000-16-5,0	0,5–18	16	5	18	2,2	16,2×17,8×7,4	±1,5(не более)	12
KADAMM УМШ-500/18000-40-3,0	0,5–18	40	3	10	2,5	40×35×12	±1,5	12
KADAMM УМШ-500/18000-40-3,5	0,5–18	40	3,5	12	2	50×30×15	±2	5
KADAMM УМШ-500/40000-43-5,0	0,5–40	43	5	14	2	40×35×12	±2,5	12
KADAMM УМШ-500/8000-20-1,6	0,5–8	20(тип.)	1,6(тип.)	18(тип.)	3,5	18,8×19,1×11,7	±1,0	6
KADAMM УМШ-5000/10000-30-2,3	5–10	30	2,3	10	1,5	50×30×15	±1,2	5
KADAMM УМШ-50000/59000-40-5,5	50–59	40	5,5	10	2	50,2×40×25	±1	8
KADAMM УМШ-50000/75000-25-3,0	50–75	25	3	-	2	50,2×40×25	-	7
KADAMM УМШ-5400/5900-35-0,8	5,4–5,9	35	0,8	10	1,4	50×30×15	±0,3	5
KADAMM УМШ-57000/67000-30-5,0	57–67	30	5	10	2	50×30×15	-	12
KADAMM УМШ-600/4200-20-1,0	0,6–4,2	20(тип.)	1(тип.)	21(тип.)	2(тип.)	40×35×12	±2(тип.)	5
KADAMM УМШ-600/4200-30-0,8	0,6–4,2	30	0,8	21	2	40×30×15	±2,5	5
KADAMM УМШ-600/4200-35-1,0	0,6–4,2	35	1	21	2	40×30×15	±2	5
KADAMM УМШ-600/4200-55-1,1	0,6–4,2	55	1,1	21	2	56×30×15	±3	5
KADAMM УМШ-6000/18000-20-2,8	6–18	20	2,8	13	2	27,6×27,8×9,9	±1,2	12
KADAMM УМШ-6000/18000-25-5,0	6–18	25	5	10	2	27,6×27,8×9,9	±3	5
KADAMM УМШ-6000/18000-50-3,0	6–18	50	3	15	2	50×30×15	±1,5	12
KADAMM УМШ-60000/90000-26-4,3	60–90	26	4,3	-	2	35×30×22	-	7
KADAMM УМШ-60000/90000-35-4,0	60–90	35	4	9	3	50×30×15	-	5
KADAMM УМШ-700/1100-20-2,5	0,7–1,1	20	2,5	13	1,5	56×30×15	±1	12
KADAMM УМШ-700/1100-25-2,5	0,7–1,1	25	2,5	13	-	48,5×29	±1,5	5
KADAMM УМШ-75000-110000-20,5-32	75–110	20,5	3,2	-	2	35×30×22	±2,5	10
KADAMM УМШ-75000/110000-38-3,6	75–110	38	3,6	-	2,2	35×30×22	-	10
KADAMM УМШ-800/18000-25-3,5	0,8–18	25	3,5	13	2	48,5×29	±2,5	12
KADAMM УМШ-8000/12000-15-4,0	8–12	15	4	13	1,5	50×30×15	±0,5	5
KADAMM УМШ-8000/12000-32-1,1	8–12	32	1,1	10	2	17,8×16,2×7,4	±1,0	12
KADAMM УМШ-8000/18000-20-4,0	8–18	20	4	8	1,6	17,8×16,2×7,4	±1,5	5
KADAMM УМШ-8000/26500-15-3,5	8–26,5	15	3,5	8	1,5	50×30×15	±1,5	5
KADAMM УМШ-8000/26500-40-6,5	8–26,5	40	6,5	18	2	50×30×15	±2	12
KADAMM УМШ-9000/10000-25-1,5	9–10	25	1,5	20	1,8	50×30×15	±0,5	9
KADAMM УМШ-950/2150-20-2,0	0,95–2,15	20	2	15	2	48,5×29×10	±1,5	5
KADAMM УМШ-9K/3000-43-3,0	9K–3	43	3	16	1,8	38,1×21,59×9,5	±1,5	12

Вопросы по серии

В каком диапазоне работает серия KADAMM УМШ-М?

Общий диапазон серии УМШ-М — 9 кГц – 260 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM УМШ-М?

В серии УМШ-М — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM УМШ-М?

Назовите артикул исполнения из таблицы, например «KADAMM УМШ-0,01/15000-12-6,0», и количество.

Какие документы есть на серию KADAMM УМШ-М?

Техническое описание серии УМШ-М и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
