КАДАММ (KADAMM) · Серия ТЛ6313-IP
Цифровая версия однокнопочного SOS-интеркома ТЛ6313: SIP 2.0 (RFC 3261), питание PoE (802.3af / 802.3at) или DC 5В, настройка удалённо через веб-интерфейс, защита IP55 (у аналога IP54), по заказу — IP65. Корпус из нержавеющей стали AISI 304, кнопка металлическая, вандалоустойчивая. Полный дуплекс с эхокомпенсацией, грозозащита по IEC 61000-4-5. Габариты 200×130×65 мм при массе всего 1,5 кг.
IP-интерком · SIP 2.0
Одна кнопка SOS
AISI 304 (нержавейка)
IP55 · IK9
PoE или DC 5В
SIP 2.0
RFC 3261
AISI 304
Нерж. сталь
1
кнопка вызова
IP55
выше, чем у аналога
−40..+70
°C диапазон
1,5 кг
В 2 раза легче
О модели

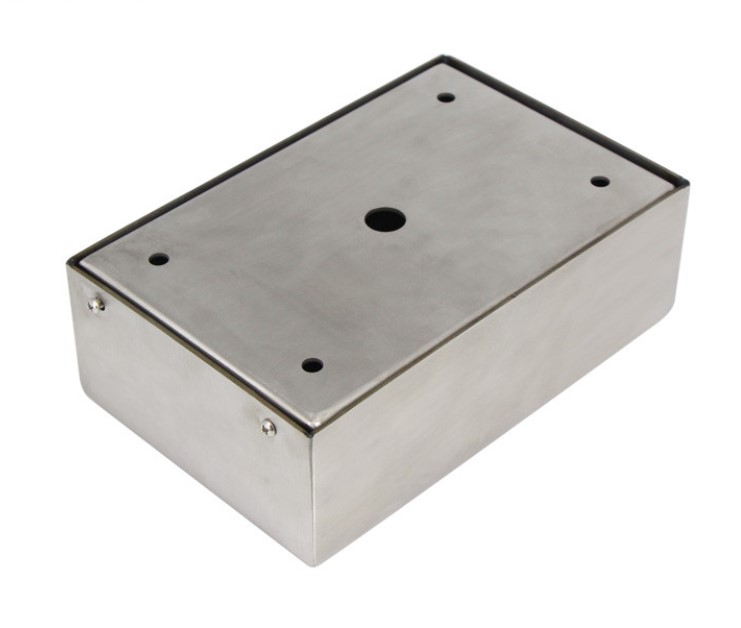

ТЛ6313-IP — это классический SOS-интерком ТЛ6313, переведённый на IP. Корпус остался прежним: компактный, из нержавеющей стали AISI 304; кнопка по-прежнему одна, с логикой «нажал — дозвонился, повторил — отбой». Изменилась основа — она стала цифровой. Поддержка SIP 2.0 (RFC 3261) позволяет работать с большинством IP-АТС, в том числе облачными. Номер «горячей линии» прописывается удалённо через веб-интерфейс — выезд на объект ради перенастройки не нужен. Питание берётся по PoE (через сетевой кабель) либо от адаптера DC 5В. Полный дуплекс дополнен эхокомпенсацией (AEC), детектором речи (VAD) и генератором комфортного шума (CNG), от импульсных перенапряжений в сети защищает грозозащита по IEC 61000-4-5. Защита — IP55, то есть на ступень выше, чем IP54 у аналоговой ТЛ6313. По заказу — IP65. Масса 1,5 кг — в 2 раза меньше, чем у аналоговой версии, поскольку аналоговый трансформатор здесь отсутствует.
Для пользователя это всё та же простая SOS-кнопка, а для эксплуатационной службы — устройство с удалённой настройкой. Сменить номер «горячей линии» на 50 точках распределённого объекта — 5 минут в браузере вместо дня выездов. А для больших объектов есть автонастройка (TR-069, DHCP Option 66, SIP PnP): десятки точек разворачиваются по единому шаблону.
Ключевые преимущества
Одна кнопка — максимум простоты
Нажатие — дозвон. Повторное нажатие — отбой. В стрессовой ситуации пользователю нужен минимум инструкции.
Автонастройка для больших объектов
FTP, TFTP, HTTP, HTTPS, DHCP Option 66, SIP PnP, TR-069: десятки точек настраиваются по единому шаблону.
Удалённая настройка через веб-интерфейс
Учётная запись SIP, номер «горячей линии», сетевые параметры — всё правится в браузере, без выезда на объект.

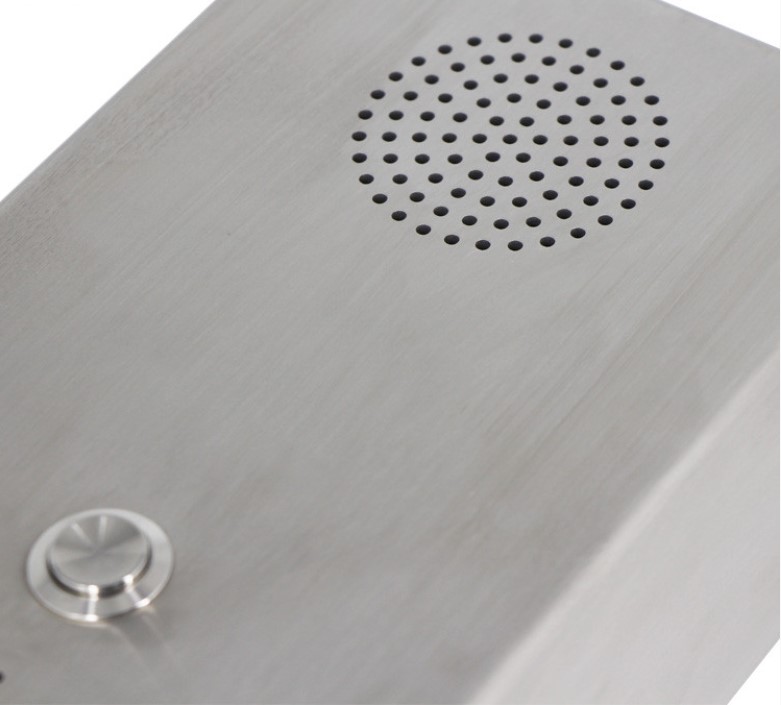

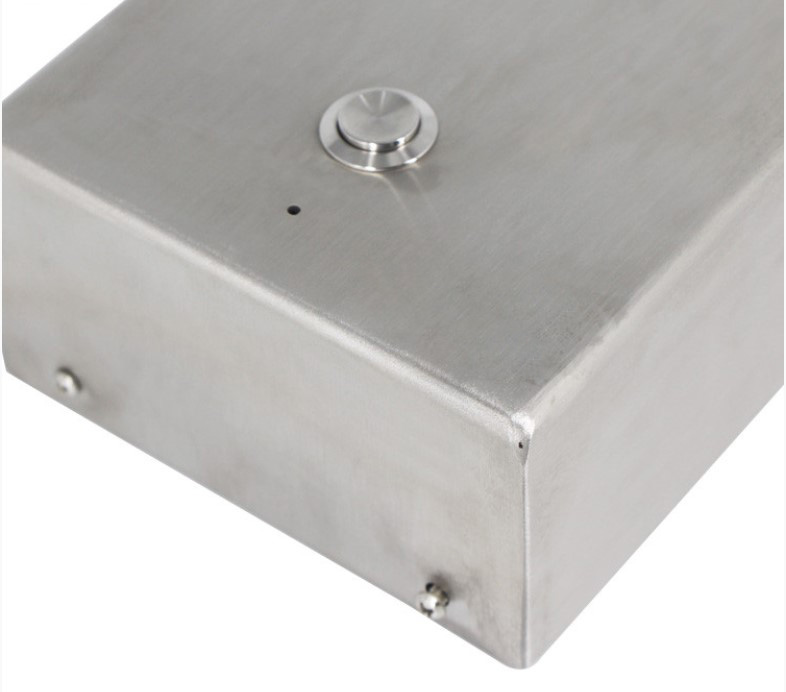

Антивандальная нержавеющая сталь AISI 304
Кнопка и корпус из пищевой/медицинской нержавейки. Стойкость к щелочам, кислотам, чистящим средствам.
Защита IP55 (выше, чем у аналога)
Защита от пыли и водяных струй на ступень выше IP54 аналоговой версии. Класс IK9, по заказу — IP65.
Эхокомпенсация, VAD и CNG
Полнодуплексная эхокомпенсация (AEC), детектор речи (VAD) и комфортный шум (CNG): разговор чистый, без эха и «воя» между микрофоном и динамиком.
Грозозащита IEC 61000-4-5
Защита от импульсных перенапряжений в сети — для объектов с протяжёнными кабельными линиями.
Компактный и лёгкий
Масса всего 1,5 кг при габаритах 200×130×65 мм — в 2 раза легче аналоговой версии. Монтаж и обслуживание проще.
Что означают стандарты защиты
AISI 304
Наиболее ходовая марка пищевой нержавеющей стали (18% Cr, 8% Ni). Дезинфектантам не поддаётся.
IP55
Защищено от струй воды и пыли. Ступенью выше, чем IP54 у аналоговой версии. По заказу — IP65.
IK9
Удар 10 Дж соответствует падению груза 2 кг с высоты 50 см. Высокий класс антивандальности.
SIP 2.0
Открытый стандарт IP-телефонии (RFC3261) — стыкуется с любой VoIP-АТС.
WF2
Класс стойкости к коррозии — работа в умеренном и холодном климате.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип связи | IP (SIP 2.0, полный дуплекс) |
| Грозозащита | IEC 61000-4-5 |
| Питание (по выбору) | PoE (802.3af / 802.3at) или от адаптера DC 5В / 1А |
| Ток в режиме ожидания | ≤ 0,1 А |
| Количество кнопок | 1 (вызов / отбой повторным нажатием) |
| Громкость звонка (1 м) | ≥ 80 дБ (А) |
| Полоса частот | 250 – 3000 Гц |
| Сетевые протоколы и кодеки | |
|---|---|
| Протокол связи | SIP 2.0 (RFC 3261), совместим с большинством IP-АТС |
| Аудиокодеки | G.711, G.722, G.723, G.726, G.729 |
| Обработка звука | Эхокомпенсация (AEC), детектор речи (VAD), комфортный шум (CNG) |
| Протоколы IP | IPv4, TCP, UDP, TFTP, RTP, RTCP, DHCP, SIP |
| Сеть | Ethernet RJ-45, VLAN, QoS |
| Автонастройка | FTP, TFTP, HTTP, HTTPS, DHCP Option 66, SIP PnP, TR-069 |
| Получение IP-адреса | Статический, DHCP, PPPoE |
| Корпус и габариты | |
|---|---|
| Материал корпуса | Нержавеющая сталь AISI 304 |
| Материал кнопки | Нержавейка, антивандальная |
| Цвет | Нержавейка (опц. — синий, оранжевый, красный) |
| Монтаж | Накладной (на вертикальную поверхность) |
| Степень защиты | IP55 (опционально IP65) / IK9 |
| Коррозионная стойкость | WF2 |

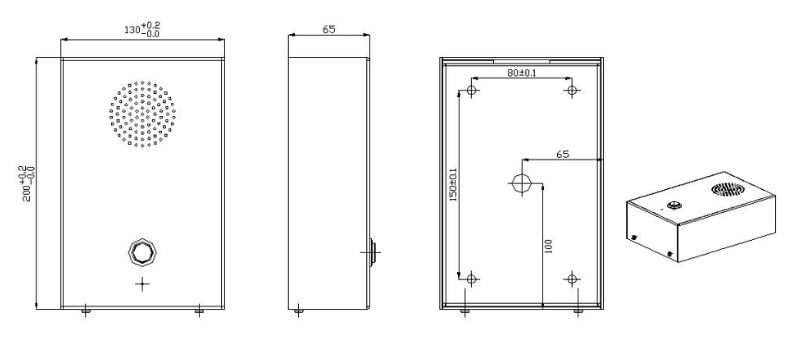

| Габариты (В×Ш×Г) | 200 × 130 × 65 мм |
| Размер упаковки | 330 × 150 × 150 мм |
| Вес | 1,5 кг |
| Надёжность и условия эксплуатации | |
|---|---|
| Среднее время безотказной работы (MTTF) | 10 000 часов |
| Среднее время восстановления (MTTR) | ≤ 30 минут |
| Температура | −40 до +70°C |
| Атмосферное давление | 80 – 110 кПа |
| Относительная влажность | ≤ 95% |
| Соответствие стандартам | CE, FCC, RoHS, ISO9001 |
IP-протоколы и кодеки
SIP 2.0 (RFC3261)
G.711
G.722
G.723 / G.726 / G.729
AEC / VAD / CNG
RTP
RTCP
IPv4
TCP
UDP
TFTP
DHCP
VLAN / QoS · TR-069
PPPoE (xDSL)
Сравнение с похожими моделями
ТЛ6313-IP и ТЛ6313 — родственные модели в таком же нержавеющем корпусе. Близок по позиционированию и IP-интерком — ТЛ3316: тоже однокнопочная SOS-точка с SIP 2.0, только форм-фактор иной.
| Параметр | ТЛ6313-IP ◀ | ТЛ6313 | ТЛ3316 |
|---|---|---|---|
| Фото | | |  |
| Тип связи | IP (SIP 2.0) | Аналоговый | IP (SIP 2.0) |
| Материал корпуса | Нержавейка AISI 304 | Нержавейка AISI 304 | Холоднокат. сталь |
| Количество кнопок | 1 | 1 | 1 |
| Защита корпуса | IP55 (опц. IP65) | IP54 | IP66 |
| Антивандализм | IK9 | IK9 | Высокая ударопрочность |
| Эхоподавление | Эхокомпенсация (AEC) | Автоусиление (аналог.) | Базовое |
| Питание | PoE или DC 5В | Линия АТС или DC 5В | PoE или DC 12В |
| Удалённая настройка | Через веб-интерфейс | Через АТС | Через веб-интерфейс |
| Вес | 1,5 кг | 2,9 кг | 5 кг |
| Применение | Чистые зоны, IP-сеть | Чистые зоны, АТС | Пром. улица, IP-сеть |
| Карточка | Текущая | Смотреть → | Смотреть → |
Когда выбирать ТЛ6313-IPНа объекте есть IP-инфраструктура: Ethernet-сеть, PoE, SIP-сервер или облачная АТС.
Критична удалённая настройка — объект распределённый, и регулярные выезды обходятся дорого.
Нужна нержавеющая сталь AISI 304 и антивандальность для санитарных, медицинских, пищевых зон.
Важна автонастройка десятков точек по единому шаблону — TR-069, DHCP Option 66, SIP PnP.
Нужна компактность и лёгкость — 1,5 кг вместо 5 кг у ТЛ3316 (когда уличная защита IP66 не требуется).
Критична удалённая настройка — объект распределённый, и регулярные выезды обходятся дорого.
Нужна нержавеющая сталь AISI 304 и антивандальность для санитарных, медицинских, пищевых зон.
Важна автонастройка десятков точек по единому шаблону — TR-069, DHCP Option 66, SIP PnP.
Нужна компактность и лёгкость — 1,5 кг вместо 5 кг у ТЛ3316 (когда уличная защита IP66 не требуется).
Области применения
Медицинские учреждения с IP
Клиники и современные больницы с корпоративной VoIP-АТС. Вызов персонала в приёмных, кабинетах, палатах.
Лаборатории и чистые помещения
Фармацевтические, химические, биологические объекты с IP-инфраструктурой. Точки связи между стерильными зонами.
Банки и финансовые учреждения
Комнаты переговоров, ATM-зоны, клиентские залы. Интеграция с корпоративной VoIP и системой безопасности.
Учебные заведения с IP
Университеты, школы, кампусы с единой сетью. Точки вызова ответственных, дежурных, службы безопасности.
Офисы и бизнес-центры
Вызов администрации и охраны на этажах. Подключается к корпоративной VoIP-системе.
Распределённые промышленные объекты
Когда площадок в IP-сети несколько — все точки настраиваются удалённо из единого центра.
Монтаж и настройка
- 1Подберите место настенного монтажа. Кнопку ставят на уровне руки взрослого — 110–140 см от пола. Корпус лёгкий и компактный (1,5 кг), массивного основания не требует.
- 2Нанесите разметку крепёжных отверстий по монтажному шаблону. Анкеры подберите под материал стены.
- 3Через кабельный ввод заведите в корпус патч-корд RJ-45. При PoE хватит одного кабеля, при DC 5В добавится кабель от адаптера. Патч-корд в комплекте имеет длину 1,6 м.
- 4Зафиксируйте аппарат на стене защитными винтами из комплекта.
- 5Откройте в браузере веб-интерфейс (IP по DHCP либо статический). Пропишите учётную запись SIP, номер «горячей линии» для кнопки и сетевые параметры. Затем проверьте: (1) нажатие кнопки инициирует вызов; (2) повторное нажатие даёт отбой.
Опции по запросу
Сроки изготовления и стоимость опций уточняйте у менеджера.
Цвет корпуса
Базовое исполнение — естественный цвет нержавеющей стали. По запросу — красный, оранжевый или синий.
Питание от адаптера DC 5В
Замена PoE, если PoE-коммутатора в сети нет. Адаптер 5В/1А входит в комплект.
PoE-инжектор 48В / 0,5А
Опция для случая, когда PoE-коммутатора в сети нет, а питать устройство нужно одним кабелем.
Преднастройка SIP
Аппарат поставляется с уже внесённой учётной записью SIP и номером «горячей линии».
Специальный ключ для защитных винтов
Антивандальный ключ — опция под требования службы безопасности объекта.
Комплект поставки
| Позиция | PoE | DC 5В |
|---|---|---|
| Устройство ТЛ6313-IP | ✓ | ✓ |
| Кабель патч-корд RJ-45 (1,6 м) | ✓ | ✓ |
| Монтажный комплект (винты, анкеры) | ✓ | ✓ |
| Паспорт | ✓ | ✓ |
| Руководство по эксплуатации и инструкция по настройке (англ.)* | ✓ | ✓ |
| Адаптер DC 5В / 1А | — | ✓ |
| PoE-инжектор 48В / 0,5А (опционально) | опция | — |
* Руководство и инструкция — по одному экземпляру на каждые 10 или менее аппаратов, поставляемых в один адрес.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Чем ТЛ6313-IP отличается от аналоговой ТЛ6313?Габариты, корпус, кнопка и нержавейка AISI 304 совпадают. Ключевые отличия: (1) тип связи — SIP 2.0 через Ethernet вместо аналоговой АТС; (2) питание — PoE или DC 5В вместо линии АТС; (3) защита — IP55, по заказу IP65 (у аналоговой IP54); (4) вес — 1,5 кг (в 2 раза легче, поскольку аналогового трансформатора нет); (5) удалённая настройка через веб-интерфейс; (6) эхокомпенсация, автонастройка и грозозащита. Выбирают так: есть IP-инфраструктура — берут SIP-версию; есть аналоговая АТС или важна работа без интернета — аналоговую.
Что такое эхокомпенсация, VAD и CNG?Эхокомпенсация (AEC) убирает звук динамика, который возвращается в микрофон: в интеркоме они стоят рядом, и без неё собеседник слышит эхо или «вой». Детектор речи (VAD) не передаёт в сеть паузы и экономит полосу, а генератор комфортного шума (CNG) заполняет эти паузы мягким фоном, чтобы собеседнику не казалось, что связь оборвалась.
Какая у IP-версии гарантия?По документации производителя — 36 месяцев со дня ввода изделия в эксплуатацию, но не более 40 месяцев со дня отгрузки потребителю. Гарантия покрывает отсутствие производственных дефектов при нормальной эксплуатации.
Совместим с облачными АТС?Да. ТЛ6313-IP работает по стандарту SIP 2.0 (RFC3261) и стыкуется с любыми SIP-серверами, облачные АТС включительно (Mango Office, UIS, Яндекс.Телефония, МТТ и др.). Поддержаны DHCP для автоматического получения IP-адреса и PPPoE для подключения по xDSL, если устройство выходит в сеть напрямую через интернет-провайдера.
Что будет при отключении электричества?Аналоговая ТЛ6313 питается от линии АТС и работает при отключении электричества в здании, пока жива АТС с ИБП; IP-версия, в отличие от неё, зависит от питания PoE-коммутатора или адаптера DC 5В. Пропало электричество — аппарат не работает, пока питание не восстановят. Для критичных SOS-точек PoE-коммутатор обычно ставят на ИБП: для IP-телефонии это стандартная практика.
Гарантии и сервис
Гарантия
36 месяцев
Со дня ввода изделия в эксплуатацию, но не более 40 месяцев с даты изготовления.
Надёжность
MTTF 10 000 ч
Среднее время безотказной работы превышает год непрерывной эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
