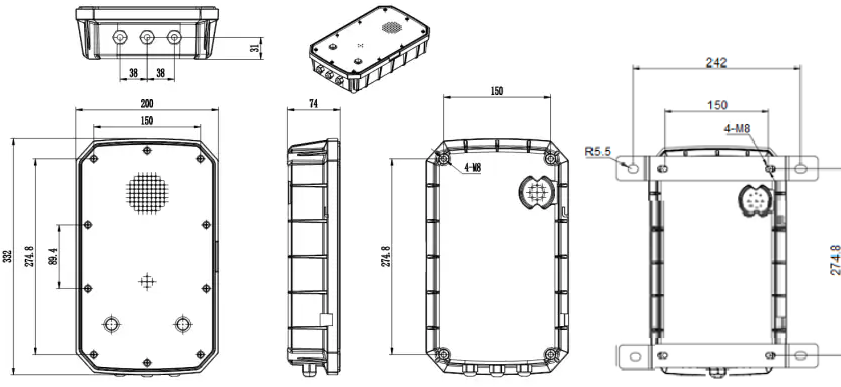

КАДАММ (KADAMM) · Серия ТЛ6308 / 6308-С
Аналоговое переговорное устройство громкой связи, работающее от абонентской линии АТС. Две функционально разные кнопки: первая служит для экстренного вызова, вторая — для ответа и завершения разговора. Корпус из литого алюминиевого сплава с рёбрами жёсткости, лицевая панель — прокатная сталь с эпоксидным порошковым покрытием. Защита IP66 (опц. IP67), класс IK9. Питание от телефонной линии 48В (20–75В). Компактный — вес 3,5 кг. Две модификации: стандарт и ТЛ6308-С со встроенной лампой-вспышкой.
Аналоговый · АТС
Двусторонняя связь (2 кнопки)
IP66 (опц. IP67) · IK9
Питание от линии АТС
Компактный — 3,5 кг
Аналог
Тип связи
IP66
Опц. IP67
IK9
10 Дж
2 + до 8
кнопок
≤1 мА
Ток ожидания
3,5 кг
Вес
О модели
ТЛ6308 — компактное всепогодное переговорное устройство аналогового типа для абонентской линии АТС. Две антивандальные кнопки обеспечивают полноценную двустороннюю связь: вызов может инициировать пользователь, а диспетчер — сам позвонить на устройство. Корпус изготовлен литьём под давлением из алюминиевого сплава с рёбрами жёсткости, лицевая панель из прокатной стали с эпоксидным порошковым покрытием, которое даёт полную защиту от влаги и пыли. Основные плюсы аналогового исполнения: питание напрямую от телефонной линии в диапазоне 20–75В (отдельный источник не требуется, PoE-коммутатор тоже), а ток потребления в дежурном режиме составляет всего ≤1 мА, работоспособность при отключении электричества в здании (пока жива АТС с ИБП). MTTF 10 000 часов. Компактная модель серии: при весе всего 3,5 кг все защитные характеристики сохранены.
ТЛ6308 — аналоговый эквивалент IP-модели ТЛ3308. Корпус, пара кнопок и защита у них совпадают. Различие — в интерфейсе связи: ТЛ6308 подключается напрямую к линии АТС (RJ11, 48В) и не требует ни PoE-коммутаторов, ни SIP-сервера, ни IP-инфраструктуры. К этому добавляется главное эксплуатационное преимущество аналоговой архитектуры: связь остаётся при отключении электричества, пока работает АТС (обычно защищена ИБП).
Варианты исполнения
Арт. ТЛ6308
Стандартная модификация
Тип связиАналоговый
Кнопок2 (вызов + ответ)
Доп. кнопкиДо 8 (опц.)
Лампа-вспышкаНет
Вес3,5 кг
Для стандартных условий
Арт. ТЛ6308-С
Со световым оповещателем
Тип связиАналоговый
Кнопок2 (вызов + ответ)
Доп. кнопкиДо 8 (опц.)
Лампа-вспышкаВстроенная (фонарь)
Вес3,5 кг
Для шумной среды / операторов в наушниках
Нужна IP-версия?
Когда на объекте уже развёрнута IP-инфраструктура (PoE-коммутаторы, SIP-сервер или облачная АТС), берите ТЛ3308. Корпус тот же, кнопки те же две, вес тот же 3,5 кг, но добавляется поддержка SIP 2.0, 2 SIP-аккаунтами с резервированием, эхоподавление G.167/G.168 и удалённая настройка через веб-интерфейс.
Ключевые преимущества
Кнопка «Вызов»
Металлическая антивандальная кнопка экстренного вызова: нажатие запускает автонабор запрограммированного на АТС номера диспетчера.
Кнопка «Ответ/Отбой»
Второй кнопкой принимается входящий вызов от диспетчера и завершается разговор. Двусторонняя связь полноценная, трубка не нужна.
Литой алюминиевый корпус с рёбрами жёсткости
Высокая стойкость к механическим ударам. Лицевая панель стальная, с эпоксидным порошковым покрытием, защищающим от пыли и влаги.
Защита IP66 (опц. IP67)
В базе — защита от мощных струй воды; опционально IP67 с кратковременным погружением в воду до 1 метра.
Питание от телефонной линии
Питание берётся прямо от абонентской линии АТС в диапазоне 20–75В (типично 48В). Ни отдельный источник питания, ни PoE-коммутатор, ни адаптер не нужны.
Экономичность — ток ≤1 мА
В дежурном режиме потребление составляет всего 1 миллиампер: аппарат не нагружает АТС, поэтому к одной станции можно подключить десятки точек.
Работа при отключении электричества
Ключевой плюс аналоговой архитектуры: SOS-связь работает, пока работает АТС (её обычно защищает ИБП). Это критично для объектов с требованием к надёжности.
Надёжность — MTTF 10 000 часов
Среднее время безотказной работы превышает год непрерывной эксплуатации. Восстановление занимает не более 30 минут.
Что означают стандарты защиты
IP66
Пыль не проникает полностью, мощные струи воды под давлением 100 кПа не страшны. Базовое исполнение для открытых промышленных площадок.
IP67
Как опция — защита при кратковременном погружении в воду до 1 метра. Предназначена для зон с риском затопления.
IK9
Удар 10 Дж соответствует падению груза 2 кг с высоты 50 см. Класс антивандальности высокий.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип связи | Аналоговый |
| Количество кнопок | 2 (вызов + ответ/отбой) |
| Опц. доп. кнопки автонабора | До 8 |
| Питание | От телефонной линии 48В (диапазон 20–75В) |
| Ток потребления в режиме ожидания | ≤ 1 мА |
| Подключение | Абонентская линия АТС |
| Режим связи | Полный дуплекс (hands-free) |
| Модификация ТЛ6308-С | Встроенная лампа-вспышка (фонарь) |
| Корпус и габариты | |
|---|---|
| Материал корпуса | Литой алюминиевый сплав с рёбрами жёсткости |
| Лицевая панель | Прокатная сталь, эпоксидное порошковое покрытие |
| Цвет | Красный (другие — по запросу) |
| Степень защиты (базовая) | IP66 / IK9 |
| Степень защиты (опция) | IP67 |
| Кабельный ввод | PG11 |
| Монтаж | Настенный |
| Вес | 3,5 кг |
| Надёжность и условия эксплуатации | |
|---|---|
| Среднее время безотказной работы (MTTF) | 10 000 часов |
| Среднее время восстановления (MTTR) | ≤ 30 минут |
| Температура | −40 до +70°C |
| Атмосферное давление | 80 – 110 кПа |
| Относительная влажность | ≤ 95% |
Сравнение с похожими моделями
ТЛ6308 — компактное аналоговое исполнение двухкнопочного всепогодного интеркома. Сравниваем с ТЛ3308 (IP-версия того же корпуса) и ТЛ6310 (старшая аналоговая модель серии с защитной дверцей).
| Параметр | ТЛ6308 / -С ◀ | ТЛ3308 | ТЛ6310 / -С |
|---|---|---|---|
| Фото | | — |  |
| Тип связи | Аналоговый (АТС) | IP (SIP 2.0) | Аналоговый (АТС) |
| Количество кнопок на аппарате | 2 (вызов + ответ) | 2 (вызов + ответ) | 2 (вызов + ответ) |
| Двусторонняя связь | Исходящая + приём | Исходящая + приём | Исходящая + приём |
| Доп. кнопки автонабора | До 8 | До 3 | До 8 |
| Защитная дверца | Нет | Нет | Есть |
| Лампа-вспышка (опция) | В модификации -С | Опция | В модификации -С |
| Материал корпуса | Литой алюминий + сталь | Литой алюминий + сталь | Литой алюминий |
| Защита (база / опц.) | IP66 / IP67 | IP66 / IP67 | IP66 / IP67 |
| Питание | От линии АТС 20–75В | Только PoE | От линии АТС 20–75В |
| Работа без электричества | Да (пока работает АТС) | Нет (нужен PoE) | Да (пока работает АТС) |
| Ток в режиме ожидания | ≤ 1 мА | ≤ 1 мА | ≤ 1 мА |
| Вес | 3,5 кг | 3,5 кг | 6 кг |
| Применение | Компактная аналог. точка связи | Современная VoIP-инфраструктура | Защитная дверца + IP66 |
| Карточка | Текущая | Смотреть → | Смотреть → |
Когда выбирать ТЛ6308На объекте есть аналоговая АТС — разворачивать IP-инфраструктуру с PoE и SIP-сервером не придётся.
Критична работа без электричества в здании — SOS-связь работает, пока работает АТС (как правило, с ИБП). Для объектов с высокими требованиями к надёжности.
Нужен компактный и лёгкий (3,5 кг) двухкнопочный аппарат с защитой IP66 и без защитной дверцы — монтаж и обслуживание проще.
Нужны до 8 программируемых кнопок автонабора — гибкость под конкретную задачу (диспетчер, охрана, МЧС, руководитель, и т.д.).
Для шумной среды или операторов в наушниках возьмите модификацию ТЛ6308-С с лампой-вспышкой.
Если нужна защитная дверца для экстремальных условий — выбирайте ТЛ6310 (старший собрат, 6 кг). Если требуется IP-инфраструктура — ТЛ3308.
Критична работа без электричества в здании — SOS-связь работает, пока работает АТС (как правило, с ИБП). Для объектов с высокими требованиями к надёжности.
Нужен компактный и лёгкий (3,5 кг) двухкнопочный аппарат с защитой IP66 и без защитной дверцы — монтаж и обслуживание проще.
Нужны до 8 программируемых кнопок автонабора — гибкость под конкретную задачу (диспетчер, охрана, МЧС, руководитель, и т.д.).
Для шумной среды или операторов в наушниках возьмите модификацию ТЛ6308-С с лампой-вспышкой.
Если нужна защитная дверца для экстремальных условий — выбирайте ТЛ6310 (старший собрат, 6 кг). Если требуется IP-инфраструктура — ТЛ3308.
Области применения
Промышленные КПП и проходные
Связь охраны с пешеходами и водителями. Аналоговая линия от АТС надёжна и не требует отдельной IP-инфраструктуры.
Нефтегазовые объекты
Открытые площадки, где вероятны мощные струи воды (дождь, мойка). Питание от линии АТС с ИБП: связь не теряется при авариях электросети.
Автозаправки и придорожные сервисы
Двусторонний разговор клиента с оператором. Кассир видит клиента у колонки на камере и может сам вызвать его на связь.
Объекты МЧС, охраны, спасательных служб
Ключевая точка: связь обязана работать даже при отключении электричества. Аналоговая линия от АТС с ИБП даёт такую гарантию.
Шумные производственные цеха (модификация -С)
Мехсборочные, компрессорные, прокатные цехи — лампа-вспышка визуально дублирует звонок для операторов в наушниках или при сильном фоне.
Железнодорожные объекты
Точки связи в технических зонах, на переходах и платформах. Для транспортной инфраструктуры аналоговая АТС — стандарт.
Монтаж и настройка
- 1Подберите место настенного монтажа. При весе аппарата 3,5 кг основание подойдёт любое, включая гипсокартон (с соответствующим крепежом). Для модификации -С проверьте, что лампа-вспышка просматривается из основных точек объекта.
- 2Закрепите аппарат на стене через монтажные проушины корпуса. Комплект для настенного монтажа поставляется вместе с изделием.
- 3Заведите двухпроводный телефонный кабель через кабельный ввод PG11 с гермопрокладкой. Гайку ввода затяните, чтобы обеспечить степень защиты IP66.
- 4Подключите пару к клемме RJ11 внутри корпуса. Со стороны АТС присвойте аппарату внутренний номер и запрограммируйте номер автонабора (для кнопки «Вызов» — номер диспетчера). Для доп. кнопок автонабора пропишите остальные номера.
- 5Выполните проверку: (1) нажатие кнопки «Вызов» — исходящий звонок должен пойти; (2) приём входящего кнопкой «Ответ»; (3) для модификации -С — срабатывание лампы-вспышки на входящий вызов; (4) качество громкой связи в обе стороны в реальных условиях объекта.
Опции по запросу
Стоимость и сроки изготовления опций уточняйте у менеджера.
Модификация ТЛ6308-С
Со встроенной лампой-вспышкой (фонарём), визуально дублирующей входящий вызов. Нужна на объектах с высоким уровнем шума и там, где операторы работают в наушниках.
Дополнительные кнопки автонабора
До 8 программируемых кнопок быстрого набора. Типовое распределение для 4 кнопок: «Диспетчер», «Охрана», «МЧС», «Техслужба».
Защита IP67
Опционально — повышенная степень защиты с кратковременным погружением до 1 метра. Для подвалов, насосных, котельных и прочих зон с риском затопления.
Цвет корпуса
Базовый цвет — красный (SOS-сигнал). По запросу — жёлтый, оранжевый, синий, серый и корпоративные цвета заказчика.
Преднастройка номеров
Поставка с уже прописанными на АТС заказчика номерами автонабора согласно ТЗ — чтобы не настраивать каждое устройство вручную.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат ТЛ6308 (стандарт) или ТЛ6308-С | ✓ |
| Кабель с разъёмом RJ11 | ✓ |
| Монтажный комплект на стену | ✓ |
| Паспорт / руководство по эксплуатации | ✓ |
Ни отдельный источник питания, ни сетевой коммутатор не требуются.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Чем ТЛ6308 отличается от модификации ТЛ6308-С?Идентично всё, кроме одной функции. Корпус, защита IP66/IP67, две кнопки, габариты, температурный диапазон и вес совпадают. Отличие: ТЛ6308-С имеет встроенную лампу-вспышку (фонарь), визуально дублирующая входящий вызов. Она востребована в двух сценариях: (1) крайне шумная среда, где звуковой сигнал теряется в фоне (компрессорная, прокатный цех); (2) операторы в наушниках, не слышащие внешних звуков. Вспышку замечают периферийным зрением, и внимание привлекается без звука.
Чем ТЛ6308 отличается от IP-версии ТЛ3308?Корпус, две кнопки, защита IP66/IP67, габариты и вес 3,5 кг — идентичны. Отличие в интерфейсе связи. ТЛ6308 — аналоговый, подключается к абонентской линии АТС по RJ11 и питается прямо от линии (20–75В). ТЛ3308 — IP-модель (SIP 2.0), работающая через Ethernet с питанием PoE. Основные плюсы аналогового исполнения: работа при отключении электричества в здании (пока работает АТС с ИБП), поддержка до 8 доп. кнопок (против 3 у IP-версии). Основные плюсы IP-версии: 2 SIP-аккаунта с резервированием, эхоподавление G.167/G.168, удалённая настройка через веб-интерфейс.
Почему две кнопки, а не одна?Для полноценной двусторонней связи. С одной кнопкой доступен только исходящего вызова (пользователь вызывает диспетчера). Две кнопки дают исходящий + приём входящих: диспетчер может позвонить на устройство сам, а пользователь ответит нажатием второй кнопки. Типовой сценарий: АЗС — кассир видит клиента у колонки на камере и сам вызывает его на связь. КПП — охранник вызывает водителя, чтобы уточнить пропуск. Без второй кнопки подобный сценарий неосуществим.
Что значит «ток потребления ≤1 мА»?В дежурном режиме, когда активного вызова нет, аппарат берёт от АТС всего 1 миллиампер — это крайне мало. Практическое значение: десятки таких аппаратов может обслуживать одна абонентская линия АТС без перегрузки. Кроме того, АТС, работающая от ИБП, не разряжается быстрее обычного при подключённых SOS-точках — в отличие от IP-устройств, активно потребляющих питание с PoE-коммутатора.
Зачем лампа-вспышка (модификация -С)?Для дублирования входящего вызова визуально. При входящем звонке встроенная LED-вспышка начинает мигать и ярко сигнализирует. Это критично в двух случаях: (1) шумная среда: в компрессорной, прокатном цехе, моторном отсеке корабля фоновый шум 100+ дБ заглушает любой звонок. Работник замечает вспышку и подходит к аппарату. (2) оператор в наушниках: грузчики на погрузчиках, операторы ЧПУ в наушниках, работники с защитой слуха звукового сигнала не слышат. Вспышка же заметна периферийным зрением.
Чем отличается от старшего ТЛ6310?Обе модели — аналоговые двухкнопочные интеркомы, поддерживающие лампу-вспышку (модификация -С) и до 8 доп. кнопок. Отличия: ТЛ6308 — компактнее и легче (3,5 кг), без защитной дверцы. ТЛ6310 — крупнее и тяжелее (6 кг), с защитной дверцей. Выбор такой: если дополнительная защита кнопок дверцей объекту не нужна (хватает защиты IP66) — берите ТЛ6308, он компактнее и дешевле в монтаже. Если нужна максимальная защита от вандализма, случайных нажатий и прямых атмосферных воздействий — ТЛ6310 с дверцей.
Что будет при отключении электричества в здании?Главное преимущество аналоговой версии перед IP: аппарат продолжает работать, пока работает АТС. Обычно АТС защищена ИБП и продолжает работу при кратковременных отключениях электросети. Значит, SOS-связь на объекте остаётся доступной даже при аварии электросети, пока держит заряд ИБП АТС. IP-версия (ТЛ3308) в такой ситуации отключится вместе с PoE-коммутатором. Для критически важных SOS-точек это весомое преимущество аналоговой архитектуры.
Гарантии и сервис
Гарантия
3 года от производителя
Гарантия действительна при нормальной эксплуатации и отсутствии повреждений, вызванных действиями пользователя.
Надёжность
MTTF 10 000 ч
Безотказная работа в среднем — более года непрерывной эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
