КАДАММ (KADAMM) · Серия ТЛ6306

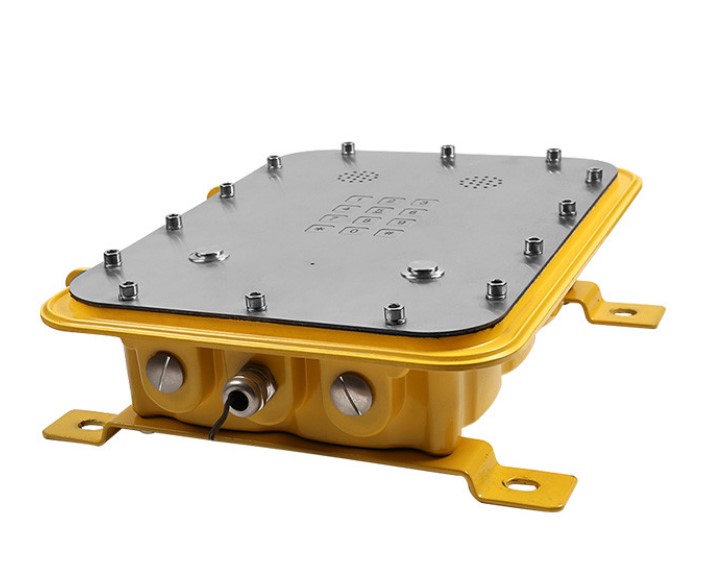

Настенный промышленный аналоговый телефон, корпус которого отлит из алюминиевого сплава и дополнен стальной лицевой панелью. Полная антивандальная клавиатура на 12 клавиш, отдельная SOS-кнопка и программируемые клавиши быстрого набора. Класс IK9, защита IP65 (опц. IP66/IP67). Встроенный звонок звучит с громкостью ≥95 дБ. Опционально подключаются сигнальные лампы-маячки и внешний рупорный громкоговоритель 25 Вт — для объектов, где уровень шума высок.
Аналоговый · АТС
+ Внеш. громкоговоритель 25 Вт (опц.)
Независимая система связи
IP65 · IK9 · −40...+70°C
Питание: линия АТС или 220В
Аналог
Тип связи
IP65
Опц. IP66/67
IK9
10 Дж
343×242
×100 мм
≥95 дБ
≥110 дБ с рупором
5 кг
Вес
О модели
ТЛ6306 — аналоговый телефонный аппарат крупного формата, рассчитанный на объекты, где высоки требования к надёжности связи и сложна шумовая обстановка. По габаритам 343×242×100 мм он превосходит любую другую модель серии ТЛ63xx. Корпус отливается из алюминиевого сплава и усилен рёбрами жёсткости, лицевая панель — нержавеющая сталь. Клавиатура полная, на 12 клавиш, плюс отдельная SOS-кнопка для экстренного вызова, возможность программировать клавиши быстрого набора. Ключевая опция, которой нет у ТЛ6305: подключение внешнего рупорного громкоговорителя мощностью 25 Вт с усилителем — громкость вызова поднимается с 95 дБ до 110 дБ. Одновременно открывается возможность подключить сигнальные лампы-маячки для визуального дублирования вызова. Когда внешнее оборудование входит в комплектацию, питание переводится на 220В, а кабельных вводов PG11 используется 3 вместо одного.
ТЛ6306 создавался для объектов, где даже звонок в 95 дБ теряется: карьерная техника, компрессорные установки, прокатные цеха. Внешний рупор 25 Вт выдаёт на расстоянии 1 метра 110 дБ — это уровень пожарной сирены. Дополняет его сигнальная лампа-маячок над аппаратом: вызов заметит периферийным зрением даже человек в наушниках.
Ключевые преимущества
Независимая система связи
Несколько аппаратов ТЛ6306 объединяются в систему через программно-управляемые переключатели и соединители, без центральной АТС. Выход из строя одного аппарата не затрагивает всю сеть.
Опция внешнего рупора 25 Вт
Подключаемый водонепроницаемый рупорный громкоговоритель поднимает громкость вызова с 95 дБ (встроенный динамик) до 110 дБ. Для открытых площадок и шумных производств.
Опция сигнальных ламп-маячков
Расположенный над корпусом LED-маячок визуально дублирует исходящий и входящий вызов. Востребован там, где звуковой сигнал теряется — при сильном шуме или когда у оператора наушники.
Полная клавиатура + SOS-кнопка + программируемые клавиши

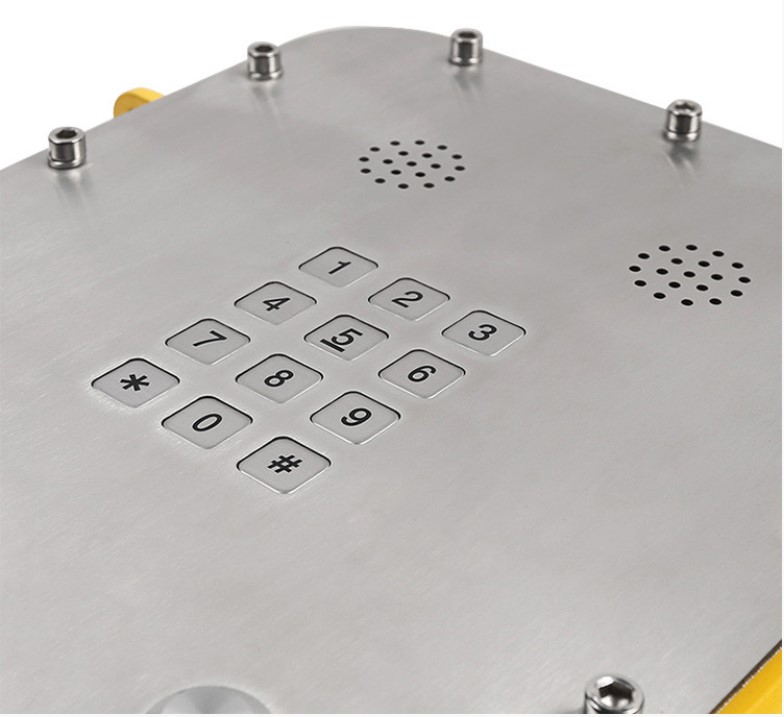

Произвольный набор выполняется 12 кнопками из нержавейки; отдельно вынесена кнопка SOS; клавиши быстрого набора можно прошить под нужные номера.
Литой алюминий + нержавеющая сталь
Корпус отлит из алюминиевого сплава и усилен рёбрами жёсткости. Кнопки и лицевая панель — нержавеющая сталь, стойкая к щелочам, кислотам и химической коррозии.
Защита IP65 (опц. IP66 или IP67)
В базе — пылезащита и защита от струй воды; опционально доступны IP66 (мощные струи) либо IP67 (погружение до 1 м).
Автоматическое усиление голоса
Когда система связи создана, аппарат сам регулирует уровень голоса: громкость не зависит ни от расстояния, ни от числа соединённых телефонов.
Hands-free с защитой от перекрёстного загрязнения
Кнопки плоские и гладкие, без рельефа, телефонная трубка отсутствует — мыть и дезинфицировать удобно, а риск переноса загрязнений между пользователями ниже.
Что означают стандарты защиты
IP65
Пылезащита и защита от струй воды. Базовое исполнение.
IP66 / IP67
По опции: IP66 — против мощных струй; IP67 — погружение до 1 метра на короткое время.
IK9
Удар 10 Дж — это падение груза 2 кг с высоты 50 см. Класс антивандальности высокий.
WF1
Коррозионная стойкость для умеренно-холодного климата.
Технические характеристики
| Основные параметры (стандартная комплектация) | |
|---|---|
| Тип связи | Аналоговый |
| Питание | От абонентской линии АТС |
| Ток в режиме ожидания | ≤ 1 мА |
| Формат набора | DTMF (тоновый) |
| Встроенный динамик | 1 Вт, 8 Ом |
| Громкость звонка (1 м) | ≥ 95 дБ (80 дБ заявлено, с запасом) |
| Полоса частот | 250 – 3000 Гц |
| Режим связи | Громкая связь (hands-free) |
| SOS-кнопка | Отдельная клавиша экстренного вызова |
| Программируемые клавиши | Кнопки быстрого набора |
| Кабельный ввод | 1 × PG11 |
| Комплектация с внешним громкоговорителем (опция) | |
|---|---|
| Питание | 220 В АС |
| Ток в режиме ожидания | ≤ 2 мА |
| Мощность усилителя | 25 Вт |
| Громкость с рупором (1 м) | ≥ 110 дБ |
| Сигнальная лампа-маячок | LED, опция (устанавливается сверху) |
| Кабельные вводы | 3 × PG11 |
| Подключаемые провода | АТС-линия, громкоговоритель, лампа |
| Корпус и габариты | |
|---|---|
| Материал корпуса | Литой алюминиевый сплав |
| Лицевая панель | Нержавеющая сталь |
| Кнопки | Плоские гладкие, нержавейка |
| Степень защиты (базовая) | IP65 / IK9 |
| Степень защиты (опция) | IP66 или IP67 |
| Коррозионная стойкость | WF1 |
| Габариты (В×Ш×Г) | 343 × 242 × 100 мм |
| Размер упаковки | 440 × 320 × 170 мм |
| Вес (нетто / брутто) | 5 кг / 5,5 кг |
| Монтаж | Настенный |
| Цвет | Жёлтый (другие — по запросу) |
| Условия эксплуатации | |
|---|---|
| Температура | −40 до +70°C |
| Атм. давление | 80 – 110 кПа |
| Относительная влажность | ≤ 95% |
| Соответствие стандартам | CE, FCC, RoHS, ISO9001 |
Сравнение с похожими моделями
ТЛ6306 — крупнейшая и самая громкая модель линейки. Ниже сравниваем её с IP-версией и с ТЛ6305 — следующим по размеру аналоговым телефоном серии.
| Параметр | ТЛ6306 ◀ | ТЛ6306-IP | ТЛ6305 |
|---|---|---|---|
| Фото | | |  |
| Тип связи | Аналоговый | IP (SIP 2.0) | Аналоговый |
| Внешний громкоговоритель | Опция, 25 Вт / 110 дБ | Опция, 25 Вт / 110 дБ | Нет |
| Сигнальная лампа-маячок | Опция | Опция | Нет |
| SOS-кнопка | Есть | Есть | Кнопка прямого вызова |
| Программируемые клавиши | Есть | Есть | Нет (только автонабор) |
| Независимая система связи | Есть (без АТС) | Есть (SIP peer-to-peer) | Нет |
| Защитная дверца | Нет | Нет | Есть |
| Громкость (встроенный) | ≥95 дБ | ≥95 дБ | ≥95 дБ |
| Защита корпуса (база) | IP65 (IP66/67 опц.) | IP65 (IP66/67 опц.) | IP67 |
| Габариты | 343×242×100 мм | 343×242×100 мм | ~128×178×74 мм |
| Вес | 5 кг | 5 кг | 5,5 кг |
| Кабельные вводы | 1 или 3 × PG11 | 1 или 3 × PG11 | PG11 |
| Карточка | Текущая | Смотреть → | Смотреть → |
Когда выбирать ТЛ6306Нужна экстра-громкость — с опцией внешнего рупора даёт 110 дБ, громче пожарной сирены. Для компрессорных, прокатных цехов, карьерной техники.
Нужны сигнальные лампы-маячки для визуального дублирования вызова — там, где шумно и операторы работают в наушниках.
Требуется независимая система связи без центральной АТС — несколько ТЛ6306 соединяются напрямую через программно-управляемые переключатели.
Нужна SOS-кнопка + программируемые клавиши быстрого набора — логика гибче, чем у ТЛ6305 с единственным автонабором.
Нужно решение компактнее, с защитной дверцей и IP67 в базе — тогда выбирайте ТЛ6305.
Нужны сигнальные лампы-маячки для визуального дублирования вызова — там, где шумно и операторы работают в наушниках.
Требуется независимая система связи без центральной АТС — несколько ТЛ6306 соединяются напрямую через программно-управляемые переключатели.
Нужна SOS-кнопка + программируемые клавиши быстрого набора — логика гибче, чем у ТЛ6305 с единственным автонабором.
Нужно решение компактнее, с защитной дверцей и IP67 в базе — тогда выбирайте ТЛ6305.
Области применения
Прокатные цехи и металлургия
Шум держится на уровне 100+ дБ. Фоновый шум пробивает внешний рупор 25 Вт, а маячок заметен периферийным зрением.
Компрессорные и насосные
Акустика агрессивная, операторы в наушниках. Без маячка не обойтись, рупор дублирует голос.
Карьерная техника и открытые разрезы
Связь рабочих зон, машин и диспетчерской. IP66/67 опционально, внешний рупор обязателен.
Судостроительные верфи
Сварка, резка, клёпка — к шуму добавляется морская влажность. Нужны литой алюминий, IP67 и рупор.
Портовые погрузочные зоны
Открытые площадки, контейнерные терминалы. Сигнальные лампы обеспечивают связь сквозь шум работающей техники.
Объекты с независимой системой связи
Промплощадки в удалении, без АТС, — ТЛ6306 формируют автономную сеть между собой.
Монтаж и настройка
- 1Подберите место для настенного монтажа, учитывая вес (5 кг) и габариты (343×242×100 мм). Предусмотрите, потребуется ли сверху место под маячок и внешний громкоговоритель.

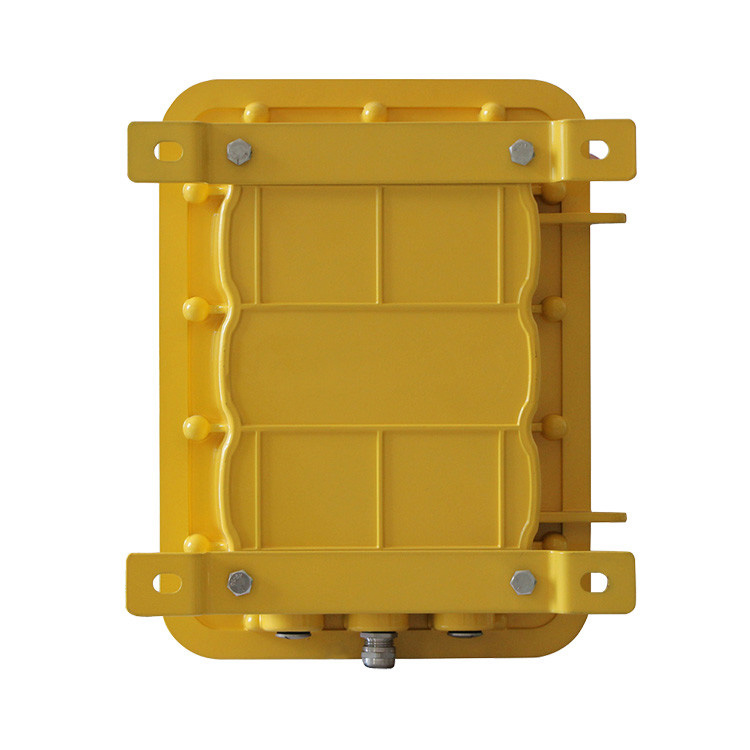

- 2Зафиксируйте аппарат на вертикальной поверхности через монтажные проушины корпуса. Анкеры для основания подбирайте под материал стены.

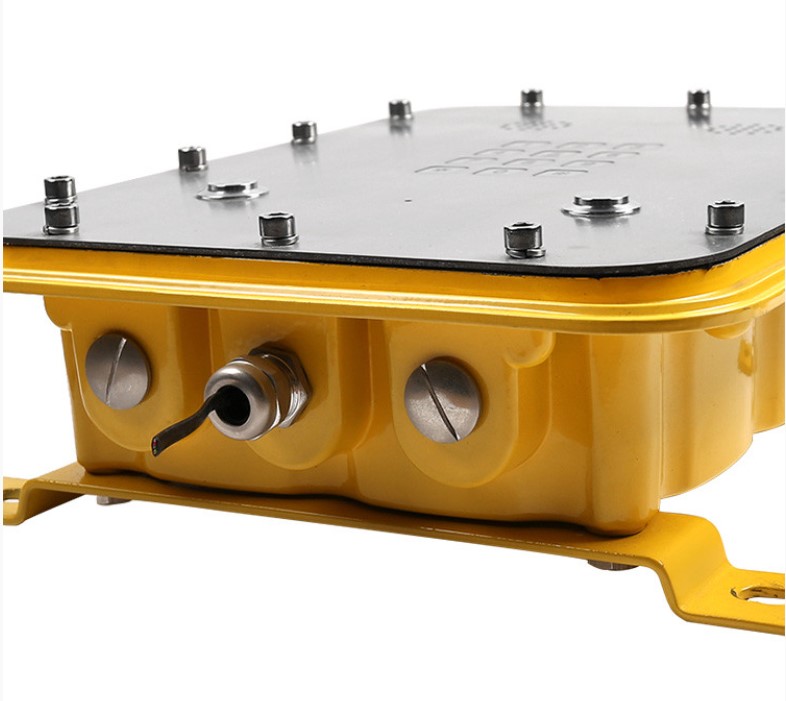

- 3В стандартной комплектации заведите одну пару от АТС через кабельный ввод PG11 и затяните гайку ввода, чтобы обеспечить герметичность. Пара подключается к клемме RJ11.
- 4В комплектации с рупором заведите три кабеля через три ввода PG11: (1) линия АТС на клемму RJ11; (2) пара проводов к рупорному громкоговорителю; (3) пара проводов к сигнальной лампе-маячку. Дополнительно — кабель питания 220В АС.
- 5Назначьте аппарату внутренний номер на стороне АТС. При необходимости запрограммируйте клавиши быстрого набора и SOS-кнопку. Проверьте клавиатуру, SOS-кнопку, срабатывание маячка и работу звонка — встроенного, а также внешнего, если он установлен.
Опции по запросу
Сроки изготовления и стоимость опций менеджер уточнит по запросу.
Внешний рупорный громкоговоритель 25 Вт
Водонепроницаемый рупор с усилителем громкостью ≥110 дБ. Устанавливается рядом с корпусом и подключается через гермоввод PG11.
Сигнальная лампа-маячок
Установленный сверху на корпусе LED-маячок визуально дублирует исходящий и входящий вызов. Число «пиков» до активации сигнала регулируется.
Защита IP66 или IP67
От струй воды защищает базовая IP65. IP66 рассчитан на мощные струи под давлением 100 кПа, IP67 — на кратковременное погружение до 1 метра.
Цвет корпуса
В базе — жёлтый. Прочие цвета (красный, оранжевый, синий, серый) поставляются по запросу.
Преднастройка
Аппарат поставляется с уже прописанными параметрами линии — внутренним номером, программируемыми клавишами, номером SOS.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат телефонный ТЛ6306 | ✓ |
| Кабель в сборе с разъёмом RJ11 | ✓ |
| Монтажный комплект (анкеры, крепёж) | ✓ |
| Паспорт / руководство по эксплуатации* | ✓ |
| Внешний рупорный громкоговоритель 25 Вт (опц.) | опция |
| Сигнальная лампа-маячок (опц.) | опция |
* Колонка PoE не применима — ТЛ6306 аналоговый, питается от телефонной линии АТС (или от 220В в комплектации с рупорным громкоговорителем).
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Зачем нужен внешний рупорный громкоговоритель?Встроенный динамик выдаёт на расстоянии 1 метра 95 дБ — примерно как крик человека. Для большинства промышленных сред этого достаточно. Но есть объекты с постоянным фоновым шумом 100+ дБ: прокатные цехи с работающим станом, компрессорные станции, моторные отсеки на кораблях, соседство с карьерной техникой. Там встроенный звонок попросту не слышен, и оператор пропускает вызов. Внешний рупор 25 Вт выдаёт 110 дБ — уровень пожарной сирены, который пробивает любой промышленный шум на дистанции в несколько метров.
Что такое «независимая система связи» у ТЛ6306?Нестандартная особенность этих аппаратов. Обычный телефон работает исключительно через АТС — центральную станцию, маршрутизирующую вызовы между абонентами. У ТЛ6306 доступен иной сценарий: несколько аппаратов можно объединить напрямую через программно-управляемые переключатели и соединители — так получается автономная сеть, обходящаяся без центральной АТС. Плюс схемы: отказ одного аппарата не сказывается на остальных. Где применяют: удалённые промплощадки, объекты без телефонной инфраструктуры, временные объекты — стройки и вахтовые посёлки.
Чем ТЛ6306 отличается от ТЛ6305?Габариты и функционал. ТЛ6306 больше (343×242×100 мм против 128×178×74 у 6305) и тяжелее. У 6306 есть программируемые клавиши быстрого набора и отдельная SOS-кнопка, возможность подключить внешний рупор и маячок, возможность строить независимую систему связи без АТС. У 6305 — компактнее, есть защитная дверца (у 6306 её нет) и IP67 в базовой комплектации (у 6306 IP65, IP67 — опция). Как выбирать: под сверх-шумные среды — 6306 с рупором; под влажные зоны и вандалоопасные места — 6305 с дверцей.
Что означает «автоматическое усиление голоса»?Если несколько ТЛ6306 сведены в независимую систему, встроенная электроника сама подстраивает уровень сигнала в зависимости от длины линии и количества подключённых аппаратов. Громкость передачи голоса остаётся одинаковой независимо от того, сколько терминалов в сети и сколько километров разделяет аппараты. Это аналог функции AGC (automatic gain control) в профессиональной связи.
Какая разница между IP65, IP66 и IP67?IP65 — защита от пыли и от струй воды под давлением 30 кПа. Базовая комплектация; её достаточно для большинства промышленных сред в закрытых цехах и под навесом. IP66 (опция) — защита от мощных струй под давлением 100 кПа. Требуется для открытых причалов и мойки под высоким давлением. IP67 (опция) — защита от кратковременного погружения до 1 метра. Критична для приямков, объектов рядом с водоёмами, подземных помещений с риском затопления.
Когда автоматически срабатывает отбой?Аппарат автоматически даёт отбой в двух случаях: (1) телефонная линия занята — вызов сбрасывается без подвисания на сигнале «занято»; (2) абонент не отвечает — сброс происходит по таймеру, настраиваемому на АТС. Для аппаратов SOS-типа это стандартная функция: пользователь в стрессе способен забыть положить трубку, и линия оказывается заблокированной для других вызовов. Автоматический отбой снимает эту проблему.
Нужно ли питание 220В всегда?Нет. В стандартной комплектации (только встроенный звонок, без внешнего рупора и маячка) питание берётся от абонентской линии АТС: отдельный источник 220В не требуется, и аппарат продолжает работать при отключении электричества в здании. Питание 220В нужно только в расширенной комплектации с внешним громкоговорителем 25 Вт: усилителю требуется внешняя мощность, которую линия АТС дать не может. В этом варианте задействуются 3 кабельных ввода вместо одного.
Гарантии и сервис
Гарантия
1 год от производителя
Действует при нормальной эксплуатации, если нет повреждений, вызванных действиями пользователя.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
