КАДАММ (KADAMM) · Серия ТЛ6301

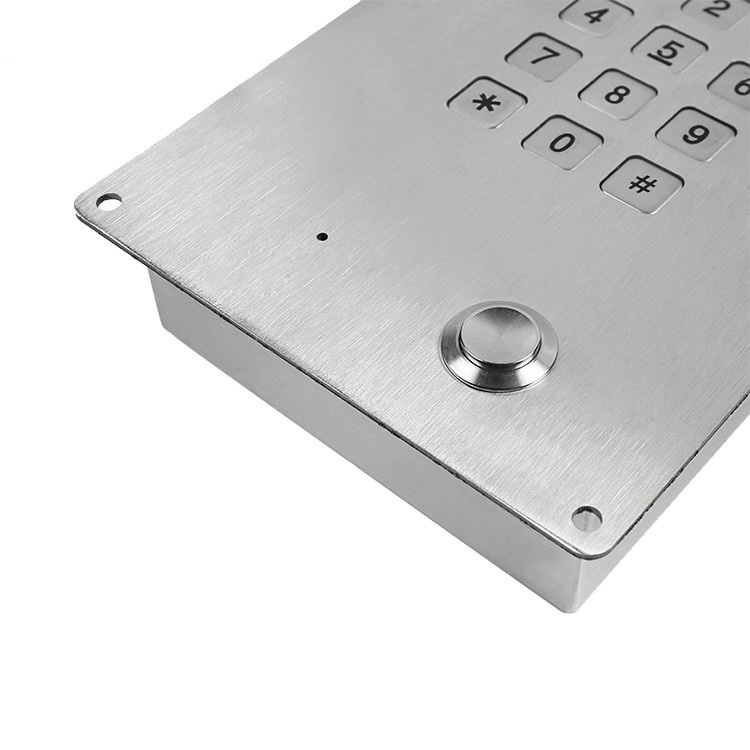

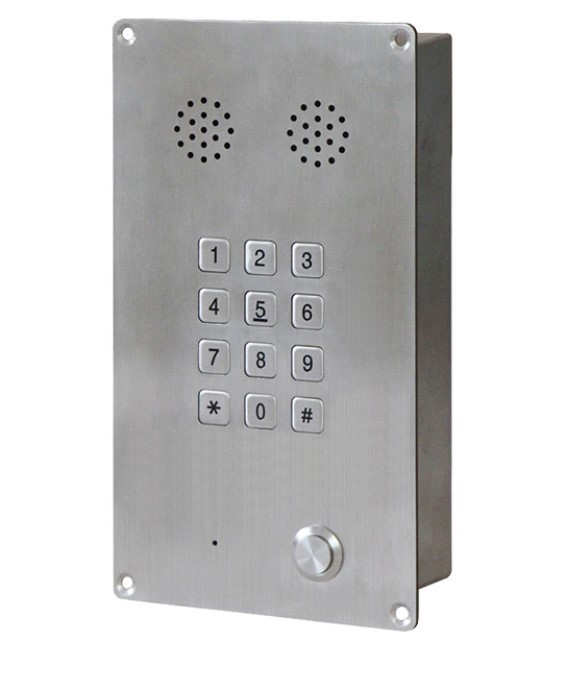

Телефонный аппарат врезного (встраиваемого) исполнения в корпусе из нержавеющей стали AISI 304. Связь аналоговая, через абонентскую линию АТС (48В, RJ11). Режим hands-free, антивандальная клавиатура из нержавейки на 12 клавиш плюс отдельная кнопка автонабора запрограммированного номера. Монтируется заподлицо со стеной. Класс защиты IP54, класс IK9.
Аналоговый · АТС
Врезной (встраиваемый)
AISI 304 (нержавейка)
IP54 · IK9
Питание от линии АТС
Аналог
Тип связи
AISI 304
Нерж. сталь
Врезной
Встраиваемый
12 + 1
клавиатура
IP54 / IK9
Защита
2,9 кг
Вес
О модели
ТЛ6301 — врезной (встраиваемый) аналоговый телефонный аппарат, который утапливается в стенную нишу заподлицо с поверхностью. Характерные объекты применения — операционные, чистые помещения, стерильные зоны, лаборатории, изоляторы больниц, где санитарные требования не допускают обычных настенных аппаратов с выступающим корпусом. Нержавеющая сталь AISI 304 корпуса не боится щелочей, кислот и большинства дезинфицирующих средств. Клавиатура — 12 антивандальных клавиш из нержавейки (0-9, *, #), к ним добавлена отдельная кнопка прямого вызова с автонабором запрограммированного номера длиной от 1 до 11 цифр. Микрофон и динамик встроенные, защищены от проколов. К АТС аппарат подключается по RJ11 через винтовую клемму. Питание поступает по телефонной линии (рабочее напряжение 24–72 В, номинал 48 В). Крепление выполняется 4 винтами с защитой от несанкционированного демонтажа.
Врезной монтаж выбирают не ради эстетики, а ради санитарии. Обычный настенный аппарат в операционной или чистом помещении образует щели и пылесборники, где скапливаются микроорганизмы. Врезной ТЛ6301 садится заподлицо со стеной: ровная нержавеющая поверхность, между выступами чистить нечего.
Ключевые преимущества
Врезной (встраиваемый) монтаж
Монтируется заподлицо со стеной. Ни выступов, ни щелей — ровная поверхность, которую удобно дезинфицировать.
Корпус из нержавейки AISI 304
Не боится щелочей, кислот, хлорсодержащих и спиртовых дезинфектантов. Поверхность гигиенична.

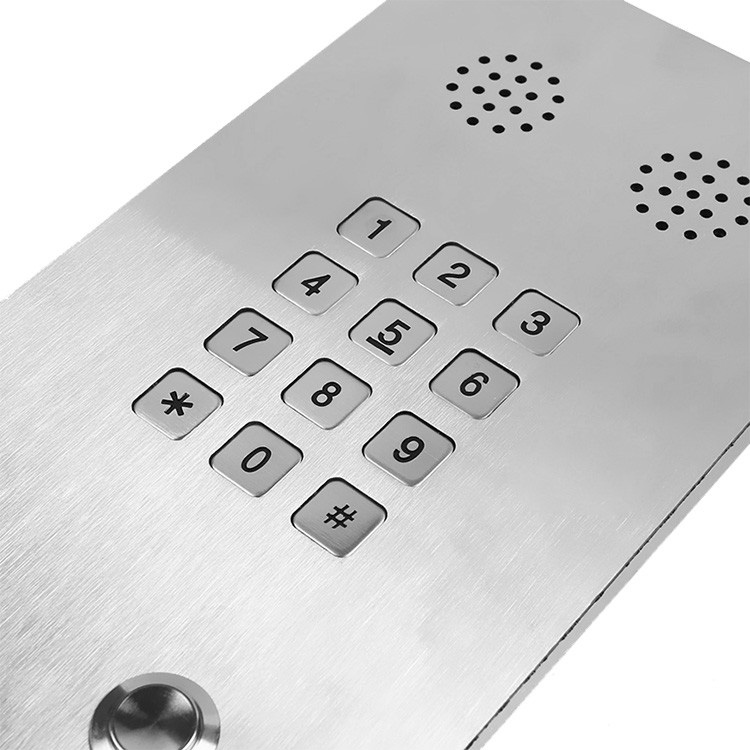

12-клавишная клавиатура
Клавиатура 0-9, *, # стандартной раскладки из антивандальной нержавеющей стали. Набирается любой номер АТС.
Отдельная кнопка автонабора
Нажатие вызывает запрограммированный номер (1–11 цифр). Подходит для быстрого набора дежурного или экстренной связи.
Питание от линии АТС
Ни розетки в стене, ни отдельного источника питания не требуется. Аппарат работает и при отключении электричества в здании.
Hands-free (громкая связь)
Динамик и микрофон встроены. Телефонной трубки нет — нечего уронить, оторвать или загрязнить.
Защита динамика и микрофона
Защищены от проколов и атмосферных воздействий — попытка повредить инструментом работу не нарушит.
Защитные винты
Крепление на 4 винта с защитой от несанкционированного демонтажа: снять аппарат удастся только специальным ключом.
Что означают стандарты защиты
AISI 304
Наиболее ходовая марка пищевой нержавеющей стали (18% Cr, 8% Ni). Легко стерилизуется, стойка к большинству дезинфектантов.
IP54
Ограниченное проникновение пыли и защита от брызг воды с любой стороны. Подходит медицинским зонам и чистым помещениям.
IK9
Энергия удара 10 Дж соответствует падению груза 2 кг с высоты 50 см. Класс антивандальности высокий.
WF1
Класс стойкости к коррозии, рассчитанный на умеренно-холодный климат.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип связи | Аналоговый |
| Питание | От телефонной линии |
| Напряжение в линии | Номин. 48 В (диапазон 24–72 В) |
| Ток в режиме ожидания | ≤ 1 мА |
| Формат набора | DTMF (тоновый) |
| Подключение | RJ11, винтовая клемма |
| Автонабор | 1 номер, 1–11 цифр |
| Полоса частот | 250 – 3000 Гц |
| Громкость звонка | > 80 дБ (А) |
| Корпус и габариты | |
|---|---|
| Материал корпуса | Нержавеющая сталь AISI 304 |
| Монтаж | Врезной (встраиваемый) |
| Степень защиты | IP54 / IK9 |
| Габариты (В×Ш×Г) | 237 × 133 × 43,5 мм |
| Посадочные размеры | 217 × 117 мм |
| Вес | 2,9 кг |
| Крепление | 4 винта с защитой от демонтажа |
| Условия эксплуатации | |
|---|---|
| Температура | −40 до +70°C |
| Атмосферное давление | 80 – 110 кПа |
| Относительная влажность | ≤ 95% |
| Коррозионная стойкость | WF1 |
Сравнение с похожими моделями
ТЛ6301 и ТЛ6301-IP — близкие модели в том же нержавеющем врезном корпусе, отличающиеся интерфейсом связи. Если производственная среда агрессивна (это уже не чистое помещение), есть ТЛ3824 — настенный с трубкой, тоже в AISI 304.
| Параметр | ТЛ6301 ◀ | ТЛ6301-IP | ТЛ3824 |
|---|---|---|---|
| Фото | |  |  |
| Тип связи | Аналоговый | IP (SIP 2.0) | IP (SIP 2.0) |
| Монтаж | Врезной | Врезной | Настенный (снаружи) |
| Материал корпуса | Нержавейка AISI 304 | Нержавейка AISI 304 | Нержавейка AISI 304 |
| Клавиатура | 12 + кнопка автонабора | 12 + кнопка автонабора | 12 + клавиша громкости |
| Трубка | Нет (hands-free) | Нет (hands-free) | Есть |
| Подключение | RJ11 (линия АТС) | Ethernet RJ-45 | Ethernet RJ-45 |
| Питание | От линии АТС | PoE или DC 5В | PoE или DC 12В |
| Защита корпуса | IP54 / IK9 | IP54 / IK9 | IP54 (IP65 опц.) |
| Габариты | 237×133×43,5 мм | 193×103×35 мм | 287,5×136,5×134,2 мм |
| Вес | 2,9 кг | 1,8 кг | 3,5 кг |
| Удалённая настройка | Через АТС | Через веб-интерфейс | Через веб-интерфейс |
| Карточка | Текущая | Смотреть → | Смотреть → |
Когда выбирать ТЛ6301 (аналоговый)На объекте уже работает аналоговая АТС с абонентскими портами — разворачивать IP-инфраструктуру не придётся.
Важна надёжность без интернета — АТС, как правило, запитана от ИБП, поэтому при отключении электричества в здании связь сохраняется.
Санитарные требования диктуют врезной монтаж — операционные, чистые помещения, лаборатории.
Для современной IP-инфраструктуры с облачной АТС выбирайте ТЛ6301-IP — габариты меньше, настройка удалённая.
Для агрессивных производственных сред с трубкой — ТЛ3824 (настенный в нержавейке).
Важна надёжность без интернета — АТС, как правило, запитана от ИБП, поэтому при отключении электричества в здании связь сохраняется.
Санитарные требования диктуют врезной монтаж — операционные, чистые помещения, лаборатории.
Для современной IP-инфраструктуры с облачной АТС выбирайте ТЛ6301-IP — габариты меньше, настройка удалённая.
Для агрессивных производственных сред с трубкой — ТЛ3824 (настенный в нержавейке).
Области применения
Операционные и стерильные зоны
Большинство санитарных норм требует именно этого — аппарат утоплен в стену, щелей и выступов нет.
Лаборатории и чистые помещения
Фармацевтические, химические, биологические лаборатории. AISI 304 держит реагенты.
Изоляторы и инфекционные отделения
Дезинфектанты применяются регулярно — нержавейка это выдерживает. Пациент может связаться с постом.
Диспансеры и поликлиники
Связь в кабинетах, где проводится регулярная санитарная обработка. Аналоговая АТС для таких объектов типична.
Объекты с аналоговой АТС
Предприятия со сложившейся аналоговой телефонией, где переход на IP не планируется.
Тюрьмы и СИЗО
Антивандальная защита; врезной монтаж не позволяет использовать аппарат как инструмент.
Монтаж и настройка
- 1Заложите в стене нишу под посадочные размеры 217×117 мм, глубиной не менее 45 мм. Выполняйте на стадии строительства либо штробления.
- 2Заведите в нишу кабель от АТС с разъёмом RJ11. На стороне аппарата подключение идёт к винтовой клемме.
- 3Утопите аппарат в нишу заподлицо с плоскостью стены. Зафиксируйте 4 защитными винтами из комплекта (нужен специальный ключ).
- 4Со стороны АТС заведите линию на свободный абонентский порт (FXS) и назначьте аппарату внутренний номер.
- 5Пропишите номер автонабора (1–11 цифр) через АТС либо силами монтажника. Проверьте три вещи: (1) обычный набор с клавиатуры; (2) отработку кнопки автонабора; (3) качество громкой связи в обе стороны.
Опции по запросу
Сроки изготовления и стоимость опций — по запросу у менеджера.
Преднастройка номера автонабора
Аппарат поставляется с уже прописанным номером автонабора (до 11 цифр) по ТЗ заказчика.
Специальный инструмент для защитных винтов
Антивандальный ключ под защитные винты — опция на случай, если штатный не подходит к системе безопасности объекта.
Индивидуальная лицевая панель
Нанесение пиктограмм, логотипа или надписей (к примеру, «Тревога», «Вызов поста») — по согласованию.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат телефонный ТЛ6301 | ✓ |
| Кабель в сборе с разъёмом RJ11 | ✓ |
| Винты крепления (4 шт., с защитой от демонтажа) | ✓ |
| Руководство по эксплуатации | ✓ |
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Почему для чистых помещений врезной монтаж предпочтительнее настенного?Настенный аппарат оставляет щели между стеной и корпусом, выступает над плоскостью и образует места, куда при регулярной санитарной обработке трудно добраться тряпкой или дезраствором. Для чистых помещений — больниц, лабораторий, производства стерильной продукции — это нарушение норм: в таких щелях накапливаются пыль и микроорганизмы. ТЛ6301 в врезном исполнении утоплен в стену заподлицо, а лицевая поверхность представляет собой ровную нержавейку без выступов. Протирается одним движением и без ограничений дезинфицируется хлорсодержащими или спиртосодержащими растворами.
Чем ТЛ6301 отличается от IP-версии ТЛ6301-IP?Совпадают корпус (AISI 304, врезной), защита (IP54/IK9) и клавиатура (12 клавиш плюс кнопка автонабора). Разница в интерфейсе связи. Аналоговый ТЛ6301 подключается парой к АТС по RJ11, питается от линии и настраивается на самой АТС. ТЛ6301-IP работает по Ethernet (RJ-45), питается по PoE или от DC 5В, настраивается через веб-интерфейс. IP-версия к тому же компактнее (193×103×35 мм против 237×133×43,5 мм у аналога), поскольку аналогового трансформатора внутри нет. Определяйтесь по тому, что имеется на объекте — аналоговая АТС или IP-сеть.
Какие дезинфектанты выдерживает корпус AISI 304?Подавляющее большинство стандартных медицинских дезинфектантов: спиртосодержащие (этиловый, изопропиловый спирт), хлорсодержащие (гипохлориты натрия умеренной концентрации), четвертично-аммониевые соединения, перекись водорода, надуксусную кислоту. AISI 304 — самая ходовая медицинская и пищевая нержавейка, подобранная как раз под стойкость к подобным средам. Если предполагаются агрессивные кислоты высокой концентрации (серная, соляная), лучше проконсультироваться с производителем.
Что значит «автонабор номера 1-11 цифр»?На аппарате предусмотрена отдельная кнопка прямого вызова: нажатие запускает автоматический набор заранее прописанного номера. Номер бывает как коротким внутренним (скажем, «112» или трёхзначный внутри АТС), так и длинным внешним — до 11 цифр. Благодаря этому ТЛ6301 одновременно работает и как обычный телефон с клавиатурой для произвольного набора, и как SOS-точка, вызывающая назначенного абонента одним нажатием. В чистых помещениях чаще важнее второй сценарий: сотруднику в перчатках и стерильном халате набирать длинные номера неудобно — он жмёт кнопку прямого вызова и говорит.
Можно ли принимать входящие вызовы?Да. ТЛ6301 — это полноценный телефонный аппарат, а не односторонняя SOS-точка. Входящий вызов принимается нажатием кнопки либо по настройке АТС — автоответом через заданное число секунд. Разговор после ответа идёт в режиме громкой связи hands-free. Поэтому ТЛ6301 годится и как точка обращения пациента к персоналу, и для входящей связи — например, когда медсестра с поста звонит в палату.
Нужен ли отдельный источник питания?Нет. Питание ТЛ6301 берёт с той же абонентской линии АТС, по которой ведётся разговор. Для аналоговой телефонии это типовое решение: одна медная пара несёт и сигнал, и питание. Номинал напряжения 48 В, рабочий диапазон 24–72 В. Плюс такой схемы в том, что аппарат остаётся на связи при отключении электричества в здании, пока работает сама АТС (её обычно защищает ИБП).
Защитные винты — это обязательно или опция?Это штатная поставка: 4 винта с защитой от демонтажа включены в комплект. Для них нужен специальный ключ, который обычно имеется у службы техобслуживания. Защита не суперсекретная, но случайный вандализм останавливает и исключает снятие аппарата без ведома эксплуатирующей службы — пациентами в психиатрическом отделении, учащимися в школе-интернате, заключёнными в СИЗО.
Гарантии и сервис
Гарантия
1 год от производителя
Условие — нормальная эксплуатация и отсутствие повреждений, вызванных действиями пользователя.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
