КАДАММ (KADAMM) · Серия ТЛ51xx
Промышленный аналоговый аппарат общего пользования, выполненный по раздельной схеме: трубка вынесена на отдельный кронштейн, базовый блок с клавиатурой стоит рядом. Кнопок 16 — 12 цифровых и 4 быстрого набора. Корпус прочный, из холоднокатаной стали с порошковым покрытием; трубка антивандальная, с бронешнуром и внутренним стальным ремешком. Классы IP54, IK09.
Аналоговый · DTMF
12 цифр + 4 быстрого набора
Раздельная компоновка
IP54 · IK09 (10 Дж)
Оранжевый корпус
16 кн.
12 + 4 быстрых
DTMF
Тон./имп. набор
IP54
Степень защиты
IK09
Ударопрочность 10 Дж
3 кг
Вес
48 В
От линии
О модели
КАДАММ ТЛ5103 — аналоговый антивандальный аппарат общего пользования раздельной компоновки: трубка размещается на отдельном кронштейне, а рядом устанавливается базовый блок с 16-кнопочной клавиатурой. Клавиатура отлита из цинкового сплава и включает 12 цифровых клавиш плюс 4 кнопки быстрого набора записанных номеров. Набор тоновый, опционально импульсный/тоновый. Корпус прочный — холоднокатаная сталь с порошковым покрытием, трубка антивандальная, с бронешнуром и внутренним стальным ремешком.
Раздельная компоновка поднимает вандалостойкость: удар по одному компоненту не выводит из строя второй, а трубка меняется отдельно от базового блока. Конструктивно это аналог ТЛ4103, но с полной клавиатурой и назначением «общего пользования» — повседневная связь, а не только экстренная.
Ключевые преимущества

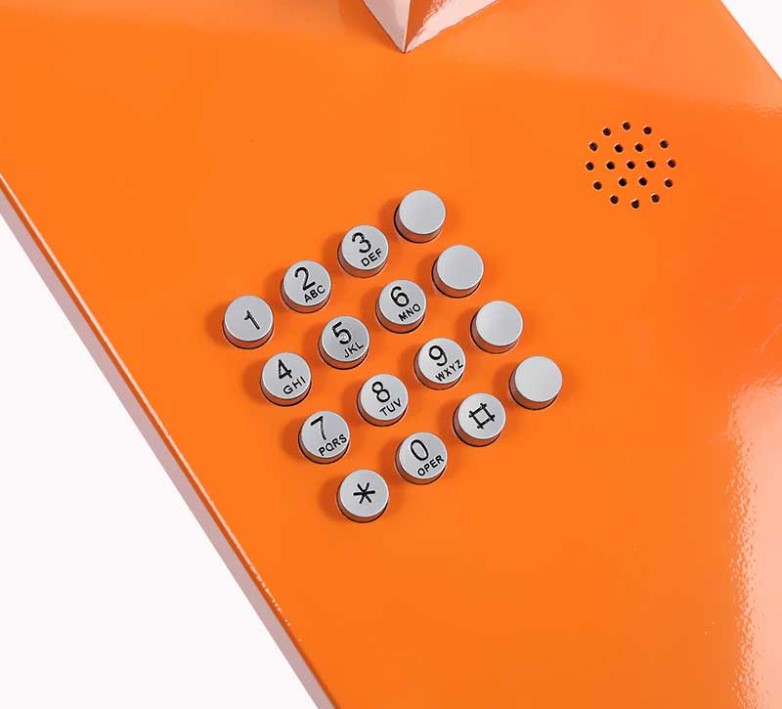

16 кнопок: 12 цифровых + 4 быстрого набора
Набор любых номеров в полном объёме и 4 клавиши прямого вызова заранее записанных абонентов. Из цинкового сплава клавиатура получается антивандальной и водонепроницаемой.
Раздельная компоновка трубки и базового блока
Трубка вынесена на отдельный кронштейн, базовый блок находится рядом. Повреждение одного компонента не затрагивает второй, трубка заменяется самостоятельно. Эргономику установки подгоняют под конкретное место.

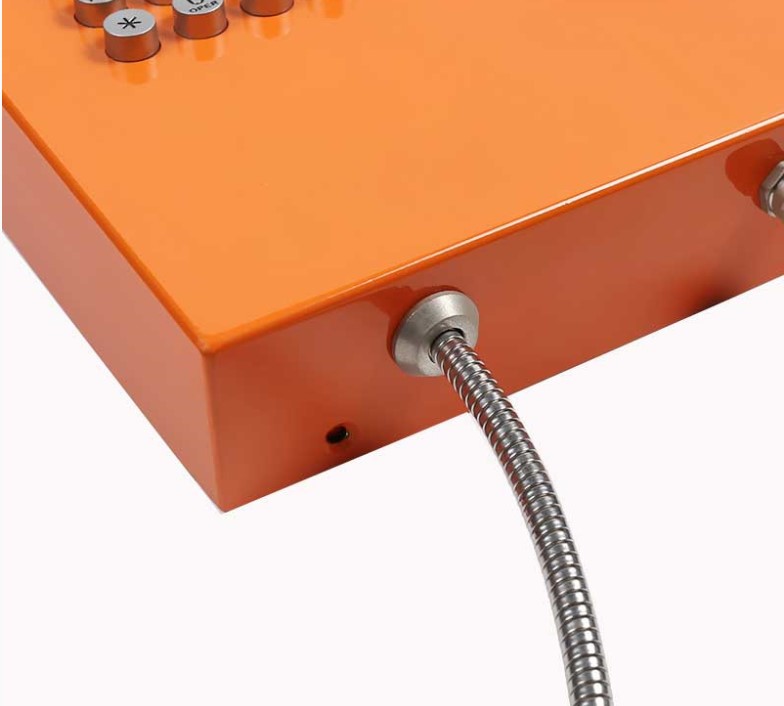

Бронешнур с внутренним стальным ремешком
Шнур трубки защищён в два слоя: снаружи плетёная оплётка, внутри стальной ремешок. Перерезать его практически невозможно.
Корпус из холоднокатаной стали, IK09
Прочный корпус покрыт порошковой краской, ударопрочность — IK09 (10 Дж). Оранжевый хорошо заметен, по желанию заказчика возможен иной цвет.
Питание от телефонной линии
Отдельный блок питания не требуется — питание идёт по стандартной телефонной паре. Подключение выполняется винтовой клеммой RJ11 из комплекта.
Магнитогерконовый держатель + опц. тип набора
Снятие трубки фиксирует бесконтактный герконовый датчик, износ контактов исключён. Набор тоновый, для старых АТС опционально импульсный/тоновый.
Что означают стандарты защиты
IP54
Пыль и брызги воды аппарату не вредят. Устанавливается внутри общественных помещений и под навесом.
IK09 (10 Дж)
Удар стальной болванки 5 кг с высоты 200 мм корпус выдерживает. Исполнение антивандальное.
DTMF / импульсный
Стандартно применяется тоновый набор; опционально — импульсный/тоновый ради совместимости со старыми АТС.
Быстрый набор
4 клавиши прямого вызова номеров из памяти: диспетчер, охрана, мастер, дежурный.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | аналоговый общего пользования |
| Компоновка | раздельная (трубка + блок) |
| Клавиатура | 16 кнопок (12 цифровых + 4 быстрых) |
| Кнопки быстрого набора | 4 (записанные номера) |
| Тип набора | тоновый (опц. импульсный/тоновый) |
| Материал клавиш | цинковый сплав, антивандальная |
| Питание | от телефонной линии |
| Держатель трубки | магнитогерконовый датчик |
| Корпус и защита | |
|---|---|
| Материал корпуса | холоднокатаная сталь с порошковым покрытием |
| Цвет (стандарт) | оранжевый |
| Другие цвета | по желанию заказчика |
| Степень защиты | IP54 |
| Ударопрочность | IK09 (10 Дж) |
| Трубка | антивандальная, бронешнур + стальной ремешок |
| Размещение трубки | на отдельном кронштейне |
| Крепление | к вертикальной поверхности |
| Габариты | |
|---|---|
| Габариты (В×Ш×Г) | 300 × 210 × 50 мм |
| Установочные размеры | 250 × 150 мм (4 точки ∅7) |
| Вес аппарата | 3 кг |
| Среднее время восстановления | не более 30 минут |
| Подключение | винтовая клемма RJ11 (в комплекте) |
| Установка | настенная, простая |
| Производитель | КАДАММ |
| Дистрибьютор в РФ | КАДАММ (эксклюзивный) |
| Сертификация | |
|---|---|
| CE | соответствует |
| FCC | соответствует |
| RoHS | соответствует |
| ISO 9001 | соответствует |
| Микрофон с шумоподавлением | доступен опционально |
| ЗИП на складе | есть в наличии |
| Гарантия | по согласованию |
| Назначение | общего пользования |
Сравнение с похожими моделями
ТЛ5103 — модель общего пользования, выполненная по раздельной схеме. Далее — отличия от близких аппаратов серии 51xx.
| Параметр | ТЛ5103 ◀ | ТЛ5101 | ТЛ5104 | ТЛ5105 |
|---|---|---|---|---|
| Фото | |  |  | — |
| Назначение | Общего пользования | Общего пользования | Общего пользования | Экстренная связь |
| Компоновка | Раздельная | Цельная | Наклонный корпус | Плоская |
| Клавиатура | 12 + 4 быстрых | 12 + 4 быстрых | 12 + 4 быстрых | Нет (автонабор) |
| Цвет (стандарт) | Оранжевый | Оранжевый | Синий (Malibu) | Красный |
| Степень защиты | IP54 | IP54 | IP54 | IP54 (опц. IP65) |
| Габариты | 300×210×50 мм | 300×210×50 мм | 320×230×130 мм | 240×100×35 мм |
| Вес | 3 кг | 3 кг | ~3 кг | 1,9 кг |
| Связь | Аналоговая | Аналоговая | Аналоговая | Аналоговая |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ5103Требуется раздельная компоновка: трубка меняется отдельно, вандалостойкость выше
Полный набор + 4 быстрых вызова типовых абонентов
Аппарат общего пользования (повседневная связь)
Цельный корпус — это ТЛ5101, синий настольный вариант — ТЛ5104
Полный набор + 4 быстрых вызова типовых абонентов
Аппарат общего пользования (повседневная связь)
Цельный корпус — это ТЛ5101, синий настольный вариант — ТЛ5104
Области применения
Проходные и КПП
Оператор поддерживает связь с подразделениями и быстро вызывает охрану. Раздельная компоновка рассчитана на интенсивную эксплуатацию.
Производственные цеха
Связь между участками и 4 быстрых вызова: мастер, диспетчер, склад, охрана.
Общественные здания
Вокзалы, госучреждения, бизнес-центры. Аппарат общего пользования с быстрым вызовом справочных служб.
Транспортные терминалы
Грузовые терминалы, логистические центры. Оператор связывается с зонами и быстро вызывает руководство.
Образовательные учреждения
ВУЗы, школы. Связь между корпусами плюс быстрый вызов медпункта, охраны, администрации.
Социальные учреждения
Пансионаты, больницы. Аппарат общего пользования с быстрым вызовом дежурного персонала.
Монтаж и настройка
- 1Извлеките из упаковки аппарат и кронштейн трубки, сверьте комплектность.
- 2АТС подготовьте заблаговременно: заведите абонентскую линию, подберите номера под 4 кнопки быстрого набора.
- 3Нанесите разметку крепёжных отверстий. Трубка монтируется отдельно, расстояние подбирают по эргономике.
- 4Установите базовый блок на стене с помощью монтажного комплекта.
- 5Закрепите кронштейн трубки рядом с базовым блоком.
- 6Проложите телефонный кабель и заведите его на винтовую клемму RJ11.
- 7Пропишите номера в 4 кнопки быстрого набора, затем разместите трубку на кронштейне.
- 8Проведите проверку: наберите тестовый номер с клавиатуры и опробуйте каждую кнопку быстрого набора.
Опции по запросу
Цена опций и сроки их изготовления сообщаются менеджером по запросу.
Цвет корпуса по запросу
Штатный цвет — оранжевый. По желанию заказчика возможен любой цвет RAL.
Импульсный/тоновый набор
Опция для совместимости со старыми АТС, которые поддерживают только импульсный набор.
Дополнительный микрофон с шумоподавлением
Активный фильтр под шумные помещения: убирает 15–20 дБ фонового шума.
Трубка с PTT-кнопкой
Клавиша «нажми и говори» активирует передачу голоса. Для зон высокого фонового шума.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат телефонный (базовый блок) | ✓ |
| Трубка с кронштейном | ✓ |
| Кабель с винтовой клеммой RJ11 | ✓ |
| Монтажный комплект | ✓ |
| Паспорт* | ✓ |
* Руководство прилагается к каждым 10 или менее аппаратам в один адрес.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Почему трубка крепится отдельно от блока?Так задумано конструктивно ради повышения вандалостойкости: удар по одному компоненту не выводит из строя второй, а при повреждении трубки заменяют только её. Раздельная компоновка вдобавок позволяет подстроить эргономику установки под место.
Что записывают в 4 кнопки быстрого набора?Номера, к которым обращаются чаще всего: диспетчер, охрана, мастер смены, дежурный. Нажатие кнопки запускает автоматический набор записанного номера.
Чем ТЛ5103 отличается от ТЛ5101?ТЛ5101 — цельный корпус, трубка прижата к блоку. У ТЛ5103 компоновка раздельная, трубка стоит на отдельном кронштейне. По функциям модели идентичны: 16 кнопок, общего пользования, оранжевый корпус, IP54.
Можно ли использовать импульсный набор?По умолчанию набор тоновый (DTMF). В качестве опции предлагается импульсный/тоновый — для старых АТС, где DTMF не поддерживается.
Подходит ли для уличной установки?Базовый класс IP54 предполагает монтаж в помещении либо под навесом. Открытым уличным площадкам подойдут всепогодные модели с IP65/IP66.
Какие цвета доступны?В стандарте оранжевый. Заказчик может выбрать любой цвет по каталогу RAL; нестандартные цвета поставляются за 4–8 недель.
Есть ли IP-версия?Сегодня ТЛ5103 производится только в аналоговом исполнении. Если нужна IP-телефония общего пользования, присмотритесь к ТЛ5101-IP (цельный корпус, SIP).
Что за внутренний стальной ремешок?Защита усилена: внутри бронированного шнура проложен дополнительный стальной ремешок, из-за чего перерезать шнур практически нельзя.
Гарантии и сервис
Гарантия
По согласованию
Согласуется при заказе.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
