КАДАММ (KADAMM) · Серия ТЛ38xx
Всепогодный SIP-аппарат для горячей линии экстренной связи. Корпус — литой алюминий с антистатическим покрытием, закрыт защитной дверцей. Номеронабирателя нет, набор номера автоматический. Динамик 3 Вт встроен. Защита IP66/IP67, IK9, исполнение рудничное РН-1. Питание — PoE либо DC 12 В.
SIP 2.0 · hot-line
С защитной дверцей
Без номеронабирателя
IP66/IP67 · IK9 · РН-1
Литой алюминий
Hot-line
Автонабор
IP66/67
Степень защиты
3 Вт
Динамик громкой связи
PoE / 12В
Питание
РН-1
Рудничное
6 кг
Вес
О модели

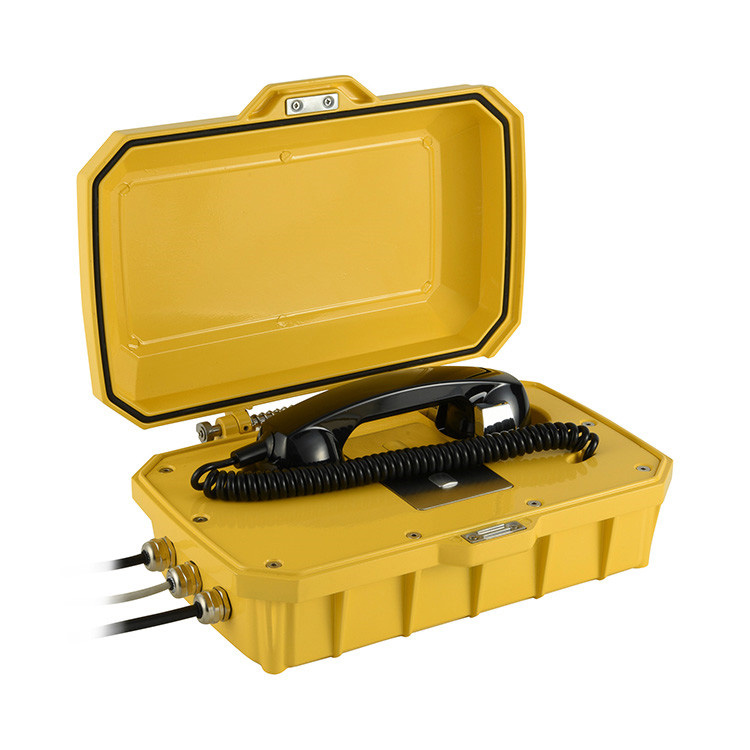

КАДАММ ТЛ3835 — промышленный IP-телефон прямого вызова для горячей линии экстренной связи. Закрыт защитной дверцей: пока она не открыта, ни трубка, ни встроенный динамик недоступны — случайные срабатывания исключены, а конструкция в неактивном состоянии не собирает грязь и осадки. Открытие дверцы запускает автоматический набор запрограммированного номера диспетчера. Литой алюминиевый корпус несёт антистатическое покрытие, степень защиты — IP66/IP67, исполнение рудничное нормальное РН-1. Громкую связь обеспечивает встроенный динамик 3 Вт.
Это IP-аналог настенных постов экстренного вызова: «открой дверцу — получи связь с диспетчером». Область применения — шахты, тоннели, эвакуационные пути и промышленные объекты, где требуется гарантированно простая связь в нештатной ситуации, без раздумий над клавиатурой. По опции устанавливаются 3 функциональные клавиши.
Ключевые преимущества

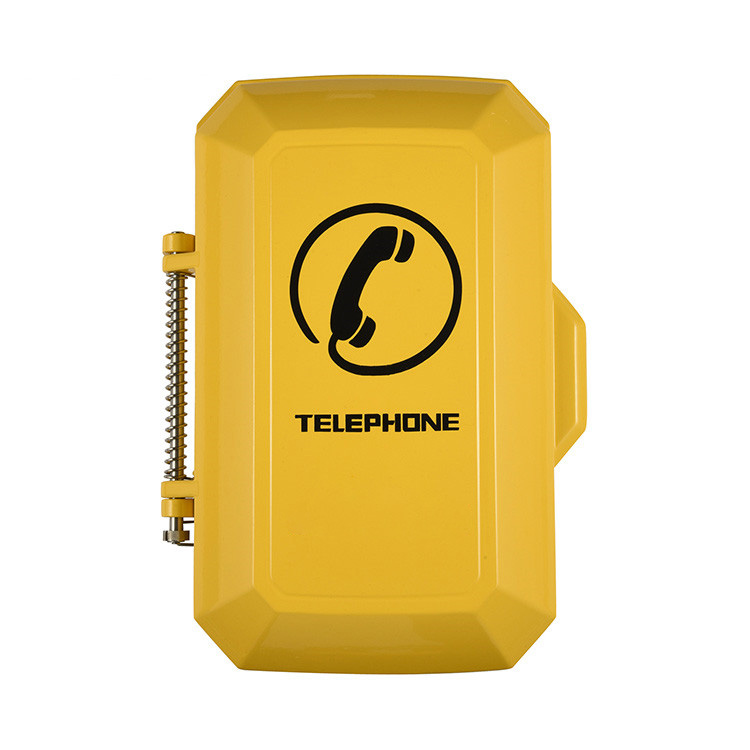

Защитная дверца — защита от случайных нажатий

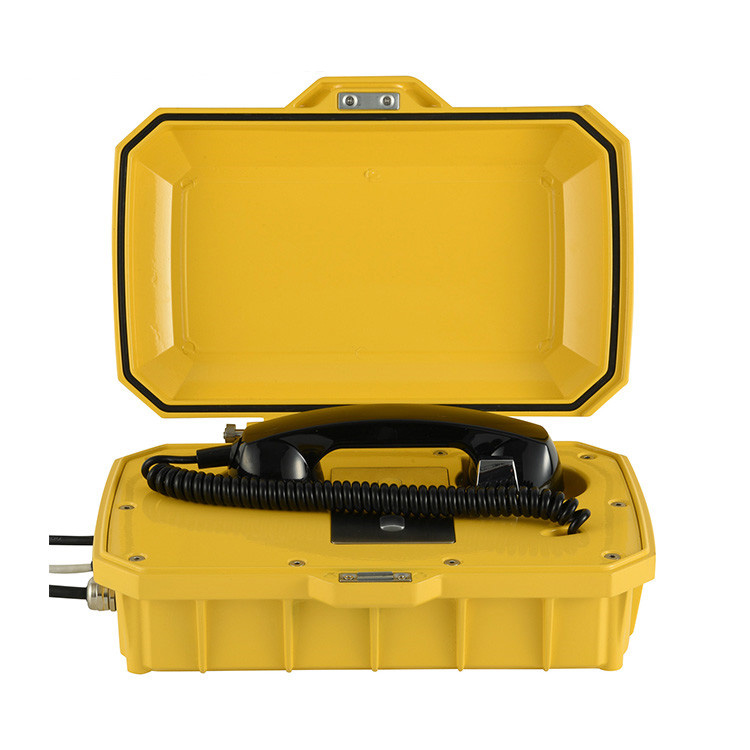

Откидная крышка скрывает трубку и динамик. Случайное касание аппарат не запустит, грязь на него в неактивном состоянии не осядет. Открытая дверца — однозначный признак намеренного вызова.
Автоматический набор номера — одно действие
Дверца открыта — вызов диспетчера уже идёт. Ни набирать номер, ни вспоминать его не нужно. Гарантированно простая связь в нештатной ситуации, доступная любому человеку без предварительного обучения.
IP66 базово, IP67 опционально
Пыль не проникает совсем, мощные струи воды тоже. Опционально добавляется стойкость к кратковременному погружению. С закрытой дверцей это даёт защиту по периметру в неактивном состоянии.
Встроенный динамик громкой связи 3 Вт
Звук громкий и разборчивый, трубку снимать не требуется. Для постов экстренной связи это удобно: вызывающий говорит, удерживая дверцу открытой, и не наклоняется к трубке.
Литой алюминий с антистатическим покрытием
Корпус отлит целиком, антистатика не даёт накапливаться заряду — существенно для шахт и взрывозащищённых зон. Уровень изоляции РН-1 соответствует рудничному нормальному исполнению.
Питание PoE или DC 12 В
PoE 802.3af подходит для централизованных инсталляций. DC 12 В — для автономных аварийных постов с резервным аккумуляторным питанием, что для экстренной связи критично.
Что означают стандарты защиты
IP66 / IP67
В базовом исполнении — полная защита от пыли и от мощных струй воды (IP66). Опционально — защита от кратковременного погружения в воду до 1 м (IP67).
IK9 (10 Дж)
Удар стальной болванкой массой 5 кг, сброшенной с высоты 200 мм, корпус переносит. Исполнение антивандальное.
РН-1
Исполнение рудничное нормальное. Допускается к применению в шахтах и подземных выработках, которые не отнесены к опасным по газу или пыли.
Антистатика
Электрический заряд на корпусе не накапливается благодаря антистатическому покрытию. Это существенно для шахт, химических производств и чистых помещений.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | промышленный IP прямого вызова, hot-line |
| Связь | SIP 2.0 (RFC3261), 2 аккаунта |
| Клавиатура | отсутствует (автонабор номера) |
| Защитная дверца | есть, откидная |
| Динамик громкой связи | встроенный, 3 Вт |
| Опционально | установка 3 функциональных клавиш |
| Питание | PoE 802.3af или DC 12 В |
| Ток в режиме ожидания | не более 0,2 А |
| Защита и климат | |
|---|---|
| Степень защиты корпуса | IP66 (опционально IP67) |
| Ударопрочность | IK9 (10 Дж) |
| Уровень изоляции | рудничное нормальное РН-1 |
| Материал корпуса | литой алюминиевый сплав |
| Покрытие | антистатическое |
| Температура эксплуатации | от −30 до +65 °C |
| Атмосферное давление | от 80 до 110 кПа |
| Относительная влажность | до 95 % |
| SIP и сеть | |
|---|---|
| Стандарт SIP | SIP 2.0 (RFC3261) |
| Количество SIP-аккаунтов | 2 |
| Аудиокодеки | G.711, G.722, G.723, G.726, G.729 |
| IP-протоколы | IPv4, TCP, UDP, TFTP, RTP, RTCP, DHCP, SIP |
| Сеть | LAN + WAN, 10/100BASE-TX, Auto-MDIX, RJ-45 |
| Уровень громкости звонка | более 80 дБ |
| Совместимость АТС | Asterisk, FreePBX, 3CX, Cisco, Avaya и др. |
| Веб-управление | через браузер по IP-адресу |
| Габариты и комплектация | |
|---|---|
| Габариты (В×Ш×Г) | 339 × 246 × 126 мм |
| Вес аппарата (прибл.) | 6 кг |
| Цвет | доступен по выбору |
| Кабельные вводы | 1 PG11 (PoE) или 2 PG11 (DC 12V) |
| Комплектация | патч-корд RJ-45, шнур питания, монтаж |
| Запасные части | доступны |
| Сертификация | CE, FCC, RoHS, ISO 9001 |
| Дистрибьютор в РФ | КАДАММ (эксклюзивный) |
IP-протоколы и кодеки
SIP 2.0 (RFC3261)
2 SIP-аккаунта
G.711, G.722, G.723, G.726, G.729
IPv4 / TCP / UDP
TFTP / RTP / RTCP / DHCP
Эхоподавление G.167/G.168
Режим моста WAN/LAN
PPPoE для xDSL
10/100BASE-TX Auto-MDIX
RJ-45 LAN + WAN
Сравнение с похожими моделями
Среди IP-аппаратов КАДАММ только ТЛ3835 сочетает защитную дверцу и сценарий «открой дверцу — пошёл вызов». Далее — отличия от прочих hot-line и базовых IP-моделей.
| Параметр | ТЛ3835 ◀ | ТЛ3837 | ТЛ3035 | ТЛ3830 |
|---|---|---|---|---|
| Фото | |  | — |  |
| Тип | Hot-line с дверцей | Hot-line + клавиатура | Hot-line | Полноценный SIP |
| Защитная дверца | Есть | Нет | Нет | Нет |
| Клавиатура | Нет (опц. 3 кнопки) | 12 + кнопка прямого вызова | Нет (1 кнопка) | 16 (12+4) |
| Корпус | Литой алюминий + антистатика | Холоднокатаная сталь | Нержавейка AISI 304 | Литой алюминий |
| Степень защиты | IP66/IP67 | IP65 | IP54 (опц. IP65) | IP66/IP67 |
| РН-1 | Да | Нет | Нет | Да |
| Динамик громкой связи | 3 Вт | 2,4 Вт | Нет | Нет |
| Габариты | 339×246×126 мм | — | 165×110×45 мм | 332×200×92 мм |
| Температура | −30…+65 °C | −40…+70 °C | −40…+70 °C | −40…+60 °C |
| Питание | PoE / DC 12 В | PoE / DC 12 В | PoE / DC 12 В | PoE / DC 12 В |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ3835Пост экстренной связи в общественном месте — дверца отсекает случайные срабатывания
Шахты, тоннели, подземные выработки — сочетание РН-1, IP66/IP67 и антистатики
Связь должна быть доступна каждому: открыл дверцу и говори, обучение не нужно
Требуется громкая связь — со встроенным динамиком 3 Вт наклоняться к аппарату не приходится
Шахты, тоннели, подземные выработки — сочетание РН-1, IP66/IP67 и антистатики
Связь должна быть доступна каждому: открыл дверцу и говори, обучение не нужно
Требуется громкая связь — со встроенным динамиком 3 Вт наклоняться к аппарату не приходится
Области применения
Шахты и подземные выработки
Эвакуационные пути и опорные посты связи. Грязь и сырость сдерживает защитная дверца. Сочетание РН-1 с антистатикой открывает применение в общеобменных зонах.
Тоннели и подземные переходы
Тоннели автомобильные и железнодорожные, метрополитен. В штатном режиме аппарат закрыт и активируется лишь при нештатной ситуации.
Эвакуационные пути в зданиях
Лестничные клетки, аварийные выходы, переходы. Понятный любому сценарий «открой дверцу — вызывай» работает без обучения.
Парковки и стоянки
Подземные паркинги бизнес-парков и торговых центров. Дверца закрывает аппарат от вандализма и от попадания мусора.
Промышленные периметры
Точки экстренной связи по периметру ограждения предприятий. IP66/IP67 и антистатика — под химические и нефтехимические производства.
Спортивные сооружения
Стадионы, ледовые арены, бассейны. Точки экстренного вызова в зрительских зонах, защищённые от ненамеренного срабатывания.
Монтаж и настройка
- 1Вскройте упаковку, сверьте комплектность. Проверьте, что защитная дверца открывается и закрывается без заеданий.
- 2Подготовьте SIP-АТС заранее: заведите 1–2 SIP-аккаунта. Маршрут вызова — на номер диспетчерского пункта или ЦППС.
- 3Нанесите разметку крепёжных отверстий под габарит корпуса 339 × 246 мм. Оставьте запас на открывание дверцы наружу.
- 4Смонтируйте аппарат на вертикальную поверхность, используя монтажный комплект из упаковки.
- 5Проведите кабели сквозь гермовводы PG11: 1 ввод для варианта с PoE, 2 ввода для DC 12V (Ethernet плюс питание).
- 6Обожмите гермовводы. Убедитесь, что дверца закрывается плотно и уплотнение отрабатывает корректно.
- 7Подайте питание. Аппарат возьмёт IP-адрес по DHCP и зарегистрирует SIP-аккаунты.
- 8В веб-интерфейсе пропишите SIP-сервер и целевой номер автонабора. Убедитесь, что открытие дверцы даёт вызов на запрограммированный номер.
Опции по запросу
Стоимость опций и сроки их изготовления уточняются у менеджера.
3 функциональные клавиши
По опции ставятся три программируемые кнопки. Пригодится, когда базового сценария с одним вызовом мало и адресатов нужно несколько: диспетчер, охрана, медпомощь.
Исполнение IP67
Дополнительная стойкость к кратковременному погружению в воду. Для подземных переходов с риском затопления, портов и морских объектов.
Цвет корпуса по запросу
Базовый цвет — жёлтый, он лучше заметен. Под заказ: красный (экстренная связь), синий, оранжевый и другие цвета RAL.
Удлинённый шнур трубки
Штатной длины шнура хватает, чтобы дверца закрылась. Для нестандартных сценариев длину увеличивают по запросу.
Комплект поставки
| Позиция | PoE | DC 12В |
|---|---|---|
| Аппарат телефонный (с дверцей) | ✓ | ✓ |
| Кабель Ethernet RJ-45 | ✓ | ✓ |
| Шнур питания (для DC 12V) | — | ✓ |
| PoE-инжектор 48 В | опция | — |
| Монтажный комплект | ✓ | ✓ |
| Паспорт / Руководство* | ✓ | ✓ |
| Инструкция по веб-настройке* | ✓ | ✓ |
* На каждые 10 аппаратов или менее, поставляемых в один адрес, прикладываются руководство и инструкция.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Как работает защитная дверца?Так называется откидная крышка над трубкой и динамиком. Закрытая, она защищает аппарат от случайных нажатий, грязи и осадков. Её открытие однозначно означает намеренный вызов: аппарат сам набирает запрограммированный номер. Как только дверцу закрывают, соединение разрывается.
Можно ли позвонить на любой номер?Нет: в базовой комплектации это hot-line, набирается единственный заранее запрограммированный номер. Когда адресатов должно быть несколько — скажем, диспетчер, охрана и медпомощь, — заказывайте опцию с 3 функциональными клавишами.
Где программируется целевой номер?Дистанционно, через веб-интерфейс. Администратор с любого компьютера сети заходит на IP-адрес аппарата и прописывает SIP-номер. Подходить к аппарату физически не нужно, что удобно при управлении распределённой инфраструктурой постов экстренной связи.
Чем ТЛ3835 отличается от ТЛ3837?ТЛ3837 — это полноценный IP-аппарат: 12 кнопок плюс кнопка прямого вызова, то есть можно и набрать любой номер, и позвонить по hot-line. У ТЛ3835 клавиатуры нет вовсе — чистый hot-line за защитной дверцей. Сценарии применения разные.
Чем ТЛ3835 отличается от ТЛ3035?ТЛ3035 — компактный hot-line в нержавеющем корпусе (165×110×45 мм), без дверцы, защита IP54/IP65. ТЛ3835 заметно крупнее (339×246×126 мм), выполнен из литого алюминия, оснащён защитной дверцей и динамиком громкой связи 3 Вт, имеет IP66/IP67 и РН-1. Он рассчитан на жёсткие условия и посты экстренной связи.
Подходит ли для шахт?Да, если речь об общеобменных зонах: уровень изоляции РН-1 (рудничное нормальное) плюс антистатическое покрытие корпуса. Там, где есть риск взрыва (зоны 1, 2, 21, 22), применяют взрывозащищённые модели КАДАММ серии ТЛ27xx-Ex.
Какой температурный диапазон?От −30 до +65 °C — диапазон уже, чем у остальных всепогодных IP-моделей КАДАММ, где обычно −40…+70. Причина в антистатическом покрытии и механизме дверцы. Промышленным применениям такого диапазона в большинстве случаев хватает, а для крайне холодного климата условия стоит уточнить.
Поддерживается ли громкая связь без снятия трубки?Да, динамик 3 Вт встроен. Когда дверца открыта и соединение установлено, говорить можно не снимая трубку: удобно, если руки заняты или разговор должны слышать все, кто находится рядом.
Гарантии и сервис
Гарантия
36 месяцев
Со дня ввода изделия в эксплуатацию, но не более 40 месяцев с даты изготовления.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
