КАДАММ (KADAMM) · Серия ТЛ38xx
Промышленный SIP-аппарат, в который встроены громкоговоритель 2 Вт и светодиодный проблесковый маячок с обзором 360°. Одна из 2 программируемых кнопок отведена под прямой вызов, отдельно вынесена регулировка громкости. Корпус IP65, IK09, рудничное исполнение РН-1; питание PoE либо DC 12 В.
SIP 2.0 · 2 аккаунта
Громкоговоритель 2 Вт
Светодиодный маячок 360°
IP65 · IK09 · РН-1
PoE / DC 12 В
SIP
2.0 (RFC3261)
2 Вт
Громкоговоритель
360°
Угол маячка
IP65
Степень защиты
3 Вт
Аудиоусилитель
6 кг
Вес
О модели

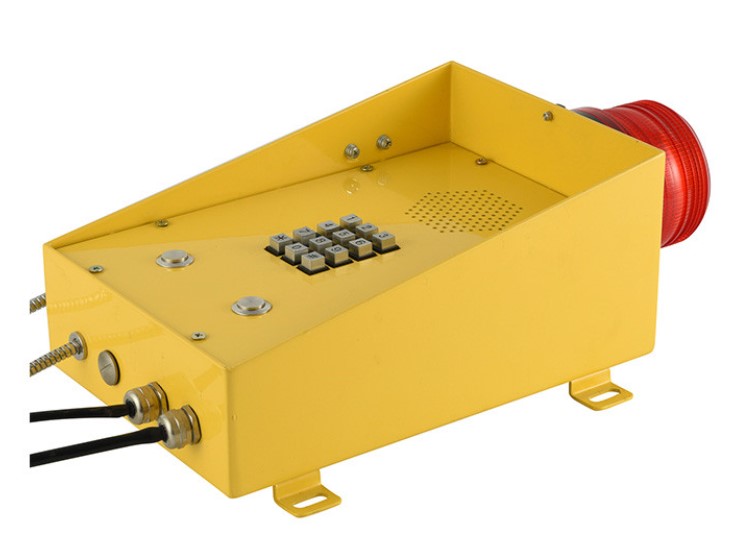

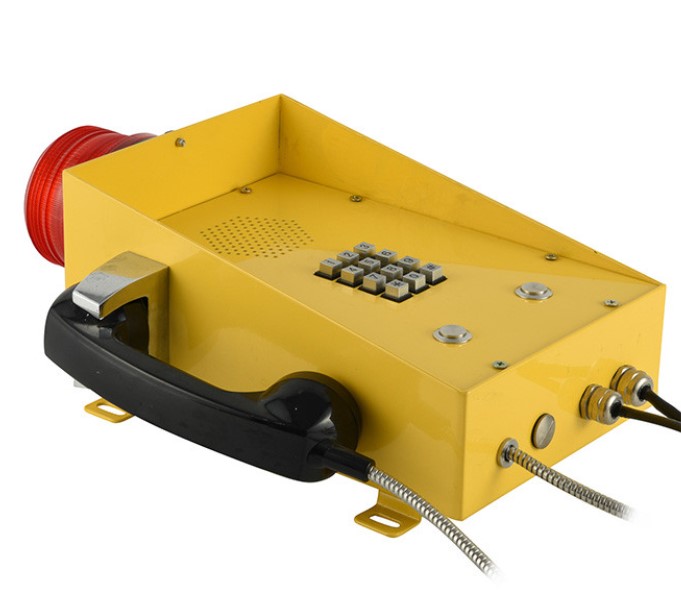

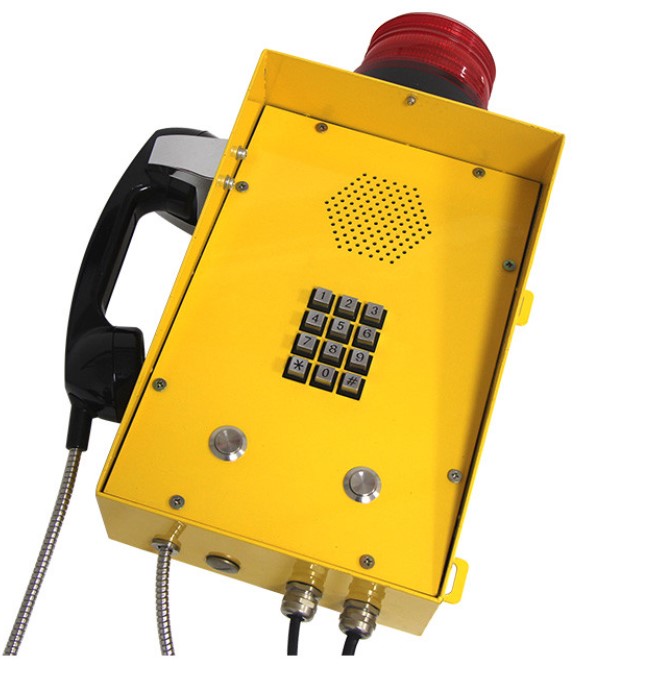

КАДАММ ТЛ3822 — промышленный телефонный аппарат IP (SIP) с встроенным громкоговорителем и проблесковым маячком. Громкоговоритель на 2 Вт позволяет вести разговор в шумной среде, не снимая трубку. Светодиодный маячок вынесен на верхнюю часть корпуса, светит на 360° и мигает с частотой 1 Гц, поэтому входящий вызов различим издалека даже при высоком фоновом шуме. Под быстрое соединение с одним заранее прописанным абонентом отведена отдельная кнопка прямого вызова.
Это IP-аналог известных модификаций -С/-С/-С аналоговых телефонов КАДАММ 18xx, но в виде самостоятельной модели: громкая связь и световое дублирование заложены в конструкцию изначально, выбирать модификацию при заказе не требуется. Аппарат рассчитан на шумные промышленные площадки — котельные, компрессорные, цеха с тяжёлым оборудованием, открытые погрузочные зоны.
Ключевые преимущества
Встроенный громкоговоритель 2 Вт
Связь ведётся без снятия трубки. Это выручает в оперативных ситуациях, когда руки заняты, и при работе в перчатках. Громкость подстраивается под фоновый шум в момент разговора.

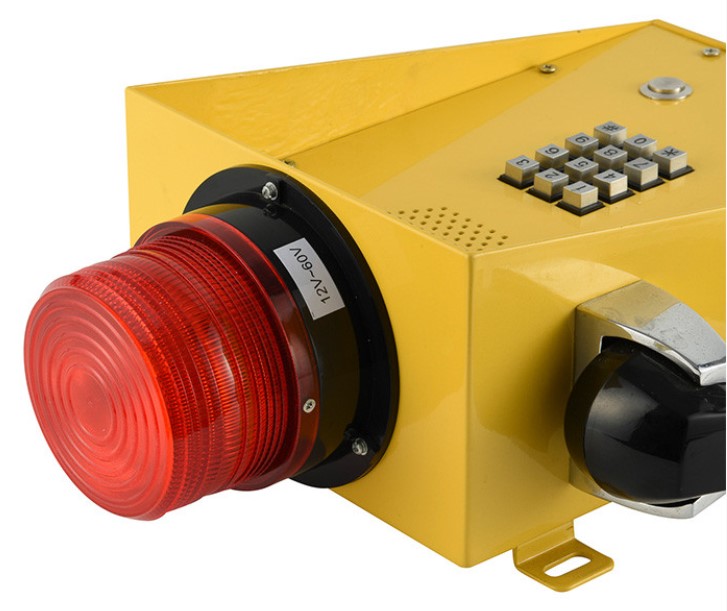

Светодиодный маячок 360°
Размещён на верхней части корпуса и на входящем вызове мигает с частотой 1 Гц. Заметен со всех сторон и с большого расстояния, что принципиально для шумных производств, где звонок можно не услышать.
12 кнопок + 2 программируемые
Полноценный цифровой набор дополнен двумя функциональными клавишами. Первую программируют на прямой вызов заданного абонента, вторую — на повтор, mute или иную функцию.
IP65 + IK09 + РН-1
Пыль внутрь не проникает, корпус держит струи воды и удар 10 Дж; исполнение — рудничное нормальное. Применение разрешено в общеобменных зонах шахт и рудников.
Питание PoE или DC 12 В
Схема питания подбирается под инфраструктуру: PoE 802.3af — для централизованных инсталляций, DC 12 В — для автономных постов с резервированием.
Регулировка громкости с аппарата
Отдельной кнопкой громкость громкоговорителя выставляется по месту, под текущий фоновый шум, без участия администратора АТС.
Что означают стандарты защиты
IP65
Пыль не попадает внутрь, водяные струи не страшны с любого направления. Допустима уличная установка под небольшим козырьком.
IK09 (10 Дж)
Корпус держит удар стальной болванки массой 5 кг, сброшенной с высоты 200 мм. Этого хватает для производственных цехов и общественных мест.
РН-1
Исполнение рудничное нормальное. Эксплуатация допускается в шахтах и подземных выработках, которые не отнесены к категории опасных по газу или пыли.
SIP 2.0
Отраслевой стандарт IP-телефонии. Поддерживаются 2 SIP-аккаунта и работа со всеми современными SIP-АТС.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | всепогодный IP (SIP) с фонарём |
| Связь | SIP 2.0 (RFC3261), 2 аккаунта |
| Клавиатура | 12 цифровых + 2 программируемые |
| Материал клавиш | цинковый сплав, антивандальная |
| Громкоговоритель | встроенный, 2 Вт |
| Аудиоусилитель | 3 Вт |
| Регулировка громкости | есть |
| Громкость звонка (1 м) | более 80 дБ |
| Световой маячок | |
|---|---|
| Тип | светодиодный (LED) проблесковый |
| Расположение | сверху корпуса |
| Угол освещения | 360° (круговая видимость) |
| Частота мигания | 1 Гц |
| Назначение | световое дублирование входящего вызова |
| Видимость | издалека в шумных производственных средах |
| Цвет линзы | по умолчанию (типично красный) |
| Управление | автоматически при входящем |
| Защита и климат | |
|---|---|
| Степень защиты от пыли и влаги | IP65 |
| Степень защиты от ударов | IK09 (10 Дж) |
| Уровень изоляции | рудничное нормальное РН-1 |
| Материал корпуса | вандалозащищённый, антивандальная клавиатура |
| Температура эксплуатации | от −40 до +70 °C |
| Атмосферное давление | от 80 до 110 кПа |
| Относительная влажность | до 95 % |
| Кабельные вводы | 2 × PG11 |
| Габариты и питание | |
|---|---|
| Габариты (В×Ш×Г) | 392 × 270 × 130 мм |
| Вес аппарата (прибл.) | 6 кг (бруска); 7 кг (с маячком) |
| Установка | вертикальная |
| Питание | PoE 802.3af или DC 12 В (по выбору) |
| Ток в режиме ожидания | не более 0,2 А |
| Цвет (стандарт) | жёлтый |
| Доступные цвета | по выбору |
| Среднее время до отказа (MTTF) | 10 000 часов |
IP-протоколы и кодеки
SIP 2.0 (RFC3261)
2 SIP-аккаунта
G.711, G.722, G.723, G.726, G.729
RTP / RTCP
TFTP / DHCP / SIP
IPv4 / TCP / UDP
Эхоподавление
10/100BASE-TX Auto-MDIX
RJ-45 LAN + WAN
Сравнение с похожими моделями
Среди IP-телефонов КАДАММ только ТЛ3822 несёт громкоговоритель и проблесковый маячок «из коробки». Далее — сопоставление с базовыми всепогодными IP-моделями и с аналоговым родственником.
| Параметр | ТЛ3822 ◀ | ТЛ3830 | ТЛ3840 | ТЛ1830 |
|---|---|---|---|---|
| Фото | |  |  | |
| Связь | IP (SIP) | IP (SIP) | IP (SIP) | Аналоговая |
| Громкоговоритель | 2 Вт встроенный | Нет | Нет | Опция -С |
| Световой маячок | Встроенный 360° | Опция -С | Опция -С | Опция -С |
| Клавиатура | 12 + 2 программируемые | 12 + 4 программируемые | 12 + 4 программируемые | 12 + 4 программируемые |
| ЖК-дисплей | Нет | Нет | Есть | Нет |
| Степень защиты | IP65 | IP66/IP67 | IP66/IP67 | IP66 |
| Ударопрочность | IK09 | IK09 | IK09 | IK9 |
| Корпус | Промышленный | Литой алюминий | Литой алюминий | Литой алюминий |
| Габариты | 392×270×130 мм | 332×200×92 мм | 332×200×92 мм | 332×200×74(143) мм |
| MTTF | 10 000 ч | 30 000 ч | 30 000 ч | 10 000 ч |
| Питание | PoE / DC 12 В | PoE / DC 12 В | PoE / DC 12 В | От линии 48 В |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ3822Точка установки шумная — требуется громкоговоритель, чтобы говорить, не снимая трубку
Есть риск не услышать звонок — нужен световой маячок 360° как визуальное оповещение
Хватает IP65, а IP66/IP67 избыточен — монтаж под навесом либо внутри помещений
Задача сводится к одному прямому вызову — хватает одной кнопки (под 4 разных номера берите 3830/3840)
Есть риск не услышать звонок — нужен световой маячок 360° как визуальное оповещение
Хватает IP65, а IP66/IP67 избыточен — монтаж под навесом либо внутри помещений
Задача сводится к одному прямому вызову — хватает одной кнопки (под 4 разных номера берите 3830/3840)
Области применения
Котельные и компрессорные
Насосы, компрессоры и котлы создают высокий фоновый шум. Обычный звонок в нём теряется, поэтому маячок и громкоговоритель здесь критичны.
Цеха с тяжёлым оборудованием
Металлургия, тяжёлое машиностроение, дробильные комплексы. Светодиодный маячок с обзором 360° различим из любой точки цеха.
Погрузочные эстакады
Открытые площадки погрузки и разгрузки. Оператор говорит с водителем, не снимая трубку: руки заняты документами либо органами управления.
Шахты и рудники
Общеобменные зоны выработок (РН-1). Вентиляция и оборудование шумят, поэтому маячок с громкоговорителем повышают надёжность связи.
Электростанции
ТЭС, ГЭС, ветропарки, машинные залы. Типовой случай: шумная среда сочетается с высокой ценой сбоя оперативной связи.
Производственные склады
Логистические центры и грузовые терминалы. Маячок просматривается из любой точки склада, и оператор реагирует на вызов без задержки.
Монтаж и настройка
- 1Вскройте упаковку и сверьте комплектность. Осмотрите маячок и громкоговоритель на предмет видимых повреждений.
- 2Подготовьте SIP-АТС заблаговременно: заведите под аппарат 1–2 SIP-аккаунта.
- 3Нанесите разметку крепёжных отверстий, ориентируясь на габариты корпуса 392 × 270 мм. Трубку обычно располагают на высоте 1400–1500 мм от пола.
- 4Смонтируйте аппарат на вертикальной поверхности, используя монтажный комплект из упаковки.
- 5Протяните кабели через 2 гермоввода PG11: при PoE достаточно 1 кабеля Ethernet, иначе — Ethernet плюс кабель питания DC 12 В.
- 6Обожмите гермовводы. Убедитесь, что кабель не натянут и оставлена монтажная петля с запасом 100–150 мм.
- 7Включите питание. Аппарат заберёт IP-адрес по DHCP и зарегистрирует SIP-аккаунты на АТС.
- 8В веб-интерфейсе задайте SIP-сервер, назначьте прямой вызов на кнопку быстрого набора и выставьте громкость громкоговорителя. Тестовым входящим вызовом проверьте срабатывание маячка.
Опции по запросу
Стоимость опций и сроки их изготовления запрашивайте у менеджера.
Цвет корпуса по запросу
По умолчанию корпус жёлтый — так он заметнее. Возможны иные цвета; срок поставки согласовывается.
Цвет линзы маячка
Базовый вариант — красный как наиболее заметный. По запросу доступны жёлтый, синий и зелёный.
Дополнительный микрофон с шумоподавлением
Активный фильтр построен на отдельном чувствительном элементе. Он уменьшает захват фонового шума микрофоном в особо шумных помещениях.
Защитный козырёк
Добавляет антивандальную защиту и козырёк, прикрывающий аппарат от прямого попадания осадков при уличной установке.
Комплект поставки
| Позиция | PoE | DC 12В |
|---|---|---|
| Аппарат телефонный (с маячком и громкоговорителем) | ✓ | ✓ |
| Кабель Ethernet с RJ-45 | ✓ | ✓ |
| PoE-инжектор 48 В | опция | — |
| Адаптер AC-220 / DC 12 В | — | ✓ |
| Монтажные кронштейны с крепежом | ✓ | ✓ |
| Паспорт / Руководство* | ✓ | ✓ |
| Инструкция по веб-настройке* | ✓ | ✓ |
* Комплект руководства и инструкции прилагается к каждым 10 (или менее) аппаратам, отгружаемым в один адрес.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Зачем нужен маячок — разве звонка недостаточно?На шумных производствах — в котельных, цехах, компрессорных — фон нередко выходит за 80–90 дБ, и звонок громкостью 80 дБ в нём просто пропадает. Светодиодный маячок 360° просматривается из любой точки и от слуха оператора не зависит. Для постов экстренной связи и оперативной диспетчеризации это решающий фактор.
Как работает громкоговоритель?На входящем звонке оператор жмёт кнопку громкой связи, и разговор идёт через встроенный динамик 2 Вт и корпусной микрофон — трубку снимать не требуется. Это удобно, когда руки заняты документами, инструментом или органами управления. Перейти на трубку можно в любой момент обычным движением.
Можно ли позвонить с ТЛ3822 на любой SIP-номер?Да. На аппарате 12 цифровых кнопок, то есть набирается любой номер. Сверх того предусмотрены 2 программируемые кнопки: первую обычно отводят под прямой вызов заданного абонента (диспетчер, охрана), вторую — под повтор, mute или другую функцию.
Чем ТЛ3822 отличается от ТЛ3830?ТЛ3830 — базовый всепогодный IP-аппарат: громкоговорителя и маячка нет, зато защита IP66/IP67 и MTTF 30 000 ч. У 3822 защита слабее (IP65), MTTF 10 000 ч, но громкоговоритель и маячок встроены. Решает приоритет: тяжёлые условия — 3830, шумная среда с визуальной индикацией — 3822.
Возможен ли заказ только с маячком, без громкоговорителя?Не в этой модели: ТЛ3822 поставляется сразу с обеими функциями. Если нужен только маячок, смотрите модификацию ТЛ3830-С (с проблесковым маячком). Отдельной модификации только с громкоговорителем в линейке нет.
Подходит ли для уличной установки?С базовой защитой IP65 аппарат ставят под навесом либо козырьком. Если козырька не предполагается и монтаж полностью уличный, рассмотрите ТЛ3830 / ТЛ3840 с защитой IP66/IP67.
Какая частота мигания маячка?Частота 1 Гц означает одну вспышку в секунду. Для проблесковых маячков она стандартна: сигнал заметен, но не утомляет операторов и не провоцирует светочувствительных реакций. Линза по умолчанию красная, по запросу ставится другая.
С какими SIP-АТС совместим?Аппарат работает по стандартному SIP 2.0 (RFC3261) и поддерживает кодеки G.711, G.722, G.723, G.726, G.729. Совместимость обеспечена со всеми современными SIP-АТС — Asterisk, FreePBX, 3CX, MikoPBX, Cisco Call Manager, Avaya Aura, Mitel и др.
Гарантии и сервис
Гарантия
По согласованию
Согласуется при заказе.
MTTF
10 000 часов
Средняя наработка на отказ в условиях штатной эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
