КАДАММ (KADAMM) · Серия ТЛ3818

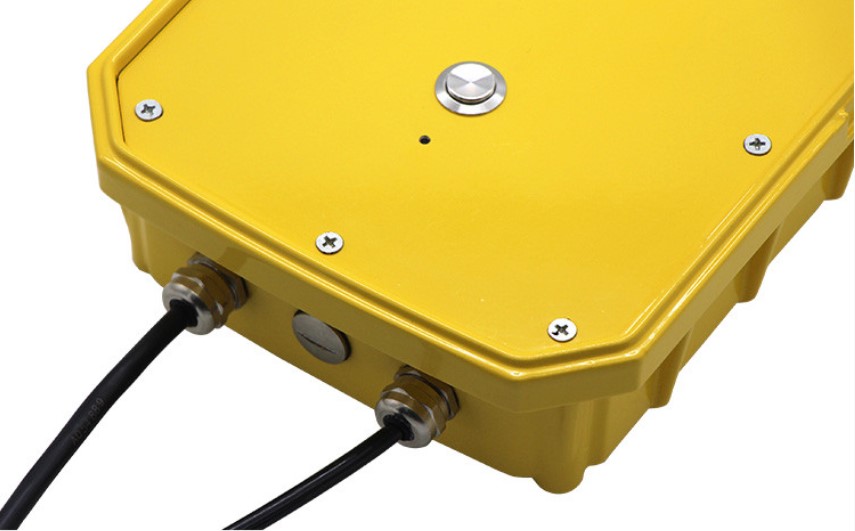

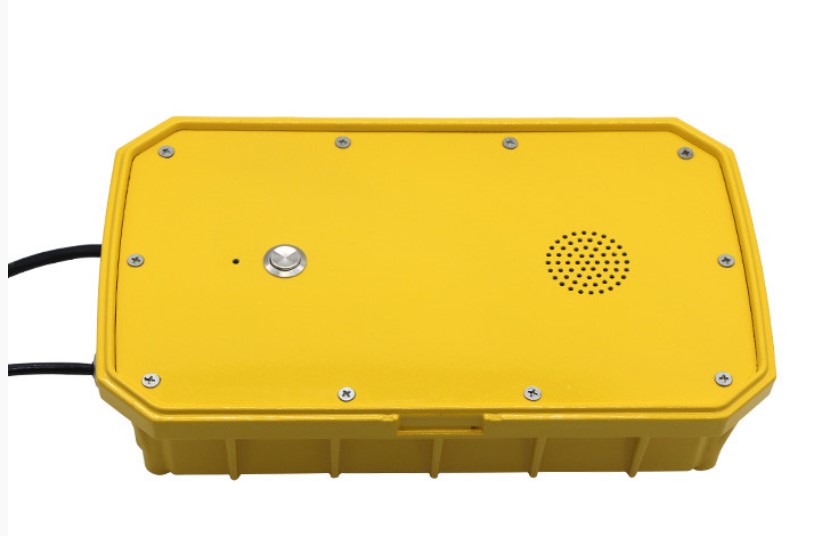

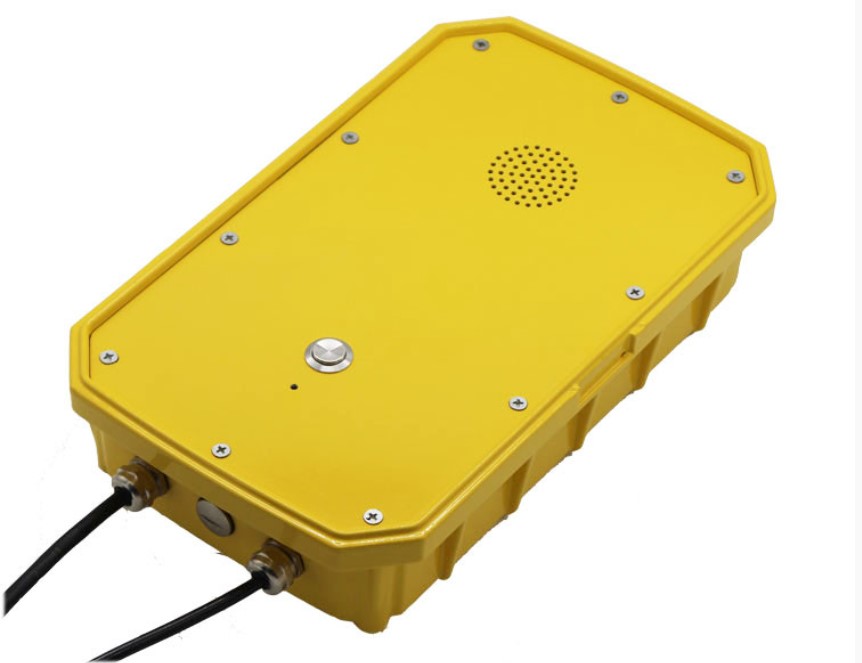

Переговорное устройство на SIP 2.0, без трубки и без клавиатуры: единственная кнопка вызова, разговор через встроенный динамик. Корпус — литой под давлением алюминий с рёбрами жёсткости, лицевая панель стальная, с эпоксидным покрытием. Защита IP66 (опционально IP67), класс IK9. Диапазон −40...+70°C.
IP-интерком · SIP 2.0
Hands-free
Одна кнопка вызова
IP66 · IK9 · −40...+70°C
PoE
SIP 2.0
Протокол связи
IP66
IP67 опц.
IK9
Антивандальность
−40..+70
°C диапазон
≥85 дБ
Громкость звонка
5 кг
Вес
О модели
ТЛ3818 — IP-переговорное устройство (интерком) для мест, где телефонная трубка неудобна: входные группы, проходные, парковки, лифты, внешние точки вызова помощи. Режим hands-free: посетитель жмёт единственную кнопку вызова, соединение с диспетчером устанавливается автоматически, разговор идёт через встроенный динамик. Корпус отливается под давлением из алюминиевого сплава и усилен рёбрами жёсткости, лицевая панель — прокатная сталь с эпоксидным порошковым покрытием; отсюда защита от пыли, влаги и механических повреждений. Защита IP66 (опционально IP67), класс IK9. Поддерживается 2 SIP-аккаунта, настройка удалённая, через веб-интерфейс.
Кнопка одна, действие одно. Посетителю ничего объяснять не нужно: подошёл, нажал, говорит. Hands-free работает в обе стороны — и когда отвечает диспетчер, и когда говорит посетитель. Конструкция рассчитана на жёсткую внешнюю эксплуатацию.
Ключевые преимущества
Одна кнопка вызова
От пользователя требуется минимум: нажал — соединился. Оптимально для проходных и точек экстренной связи.
Hands-free режим

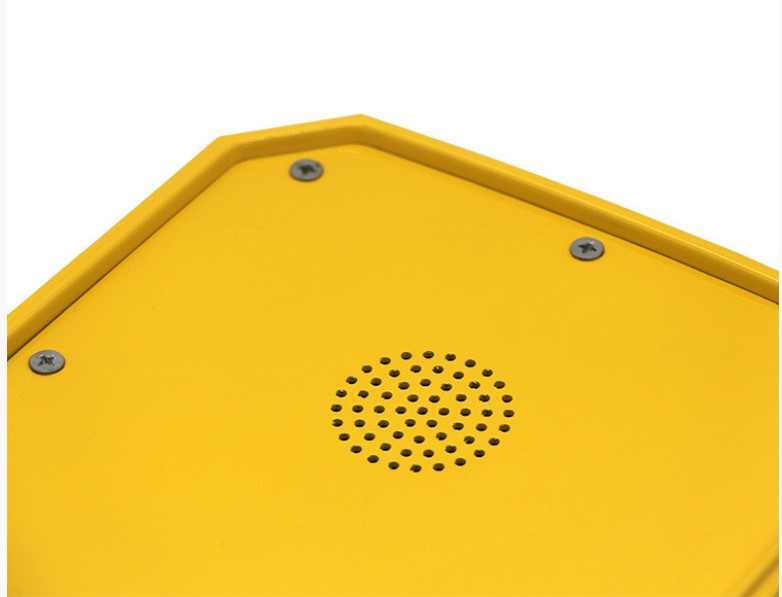

Разговор через встроенный динамик (≥ 85 дБ). Трубку снимать не надо — выручает в перчатках, в гипсе, с занятыми руками.
Литой алюминиевый корпус
Сплав, отлитый под давлением единой деталью, с рёбрами жёсткости. Лицевая панель стальная, с порошковым покрытием.
Класс IK9 + IP66
Удар 10 Дж, полная пылезащита, мощные струи воды. Опционально IP67 — для объектов с риском затопления.
Диапазон −40...+70°C
Круглогодичная работа под открытым небом: Сибирь, Крайний Север, летнее пекло юга.
Сверхнизкое потребление
В режиме ожидания ток ≤ 1 мА. При питании PoE один кабель несёт и питание, и данные.
Режим моста WAN/LAN
Режим сетевого коммутатора: через аппарат Ethernet-линия пробрасывается дальше — к камере, терминалу.
2 SIP-аккаунта
Связь резервируется на двух серверах. Эхоподавление G.167/G.168 сохраняет разборчивость в шумной среде.
Что означают стандарты защиты
IP66
Пыль исключена, мощные струи воды под давлением 100 кПа не страшны. Базовое исполнение.
IP67
Кратковременное погружение в воду до 1 метра не страшно. Опция для объектов с риском затопления.
IK9
Удар 10 Дж — груз 2 кг с высоты 50 см. Высокий класс антивандальности.
WF2
Усиленная стойкость к коррозии — для эксплуатации в средах с высокой влажностью и солёным воздухом.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип связи | IP (SIP 2.0) |
| Тип аппарата | Интерком hands-free (без трубки) |
| Количество кнопок | 1 (кнопка вызова) |
| Питание | PoE |
| Ток в режиме ожидания | ≤ 1 мА |
| Громкость звонка (1 м) | ≥ 85 дБ (А) |
| Полоса частот | 250–3000 Гц |
| Режим связи | Громкая связь (hands-free) |
| Средняя наработка (MTTF) | 10 000 часов |
| Время восстановления | не более 30 мин. |
| Корпус и габариты | |
|---|---|
| Корпус | Литой алюминий под давлением, рёбра жёсткости |
| Лицевая панель | Прокатная сталь, эпоксидное порошковое покрытие |
| Защита корпуса | IP66 (IP67 опц.) / IK9 |
| Коррозионная стойкость | WF2 |
| Цвет | Жёлтый (другие — по запросу) |
| Габариты (В×Ш×Г) | 332 × 200 × 74 мм |
| Размер упаковки | 440 × 320 × 270 мм |
| Вес (нетто / брутто) | 5 кг / 6 кг |
| Монтаж | Настенный, 4 точки × M8 |
| Кабельный ввод | PG11 |
| Сетевые интерфейсы | |
|---|---|
| WAN | 10/100BASE-TX, RJ-45, Auto-MDIX, PoE |
| LAN | 10/100BASE-TX, RJ-45, Auto-MDIX |
| Режим моста | WAN/LAN — ретрансляция Ethernet |
| Получение IP | DHCP на порту WAN |
| xDSL | Поддержка PPPoE |
| Условия эксплуатации | |
|---|---|
| Температура (работа) | −40 до +70°C |
| Температура (хранение) | −40 до +75°C |
| Атм. давление | 80–110 кПа |
| Относительная влажность | ≤ 95% |
IP-протоколы и кодеки
SIP 2.0 (RFC3261)
2 SIP-аккаунта
G.711 A/U
G.722 8/16 кГц
G.723
G.729
IPv4
TCP
UDP
TFTP
RTP
RTCP
DHCP
PPPoE
Эхоподавление G.167 / G.168
WAN/LAN Bridge
Auto-MDIX
Сравнение с похожими моделями
ТЛ3818 и ТЛ3843 — оба аппарата представляют собой IP-переговорные устройства hands-free без трубки и клавиатуры. ТЛ3818 — тяжёлое всепогодное исполнение в литом алюминиевом корпусе, с опциями лампы-вспышки и до 3 доп. кнопок; ТЛ3843 — компактная модель в корпусе из нержавеющей стали с ёмкостной сенсорной кнопкой.
| Параметр | ТЛ3818 ◀ | ТЛ3843 |
|---|---|---|
| Фото | |  |
| Тип кнопки вызова | Механическая | Ёмкостная сенсорная |
| Количество кнопок | 1 (до 4 опц.) | 1 (фиксированно) |
| Индикатор вызова | Опция — лампа-вспышка | Есть (LED) |
| Материал корпуса | Литой алюминий + сталь | Нержавейка AISI 304 |
| Защита корпуса | IP66 (IP67 опц.) | IP65 |
| Антивандальность | IK9 | Не заявлена |
| Коррозионная стойкость | WF2 | AISI 304 (нержавейка) |
| Диапазон температур | −40...+70°C | −30...+70°C |
| Питание | PoE | PoE или DC 5В |
| Режим моста WAN/LAN | Есть | Нет |
| Габариты | 332×200×74 мм | 110×126×65 мм |
| Вес | 5 кг | 1,5 кг |
| Карточка | Текущая | Смотреть → |
Когда выбирать ТЛ3818Нужна максимальная защита IP66 (IP67 опц.) — открытые уличные площадки, регулярная мойка под давлением.
Критичен класс IK9 — зоны с риском вандализма или ударных нагрузок.
Нужна опциональная лампа-вспышка для визуального оповещения в шумной среде.
Требуется несколько кнопок вызова — до 3 дополнительных под разные адреса автонабора.
Нужна функция моста WAN/LAN для последовательного подключения камер и прочих устройств.
Для компактных помещений и объектов с пищевой / медицинской спецификой подойдёт ТЛ3843 (нержавейка AISI 304, сенсор).
Критичен класс IK9 — зоны с риском вандализма или ударных нагрузок.
Нужна опциональная лампа-вспышка для визуального оповещения в шумной среде.
Требуется несколько кнопок вызова — до 3 дополнительных под разные адреса автонабора.
Нужна функция моста WAN/LAN для последовательного подключения камер и прочих устройств.
Для компактных помещений и объектов с пищевой / медицинской спецификой подойдёт ТЛ3843 (нержавейка AISI 304, сенсор).
Области применения
Входные группы зданий
Связь с охраной или диспетчером. Hands-free удобен посетителю с багажом или в инвалидной коляске.
Проходные предприятий
Вызов охраны либо бюро пропусков. Надёжность при интенсивном использовании.
Парковки и гаражи
Точки связи на въезде и выезде. Защита IP66 держит дождь и снег.
Ворота и шлагбаумы
Устройство на стойке — открытый монтаж круглый год.
Пункты экстренного вызова
Автотрассы, тоннели, промышленные зоны — точки SOS с единственной кнопкой.
Автозаправочные станции
Канал покупателя к оператору в зоне колонок (исполнение антивандальное).
Монтаж и настройка
- 1Определите место настенного монтажа на высоте, удобной для среднестатистического пользователя (обычно 120–140 см до кнопки вызова). Учтите вес аппарата (5 кг).
- 2Разметьте 4 отверстия под крепление на M8 по габаритам монтажных проушин (150 мм по горизонтали, 274,8 мм по вертикали). Установите в стену анкерные болты.
- 3Протяните кабель Ethernet RJ-45 через гермоввод PG11. По одному кабелю идут и питание (PoE), и данные.
- 4Посадите аппарат на 4 болта M8. Кабель подключите к WAN-порту. При работе в режиме моста второй кабель от LAN-порта уходит к следующему устройству — камере, соседнему интеркому.
- 5Откройте веб-интерфейс браузером (IP-адрес по DHCP либо статический). Пропишите SIP-аккаунты (до 2 шт.) и номер, на который уходит вызов при нажатии кнопки.
Опции по запросу
Цены и сроки изготовления опций уточняйте у менеджера.
Защита IP67
Выдерживает кратковременное погружение в воду до 1 метра. Для объектов, где возможно затопление.
Дополнительные кнопки автонабора
Не более 3 шт. Скажем: охрана / диспетчер / администратор.
Встроенная лампа-вспышка
Световая индикация вызова в верхней части корпуса — для шумных сред.
Питание DC 12В
Вместо PoE — через адаптер 12В (опция при заказе).
Индивидуальный цвет корпуса
Жёлтый — базовый. Прочие цвета (красный, синий, серый) — по согласованию.
Преднастройка SIP
Поставка с уже прописанными SIP-аккаунтами заказчика.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат ТЛ3818 | ✓ |
| Кабель Ethernet RJ-45 | ✓ |
| Монтажный комплект на стену (болты M8) | ✓ |
| Паспорт / руководство по эксплуатации* | ✓ |
| Инструкция по настройке (англ.)* | ✓ |
| PoE-инжектор 48В 0,5А (опционально) | опция |
* Выдаются из расчёта на каждые 10 или менее аппаратов, поставляемых в один адрес.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Чем интерком отличается от обычного IP-телефона?Телефонной трубки у интеркома нет — говорят через встроенный динамик и микрофон в режиме hands-free. Клавиатуры для набора номера тоже нет: вызов уходит одной кнопкой, за которой заранее закреплён конкретный номер. Пользоваться проще (объяснять ничего не требуется), а вандализм трубки исключён — отрывать нечего.
Как добавить несколько вариантов вызова?По опции ставится до 3 дополнительных кнопок автонабора, за каждой закреплён свой номер. Типовая раскладка проходной: кнопка 1 — охрана, кнопка 2 — бюро пропусков, кнопка 3 — диспетчер. Номера прописываются удалённо, через веб-интерфейс.
Что даёт встроенная лампа-вспышка?Световая индикация при входящем или исходящем вызове. Когда интерком стоит в шумной среде или далеко от диспетчерской, лампа-вспышка визуально подтверждает, что вызов ушёл либо принят. Функция опциональная.
Что такое «режим моста WAN/LAN»?Сетевых портов у ТЛ3818 два. В режиме моста аппарат работает как двухпортовый коммутатор, и Ethernet-линию через него пробрасывают дальше. Типовой сценарий: интерком на проходной и камера видеонаблюдения над ним — оба идут к серверу одним кабелем. Экономятся порты на коммутаторе, упрощается разводка.
Можно ли использовать на улице без навеса?Да, в базовом исполнении IP66 (полная пылезащита и защита от мощных струй воды). Где возможно затопление — приямки, подземные паркинги с уклоном — берите опцию IP67. Температурный диапазон −40...+70°C перекрывает все регионы РФ.
Почему нельзя просто использовать обычный телефон?Причин три. Первая: трубка обычного телефона в публичных зонах ломается или отрывается. Вторая: не всякий посетитель разберётся со сложным аппаратом, одна кнопка проще. Третья: hands-free даёт говорить при занятых руках (пакеты, велосипед, собака на поводке), а также человеку на коляске или в перчатках. Интерком закрывает сценарии, где обычный телефон неудобен.
Совместим с облачными АТС?Да. ТЛ3818 работает по SIP 2.0 (RFC3261) и стыкуется с любыми SIP-серверами, включая облачные АТС (Mango Office, UIS, Яндекс.Телефония, МТТ и другими). Требуется устойчивое интернет-соединение.
Гарантии и сервис
Гарантия
1 год от производителя
Условие — штатная эксплуатация и отсутствие повреждений, вызванных действиями пользователя.
MTTF
10 000 часов
Среднее время до отказа.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
