КАДАММ (KADAMM) · Серия ТЛ3810
SIP 2.0 · Питание PoE · Маяк 1 Гц / 360° · 15 клавиш нерж. стали IP67 · IP66/IP67 · IK9 · РН-1
SIP 2.0 · PoE15 клавиш нерж. · Маяк 1 Гц 360°IP66/IP67 · IK9 (10 Дж) · −40…+70°CАлюминий · РН-1 · 1×PG11
IP66/67
Степень защиты
IK9
10 Дж, удар
РН-1
Изоляция
1 Гц
Маяк 360°
SIP 2.0
2 аккаунта
10 000
часов MTTF
7 кг
Вес
О модели

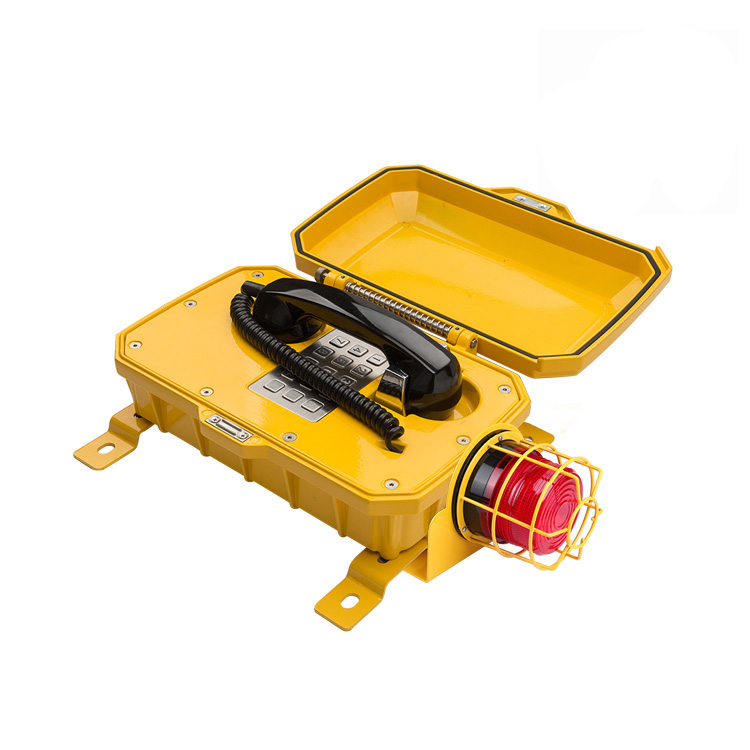

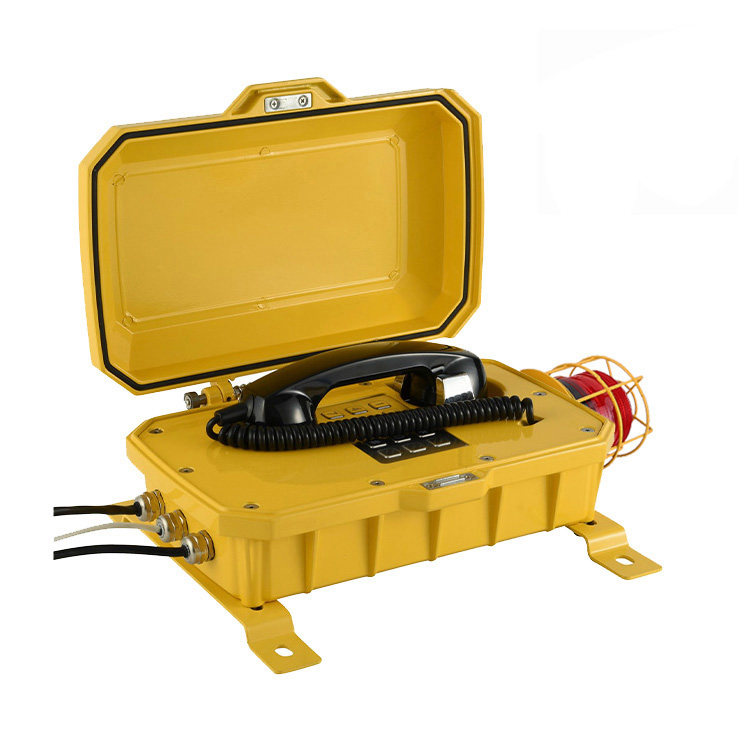

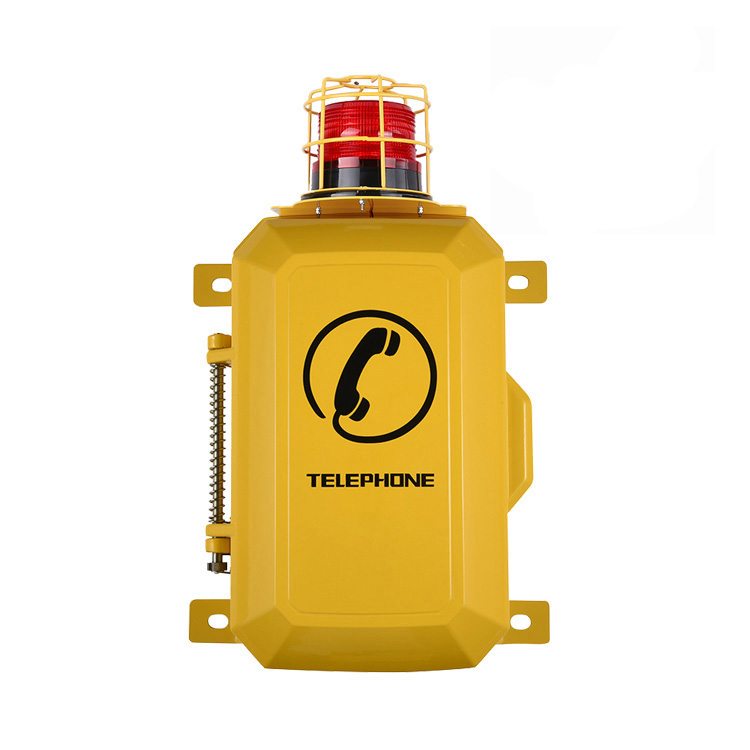

КАДАММ (KADAMM) ТЛ3810-С — модификация ТЛ3810, дополненная световым маяком 1 Гц / 360° (DC12V), который дублирует входящий вызов. Маяк размещён в верхней части корпуса и не нуждается в отдельном питании. Корпус алюминиевый, защита IP66/IP67, ударопрочность IK9, изоляция РН-1.
По умолчанию используется питание PoE. Кабель RJ-45 длиной 1,6 м вводится в устройство через сальник PG11. В качестве опции доступно питание 220V AC.
ТЛ3810-С — сочетание клавиатуры и светового маяка. Подходит для шумных объектов и для операторов в СИЗ, которым важно видеть поступающий вызов.
Функциональные возможности
- →Световое дублирование входящего вызова — маяк 1 Гц, 360°, DC12V
Встроен, питания не требует. - →Память на 12 номеров
Хранится в энергонезависимой памяти — не стирается при отключении питания. - →Кнопки А и В — прямой вызов одним нажатием
А — оперативная связь (диспетчер), В — экстренная (охрана). Программируются через веб-интерфейс. - →Вызов М0–М9 нажатием двух кнопок
10 номеров быстрого доступа. Программируются удалённо. - →Повтор последнего набранного номера (кнопка R)
- →Режим «День/Ночь»
День — полная громкость, все вызовы. Ночь — перенаправление на дежурного по расписанию. - →Автонабор второго номера
Если первый занят или не отвечает — набирает запасной. - →Автоответ с настраиваемым временем
- →Режим «Не беспокоить»
- →Удалённая настройка через веб-интерфейс
SIP-аккаунт, номера памяти, кнопки А/В, расписание — через браузер.
Технические характеристики
| Конструкция и защита | |
|---|---|
| Корпус | Алюминиевый сплав, литьё под давлением, рёбра жёсткости, защитная дверца |
| Клавиатура | 15 клавиш, нержавеющая сталь, IP67 |
| Тип вызова | Ручной набор |
| Световой маяк | DC12V, 1 Гц, 360°, установлен сверху |
| Степень защиты | IP66 и IP67 (опц.) |
| Ударопрочность | IK9 (10 Дж) |
| Уровень изоляции | РН-1 (рудничное нормальное) |
| Кабельный ввод | 1 × PG11 (PoE) / 2 × PG11 (220V) |
| Габариты (В×Ш×Г) | 339 × 246 × 126 мм |
| Вес | ~7 кг (нетто), 7,8 кг (брутто) |
| Цвет | Жёлтый (другие — по запросу) |
| Электропитание и климат | |
|---|---|
| Питание | PoE (по умолчанию); 220V AC (опционально) |
| Ток ожидания | ≤ 0,2 А |
| Рабочая температура | −40…+70°C |
| Атмосферное давление | 80–110 кПа |
| Влажность | 95% (опц. IP67) |
| MTTF | 10 000 часов |
| Время восстановления | не более 30 мин |
| Память номеров | Энергонезависимая |
| IP / SIP / Протоколы | |
|---|---|
| Интерфейс | 1 порт WAN 10/100Base-TX (RJ-45), Auto-MDIX, PoE |
| SIP | 2 аккаунта, SIP 2.0 (RFC 3261) |
| Кодеки | G.711, G.722, G.729 |
| Протоколы | IPv4, TCP, UDP, TFTP, RTP, RTCP, DHCP, SIP |
| Эхоподавление | G.167, G.168 |
| Настройка | Через веб-интерфейс, удалённо |
| Звук и надёжность | |
|---|---|
| Уровень звонка (1 м) | ≥ 95 дБ |
| Полоса частот | 250–3000 Гц |
| Шумоподавление | Усиленное |
| Крепление | Настенное, вертикальная поверхность |
Органы управления
Габаритно-установочный чертёж
Схема подключения
Расшифровка стандартов
IP66 / IP67
IP66 — защита от мощных струй воды. IP67 — погружение до 1 м на 30 мин. ТЛ3810 имеет оба уровня одновременно.
IK9 (10 Дж)
Выдерживает удар 10 Дж — падение груза 2 кг с 50 см. Защита от случайных ударов инструментом и вандализма.
РН-1
Рудничное нормальное. Разрешено применение в шахтах и рудниках, не отнесённых к опасным по газу или пыли.
PoE (IEEE 802.3af)
Питание и данные по одному Ethernet-кабелю. Не нужна розетка 220V. Опционально — 220V AC.
SIP 2.0
Стандарт IP-телефонии. Совместим с Asterisk, 3CX, Cisco, Avaya, Yeastar, Panasonic и любой IP-АТС.
Все исполнения серии ТЛ3810
| Параметр | ТЛ3810 | ТЛ3810-С ◀ | ТЛ3810-БН | ТЛ3810-БНС |
|---|---|---|---|---|
| Фото |  | |  |  |
| Номеронабиратель | ✓ 15 клавиш, нерж. IP67 | ✓ 15 клавиш, нерж. IP67 | — накладка | — накладка |
| Тип вызова | Ручной набор | Ручной набор | Автовызов при снятии трубки | Автовызов при снятии трубки |
| Световой маяк | — | ✓ 1 Гц, 360° | — | ✓ 1 Гц, 360° |
| Питание | PoE (опц. 220V) | PoE (опц. 220V) | PoE (опц. 220V) | PoE (опц. 220V) |
| Рек. применение | Порты, шахты, тоннели | Шумные зоны + маяк | КПП, посты | КПП + шумная зона |
| Карточка | Смотреть → | Текущая | Смотреть → | Смотреть → |
Подсказка:
ТЛ3810 — клавиатура, PoE, без маяка.
ТЛ3810-С — клавиатура + маяк.
ТЛ3810-БН — автовызов, PoE, без маяка.
ТЛ3810-БНС — автовызов + маяк.
Где применяют ТЛ3810
Морской порт / нефтяная платформа
Благодаря IP67 аппарат работает под волнами и брызгами. Алюминий не корродирует в солевом тумане. PoE упрощает монтаж, заменяя два кабеля одним.
Шахта / горнодобыча
Уровень РН-1 рассчитан на выработки, не отнесённых к опасным по газу или пыли. Защита IP66/67 оберегает от воды в подземных выработках, а алюминиевый корпус стойко переносит вибрацию.
Тоннель / метрополитен
Аварийные посты связи вдоль тоннеля. IP66 позволяет мыть аппарат струёй воды под давлением. PoE обеспечивает подключение к инфраструктуре без прокладки силового кабеля.
Совместимость с IP-АТС
✓ Asterisk
✓ 3CX
✓ Cisco UCM
✓ Avaya
✓ Yeastar
✓ Panasonic
✓ MikoPBX
✓ Любая SIP 2.0
Требования: поддержка SIP 2.0 (RFC 3261). Питание PoE по умолчанию (IEEE 802.3af) — нужен PoE-коммутатор или инжектор. Опционально 220V AC. Настройка через веб-интерфейс без установки ПО.
Дополнительные опции
Питание 220V ACМодификация ТЛ3810-XXX (220). Вместо PoE — от сети переменного тока.
🕑 Уточняйте у менеджера
Световое дублирование вызоваПроблесковый маячок — установлен в этом исполнении / -БНС.
🕑 В наличии (другая модель)
Опциональный рупорВозможность подключения внешнего громкоговорителя.
🕑 Уточняйте у менеджера
PoE-инжектор 48В 0,5АЕсли нет PoE-коммутатора.
🕑 Уточняйте у менеджера
Влажность до 98%Для особо влажных объектов (опц. IP67).
🕑 +5% к цене, срок +3 рабочих дня
Нестандартный цветПо запросу заказчика.
🕑 Уточняйте срок и стоимость
Комплект поставки
| В комплект входит | |
|---|---|
| Аппарат телефонный ТЛ3810-С | ✓ |
| Кабель Ethernet с разъёмом RJ-45 (1,6 м) | ✓ |
| Монтажные кронштейны с крепежом | ✓ |
| Паспорт и руководство по эксплуатации | ✓ |
| Инструкция по первичной настройке (англ.) | ✓ |
| Опционально: PoE-инжектор 48В, 0,5А | ✓ |
Частые вопросы
Какое питание нужно?+
Стандартно — PoE (IEEE 802.3af) питание, и данные передаются по одному Ethernet-кабелю RJ-45. Понадобится PoE-коммутатор либо инжектор 48В 0,5А. Как опция — сеть 220V AC (исполнение ТЛ3810-XXX (220)).
В чём отличие ТЛ3810 от ТЛ3809?+
ТЛ3810 по умолчанию питается по PoE и поставляется без рупора (он опционален). ТЛ3809 работает от сети 220V и рассчитан на рупор 15–25 Вт. У обоих алюминиевый корпус IP66/67, однако ТЛ3810 проще в монтаже за счёт PoE.
С какими АТС совместим?+
С любой IP-АТС, поддерживающей SIP 2.0: Asterisk, 3CX, Cisco UCM, Avaya, Yeastar, Panasonic, MikoPBX. Настройка выполняется через веб-интерфейс устройства.
Можно ли подключить рупор?+
Да, в качестве опции: к аппарату можно подключить внешний рупорный громкоговоритель. Для регулярной работы с рупором лучше подойдёт ТЛ3809 (питание 220V, встроенный усилитель).
Каков срок поставки?+
Все четыре модели серии ТЛ3810 имеются на складе. Доставка по России — от одного рабочего дня. ЗИП также всегда в наличии.
Гарантии и сервис
Гарантия
36 месяцев
До 40 мес. с даты отгрузки. CE, FCC, RoHS, ISO 9001.
Техподдержка
Ответ за 2 часа
ЗИП / Наличие
На складе
Доставка от 1 рабочего дня.
Документация
Паспорт + руководство
В комплекте.
* Технические характеристики могут изменяться без уведомления. Уточняйте перед заказом.
