КАДАММ (KADAMM) · Серия ТЛ3802 / 3803
SIP 2.0 · Рупор 110 дБ + маяк 1 Гц / 360° · 15 клавиш · Питание 220V AC · IP68 · IK10 · РН-2
SIP 2.0 · 220V ACРупор 110 дБ · Маяк 1 Гц 360°IP68 · IK10 (20 Дж) · −40…+70°CРН-2 · WF2 · Алюминий
IP68
Степень защиты
IK10
20 Дж, удар
РН-2
Изоляция
110 дБ
Рупор
1 Гц
Маяк 360°
10 000
часов MTTF
8 кг
Вес
О модели

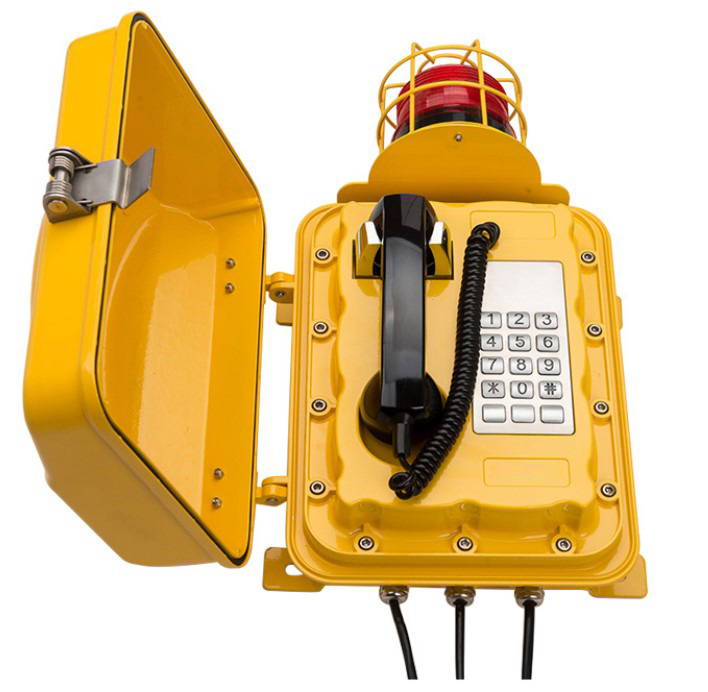

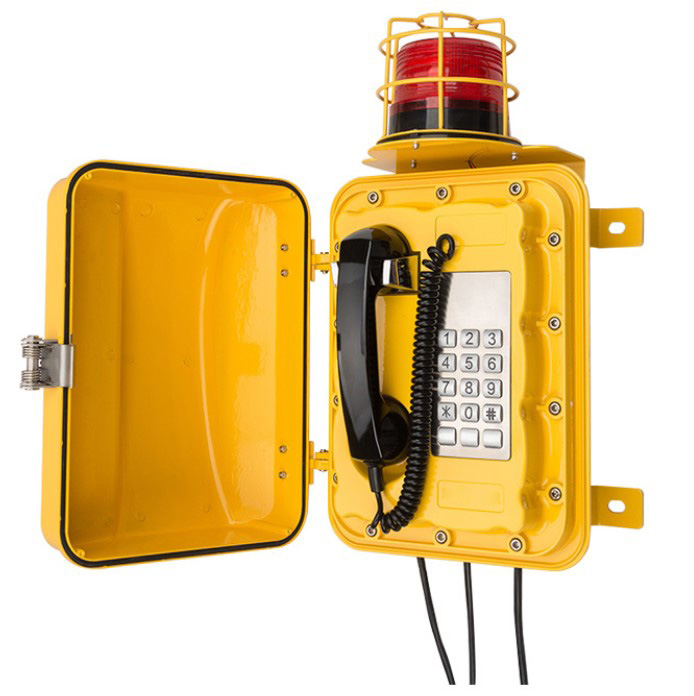

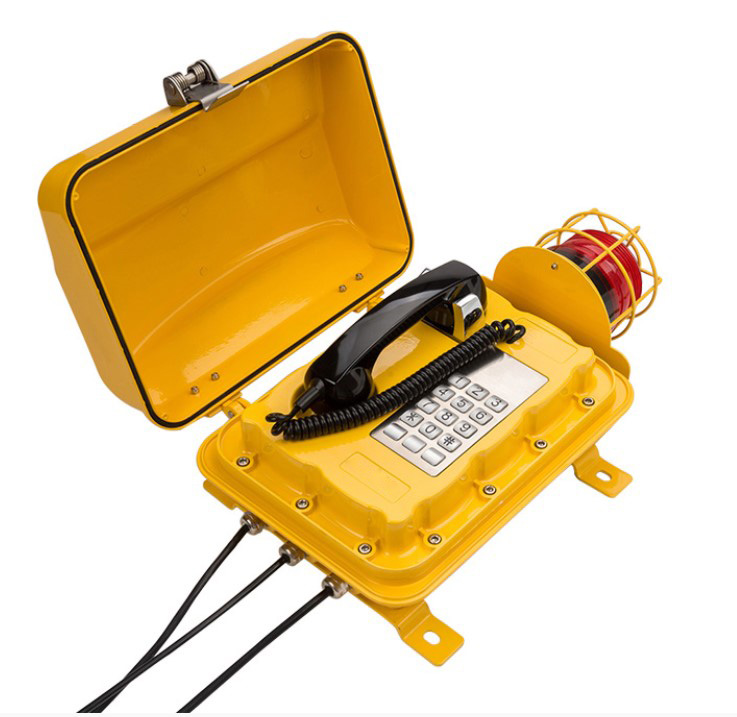

ТЛ3803 — IP-телефон, оснащённый рупорным громкоговорителем 110 дБ и встроенным световым маяком 1 Гц / 360°. Входящий вызов дублируется дважды: звуком через рупор и светом через проблесковый маячок. Литой алюминиевый корпус с защитной дверцей, IP68, IK10, РН-2, WF2.
Маяк подключён по умолчанию; кабели Ethernet, питания и рупора длиной по 1,3 м уже заведены внутрь аппарата. Кабельных вводов PG11 три: под Ethernet, под питание 220V и под кабель рупора.
Внимание: рупорный громкоговоритель не входит в комплект и поставляется отдельно. Мощность указывается при заказе: 25 Вт (110 дБ), 15 Вт (107 дБ) либо 10 Вт (105 дБ).
⚠ Рупор поставляется отдельно. Мощность громкоговорителя указывается при заказе: 25 Вт (110 дБ), 15 Вт (107 дБ) либо 10 Вт динамик (105 дБ). Кабель рупора длиной 1,3 м заведён в аппарат заранее.
ТЛ3803 — наиболее полное исполнение серии с ручным набором: световой маяк 360° плюс рупор 110 дБ. Двойное дублирование адресовано объектам с высоким шумом, где операторы работают в СИЗ.
Функциональные возможности

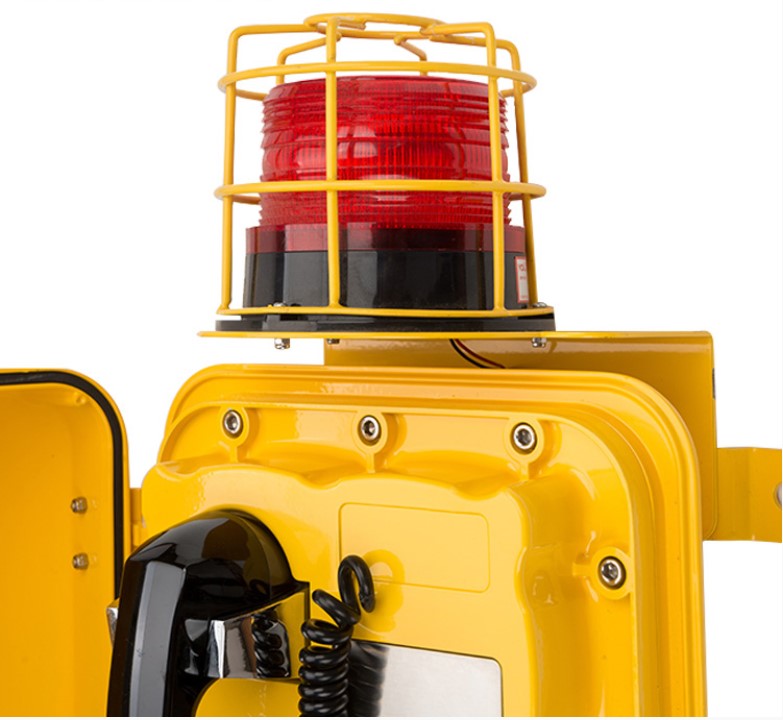

- →Дублирование входящего вызова светом — LED-маяк 1 Гц, 360° (подключён по умолчанию)
- →Звуковое дублирование входящего вызова рупорным громкоговорителем (до 110 дБ)
- →Память на 12 номеров
- →2 клавиши прямого вызова А и В — оперативная и экстренная связь
- →Вызов 10 номеров М0–М9 нажатием двух кнопок
- →Повтор последнего набранного номера (кнопка R)
- →2 режима вызова «День/Ночь»
- →Автоматический набор второго номера, когда первый не отвечает или занят
- →INTERCOM — вызов внутреннего абонента с удержанием внешнего
- →Автоответ с настраиваемым временем
- →Запрет исходящих, блокировка входящих по маске, режим «Не беспокоить»
Технические характеристики
| Конструкция и защита | |
|---|---|
| Корпус | Литой алюминиевый сплав, защитная дверца; опционально с заклёпочным швом |
| Клавиатура | 15 клавиш, цинковый сплав, IP68 |
| Тип вызова | Ручной набор |
| Рупорный громкоговоритель | Поставляется отдельно (25 Вт / 15 Вт / 10 Вт) |
| Световой маяк | LED, 1 Гц, 360° (подключён по умолчанию) |
| Степень защиты | IP68 — погружение до 3 м |
| Ударопрочность | IK10 (20 Дж) |
| Уровень изоляции | РН-2 (рудничное нормальное) |
| Степень коррозии | WF2 |
| Кабельные вводы | 3 × PG11 (снизу) |
| Габариты (В×Ш×Г) | 343 × 294 × 206 мм (без фонаря) |
| Вес (без рупора) | ~8 кг |
| Цвет | Жёлтый (другие — по запросу) |
| Электропитание и климат | |
|---|---|
| Питание | 220V AC / 50 Гц |
| Ток ожидания | ≤ 0,2 А |
| Рабочая температура | −40…+70°C |
| Атмосферное давление | 80–110 кПа |
| Влажность | ≤ 95% (опц. до 98%) |
| MTTF | 10 000 часов |
| Время восстановления | не более 30 мин |
| IP / SIP / Протоколы | |
|---|---|
| Интерфейс | 1 порт WAN 10/100Base-TX (RJ-45), Auto-MDIX |
| SIP | 2 аккаунта, SIP 2.0 (RFC 3261) |
| Кодеки | G.711, G.722, G.729 |
| IP протоколы | IPv4, TCP, UDP, TFTP, RTP, RTCP, DHCP, SIP |
| Эхоподавление | G.167, G.168 |
| Прочее | DHCP, PPPoE (xDSL), WAN/LAN мост |
| Звук | |
|---|---|
| Уровень звонка (трубка, 1 м) | ≥ 95 дБ |
| Рупор 25 Вт | 110 дБ |
| Рупор 15 Вт | 107 дБ |
| Настенный динамик 10 Вт | 105 дБ |
| Полоса частот | 250–3000 Гц |
| Шумоподавление | Усиленное |
Монтаж и подключение
Габариты корпуса: 343 × 294 × 206 мм (без фонаря). Настенный монтаж на вертикальную поверхность. Крепёж и монтажные кронштейны входят в комплект.
- Подберите хорошо просматриваемое и доступное пользователю место. При планировании учитывайте габариты 343×294 мм.
- Смонтируйте аппарат на вертикальной поверхности комплектными кронштейнами. Заземлите корпус через резьбовое крепление кронштейна.
- Пропустите кабели через 3 нижних ввода PG11: питание 220V, Ethernet RJ-45 и кабель рупора. По умолчанию кабели длиной 1,3 м уже заведены в аппарат.
- Рупорный громкоговоритель ставится отдельно и затем подключается к аппарату. Мощность рупора указывается при заказе.
- Через веб-интерфейс задайте SIP-аккаунт и сетевые параметры, следуя прилагаемой инструкции.
- Протестируйте исходящий и входящий вызов, громкость рупора и срабатывание маяка (для ТЛ3803 / 3803-БН).
Комплект поставки
| В комплект входит | |
|---|---|
| Аппарат телефонный ТЛ3803 (маяк подключён) | ✓ |
| Кабель Ethernet RJ-45 (1,3 м, заведён в аппарат) | ✓ |
| Кабель питания 220V (1,3 м, заведён в аппарат) | ✓ |
| Кабель рупора (1,3 м, заведён в аппарат) | ✓ |
| Монтажные кронштейны с крепежом | ✓ |
| Паспорт и руководство по эксплуатации | ✓ |
| Рупорный громкоговоритель | Поставляется отдельно |
Дополнительные опции и варианты рупора
Рупор 25 ВтУровень 110 дБ. Идёт отдельной позицией, необходим для звукового дублирования.
Рупор 15 ВтГромкость 107 дБ. Компактный вариант.
Настенный динамик 10 ВтГромкость 105 дБ. Для закрытых помещений.
Корпус с заклёпочным швомДля объектов с интенсивной вибрацией.
Нестандартный цветПо запросу.
Влажность до 98%Для особо влажных объектов.
Все исполнения серии ТЛ3802 / 3803
| Параметр | ТЛ3802 | ТЛ3803 ◀ | ТЛ3802-БН | ТЛ3803-БН |
|---|---|---|---|---|
| Фото |  | |  |  |
| Номеронабиратель | ✓ 15 клавиш (цинк) | ✓ 15 клавиш (цинк) | — накладка | — накладка |
| Тип вызова | Ручной набор | Ручной набор | Автовызов при снятии трубки | Автовызов при снятии трубки |
| Рупор (110 дБ) | ✓ (отдельно) | ✓ (отдельно) | ✓ (отдельно) | ✓ (отдельно) |
| Световой маяк | — | ✓ 1 Гц, 360° | — | ✓ 1 Гц, 360° |
| Питание | 220V AC / 50 Гц | 220V AC / 50 Гц | 220V AC / 50 Гц | 220V AC / 50 Гц |
| MTTF | 10 000 ч | 10 000 ч | 10 000 ч | 10 000 ч |
| Карточка | Смотреть → | Текущая | Смотреть → | Смотреть → |
Подсказка:
ТЛ3802 — клавиатура + рупор.
ТЛ3803 — клавиатура + рупор + маяк.
ТЛ3802-БН — автовызов + рупор.
ТЛ3803-БН — автовызов + рупор + маяк (максимум).
Расшифровка стандартов и степеней защиты
IP68
Полная защита от воды и пыли. Аппарат сохраняет работоспособность при длительном погружении на глубину до 3 м. Переносит промывку, прямые струи воды и морские волны.
IK10 (20 Дж)
Высший класс ударопрочности. Эквивалент удара грузом 5 кг с высоты 40 см. Защищает от вандализма, транспортировки и случайных ударов инструментом.
РН-2
Рудничное нормальное, 2-й класс. Допускается эксплуатация в рудниках, шахтах и на производствах, где возможны угольная пыль и горючие газы.
SIP 2.0
Общепринятый протокол IP-телефонии. Работает с любой современной IP-АТС — Asterisk, 3CX, Cisco, Avaya и прочими. Привязки к одному вендору нет.
WF2
Усиленная коррозионная стойкость. Корпус защищён от кислот, морской соли, органических растворителей и других агрессивных химических сред.
Где применяют ТЛ3802 / 3803
Металлургический комбинат
Аппараты работают в сталеплавильных цехах при шуме 95–105 дБ. Рупор 110 дБ позволяет расслышать входящий вызов даже рядом с работающими печами. От пара и брызг металла защищает IP68.
Морской портовый терминал
Телефоны стоят на открытых погрузочных площадках. Круглогодично выдерживают туман, дождь и морскую соль. Крановщики видят световой маяк модели ТЛ3803 с расстояния 200+ метров.
Угольная шахта
Эксплуатируются на подземных горизонтах. Исполнение РН-2 рассчитано на рудничные условия; для зон с возможным присутствием горючих газов требуется сертифицированное взрывозащищённое исполнение. Алюминиевый корпус с заклёпочным швом переносит ударные нагрузки при транспортировке породы.
Частые вопросы
С какими АТС совместим телефон?+
Работает с любой IP-АТС, поддерживающей SIP 2.0 (RFC 3261): FreePBX, Asterisk, 3CX, Cisco UCM, Yeastar, Avaya и прочими. Порядок подключения: создать SIP-аккаунт на АТС и внести его параметры через веб-интерфейс аппарата.
Нужна ли отдельная настройка под объект?+
Базовые параметры — IP-адрес и SIP-аккаунт — задаются через веб-интерфейс по прилагаемой инструкции. Специальные функции (блокировки, автонабор второго номера, режим «День/Ночь») тоже конфигурируются дистанционно, вскрывать корпус не требуется.
Рупор входит в комплект?+
Нет, громкоговоритель идёт отдельной позицией. Мощность указывается при заказе: 25 Вт (рупор, 110 дБ), 15 Вт (рупор, 107 дБ) либо 10 Вт (настенный динамик, 105 дБ). Кабели рупора и питания длиной 1,3 м по умолчанию заведены в аппарат.
Каков срок поставки при отсутствии на складе?+
Базовые исполнения — ТЛ3802, ТЛ3803, ТЛ3802-БН, ТЛ3803-БН — постоянно лежат на московском складе, там же всегда есть запасные части и ЗИП. Отгрузка по России занимает от 1 рабочего дня. По нестандартным исполнениям (спецопции, цвет) уточняйте у менеджера.
Можно ли использовать в газоопасных шахтах?+
Изоляция уровня РН-2 (рудничное нормальное второго класса) позволяет применять аппарат в подземных выработках, где возможны горючие газы. Допустимость установки на конкретном объекте лучше согласовать с инженером.
Почему выбирают ТЛ3803
✓
Рупор 110 дБ + маяк 360° — двойное дублирование✓
IP68 — погружение до 3 м✓
IK10 — удар 20 Дж, антивандальная защита✓
WF2 — стойкость к кислотам и морской соли✓
РН-2 — допуск в шахтах и газоопасных зонах✓
−40…+70°C — любой климатГарантии и сервис
Гарантия
36 месяцев
С даты отгрузки — до 40 месяцев. CE, FCC, RoHS, ISO 9001.
Наличие
Есть в наличии
Доставка от 1 рабочего дня по России.
ЗИП
Постоянно на складе
Трубки, кабели, кронштейны, рупора.
Инженер
Бесплатная консультация
Подбор мощности рупора и комплектации под объект.
* Возможны изменения технических характеристик без уведомления — уточняйте перед заказом. Громкоговоритель приобретается отдельно.
