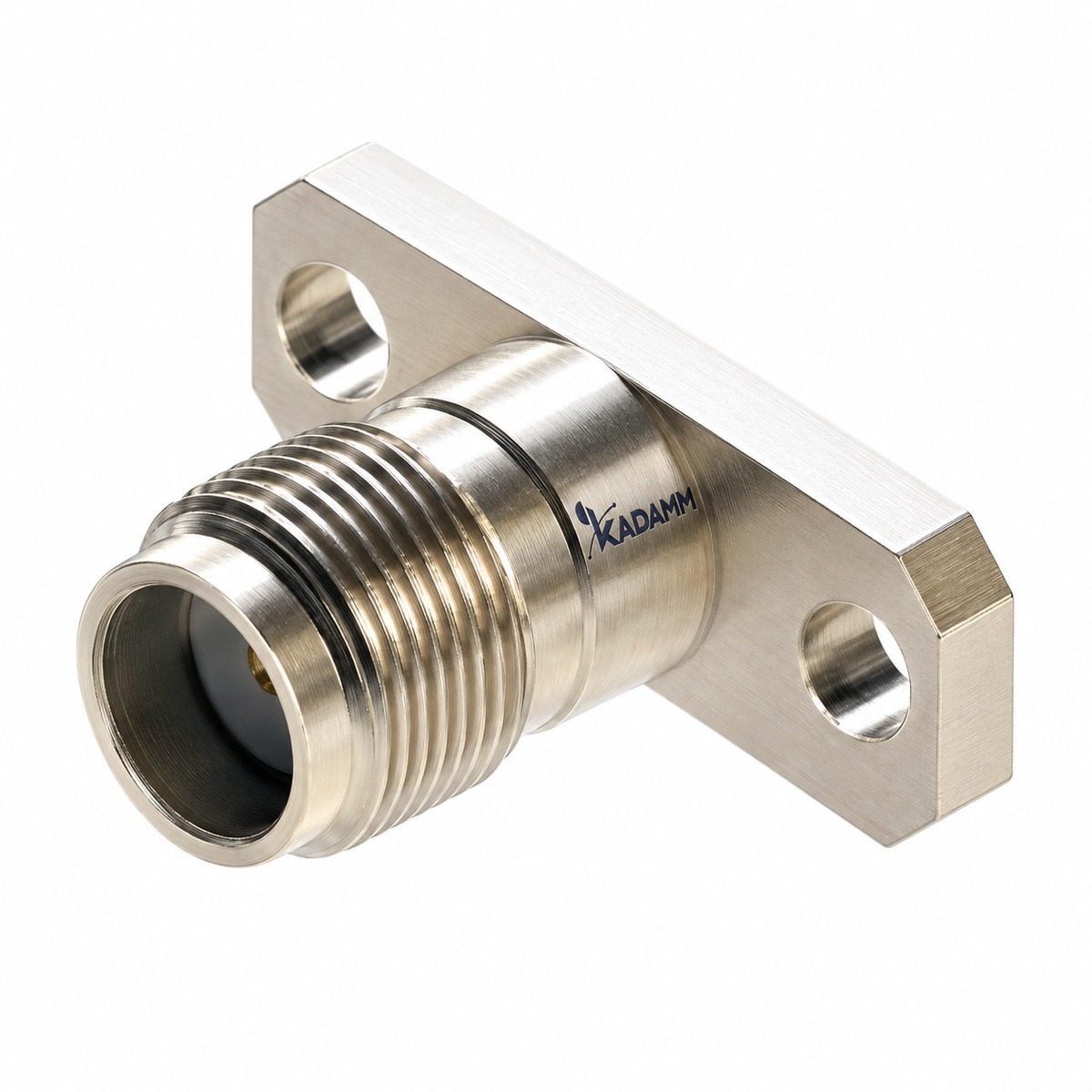

Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-О-SMA-У: выводят высокочастотный сигнал на кабель или печатную плату.
О серии
KADAMM СК-О-SMA-У — коаксиальные разъёмы производства KADAMM (КАДАММ).
В серии 15 исполнений, общий охват частот — до 18 ГГц. Подключение — SMA розетка, угловой, SMA вилка.
Внутри серии СК-О-SMA-У меняются КСВН, соединители, монтаж, диаметр вывода, фланец, межцентровое расстояние отверстий фланца — по ним и выбирают исполнение.
Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.
Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.
Разброс по исполнениям СК-О-SMA-У: КСВН — 1,05–1,06. Значения для конкретного артикула — в таблице исполнений.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Принцип работы
Разъём KADAMM СК-О-SMA-У — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.
Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.
Конструкция и материалы
Разъём KADAMM СК-О-SMA-У собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
15 исполнений, 1 рабочая полоса.
Лучшее согласование в серии — у KADAMM СК-SMA(в)-З-О1, KADAMM СК-SMA(в)-Ф-О1 и ещё 2 исполнения.
Подключение по исполнениям — в столбце «Соединитель» таблицы.
Технические характеристики серии
Сводка по всем исполнениям KADAMM СК-О-SMA-У: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| КСВН | от 1,05 до 1,06 |
| Соединитель | SMA вилка; SMA вилка, угловой; SMA розетка; SMA розетка, угловой |
| Монтаж | запрессовка в корпус; фланцевое, 4 отв.; фланцевое; фланцевое, 2 отв. |
| Диаметр вывода, мм | от 0,5 до 1,3 |
| Фланец, отверстий | от 2 до 4 |
| Межцентровое расстояние отверстий фланца, мм | от 8,6 до 12,2 |
| Монтажное отверстие, мм | от 2,9 до 6,2 |
| Длина, мм | от 2,5 до 21 |
| Диапазон частот, ГГц | 0–18 |
| Материал | латунь с золочением или нержавеющая сталь |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Как читать характеристики
Таблица исполнений
Все 15 исполнений серии СК-О-SMA-У с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | КСВН | Соединитель | Монтаж | Диаметр вывода, мм | Фланец, отверстий | Межцентровое расстояние отверстий фланца, мм | Монтажное отверстие, мм | Длина, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM СК-SMA(в)-З-О1 | 1,05 + 0,012·f | SMA вилка | запрессовка в корпус | 1,3 | — | — | — | 16,6 |
| KADAMM СК-SMA(в)-У-Ф4-О1 | 1,06 + 0,015·f | SMA вилка, угловой | фланцевое, 4 отв. | — | 4 | 8,6 | Ø6,1 | — |
| KADAMM СК-SMA(в)-У-Ф4-О2 | 1,06 + 0,015·f | SMA вилка, угловой | фланцевое, 4 отв. | — | 4 | 8,6 | Ø4,2 | — |
| KADAMM СК-SMA(в)-У-Ф4-О3 | 1,06 + 0,015·f | SMA вилка, угловой | фланцевое, 4 отв. | 0,8 | 4 | 8,6 | Ø4,2 | 4 |
| KADAMM СК-SMA(в)-У-Ф4-О4 | 1,06 + 0,015·f | SMA вилка, угловой | фланцевое, 4 отв. | 0,8 | 4 | 8,6 | Ø4,2 | 2,5 |
| KADAMM СК-SMA(в)-Ф-О1 | 1,05 + 0,012·f | SMA вилка | фланцевое | 1,3 | — | — | Ø4,2 | 21 |
| KADAMM СК-SMA(р)-З-О1 | 1,05 + 0,012·f | SMA розетка | запрессовка в корпус | 1,3 | — | — | — | 15,8 |
| KADAMM СК-SMA(р)-У-Ф2-О1 | 1,06 + 0,015·f | SMA розетка, угловой | фланцевое, 2 отв. | 0,8 | 2 | 12,2 | — | — |
| KADAMM СК-SMA(р)-У-Ф2-О2 | 1,06 + 0,015·f | SMA розетка, угловой | фланцевое, 2 отв. | 1,3 | 2 | 12,2 | — | — |
| KADAMM СК-SMA(р)-У-Ф4-О1 | 1,06 + 0,015·f | SMA розетка, угловой | фланцевое, 4 отв. | — | 4 | 8,6 | Ø2,9 | — |
| KADAMM СК-SMA(р)-У-Ф4-О2 | 1,06 + 0,015·f | SMA розетка, угловой | фланцевое, 4 отв. | 0,8 | 4 | 8,6 | Ø4,2 | — |
| KADAMM СК-SMA(р)-У-Ф4-О3 | 1,06 + 0,015·f | SMA розетка, угловой | фланцевое, 4 отв. | 1,3 | 4 | 8,6 | Ø6,2 | — |
| KADAMM СК-SMA(р)-У-Ф4-О4 | 1,06 + 0,015·f | SMA розетка, угловой | фланцевое, 4 отв. | — | 4 | 8,6 | Ø4,2 | — |
| KADAMM СК-SMA(р)-У-Ф4-О5 | 1,06 + 0,015·f | SMA розетка, угловой | фланцевое, 4 отв. | 1,3 | 4 | 8,6 | Ø6,1 | — |
| KADAMM СК-SMA(р)-Ф-О1 | 1,05 + 0,012·f | SMA розетка | фланцевое | 0,5 | — | — | — | — |
Как выбрать исполнение
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM СК-О-SMA-У с наибольшим в серии КСВН 1,06.
Применение
Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.
Сколько исполнений СК-О-SMA-У работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM СК-О-SMA-У входят:
Техническое описание серии СК-О-SMA-У — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-О-SMA-У или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Фланец — стыковочная деталь волновода; стандарт фланца задаёт размеры и расположение отверстий.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM СК-О-SMA-У | Разъёмы приборные SMA угловые, запрессовываемые и фланцевые других исполнений | до 18 ГГц | 15 | SMA розетка, угловой, SMA вилка |
| KADAMM СК-ТП-SMA | Разъёмы SMA на плату торцевые (end launch) | до 26,5 ГГц | 3 | SMA |
| KADAMM СК-ВМ-SMA | Разъёмы вертикальные для печатных плат SMA | до 18 ГГц | 1 | SMA |
| KADAMM СК-С-SMA | Разъёмы приборные сменные SMA, фланцевое крепление | до 26,5 ГГц | 82 | SMA розетка, SMA вилка |
| KADAMM СК-МВ-SMA | Разъёмы приборные с металлическим выводом SMA, фланцевое крепление | до 26,5 ГГц | 54 | SMA розетка, SMA вилка |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM СК-ТП-SMA.
