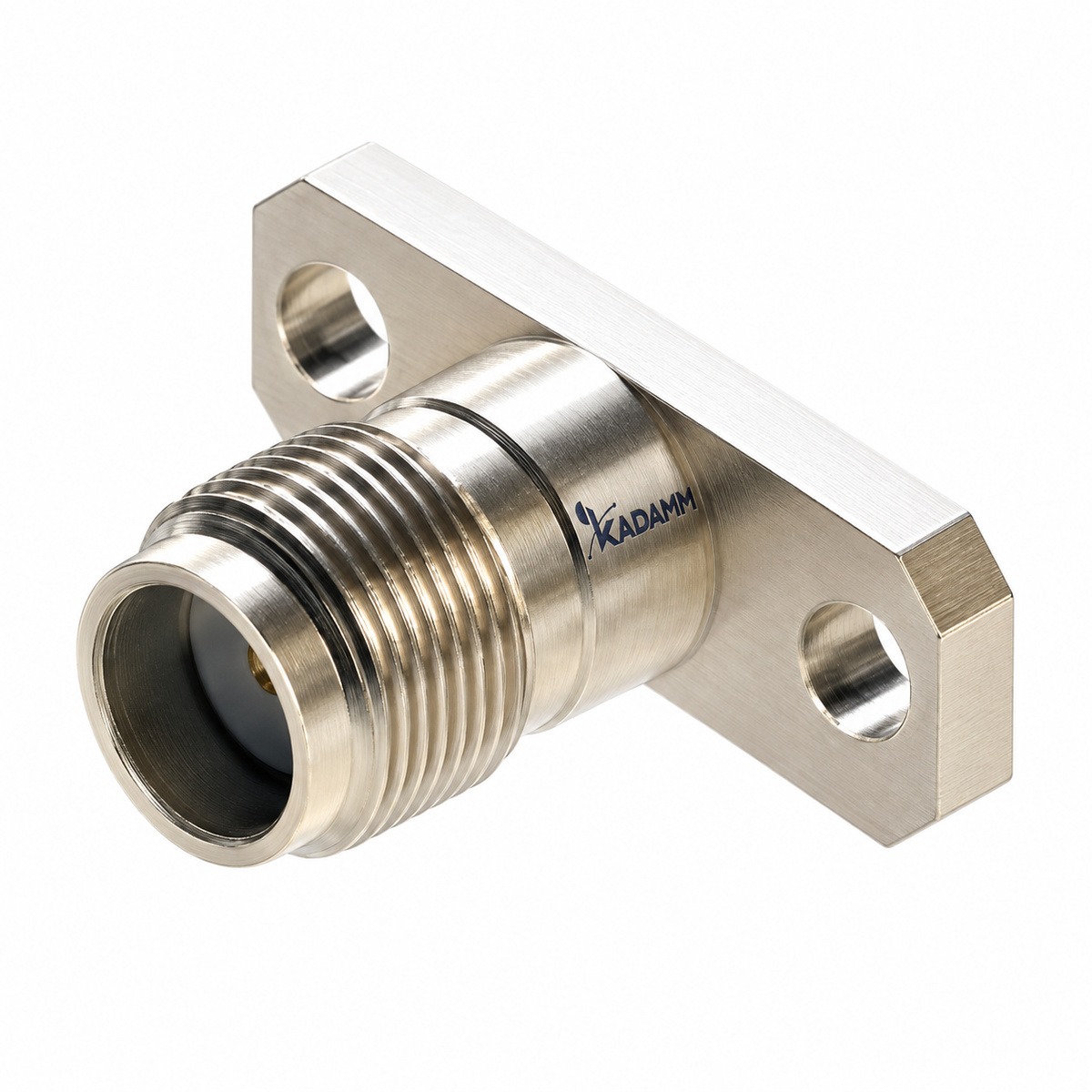

Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-О-SMA(р)-Р: выводят высокочастотный сигнал на кабель или печатную плату.
О серии
KADAMM СК-О-SMA(р)-Р — коаксиальные разъёмы производства KADAMM (КАДАММ).
В серии 33 исполнения, общий охват частот — до 18 ГГц. Подключение — SMA.
Внутри серии СК-О-SMA(р)-Р меняются длина, диаметр вывода, резьба — по ним и выбирают исполнение.
Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.
Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Принцип работы
Разъём KADAMM СК-О-SMA(р)-Р — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.
Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.
Конструкция и материалы
Разъём KADAMM СК-О-SMA(р)-Р собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
33 исполнения, 1 рабочая полоса.
Технические характеристики серии
Сводка по всем исполнениям KADAMM СК-О-SMA(р)-Р: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Длина, мм | от 1,6 до 29,5 |
| Диаметр вывода, мм | от 0,5 до 2 |
| Резьба | 5 вариантов — по таблице исполнений |
| Диапазон частот, ГГц | 0–18 |
| КСВН, не более | 1,05 + 0,012·f |
| Соединитель | SMA розетка |
| Монтаж | резьбовое (гайка) |
| Материал | латунь с золочением или нержавеющая сталь |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Как читать характеристики
Таблица исполнений
Все 33 исполнения серии СК-О-SMA(р)-Р с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Длина, мм | Диаметр вывода, мм | Резьба |
|---|---|---|---|
| KADAMM СК-SMA(р)-Р-О1 | 17 | 0,8 | — |
| KADAMM СК-SMA(р)-Р-О10 | 29,5 | — | M8×0,75 |
| KADAMM СК-SMA(р)-Р-О11 | 25 | 1,3 | — |
| KADAMM СК-SMA(р)-Р-О12 | 17 | 0,8 | — |
| KADAMM СК-SMA(р)-Р-О13 | — | 0,5 | — |
| KADAMM СК-SMA(р)-Р-О14 | 1,6 | 0,5 | — |
| KADAMM СК-SMA(р)-Р-О15 | 2,1 | 0,5 | — |
| KADAMM СК-SMA(р)-Р-О16 | 12,6 | 0,6 | M6×0,75 |
| KADAMM СК-SMA(р)-Р-О17 | 12 | 1 | — |
| KADAMM СК-SMA(р)-Р-О18 | — | 1,3 | — |
| KADAMM СК-SMA(р)-Р-О19 | 23,5 | 0,8 | — |
| KADAMM СК-SMA(р)-Р-О2 | 17,2 | — | — |
| KADAMM СК-SMA(р)-Р-О20 | 17 | 0,8 | M7×0,75 |
| KADAMM СК-SMA(р)-Р-О21 | 26 | 1,3 | — |
| KADAMM СК-SMA(р)-Р-О22 | 14,75 | 1,27 | M6×0,75 |
| KADAMM СК-SMA(р)-Р-О23 | 12,8 | 0,8 | — |
| KADAMM СК-SMA(р)-Р-О24 | 15,7 | 0,8 | — |
| KADAMM СК-SMA(р)-Р-О25 | 15,5 | 0,5 | — |
| KADAMM СК-SMA(р)-Р-О26 | 13 | 0,6 | M6×0,75 |
| KADAMM СК-SMA(р)-Р-О27 | 14,2 | 0,6 | M6×0,75 |
| KADAMM СК-SMA(р)-Р-О28 | 11,8 | 0,6 | M6×0,75 |
| KADAMM СК-SMA(р)-Р-О29 | 16,1 | 0,5 | M5×0,5 |
| KADAMM СК-SMA(р)-Р-О3 | 16,7 | — | — |
| KADAMM СК-SMA(р)-Р-О30 | 22,4 | 1,27 | — |
| KADAMM СК-SMA(р)-Р-О31 | 15,5 | 1,3 | — |
| KADAMM СК-SMA(р)-Р-О32 | 17 | — | — |
| KADAMM СК-SMA(р)-Р-О33 | 16,6 | 0,5 | M5×0,5 |
| KADAMM СК-SMA(р)-Р-О4 | 16,6 | 0,6 | 1/4-36UNS-2A |
| KADAMM СК-SMA(р)-Р-О5 | 19,1 | 0,7 | M7×0,75 |
| KADAMM СК-SMA(р)-Р-О6 | 27,5 | — | M8×0,75 |
| KADAMM СК-SMA(р)-Р-О7 | 9,4 | 2 | M8×0,75 |
| KADAMM СК-SMA(р)-Р-О8 | 14 | 2 | M8×0,75 |
| KADAMM СК-SMA(р)-Р-О9 | 12,7 | 0,5 | — |
Прочие параметры
| Параметр | Значение |
|---|---|
| Монтажное отверстие, мм | Ø6,4 — KADAMM СК-SMA(р)-Р-О1; Ø6,5 — KADAMM СК-SMA(р)-Р-О12, KADAMM СК-SMA(р)-Р-О19, KADAMM СК-SMA(р)-Р-О25; Ø7,1 — KADAMM СК-SMA(р)-Р-О20 |
| Исполнение | герметичный — KADAMM СК-SMA(р)-Р-О33 |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии СК-О-SMA(р)-Р и что из этого следует для монтажа.
Применение
Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.
Сколько исполнений СК-О-SMA(р)-Р работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM СК-О-SMA(р)-Р входят:
Техническое описание серии СК-О-SMA(р)-Р — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-О-SMA(р)-Р или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM СК-О-SMA(р)-Р | Разъёмы приборные SMA-розетка для монтажа на панель гайкой | до 18 ГГц | 33 | SMA |
| KADAMM СК-SMA(р)-Р-Н | Разъёмы приборные сменные SMA, резьбовое крепление | до 26,5 ГГц | 5 | SMA |
| KADAMM СК-SMA(р)-Р-Л-M60 | Разъёмы приборные с металлическим выводом SMA, резьбовое крепление | до 6 ГГц | 1 | SMA |
| KADAMM СК-О-SMA(р)-Ф4 | Разъёмы приборные SMA-розетка с фланцем на 4 отверстия | до 18 ГГц | 145 | SMA |
| KADAMM СК-1,85(р)-Р-Н | Разъёмы приборные сменные 1,85 мм, резьбовое крепление | до 67 ГГц | 4 | 1,85 мм |
Когда брать соседнюю серию: нужны частоты выше, чем у СК-О-SMA(р)-Р — KADAMM СК-SMA(р)-Р-Н; нужно подключение через коаксиальные соединители — KADAMM СК-1,85(р)-Р-Н.
