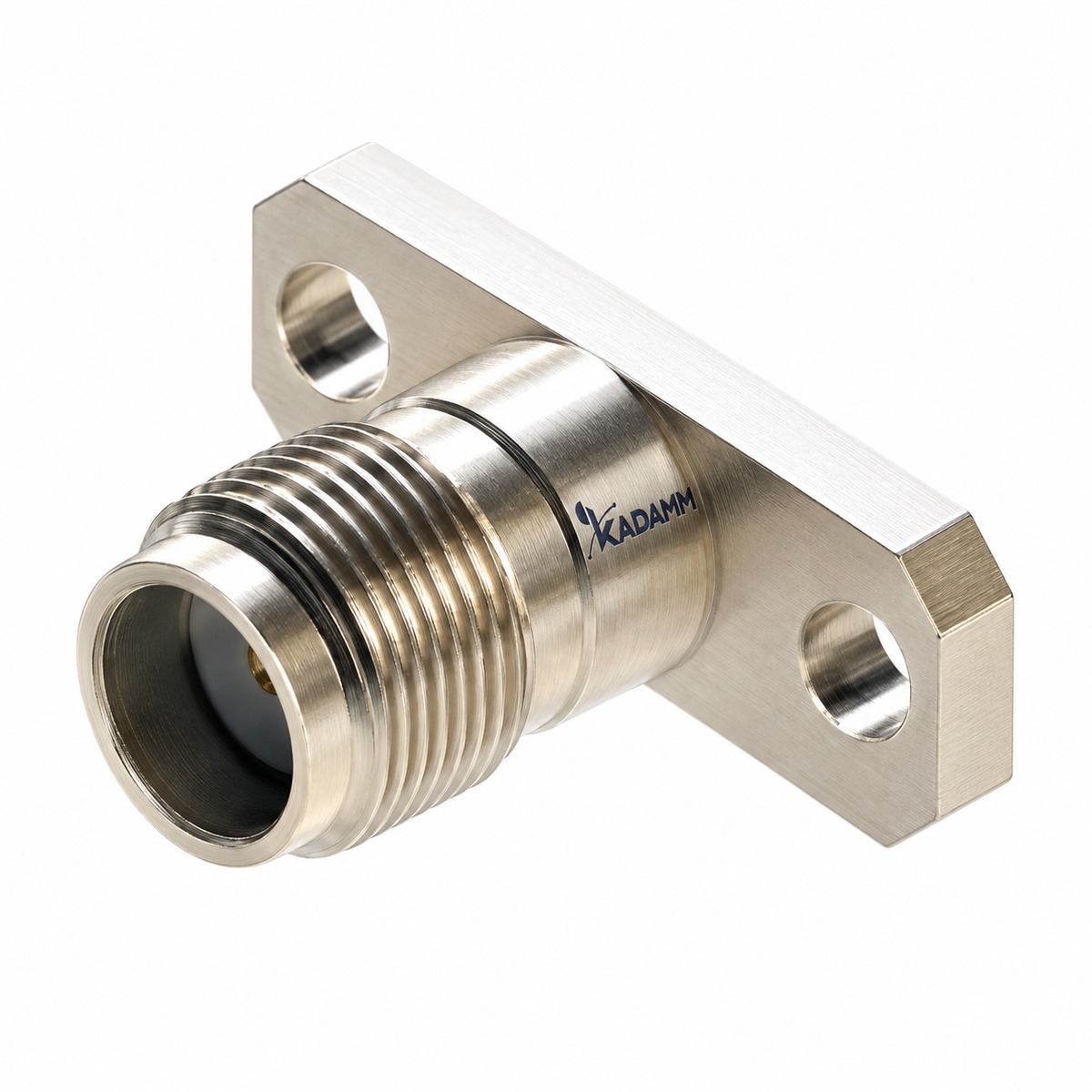

Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-О-SMA(р)-Ф2: выводят высокочастотный сигнал на кабель или печатную плату.
О серии
KADAMM СК-О-SMA(р)-Ф2 — коаксиальные разъёмы производства KADAMM (КАДАММ).
В серии 96 исполнений, общий охват частот — до 18 ГГц. Подключение — SMA.
Внутри серии СК-О-SMA(р)-Ф2 меняются длина, межцентровое расстояние отверстий фланца, диаметр вывода, монтажное отверстие — по ним и выбирают исполнение.
Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.
Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Принцип работы
Разъём KADAMM СК-О-SMA(р)-Ф2 — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.
Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.
Конструкция и материалы
Разъём KADAMM СК-О-SMA(р)-Ф2 собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода.
Ключевые особенности
96 исполнений, 1 рабочая полоса.
Технические характеристики серии
Сводка по всем исполнениям KADAMM СК-О-SMA(р)-Ф2: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Длина, мм | от 9,5 до 81,1 |
| Межцентровое расстояние отверстий фланца, мм | от 8,6 до 12,2 |
| Диаметр вывода, мм | от 0,4 до 1,3 |
| Монтажное отверстие, мм | от 2,9 до 6,2 |
| Диапазон частот, ГГц | 0–18 |
| КСВН, не более | 1,05 + 0,012·f |
| Соединитель | SMA розетка |
| Монтаж | фланцевое, 2 отв. |
| Материал | латунь с золочением или нержавеющая сталь |
| Фланец, отверстий | 2 |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Как читать характеристики
Таблица исполнений
Все 96 исполнений серии СК-О-SMA(р)-Ф2 с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Длина, мм | Межцентровое расстояние отверстий фланца, мм | Диаметр вывода, мм | Монтажное отверстие, мм |
|---|---|---|---|---|
| KADAMM СК-SMA(р)-Ф2-О1 | — | 12,2 | — | — |
| KADAMM СК-SMA(р)-Ф2-О10 | 14,8 | 12,2 | 0,8 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О11 | 15,6 | — | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О12 | 13,6 | 12,2 | 1,3 | Ø2,9 |
| KADAMM СК-SMA(р)-Ф2-О13 | 12,1 | 12,2 | 1,3 | Ø2,9 |
| KADAMM СК-SMA(р)-Ф2-О14 | 15,6 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О15 | 16,6 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О16 | 15,7 | 12,2 | 1,3 | Ø5,3 |
| KADAMM СК-SMA(р)-Ф2-О17 | 14,5 | 12,2 | — | Ø5,3 |
| KADAMM СК-SMA(р)-Ф2-О18 | 15,6 | 12,2 | — | Ø4,1 |
| KADAMM СК-SMA(р)-Ф2-О19 | 17,6 | 12,2 | 0,8 | — |
| KADAMM СК-SMA(р)-Ф2-О2 | — | 10,2 | — | — |
| KADAMM СК-SMA(р)-Ф2-О20 | 27,5 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О21 | — | 12,2 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О22 | — | — | 0,6 | — |
| KADAMM СК-SMA(р)-Ф2-О23 | — | — | 0,4 | — |
| KADAMM СК-SMA(р)-Ф2-О24 | 9,6 | 10,2 | 0,6 | — |
| KADAMM СК-SMA(р)-Ф2-О25 | 9,6 | 10,2 | 0,8 | — |
| KADAMM СК-SMA(р)-Ф2-О26 | 17,6 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О27 | 14,8 | 12,2 | 0,8 | Ø2,9 |
| KADAMM СК-SMA(р)-Ф2-О28 | — | — | 0,9 | — |
| KADAMM СК-SMA(р)-Ф2-О29 | — | — | 0,8 | — |
| KADAMM СК-SMA(р)-Ф2-О3 | 9,5 | 8,9 | — | — |
| KADAMM СК-SMA(р)-Ф2-О30 | 15,3 | 12,2 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О31 | 16,6 | 12,2 | 0,8 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О32 | 17,6 | — | 1,3 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О33 | 19,2 | — | 0,7 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О34 | 14,1 | — | 1,3 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О35 | 17,0 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О36 | 25,8 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О37 | 34,6 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О38 | 27,7 | 12,2 | 0,8 | — |
| KADAMM СК-SMA(р)-Ф2-О39 | 14,1 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О4 | — | 8,9 | — | — |
| KADAMM СК-SMA(р)-Ф2-О40 | 15,6 | 12,2 | 1,0 | — |
| KADAMM СК-SMA(р)-Ф2-О41 | — | — | 0,5 | — |
| KADAMM СК-SMA(р)-Ф2-О42 | 15,1 | 12,2 | 0,8 | — |
| KADAMM СК-SMA(р)-Ф2-О43 | 14,6 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О44 | 14,4 | 12,2 | 0,5 | — |
| KADAMM СК-SMA(р)-Ф2-О45 | 14,0 | 12,2 | 0,5 | — |
| KADAMM СК-SMA(р)-Ф2-О46 | 15,6 | 12,2 | 0,8 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О47 | 15,6 | 8,6 | 0,8 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О48 | 16,9 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О49 | 15,1 | — | 0,8 | — |
| KADAMM СК-SMA(р)-Ф2-О5 | 9,5 | 8,6 | — | — |
| KADAMM СК-SMA(р)-Ф2-О50 | 14,4 | — | 0,6 | — |
| KADAMM СК-SMA(р)-Ф2-О51 | 17,6 | — | 1,0 | — |
| KADAMM СК-SMA(р)-Ф2-О52 | 12,1 | 12,2 | 0,8 | Ø2,9 |
| KADAMM СК-SMA(р)-Ф2-О53 | 21,6 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О54 | 81,1 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О55 | 20,6 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О56 | 40,8 | 12,2 | 1,0 | — |
| KADAMM СК-SMA(р)-Ф2-О57 | 14,8 | 12,2 | 0,8 | Ø6,1 |
| KADAMM СК-SMA(р)-Ф2-О58 | 15,6 | 12,2 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О59 | 12,6 | 12,2 | — | Ø6,1 |
| KADAMM СК-SMA(р)-Ф2-О6 | — | 8,6 | — | — |
| KADAMM СК-SMA(р)-Ф2-О60 | 15 | 12,2 | — | Ø6,2 |
| KADAMM СК-SMA(р)-Ф2-О61 | 15,8 | 12,2 | — | Ø6,2 |
| KADAMM СК-SMA(р)-Ф2-О62 | 17,4 | 12,2 | — | Ø6,2 |
| KADAMM СК-SMA(р)-Ф2-О63 | 17,6 | 12,2 | 1,3 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О64 | 14,6 | 12,2 | 0,8 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О65 | 16,1 | 12,2 | 0,8 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О66 | 20,6 | 12,2 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О67 | 19,1 | 12,2 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О68 | 38,6 | 12,2 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О69 | 15,6 | 12,2 | 1,3 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О7 | 27,5 | 12,2 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О70 | 12,6 | 12,2 | — | — |
| KADAMM СК-SMA(р)-Ф2-О71 | 14,6 | 12,2 | — | — |
| KADAMM СК-SMA(р)-Ф2-О72 | — | 12,2 | — | Ø2,9 |
| KADAMM СК-SMA(р)-Ф2-О73 | 15,1 | 12,2 | — | — |
| KADAMM СК-SMA(р)-Ф2-О74 | 15,6 | 8,6 | — | — |
| KADAMM СК-SMA(р)-Ф2-О75 | 9,6 | 8,6 | — | — |
| KADAMM СК-SMA(р)-Ф2-О76 | 19,2 | 12,2 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О77 | 9,6 | 12,2 | — | — |
| KADAMM СК-SMA(р)-Ф2-О78 | 17,6 | — | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О79 | 14,6 | — | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О8 | 27,6 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О80 | 14,8 | — | 0,5 | Ø4,1 |
| KADAMM СК-SMA(р)-Ф2-О81 | 16 | — | 0,5 | Ø4,1 |
| KADAMM СК-SMA(р)-Ф2-О82 | 16,1 | — | 0,8 | Ø4,1 |
| KADAMM СК-SMA(р)-Ф2-О83 | 14,7 | 9 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О84 | 14,1 | 12,2 | — | — |
| KADAMM СК-SMA(р)-Ф2-О85 | 12,1 | 12,2 | — | — |
| KADAMM СК-SMA(р)-Ф2-О86 | 12,6 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О87 | 21,5 | 10,2 | — | — |
| KADAMM СК-SMA(р)-Ф2-О88 | 9,6 | 8,8 | — | — |
| KADAMM СК-SMA(р)-Ф2-О89 | 15,6 | 8,8 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О9 | 14,8 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О90 | 18,6 | 8,6 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О91 | — | — | 0,5 | — |
| KADAMM СК-SMA(р)-Ф2-О92 | — | — | 0,8 | — |
| KADAMM СК-SMA(р)-Ф2-О93 | — | — | 1 | — |
| KADAMM СК-SMA(р)-Ф2-О94 | — | — | 0,6 | — |
| KADAMM СК-SMA(р)-Ф2-О95 | — | — | — | — |
| KADAMM СК-SMA(р)-Ф2-О96 | — | — | 1,3 | — |
Прочие параметры
| Параметр | Значение |
|---|---|
| Резьба | 1/4-36UNS-2A — KADAMM СК-SMA(р)-Ф2-О91, KADAMM СК-SMA(р)-Ф2-О92, KADAMM СК-SMA(р)-Ф2-О93, KADAMM СК-SMA(р)-Ф2-О94, KADAMM СК-SMA(р)-Ф2-О95, KADAMM СК-SMA(р)-Ф2-О96 |
| Исполнение | влагозащищённый — KADAMM СК-SMA(р)-Ф2-О96 |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии СК-О-SMA(р)-Ф2 и что из этого следует для монтажа.
Применение
Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.
Сколько исполнений СК-О-SMA(р)-Ф2 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM СК-О-SMA(р)-Ф2 входят:
Техническое описание серии СК-О-SMA(р)-Ф2 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-О-SMA(р)-Ф2 или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM СК-О-SMA(р)-Ф2 | Разъёмы приборные SMA-розетка с фланцем на 2 отверстия | до 18 ГГц | 96 | SMA |
| KADAMM СК-О-SMA(р)-Ф4 | Разъёмы приборные SMA-розетка с фланцем на 4 отверстия | до 18 ГГц | 145 | SMA |
| KADAMM СК-SMA(р)-Р-Н | Разъёмы приборные сменные SMA, резьбовое крепление | до 26,5 ГГц | 5 | SMA |
| KADAMM СК-SMA(р)-Р-Л-M60 | Разъёмы приборные с металлическим выводом SMA, резьбовое крепление | до 6 ГГц | 1 | SMA |
| KADAMM СК-SMP(р)-Ф2-Л-P45-01 | Разъёмы приборные с выводом в диэлектрике SMP | до 2 ГГц | 1 | SMP |
Когда брать соседнюю серию: нужны частоты выше, чем у СК-О-SMA(р)-Ф2 — KADAMM СК-SMA(р)-Р-Н; нужно подключение через коаксиальные соединители — KADAMM СК-SMP(р)-Ф2-Л-P45-01.
Вопросы и ответы
Другие серии этого раздела каталога KADAMM: Коаксиальные разъёмы →
