KADAMM · Коаксиальные разъёмы

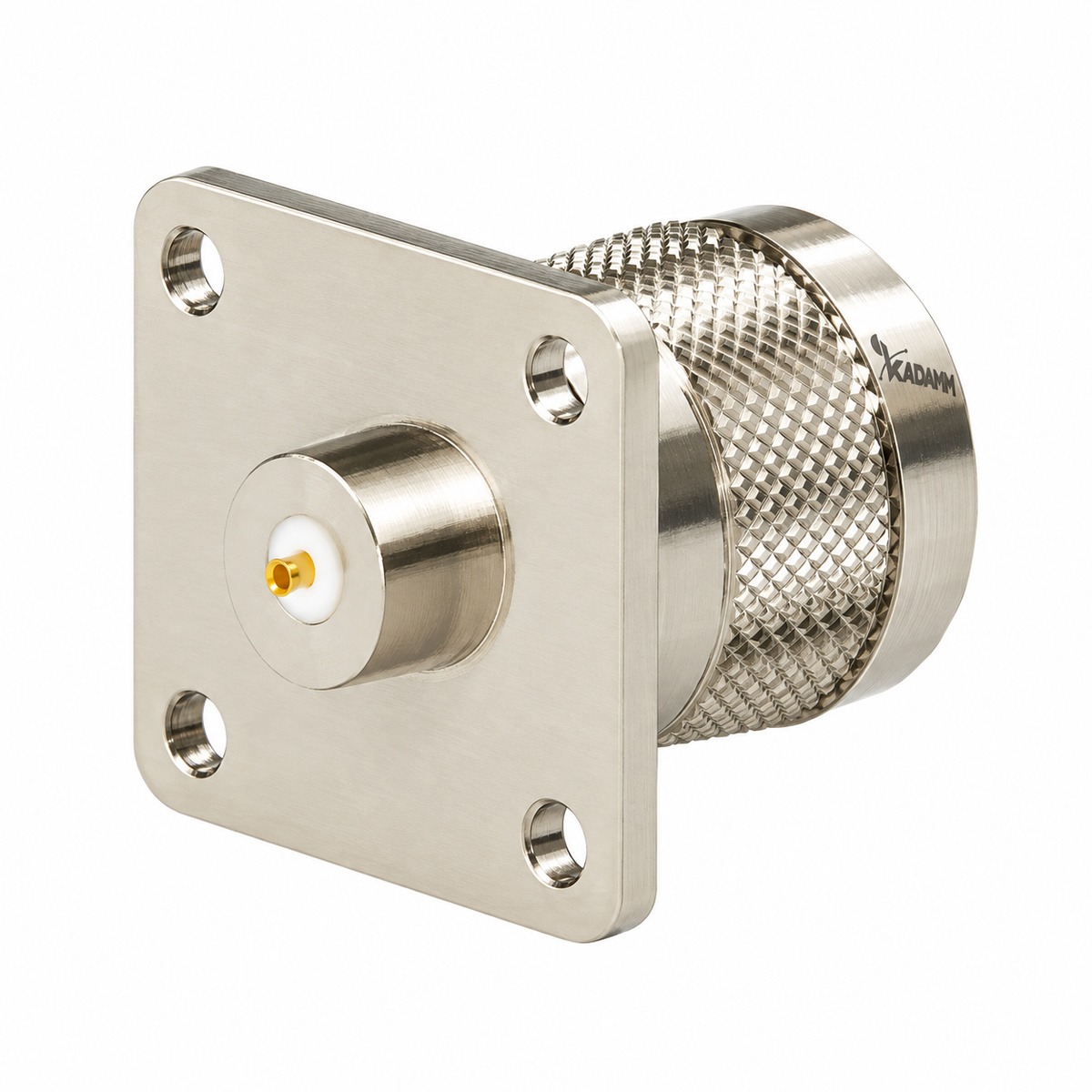

Разъёмы приборные N, общего применения KADAMM СК-О-N

Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-О-N: выводят высокочастотный сигнал на кабель или печатную плату.

охват частот серии до 11 ГГцисполнение 51КСВН от 1,25

▤

Подберём Разъёмы приборные N, общего применения СК-О-N под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 11 ГГц

охват частот серии

исполнение

от 1,25

КСВН

О серии

KADAMM СК-О-N — коаксиальные разъёмы производства KADAMM (КАДАММ).

В серии 51 исполнение, общий охват частот — до 11 ГГц. Подключение — N розетка, N вилка, угловой.

Исполнения СК-О-N различаются по параметрам: КСВН, соединители, монтаж, фланец, монтажное отверстие, резьба.

Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.

Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.

Разброс по исполнениям СК-О-N: КСВН — 1,25–1,4 (при КСВН 1,4 отражается около 3 % мощности). Значения для конкретного артикула — в таблице исполнений.

Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.

Тип соединителя задаёт верхнюю частоту, а качество монтажа — реальный КСВН ввода.

Принцип работы

Разъём KADAMM СК-О-N — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.

Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.

Конструкция и материалы

Разъём KADAMM СК-О-N собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.

ПодключениеN розетка — у 36 исполненийN вилка — у 14 исполненийN розетка, угловой — у 1 исполнения

Ключевые особенности

✓

До 11 ГГц
51 исполнение, 1 рабочая полоса.

✓

КСВН от 1,25
Лучшее согласование в серии — у KADAMM СК-N(в)-Ф-О1, KADAMM СК-N(в)-Ф-О2 и ещё 48 исполнений.

✓

N розетка, N вилка, угловой
N розетка — у 36 исполнений; N вилка — у 14 исполнений; N розетка, угловой — у 1 исполнения.

Технические характеристики серии

Сводка по всем исполнениям KADAMM СК-О-N: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
КСВН	от 1,25 до 1,4
Соединитель	N вилка; N розетка; N розетка, угловой
Монтаж	фланцевое; фланцевое, 4 отв.; резьбовое (гайка); фланцевое, 2 отв.
Фланец, отверстий	от 2 до 4
Монтажное отверстие, мм	от 4,2 до 16
Резьба	M12×0,75; M12×1; 5/8-24UNEF-2A
Диаметр вывода, мм	от 0,8 до 3,04
Диапазон частот, ГГц	0–11
Материал	латунь (золочение или никелирование) или нержавеющая сталь
Исполнения по чертежу заказчика	по запросу — уточняйте у менеджера

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

Охват частотВсе параметры таблицы гарантированы в пределах 0–11 ГГц; за его краями они не нормированы, поэтому частоты системы должны лежать внутри с запасом.

КСВНПри КСВН 1,25 отражается 1,2 % падающей мощности, при КСВН 1,4 — 2,8 %.

Таблица исполнений

Все 51 исполнение серии СК-О-N с артикулами для заявки.

В таблице указаны пределы: КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	КСВН	Соединитель	Монтаж	Фланец, отверстий	Монтажное отверстие, мм	Резьба	Диаметр вывода, мм
KADAMM СК-N(в)-Ф-О1	1,25	N вилка	фланцевое	—	—	M12×0,75	—
KADAMM СК-N(в)-Ф-О2	1,25	N вилка	фланцевое	—	—	M12×1	1,7
KADAMM СК-N(в)-Ф4-О1	1,25	N вилка	фланцевое, 4 отв.	4	Ø6,2	—	1
KADAMM СК-N(в)-Ф4-О10	1,25	N вилка	фланцевое, 4 отв.	4	Ø14,1	—	3,04
KADAMM СК-N(в)-Ф4-О11	1,25	N вилка	фланцевое, 4 отв.	4	Ø14,1	—	—
KADAMM СК-N(в)-Ф4-О12	1,25	N вилка	фланцевое, 4 отв.	4	—	—	2,1
KADAMM СК-N(в)-Ф4-О2	1,25	N вилка	фланцевое, 4 отв.	4	Ø9,1	—	1
KADAMM СК-N(в)-Ф4-О3	1,25	N вилка	фланцевое, 4 отв.	4	Ø4,2	—	1,2
KADAMM СК-N(в)-Ф4-О4	1,25	N вилка	фланцевое, 4 отв.	4	Ø6,2	—	1,27
KADAMM СК-N(в)-Ф4-О5	1,25	N вилка	фланцевое, 4 отв.	4	Ø9,1	—	0,8
KADAMM СК-N(в)-Ф4-О6	1,25	N вилка	фланцевое, 4 отв.	4	Ø6,1	—	1
KADAMM СК-N(в)-Ф4-О7	1,25	N вилка	фланцевое, 4 отв.	4	Ø9	—	0,8
KADAMM СК-N(в)-Ф4-О8	1,25	N вилка	фланцевое, 4 отв.	4	Ø8,4	—	1,6
KADAMM СК-N(в)-Ф4-О9	1,25	N вилка	фланцевое, 4 отв.	4	Ø10,1	—	3,04
KADAMM СК-N(р)-Р-О1	1,25	N розетка	резьбовое (гайка)	—	—	5/8-24UNEF-2A	—
KADAMM СК-N(р)-Р-О2	1,25	N розетка	резьбовое (гайка)	—	—	—	—
KADAMM СК-N(р)-У-Ф4-О1	1,4	N розетка, угловой	фланцевое, 4 отв.	—	—	5/8-24UNEF-2A	—
KADAMM СК-N(р)-Ф-О1	1,25	N розетка	фланцевое	—	—	—	—
KADAMM СК-N(р)-Ф-О2	1,25	N розетка	фланцевое	—	—	—	—
KADAMM СК-N(р)-Ф-О3	1,25	N розетка	фланцевое	—	—	—	—
KADAMM СК-N(р)-Ф2-О1	1,25	N розетка	фланцевое, 2 отв.	2	Ø9,3	5/8-24UNEF-2A	—
KADAMM СК-N(р)-Ф2-О2	1,25	N розетка	фланцевое, 2 отв.	2	Ø6,7	5/8-24UNEF-2A	—
KADAMM СК-N(р)-Ф4-О1	1,25	N розетка	фланцевое, 4 отв.	4	Ø9,1	5/8-24UNEF-2A	1
KADAMM СК-N(р)-Ф4-О10	1,25	N розетка	фланцевое, 4 отв.	4	Ø6,1	5/8-24UNEF-2A	1
KADAMM СК-N(р)-Ф4-О11	1,25	N розетка	фланцевое, 4 отв.	4	Ø9,1	5/8-24UNEF-2A	1,27
KADAMM СК-N(р)-Ф4-О12	1,25	N розетка	фланцевое, 4 отв.	4	Ø5,1	5/8-24UNEF-2A	1,5
KADAMM СК-N(р)-Ф4-О13	1,25	N розетка	фланцевое, 4 отв.	4	Ø9,8	5/8-24UNEF-2A	3,04
KADAMM СК-N(р)-Ф4-О14	1,25	N розетка	фланцевое, 4 отв.	4	Ø10,1	5/8-24UNEF-2A	0,8
KADAMM СК-N(р)-Ф4-О15	1,25	N розетка	фланцевое, 4 отв.	4	Ø8,7	5/8-24UNEF-2A	—
KADAMM СК-N(р)-Ф4-О16	1,25	N розетка	фланцевое, 4 отв.	4	Ø10,2	5/8-24UNEF-2A	2,4
KADAMM СК-N(р)-Ф4-О17	1,25	N розетка	фланцевое, 4 отв.	4	Ø4,2	5/8-24UNEF-2A	1,3
KADAMM СК-N(р)-Ф4-О18	1,25	N розетка	фланцевое, 4 отв.	4	Ø8,4	5/8-24UNEF-2A	1,6
KADAMM СК-N(р)-Ф4-О19	1,25	N розетка	фланцевое, 4 отв.	4	Ø9,1	5/8-24UNEF-2A	—
KADAMM СК-N(р)-Ф4-О2	1,25	N розетка	фланцевое, 4 отв.	4	Ø4,2	5/8-24UNEF-2A	1,27
KADAMM СК-N(р)-Ф4-О20	1,25	N розетка	фланцевое, 4 отв.	4	Ø9,9	5/8-24UNEF-2A	—
KADAMM СК-N(р)-Ф4-О21	1,25	N розетка	фланцевое, 4 отв.	4	Ø6,2	5/8-24UNEF-2A	1,3
KADAMM СК-N(р)-Ф4-О22	1,25	N розетка	фланцевое, 4 отв.	4	Ø16	5/8-24UNEF-2A	0,8
KADAMM СК-N(р)-Ф4-О23	1,25	N розетка	фланцевое, 4 отв.	4	Ø11,1	5/8-24UNEF-2A	3,04
KADAMM СК-N(р)-Ф4-О24	1,25	N розетка	фланцевое, 4 отв.	4	Ø6,2	5/8-24UNEF-2A	1,9
KADAMM СК-N(р)-Ф4-О25	1,25	N розетка	фланцевое, 4 отв.	4	Ø14,2	5/8-24UNEF-2A	—
KADAMM СК-N(р)-Ф4-О26	1,25	N розетка	фланцевое, 4 отв.	4	Ø8,1	5/8-24UNEF-2A	—
KADAMM СК-N(р)-Ф4-О27	1,25	N розетка	фланцевое, 4 отв.	4	Ø7,3	5/8-24UNEF-2A	—
KADAMM СК-N(р)-Ф4-О28	1,25	N розетка	фланцевое, 4 отв.	4	—	5/8-24UNEF-2A	—
KADAMM СК-N(р)-Ф4-О29	1,25	N розетка	фланцевое, 4 отв.	4	—	5/8-24UNEF-2A	—
KADAMM СК-N(р)-Ф4-О3	1,25	N розетка	фланцевое, 4 отв.	4	Ø9,9	5/8-24UNEF-2A	3,04
KADAMM СК-N(р)-Ф4-О4	1,25	N розетка	фланцевое, 4 отв.	4	Ø6,2	5/8-24UNEF-2A	1,27
KADAMM СК-N(р)-Ф4-О5	1,25	N розетка	фланцевое, 4 отв.	4	Ø6,2	5/8-24UNEF-2A	1
KADAMM СК-N(р)-Ф4-О6	1,25	N розетка	фланцевое, 4 отв.	4	Ø16	5/8-24UNEF-2A	—
KADAMM СК-N(р)-Ф4-О7	1,25	N розетка	фланцевое, 4 отв.	4	Ø10,1	5/8-24UNEF-2A	3,04
KADAMM СК-N(р)-Ф4-О8	1,25	N розетка	фланцевое, 4 отв.	4	Ø10,1	5/8-24UNEF-2A	—
KADAMM СК-N(р)-Ф4-О9	1,25	N розетка	фланцевое, 4 отв.	4	Ø9,1	5/8-24UNEF-2A	0,8

Прочие параметры

Параметр	Значение
Длина, мм	43,3 — KADAMM СК-N(р)-Ф-О1; 43,8 — KADAMM СК-N(р)-Ф-О2, KADAMM СК-N(р)-Ф4-О29

Как выбрать исполнение

1Полоса. У всех исполнений СК-О-N общий охват 0–11 ГГц — проверьте, что он перекрывает частоты системы с запасом.

2КСВН. Если этот параметр для вас главный, начните с KADAMM СК-N(в)-Ф-О1, KADAMM СК-N(в)-Ф-О2 и ещё 48 исполнений.

3Конструкция. Сверьте посадочное место и стыковку с соседними узлами: N розетка — у 36 исполнений; N вилка — у 14 исполнений; N розетка, угловой — у 1 исполнения.

4Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Расчётный пример

Задача. В тракте подряд стоят два исполнения KADAMM СК-О-N с наибольшим в серии КСВН 1,4.

1Два исполнения с КСВН 1,4 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,4 − 1) / (1,4 + 1) = 0,333; суммарный КСВН (1 + 0,333) / (1 − 0,333) = 2, отражается 11,1 % мощности.

2С исполнениями, у которых КСВН 1,25, та же пара даёт не больше 1,57 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.

Платы СВЧ-модулей

Кабельные сборки

Корпуса блоков

Сколько исполнений СК-О-N работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):

ниже 1 ГГц51 исполнение

1–4 ГГц (L, S)51 исполнение

4–12 ГГц (C, X)51 исполнение

Сценарии по отраслям

РадиолокацияВсе 51 исполнение СК-О-N работают в полосах S, C и X. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВсе 51 исполнение СК-О-N работают в полосах от L до X. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВсе 51 исполнение СК-О-N работают в полосах C. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд СК-О-N пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Разъёмы KADAMM СК-О-N устанавливают на плату или стенку корпуса блока; центральный контакт соединяют с полосковой линией или жилой кабеля пайкой.

✓Место пайки делают как можно короче: лишняя длина вывода на высоких частотах добавляет индуктивность и отражение.

✓После монтажа проверяют КСВН ввода на рабочей частоте.

Документация и поставка

В поставку каждого исполнения KADAMM СК-О-N входят:

✓Разъём

✓Паспорт изделия

Техническое описание серии СК-О-N — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-О-N или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Фланец — стыковочная деталь волновода; стандарт фланца задаёт размеры и расположение отверстий.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM СК-О-N	Разъёмы приборные N, общего применения	до 11 ГГц	51	N розетка, N вилка, угловой
KADAMM СК-С-N	Разъёмы приборные сменные N	до 18 ГГц	18	N вилка, N розетка
KADAMM СК-МВ-N	Разъёмы приборные с металлическим выводом N	до 18 ГГц	6	N розетка, N вилка
KADAMM СК-ЛВ-N	Разъёмы приборные с лепестковым выводом N	до 18 ГГц	5	N розетка, N вилка
KADAMM СК-О-SMA	Разъёмы приборные SMA, общего применения	до 18 ГГц	349	SMA розетка, SMA вилка, угловой

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM СК-С-N.

Когда выбирают Разъёмы приборные N, общего применения KADAMM СК-О-N: Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.

Вопросы и ответы

Зачем затягивать соединитель тарированным ключом?+

Недотянутое соединение даёт нестабильный контакт и рост КСВН, перетянутое — деформирует центральный проводник. Момент затяжки нормирован для каждого типа соединителя.

Какой диапазон частот у изделий KADAMM СК-О-N?+

Серия СК-О-N в целом перекрывает до 11 ГГц.

У какого исполнения СК-О-N самый низкий КСВН?+

Самый низкий КСВН — 1,25 — у KADAMM СК-N(в)-Ф-О1, KADAMM СК-N(в)-Ф-О2 и ещё 48 исполнений.

Как изделия KADAMM СК-О-N подключаются к тракту?+

Подключение у серии СК-О-N — N розетка, N вилка, угловой. По таблице: N розетка — у 36 исполнений; N вилка — у 14 исполнений; N розетка, угловой — у 1 исполнения. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM СК-О-N отличается от KADAMM СК-С-N?+

KADAMM СК-С-N — «Разъёмы приборные сменные N», охват до 18 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН СК-О-N в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,4 это 2,8 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение СК-О-N?+

Назовите полный артикул из таблицы, например «KADAMM СК-N(в)-Ф-О1», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM СК-О-N?+

В блоке документов — техническое описание серии СК-О-N и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
