Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-О-2,92: выводят высокочастотный сигнал на кабель или печатную плату.
О серии

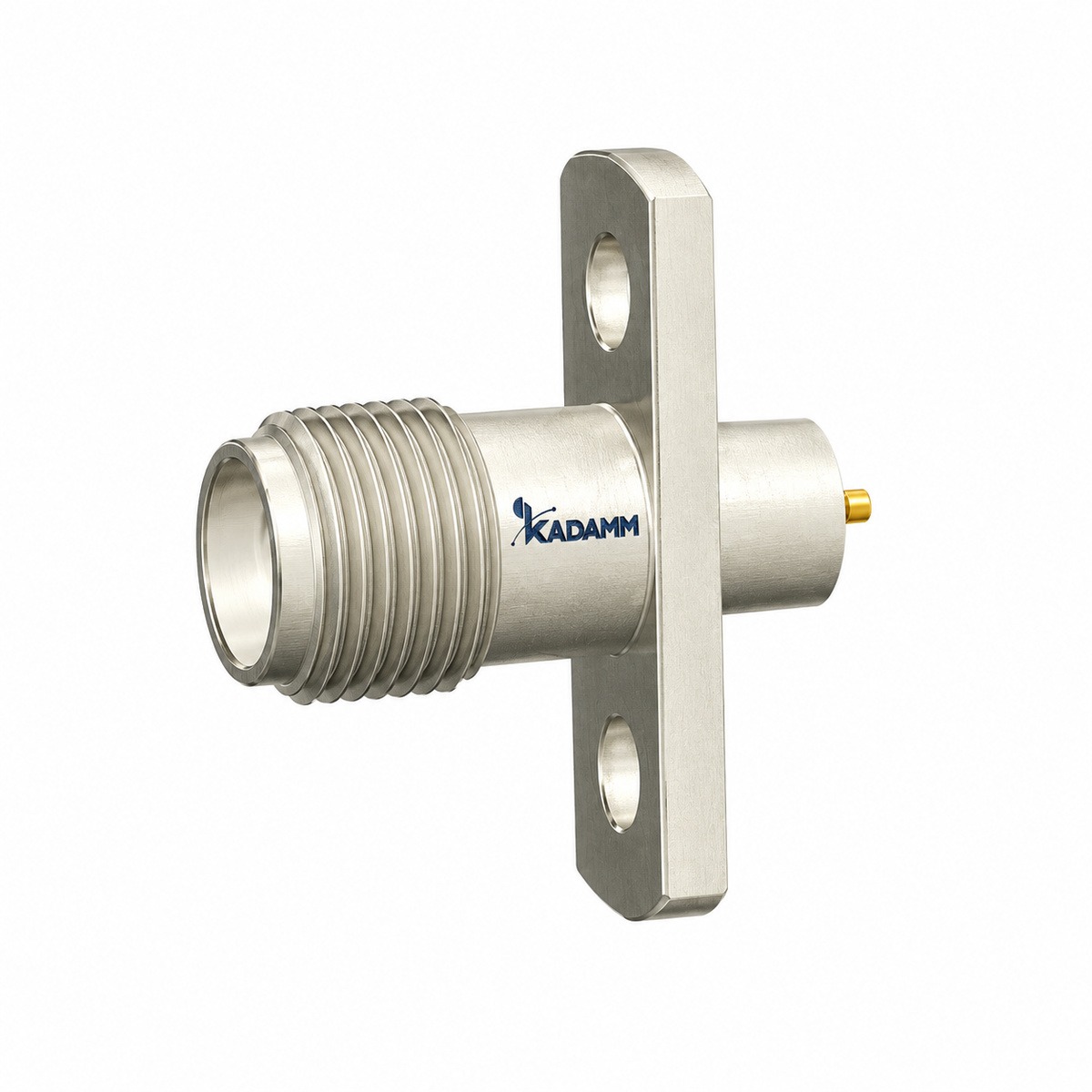

KADAMM СК-О-2,92 — коаксиальные разъёмы производства KADAMM (КАДАММ).
В серии 42 исполнения, общий охват частот — до 40 ГГц. Подключение — фланцевое, 2 отв., 4 отв., резьбовое.
Внутри серии СК-О-2,92 меняются монтаж, фланец, резьба, диаметр вывода, длина, межцентровое расстояние отверстий фланца — по ним и выбирают исполнение.
Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.
Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.
Принцип работы
Разъём KADAMM СК-О-2,92 — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.
Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.
Конструкция и материалы
Разъём KADAMM СК-О-2,92 собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
42 исполнения, 1 рабочая полоса.
Подключение по исполнениям — в столбце «Соединитель» таблицы.
Технические характеристики серии
Сводка по всем исполнениям KADAMM СК-О-2,92: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Монтаж | резьбовое (гайка); фланцевое; фланцевое, 2 отв.; фланцевое, 4 отв. |
| Фланец, отверстий | от 2 до 4 |
| Резьба | 1/4"-36-UNS-2A; 1/4"-36UNS-2A |
| Диаметр вывода, мм | от 0,3 до 1,27 |
| Длина, мм | от 9,5 до 22,7 |
| Межцентровое расстояние отверстий фланца, мм | от 5,64 до 12,2 |
| Диапазон частот, ГГц | 0–40 |
| КСВН, не более | 1,15 (до 18 ГГц); 1,2 (18–40) |
| Соединитель | 2,92 мм розетка |
| Материал | латунь с золочением или нержавеющая сталь |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Как читать характеристики
Таблица исполнений
Все 42 исполнения серии СК-О-2,92 с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Монтаж | Фланец, отверстий | Резьба | Диаметр вывода, мм | Длина, мм | Межцентровое расстояние отверстий фланца, мм |
|---|---|---|---|---|---|---|
| KADAMM СК-2,92(р)-Р-О1 | резьбовое (гайка) | — | 1/4"-36-UNS-2A | — | 11,2 | — |
| KADAMM СК-2,92(р)-Р-О2 | резьбовое (гайка) | — | 1/4"-36-UNS-2A | — | — | — |
| KADAMM СК-2,92(р)-Р-О3 | резьбовое (гайка) | — | 1/4"-36-UNS-2A | 0,3 | 12,4 | — |
| KADAMM СК-2,92(р)-Р-О4 | резьбовое (гайка) | — | 1/4"-36-UNS-2A | 0,7 | 14 | — |
| KADAMM СК-2,92(р)-Ф-О1 | фланцевое | — | — | — | — | — |
| KADAMM СК-2,92(р)-Ф2-О1 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,7 | — | — |
| KADAMM СК-2,92(р)-Ф2-О10 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,4 | — | — |
| KADAMM СК-2,92(р)-Ф2-О11 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,3 | 18,5 | 12,2 |
| KADAMM СК-2,92(р)-Ф2-О12 | фланцевое, 2 отв. | 2 | 1/4"-36-UNS-2A | 0,7 | 15 | 8,6 |
| KADAMM СК-2,92(р)-Ф2-О13 | фланцевое, 2 отв. | 2 | — | — | 15 | — |
| KADAMM СК-2,92(р)-Ф2-О14 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 1,27 | 16,1 | 12,2 |
| KADAMM СК-2,92(р)-Ф2-О15 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | — | 13,2 | 12,2 |
| KADAMM СК-2,92(р)-Ф2-О16 | фланцевое, 2 отв. | 2 | — | — | 9,5 | 8,6 |
| KADAMM СК-2,92(р)-Ф2-О17 | фланцевое, 2 отв. | 2 | — | — | 9,5 | 8,9 |
| KADAMM СК-2,92(р)-Ф2-О18 | фланцевое, 2 отв. | 2 | — | — | 9,5 | 10,2 |
| KADAMM СК-2,92(р)-Ф2-О19 | фланцевое, 2 отв. | 2 | — | — | 9,5 | 12,2 |
| KADAMM СК-2,92(р)-Ф2-О2 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,3 | — | — |
| KADAMM СК-2,92(р)-Ф2-О3 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,8 | — | — |
| KADAMM СК-2,92(р)-Ф2-О4 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | — | — | — |
| KADAMM СК-2,92(р)-Ф2-О5 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,38 | — | — |
| KADAMM СК-2,92(р)-Ф2-О6 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 1,27 | — | — |
| KADAMM СК-2,92(р)-Ф2-О7 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,96 | — | — |
| KADAMM СК-2,92(р)-Ф2-О8 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 1,04 | — | — |
| KADAMM СК-2,92(р)-Ф2-О9 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,76 | — | — |
| KADAMM СК-2,92(р)-Ф4-О1 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | — | — | — |
| KADAMM СК-2,92(р)-Ф4-О10 | фланцевое, 4 отв. | 4 | 1/4"-36-UNS-2A | 1,27 | 16,1 | 7,6 |
| KADAMM СК-2,92(р)-Ф4-О11 | фланцевое, 4 отв. | 4 | 1/4"-36-UNS-2A | — | — | 6,4 |
| KADAMM СК-2,92(р)-Ф4-О12 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 1,27 | 14,18 | 8,6 |
| KADAMM СК-2,92(р)-Ф4-О13 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 1,2 | 19 | 8,7 |
| KADAMM СК-2,92(р)-Ф4-О14 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 1,27 | 14,66 | 8,6 |
| KADAMM СК-2,92(р)-Ф4-О15 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 0,61 | 22,7 | 8,6 |
| KADAMM СК-2,92(р)-Ф4-О16 | фланцевое, 4 отв. | 4 | — | — | 9,5 | 6,35 |
| KADAMM СК-2,92(р)-Ф4-О17 | фланцевое, 4 отв. | 4 | — | — | 9,5 | 8,6 |
| KADAMM СК-2,92(р)-Ф4-О18 | фланцевое, 4 отв. | 4 | — | — | 9,5 | 5,64 |
| KADAMM СК-2,92(р)-Ф4-О2 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 0,5 | — | — |
| KADAMM СК-2,92(р)-Ф4-О3 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 0,4 | — | — |
| KADAMM СК-2,92(р)-Ф4-О4 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 0,76 | — | — |
| KADAMM СК-2,92(р)-Ф4-О5 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 0,55 | — | — |
| KADAMM СК-2,92(р)-Ф4-О6 | фланцевое, 4 отв. | 4 | 1/4"-36-UNS-2A | 0,3 | — | 6,35 |
| KADAMM СК-2,92(р)-Ф4-О7 | фланцевое, 4 отв. | 4 | 1/4"-36-UNS-2A | 0,6 | — | 6,35 |
| KADAMM СК-2,92(р)-Ф4-О8 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 0,5 | 18 | 8,6 |
| KADAMM СК-2,92(р)-Ф4-О9 | фланцевое, 4 отв. | 4 | 1/4"-36-UNS-2A | — | 9,5 | 8,6 |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии СК-О-2,92 и что из этого следует для монтажа.
Применение
Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.
Сколько исполнений СК-О-2,92 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM СК-О-2,92 входят:
Техническое описание серии СК-О-2,92 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-О-2,92 или соседней серии.
Термины и стандарты
- Фланец — стыковочная деталь волновода; стандарт фланца задаёт размеры и расположение отверстий.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM СК-О-2,92 | Разъёмы приборные 2,92 мм, общего применения | до 40 ГГц | 42 | фланцевое, 2 отв., 4 отв., резьбовое |
| KADAMM СК-ТП-2,92 | Разъёмы 2,92 мм на плату торцевые (end launch) | до 40 ГГц | 7 | 2,92 мм |
| KADAMM СК-ВМ-2,92 | Разъёмы вертикальные для печатных плат 2,92 мм | до 40 ГГц | 2 | 2,92 мм |
| KADAMM СК-С-2,92 | Разъёмы приборные сменные 2,92 мм, фланцевое крепление | до 40 ГГц | 66 | 2,92 мм розетка, 2,92 мм вилка |
| KADAMM СК-МВ-2,92 | Разъёмы приборные с металлическим выводом 2,92 мм | до 40 ГГц | 28 | 2,92 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM СК-ТП-2,92.
