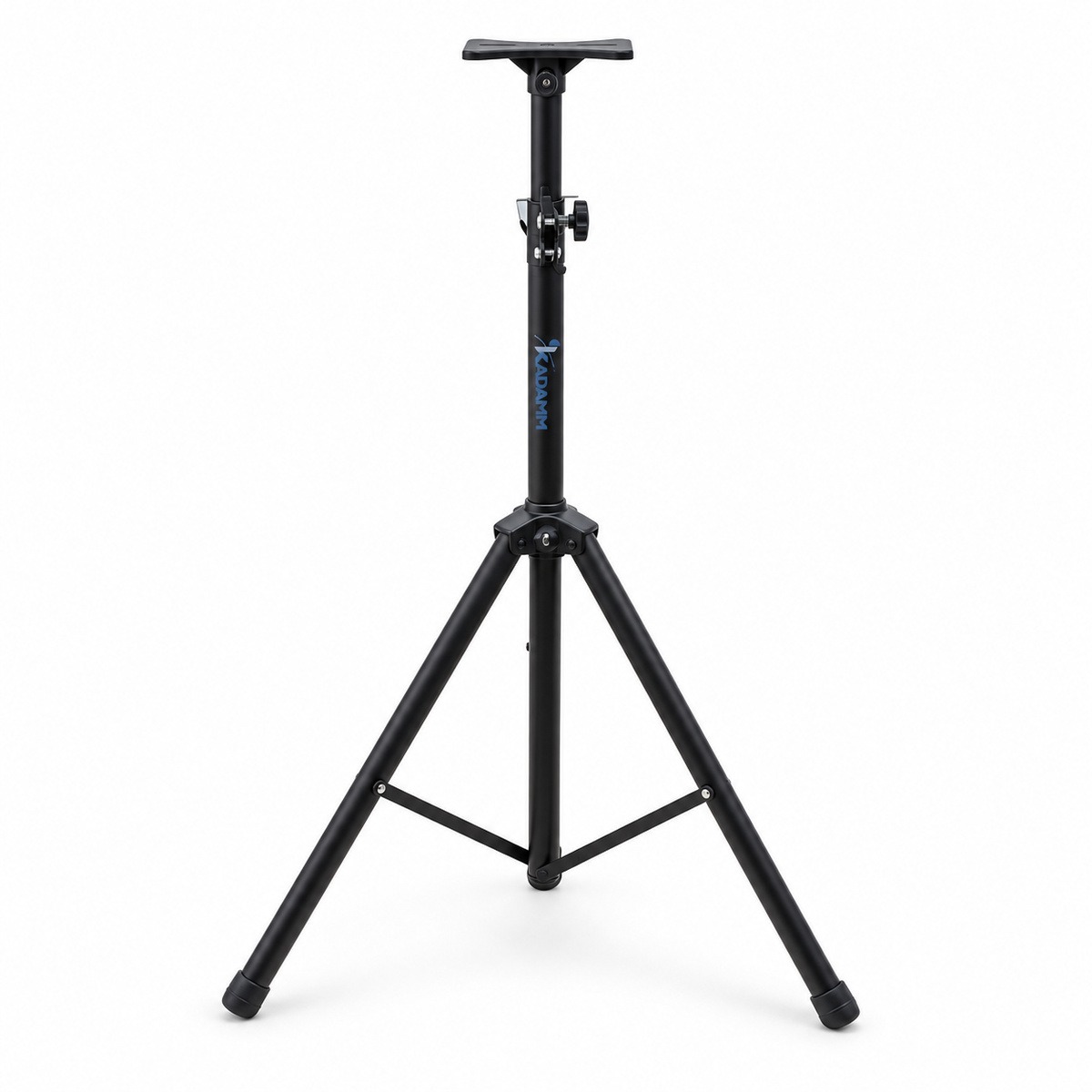

Принадлежности для антенных измерений KADAMM (КАДАММ) серии ШТ: крепят, переносят и устанавливают измерительные антенны.
О серии
KADAMM ШТ — принадлежности для антенных измерений производства KADAMM (КАДАММ).
В серии 11 исполнений.
Исполнения ШТ различаются по параметрам: габариты, тип, нагрузка, масса, высота, крепление антенны.
Принадлежности антенн и измерительных стендов — кронштейны, штативы, кейсы и радиопоглотители — определяют, насколько повторяемы измерения: антенну ставят на одной высоте и в одном положении, а поглотитель убирает отражения от окружения.
Принцип работы
Принадлежности KADAMM ШТ обеспечивают повторяемость измерений: антенну ставят на заданную высоту и в заданное положение, а кейсы защищают её при перевозке.
Конструкция и материалы
Антенна KADAMM ШТ — металлическая конструкция с соединителем или фланцем для подключения тракта. Крепление рассчитано на мачту, кронштейн или опорно-поворотное устройство.
Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
Самое компактное исполнение — KADAMM ШТ-1,85-50.
Все исполнения серии ШТ собраны в таблице ниже, с артикулами для заявки.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ШТ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Габариты, мм | от 995×135×115 до 1125,8×1125,8×2100 |
| Тип | 9 вариантов — по таблице исполнений |
| Нагрузка, кг | от 4 до 50 |
| Масса, кг | от 1,62 до 33 |
| Высота, м | от 0,56 до 5,1 |
| Крепление антенны | 6 вариантов — по таблице исполнений |
| Материал | алюминий; дерево; алюминий, АБС-пластик; алюминий, стеклопластик |
| Покрытие | окраска чёрная; химическое оксидирование, окраска чёрная |
| Поворот головки | 360° (шаровая); азимут 360°, наклон ±40°, угол места −50…+115°; азимут 360°, наклон ±45°, угол места −50…+90° |
Как читать характеристики
Таблица исполнений
Все 11 исполнений серии ШТ с артикулами для заявки.
В таблице указаны пределы: нагрузка — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Габариты, мм | Тип | Нагрузка, кг | Масса, кг | Высота, м | Крепление антенны | Материал | Покрытие | Поворот головки |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ШТ-1,58-15 | 705,8×815×1580 | алюминиевый, шаровая головка | 15 (без головки), 2,5 (на шаровой головке) | 1,62 | 0,56–1,58 | винт 1/4″ на головке или 3/8″ без головки | алюминий | — | 360° (шаровая) |
| KADAMM ШТ-1,77-15-Д | 180×180×830 | деревянный, минимум металлических деталей | 15 | 3 | 0,75–1,77 | резьба 1/4″-20 UNC | дерево | — | — |
| KADAMM ШТ-1,77-15-Д-БМ | 180×180×830 | деревянный, без металлических деталей | 15 | 3 | 0,75–1,77 | винт 1/4″ | дерево | — | — |
| KADAMM ШТ-1,85-50 | 995×135×115 | алюминиевый | 50 | 2,88 | 1,10–1,85 | площадка, 4 винта М6×30 | алюминий | — | — |
| KADAMM ШТ-1,85-50.2 | 995×135×115 | алюминиевый, детали из АБС-пластика | 50 | 2,93 | 1,10–1,85 | площадка, 4 винта М6×30 | алюминий, АБС-пластик | окраска чёрная | — |
| KADAMM ШТ-1,9-50-С | 1125,8×1125,8×2100 | алюминиевое основание, подъёмная штанга из стеклопластика | 50 | 4,3 | 1,10–1,90 | площадка, 4 винта М6 | алюминий | — | — |
| KADAMM ШТ-1,9-50-С.2 | 2100×1124×1124 | алюминиевое основание, подъёмная штанга из стеклопластика | 50 | 4,98 | 1,10–1,90 | площадка, 4 винта М6 | алюминий, стеклопластик | химическое оксидирование, окраска чёрная | — |
| KADAMM ШТ-2,2-50/12-С | — | алюминиевое основание, штанга из стеклопластика, поворотная головка | 50 (основание), 12 (головка) | 4,94 | 1,45–2,20 | резьба 1/4″-20 UNC | алюминий, стеклопластик | окраска чёрная | азимут 360°, наклон ±40°, угол места −50…+115° |
| KADAMM ШТ-2,22-50/20-С | — | алюминиевое основание, штанга из стеклопластика, поворотная головка | 50 (основание), 20 (головка) | 5,27 | 1,47–2,22 | резьба 1/4″-20 UNC | алюминий, стеклопластик | окраска чёрная | азимут 360°, наклон ±45°, угол места −50…+90° |
| KADAMM ШТ-5,1-4 | — | телескопический | 4 (ориентировочно) | 5 (ориентировочно) | 1,27–5,1 | винт 1/4″; труба диаметром 20–40 мм | — | — | — |
| KADAMM ШТ-АРГ-200/2500-12 | 1047×700×1609 | алюминиевый, под широкополосную рупорную антенну 200–2500 МГц, 12 дБи (посадку на антенну KADAMM уточняйте у менеджера) | уточняйте у менеджера | 33 | — | — | алюминий | — | — |
Как выбрать исполнение
Применение
Принадлежности применяют на антенных полигонах, в безэховых камерах и при выездных измерениях.
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ШТ входят:
Техническое описание серии ШТ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ШТ или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
- ГОСТ 24375-80
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ШТ | Штативы для антенных измерений | — | 11 | — |
| KADAMM КРА | Кронштейны для измерительных антенн | — | 281 | — |
| KADAMM АЭВ-П | Эталонные дипольные антенны-вибраторы полуволновые | 300 МГц – 2 ГГц | 5 | N |
| KADAMM АЭВ-ПТ | Эталонные дипольные антенны-вибраторы петлевые | 30 МГц – 1 ГГц | 4 | N |
| KADAMM АЭВ-ДП | Эталонные дипольные антенны-вибраторы двойные полуволновые | 30 МГц – 1 ГГц | 4 | N |
Когда брать соседнюю серию: нужны дипольные измерительные антенны — KADAMM АЭВ-П.
Вопросы и ответы
Другие серии этого раздела каталога KADAMM: Измерительные антенны →
