Датчик ориентации антенны (ASU).
Что представляет собой устройство

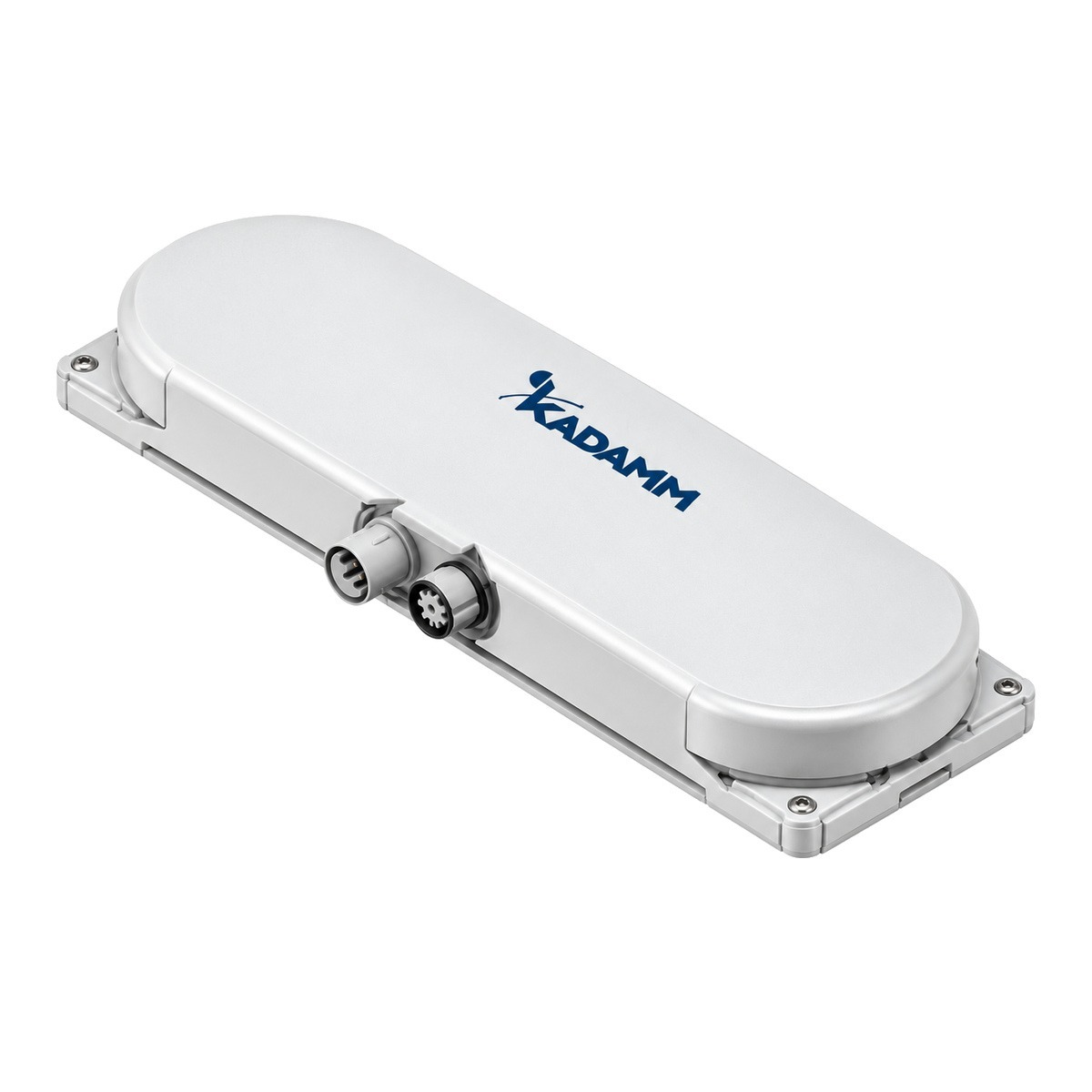

KADAMM RET-ASU12 — датчик ориентации антенны (ASU). Датчик ориентации (ASU) крепят на антенну: он измеряет её азимут и механический наклон и передаёт данные по протоколу AISG на базовую станцию — так оператор видит фактическое положение антенны без подъёма на мачту (точность азимута ±5° (диапазон 0–359,9°)).
Протокол — AISG ES-RAE v2.2.0 / 3GPP Release 10, тип устройства RAE. Питание и данные блок получает по кабелю AISG или через фидер с инжектором питания, напряжение питания — 10–30 В постоянного тока.
Параметры: степень защиты — IP65; рабочая температура — −40…+70 °C; разъёмы — 2 × 8 контактов по IEC 60130-9: вход — вилка, выход — розетка (цепочка устройств).
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM RET-ASU12 и KADAMM КУА: число входов, разъёмы и способ крепления у моделей могут различаться.
- Разъём 8 контактов по IEC 60130-9: вход — вилка, выход — розетка (цепочка устройств), у RET-800132112 — 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка
- Тяжелее на 0,14 кг (0,55 кг и 0,41 кг)
Между RET-ASU12 и RET-800132112 решают габариты, масса и способ крепления на конкретной опоре.
- Разъём 8 контактов по IEC 60130-9: вход — вилка, выход — розетка (цепочка устройств), у RET-800232114 — 8-конт. по IEC 60130-9, AISG 2.0; вход — вилка, выход — розетка
- Тяжелее на 0,3 кг (0,55 кг и 0,25 кг)
Между RET-ASU12 и RET-800232114 решают габариты, масса и способ крепления на конкретной опоре.
Конструкция и материалы
Ключевые особенности
Отдельные входы RET-ASU12.
Электрический наклон RET-ASU12 задаётся в пределах ±1°.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Протокол | AISG ES-RAE v2.2.0 / 3GPP Release 10, тип устройства RAE |
| Напряжение питания | 10–30 В постоянного тока |
| Потребляемая мощность | менее 1 Вт |
| Интерфейс | RS-485, 9,6 кбит/с; контакты: 1 — 10–15 В, 6 — 10–30 В, 3 — RS-485 B, 5 — RS-485 A, 7 — общий |
| Разъёмы | 2 × 8 контактов по IEC 60130-9: вход — вилка, выход — розетка (цепочка устройств) |
| Точность координат и высоты | ±5 м (открытая местность) |
| Точность азимута | ±5° (диапазон 0–359,9°) |
| Точность механического наклона | ±1° (диапазон −90…+90°) |
| Время первого определения | координат — 1 мин, ориентации — 3 мин |
| Встроенное ПО | обновляется удалённо |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | 320 × 100 × 35 мм |
| Масса | 0,55 кг |
| Грозозащита | ±3 кА, импульс 8/20 мкс |
| Степень защиты | IP65 |
| Рабочая температура | −40…+70 °C |
Стандарты
- IEC 60130-9 — документ, на который ссылается техническое описание RET-ASU12.
- IEC 60529 — документ, на который ссылается техническое описание RET-ASU12.
Применение
Блоки RET применяют на секторных антеннах базовых станций для дистанционной настройки наклона при оптимизации сети.
Перед заказом KADAMM RET-ASU12 сверьте с проектом:
- Разъёмы — 2 × 8 контактов по IEC 60130-9: вход — вилка, выход — розетка (цепочка устройств)
- Климат площадки — в пределах −40…+70 °C
Как подобрать антенну под объект
Монтаж и подключение
- Наклон RET-ASU12: электрический ±1°.
- Разъёмы — 2 × 8 контактов по IEC 60130-9: вход — вилка, выход — розетка (цепочка устройств).
- Уличные соединения RET-ASU12 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление RET-ASU12 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — ±3 кА, импульс 8/20 мкс.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание RET-ASU12 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM RET-ASU12 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора RET-ASU12 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

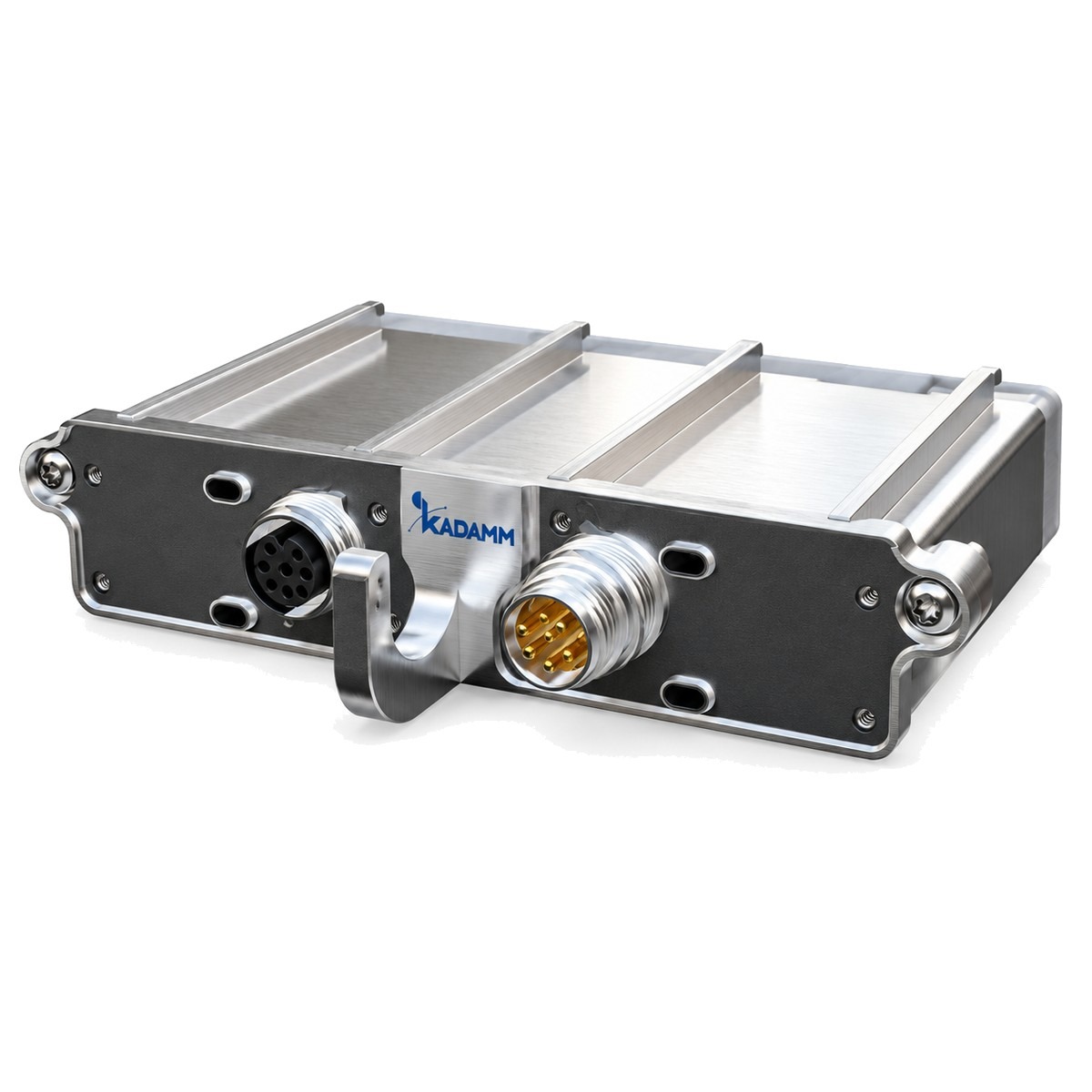

| Параметр | KADAMM RET-ASU12 | KADAMM КУА | KADAMM RET-800132112 | KADAMM RET-800232114 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Электрический наклон | ±1° | — | — | — |
| Порты | 2 | — | 2 | 2 |
| Габариты | — | — | 92,8 × 140,8 × 33 мм | 98 × 62 × 33 мм |
| Масса | 0,55 кг | около 80 кг/км без разъёмов | 0,41 кг | 0,25 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
