Кабели управления AISG: .
Что представляет собой устройство
KADAMM КУА — кабели управления AISG. Репитер (усилитель-ретранслятор, BDA) принимает сигнал базовой станции донорской антенной, усиливает его и излучает в зону, где связи нет, — подвал, паркинг, цех, тоннель; обратный канал от абонентов так же усиливается в сторону станции.
Главное условие устойчивой работы — развязка между донорской и сервисной антеннами: она должна превышать рабочее усиление репитера обычно на 10–15 дБ. Иначе сигнал с сервисной антенны возвращается на вход и репитер самовозбуждается. Антенны разносят, ставят спиной друг к другу и разделяют стенами или перекрытиями.

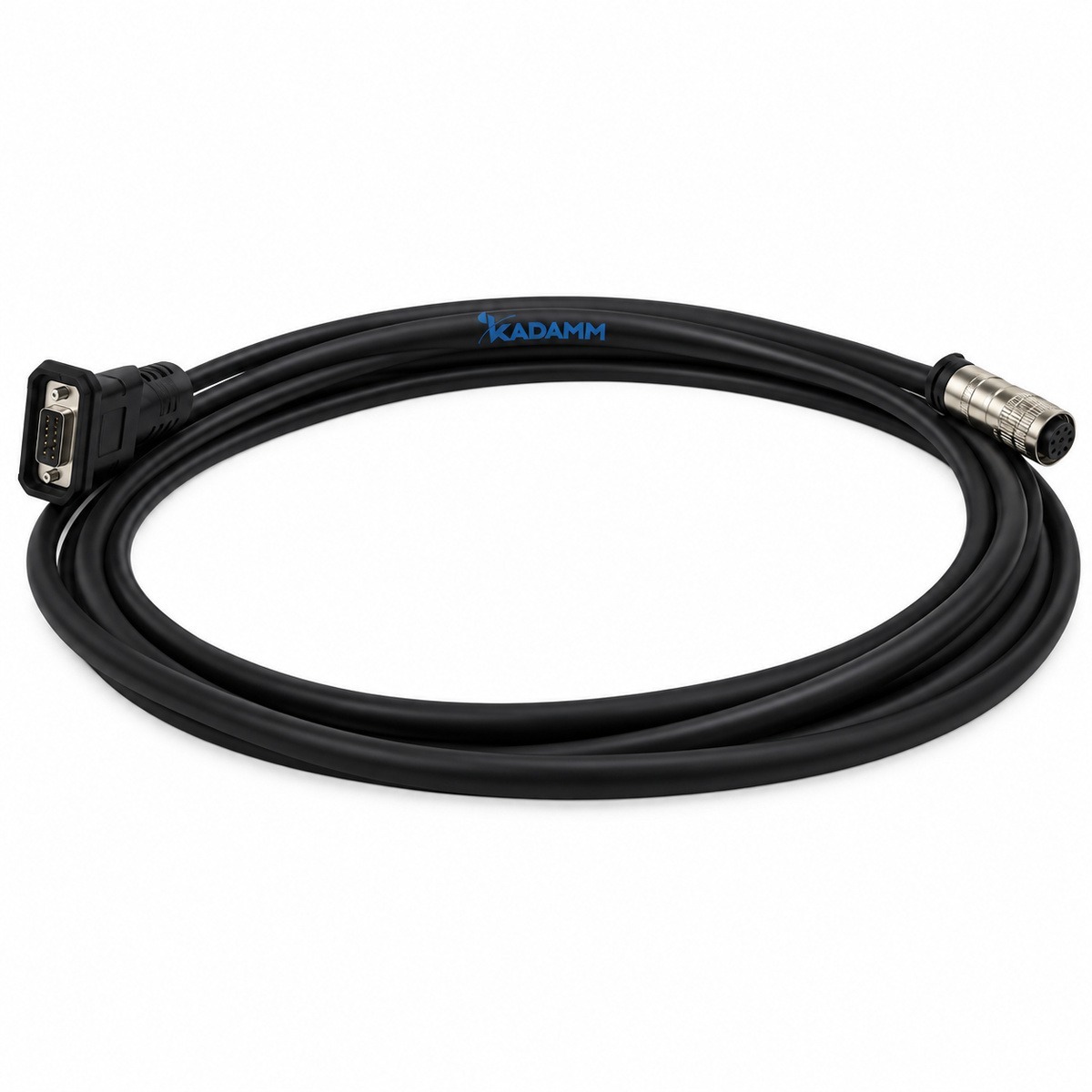

Конструкция и питание: разъёмы — AISG 8 контактов; исполнение — IP66–IP67; масса — около 80 кг/км без разъёмов.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM КУА и KADAMM RET-ASU12: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM КУА и KADAMM RET-800232112: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM КУА и KADAMM RET-800332114: число входов, разъёмы и способ крепления у моделей могут различаться.
Конструкция и материалы
Электрические характеристики
| Параметр | Значение |
|---|---|
| Стандарт | AISG 2.0 / 1.1, IEC 60130-9 (разъём) |
| Номинальное напряжение | 250 В переменного тока |
| Номинальный ток питания | 5 А — см. таблицу |
| Испытательное напряжение | 1000 В переменного тока (действующее) |
| Сопротивление изоляции | ≥5 МОм (исполнения «.2»), ≥100 МОм·км (прочие) |
| Сопротивление контактов | ≤5 мОм |
| Сопротивление жилы | ≤36 Ом/км (КУА-DB9/8F, КУА-DB15/8F) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Диаметр оболочки | 7,0 ± 0,3 мм |
| Масса кабеля | около 80 кг/км без разъёмов |
| Длина | 10 или 20 м (допуск 1 %) или по заказу |
| Соляной туман | 48 ч (исполнения «.2») |
| Ресурс разъёма | 500 сочленений (КУА-DB9/8F) |
| Влажность | 0–95 % |
Исполнения
| Артикул | Разъёмы | Конструкция | Ток питания | Температура | Защита (в сочленении) | Длина |
|---|---|---|---|---|---|---|
| КУА-DB9/8F.2 | DB9 вилка – AISG 8 контактов (IEC 60130-9) розетка | 4 витые пары, 0,205 мм², 100 ± 20 Ом | 5 А при 40 °C | −40…+85 °C | IP67 | 10 или 20 м, другая — по заказу |
| КУА-DB15/8F.2 | DB15 вилка – AISG 8 контактов (IEC 60130-9) розетка | 4 витые пары, 0,205 мм², 100 ± 20 Ом | 5 А при 40 °C | −40…+85 °C | IP67 | 10 или 20 м, другая — по заказу |
| КУА-8F/8M.2 | AISG 8 контактов розетка – AISG 8 контактов вилка (удлинитель) | 4 витые пары, 0,205 мм², 100 ± 20 Ом | 5 А при 40 °C | −40…+85 °C | IP67 | 10 или 20 м, другая — по заказу |
| КУА-8F/8M | AISG 8 контактов розетка – AISG 8 контактов вилка (удлинитель) | экранированный, 3 × 0,75 мм² + 2 × 0,32 мм², 1 витая пара | 5 А при 40 °C | уточняйте у менеджера | IP67 | по заказу |
| КУА-DB9/8F | DB9 вилка – AISG 8 контактов (IEC 60130-9) розетка | экранированный, 2 × 0,75 мм² + витая пара 4 × 0,25 мм², 82 ± 15 Ом (1 МГц) | 5 А при 60 °C | уточняйте у менеджера | IP67 | по заказу |
| КУА-DB15/8F | DB15 вилка – AISG 8 контактов (IEC 60130-9) розетка | экранированный, 4 × 0,75 мм² + витая пара, 82 ± 15 Ом (1 МГц) | 5 А при 60 °C | −20…+60 °C | IP66 | по заказу |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КУА.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КУА.
Применение
Репитеры ставят для покрытия зданий, подвалов, паркингов, тоннелей, промышленных объектов и транспорта — там, где сигнал базовой станции слабый или его нет.
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы КУА на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление КУА включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание КУА и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КУА и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КУА пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM КУА | KADAMM RET-ASU12 | KADAMM RET-800232112 | KADAMM RET-800332114 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Электрический наклон | — | ±1° | — | — |
| Порты | — | 2 | — | — |
| Габариты | — | — | 168 × 90 × 44 мм | 168 × 90 × 44 мм |
| Масса | около 80 кг/км без разъёмов | 0,55 кг | 0,36 кг | 0,36 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
