KADAMM · Стойки-отводы и опорные адаптеры

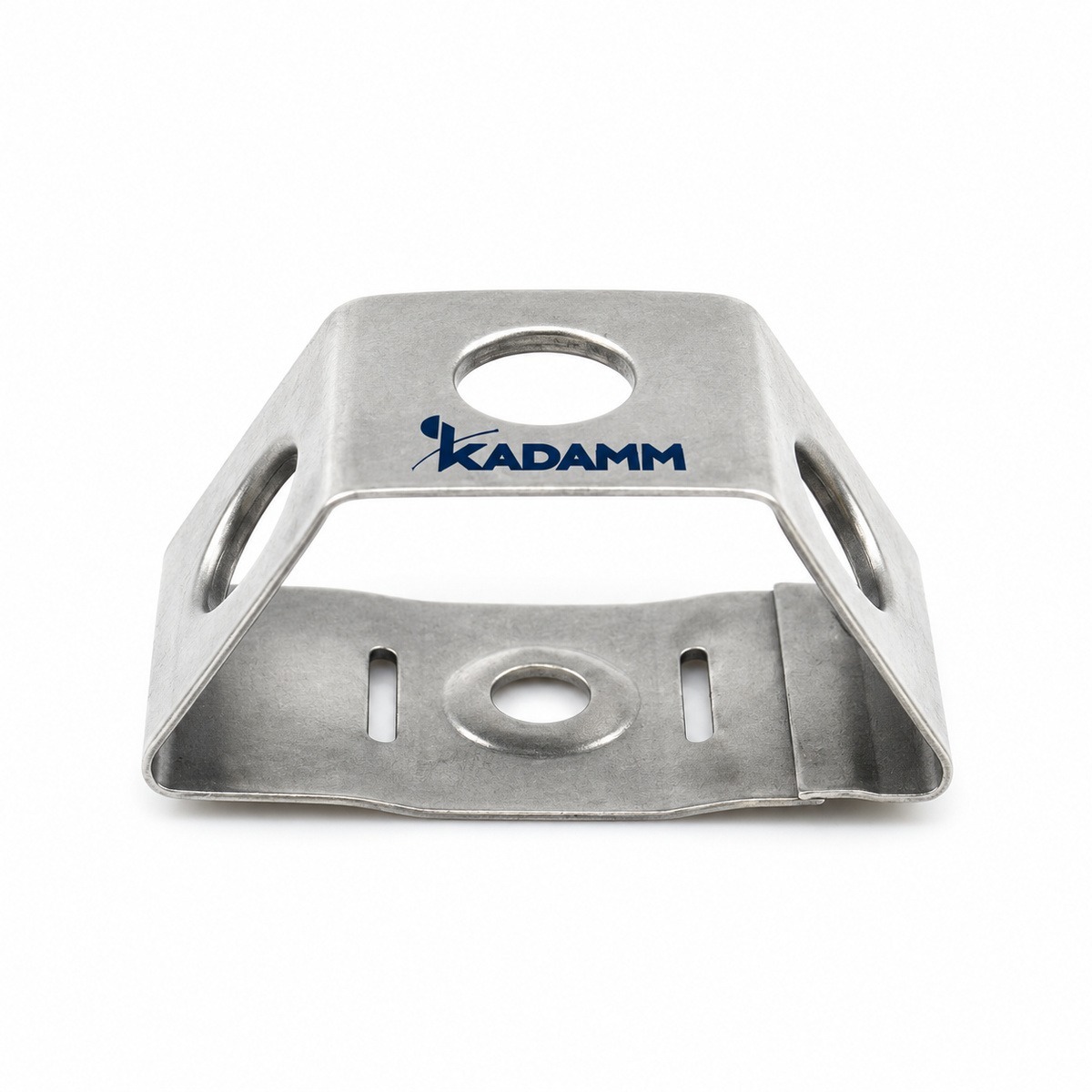

Стойки-отводы и опорные адаптеры KADAMM ОС — 38 исполнений. 38 исполнений в таблице.
38
Исполнений
О серии
Стойки-отводы и опорные адаптеры KADAMM ОС — нужны, чтобы установить крепления там, где нет готовой точки: на трубу, уголок или профиль, — и затянуть, закрыть или подвесить кабель.
Рабочая температура — −40…+120 °C / −40…+85 °C (по исполнению). Коррозионная стойкость в соляном тумане — ≥96 ч в камере соляного тумана, по IEC 60068-2-11 / ≥96ч, по ISO 9227:2017 (по исполнению).
Исполнения серии различаются: материал, высота, ширина и длина. Подберите строку таблицы по этим параметрам и называйте в заявке артикул исполнения.
На что смотреть при подборе
Подбор по таблицеИсполнение KADAMM ОС выбирают по параметрам: материал, высота, ширина и длина.
Температура −40…+120 °C / −40…+85 °C (по исполнению)Диапазон, в котором изделие сохраняет прочность и не теряет свойства.
Соляной туман ≥96 ч в камере соляного тумана, по IEC 60068-2-11 / ≥96ч, по ISO 9227:2017 (по исполнению)Показатель для приморских и промышленных площадок.
Технические характеристики
| Параметр | Значение |
|---|---|
| Цвет | натуральный / серебристый / чёрный (по исполнению) |
| Коррозионная стойкость (соляной туман) | ≥96 ч в камере соляного тумана, по IEC 60068-2-11 / ≥96ч, по ISO 9227:2017 (по исполнению) |
| Рабочая температура | −40…+120 °C / −40…+85 °C (по исполнению) |
Исполнения
| Артикул | Исполнение | Материал | Высота | Ширина | Длина | Толщина | Масса брутто, кг |
|---|---|---|---|---|---|---|---|
| KADAMM ОС-1-3/4-К | Стойка-отвод в комплекте, отверстие 3/4" с крепежом 3/8" | нержавеющая сталь AISI 304 | 59,6 мм | 38,1 мм | 56 мм | 2,7 мм | 1,611 |
| KADAMM ОС-1-3/8 | Стойка-отвод, 3/8" резьбовое отверстие | нержавеющая сталь AISI 304 | 56 мм | 38,1 мм | 59,6 мм | 2,7 мм | 1,126 |
| KADAMM ОС-1-3/8-127/152-К | Стойка-отвод в комплекте, 3/8", с 5"-6" адаптер на трубу, крепёж | нержавеющая сталь AISI 304 | 59,6 мм | 38,1 мм | 56 мм | — | 1,71 |
| KADAMM ОС-1-3/8-51/76 | Стойка-отвод в комплекте,3/8" резьбовое отверстие с 2-3" адаптер на трубу | нержавеющая сталь AISI 304 | 59,6 мм | 38,1 мм | 56 мм | 2,7 мм | 1,573 |
| KADAMM ОС-1-3/8-51/76Р2 | Стойка-отвод в комплекте,3/8" резьбовое отверстие с 2-3" адаптер на трубу | нержавеющая сталь AISI 304 | 59,6 мм | 38,1 мм | 56 мм | 2,7 мм | 1,589 |
| KADAMM ОС-1-3/8-51/76Р3 | Стойка-отвод в комплекте, 3/8", с 2"-3" адаптер на трубу | нержавеющая сталь AISI 304 | 59,6 мм | 38,1 мм | 56 мм | — | 1,36 |
| KADAMM ОС-1-3/8-76/127 | Стойка-отвод в комплекте,3/8" резьбовое отверстие с 3-5" адаптер на трубу | нержавеющая сталь AISI 304 | 59,6 мм | 38,1 мм | 56 мм | 2,7 мм | 1,654 |
| KADAMM ОС-1-3/8-76/127Р2 | Стойка-отвод в комплекте,3/8" резьбовое отверстие с 3-5" адаптер на трубу | нержавеющая сталь AISI 304 | 59,6 мм | 38,1 мм | 56 мм | 2,7 мм | 1,679 |
| KADAMM ОС-1-3/8-К | Стойка-отвод в комплекте,3/8" резьбовое отверстие с крепежом 3/8" | нержавеющая сталь AISI 304 | 59,6 мм | 38,1 мм | 56 мм | 2,7 мм | 1,296 |
| KADAMM ОС-1-3/8Р2 | Стойка-отвод, 3/8" резьбовое отверстие | нержавеющая сталь AISI 304 | 38,1 мм | 59,6 мм | 56 мм | — | 1,14 |
| KADAMM ОС-1-3/8Р3 | Стойка-отвод, 3/8", резьбовое отверстие, AISI 304 | нержавеющая сталь AISI 304 | 59,6 мм | 38,1 мм | 56 мм | — | 1,14 |
| KADAMM ОС-1-3/8У | Стойка-отвод, укороченная, 1×3/8"-16UNC, AISI 304 | нержавеющая сталь AISI 304 | 38,6 мм | 38,0 мм | 53,2 мм | — | 0,85 |
| KADAMM ОС-1-3/8У-К | Стойка-отвод в комплекте, укороченная, 3/8", с крепежом | нержавеющая сталь AISI 304 | 38,6 мм | 38,0 мм | 53,2 мм | — | 0,997 |
| KADAMM ОС-1-Д | Стойка-отвод, для держателей snap-in | нержавеющая сталь AISI 304 | 38,1 мм | 59,6 мм | 56 мм | — | 1,092 |
| KADAMM ОС-3 | Стойка-отвод трёхсторонняя | нержавеющая сталь AISI 304 | 38,1 мм | 41,4 мм | 79,53 мм | — | 0,48 |
| KADAMM ОС-3-127/152-ХВ | Стойка-отвод трёхсторонняя в комплекте, с 5-6" хомутом и универсальной вставкой | нержавеющая сталь AISI 304 | — | 41,4 мм | 79,5 мм | 0,8 мм | 0,762 |
| KADAMM ОС-3-51/76 | Стойка-отвод трёхсторонняя для 2"-3" трубы | нержавеющая сталь | — | — | — | — | 0,755 |
| KADAMM ОС-3-51/76-Х | Стойка-отвод трёхсторонняя в комплекте, с 2-3" хомут | нержавеющая сталь AISI 304 | — | 41,4 мм | 79,5 мм | 0,8 мм | 0,762 |
| KADAMM ОС-3-76/102 | Стойка-отвод трёхсторонняя для 3"-4" трубы | нержавеющая сталь | — | — | — | — | 0,794 |
| KADAMM ОС-3-76/102-Х | Стойка-отвод трёхсторонняя в комплекте, с 3-4" хомут | нержавеющая сталь AISI 304 | — | 41,4 мм | 79,5 мм | 0,8 мм | 0,762 |
| KADAMM ОС-3-76/127 | Стойка-отвод трёхсторонняя для 3"-5" трубы | нержавеющая сталь | — | — | — | — | 0,840 |
| KADAMM ОС-3-76/127-Х | Стойка-отвод трёхсторонняя в комплекте, с 3-5" хомут | нержавеющая сталь AISI 304 | — | 41,4 мм | 79,5 мм | 0,8 мм | 0,762 |
| KADAMM ОС-3-76/127-ХВ | Стойка-отвод трёхсторонняя в комплекте, с 3-5" хомутом и универсальной вставкой | нержавеющая сталь AISI 304 | — | 41,4 мм | 79,5 мм | 0,8 мм | 0,97 |
| KADAMM ОС-3П | Стойка-отвод трёхсторонняя пластиковая, крепление U-болтом, полиамид PA6 | полиамид PA6 | 50,8 мм | 41,0 мм | 155,6 мм | — | 0,96 |
| KADAMM ОС-3Р2 | Стойка-отвод трёхсторонняя, AISI 304 | нержавеющая сталь AISI 304 | 38,1 мм | 41,4 мм | 79,53 мм | — | 0,048 |
| KADAMM ОС-Г-51/76-Х | Головка зажима в комплекте,с 2-3" хомут | нержавеющая сталь AISI 304 | — | — | — | — | 0,181 |
| KADAMM ОС-М-10 | Стойка-отвод малая, φ10.2mm отверстие, AISI 304 | нержавеющая сталь AISI 304 | 13,5 мм | 34 мм | — | — | 0,0076 |
| KADAMM ОС-М-10Р2 | Стойка-отвод малая, φ10.2mm отверстие, AISI 304 | нержавеющая сталь AISI 304 | 13,5 мм | 34 мм | — | — | 0,076 |
| KADAMM ОС-МП | Зажим многопозиционный | нержавеющая сталь AISI 304 | 55 мм | 22 мм | 50 мм | — | 0,27 |
| KADAMM ОС-О-50И | Основание круглое, для зажима излучающего кабеля, высота 50 мм | полипропилен Moplen EP 448T, малодымный, безгалогенный | 50 мм | — | — | — | 0,250 |
| KADAMM ОС-О-80 | Основание круглое, 80mm высота, полиамид PA6 | — | 80 мм | — | — | — | — |
| KADAMM ОС-О-80И | Основание круглое, для зажима излучающего кабеля, высота 80 мм | полипропилен Moplen EP 448T, малодымный, безгалогенный | 80 мм | — | — | — | 0,369 |
| KADAMM ОС-СК-4 | Скоба из нержавеющей стали, на 4 крюковых держателя | нержавеющая сталь AISI 304 | — | 30 мм | 200 мм | — | 0,143 |
| KADAMM ОС-У-3/50 | Скоба U-образная 3–50 мм, 3×M10, с болт M10×70 с шестигранной головкой, AISI 304 | нержавеющая сталь AISI 304 | 65,0 мм | 30,0 мм | 36,0 мм | — | 0,182 |
| KADAMM ОС-У-3х3/8-К | Скоба U-образная в комплекте, 3×3/8", в комплекте 1× болт, 1× плоская шайба, 1× шайба пружинная | нержавеющая сталь AISI 304 | 40,0 мм | 24,0 мм | 33,0 мм | — | 0,13 |
| KADAMM ОС-Ц-2М6 | Цоколь с 2×M6 винт с внутренним шестигранником, AISI 304 | нержавеющая сталь AISI 304 | 23,2мм | 37,5 мм | 50,0 мм | — | 0,053 |
| KADAMM ОС-Ц-76/127-Х | Цоколь в комплекте, с 3-5" хомут | нержавеющая сталь AISI 304 | — | 37,5 мм | 50 мм | 1,8 мм | 0,082 |
| KADAMM ОС-Ц-М8 | Цоколь с M8 винт с внутренним шестигранником, AISI 304 | нержавеющая сталь AISI 304 | 23,2мм | 37,5 мм | 50,0 мм | — | 0,048 |
Вопросы по серии
Как выбрать исполнение KADAMM ОС?
По параметрам: материал, высота, ширина и длина. Все исполнения — в таблице на этой странице; нужен другой размер — уточняйте у менеджера.
В каком диапазоне температур работает KADAMM ОС?
−40…+120 °C / −40…+85 °C (по исполнению).
Есть ли документы на KADAMM ОС?
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
